Power-On Self-Test Code(上电自检代码)是计算机系统在启动过程中执行硬件诊断和初始化的关键技术机制｡该技术通过两位十六进制代码实时反映系统固件对各个硬件组件的检测状态,为系统启动提供可视化的进度指示和故障定位能力｡
01**++POST 流程与UEFI 启动的融合演进++**
传统POST 自检流程
传统POST自检流程已经被嵌入现代UEFI 启动框架中,其执行链路可分为以下五层次阶段:
阶段1：处理器与芯片组初始化
-
电源序列验证与稳定监控
-
CPU核心复位与微码加载
-
时钟网络同步校准
-
温度监控传感器初始化
阶段2：内存子系统检测
-
DIMM模块识别与SPD数据读取
-
内存控制器配置与训练
-
信号完整性优化（读写时序校准）
-
ECC功能验证与内存测试
阶段3：基础输入输出系统初始化
-
芯片组功能单元配置
-
PCIe根复合体与端口初始化
-
集成外设控制器（SATA、USB）启用
阶段4：扩展设备枚举
-
PCIe拓扑扫描与资源分配
-
选项ROM加载与认证
-
设备驱动初始化
阶段5：引导加载程序执行
-
启动设备选择与初始化
-
操作系统加载器验证
-
系统控制权转移
其完整执行路径可通过以下流程图展示
图1 上电自检流程图
UEFI启动框架中的POST映射
SEC（安全验证）阶段
-
UEFI流程：这是芯片上电后第一个执行的阶段，负责处理CPU复位、初始化微码、进入受保护模式，并验证下一阶段代码的完整性。
-
对应的POST任务：这相当于最早期的、内存尚未初始化前的POST，主要完成CPU的初步初始化。此时会生成早期的POST Code。
PEI（EFI前初始化）阶段
-
UEFI流程：此阶段内存尚未可用或正在被初始化，因此代码在缓存中运行。它的核心任务是初始化内存控制器和内存（Memory Reference Code, MRC）。
-
对应的POST任务：这是POST最核心、最耗时的部分。内存的检测、训练（Training）、配置都在此完成。此时会生成关键的POST Code。BMC密切监控这一阶段。
DXE（驱动执行环境）阶段
-
UEFI流程：内存可用后，进入此阶段。DXE调度程序会加载并执行大量的驱动程序（DXE Driver），来初始化所有其他硬件，如芯片组、PCIe总线、存储控制器、网络接口等。
-
对应的POST任务：这相当于传统的芯片组初始化、PCIe设备枚举、选项ROM加载等POST任务。每个DXE驱动程序的成功加载和执行，都可能对应一个或多个POST Code。
操作系统加载器执行
-
UEFI流程：所有硬件就绪后，UEFI固件通过Boot Manager选择并启动操作系统的加载器（如GRUB， Windows Boot Manager）。
-
对应的POST任务：传统上，这被认为是POST的结束，系统控制权移交给操作系统。通过发送对应POST命令告诉BMC操作系统已经被引导。

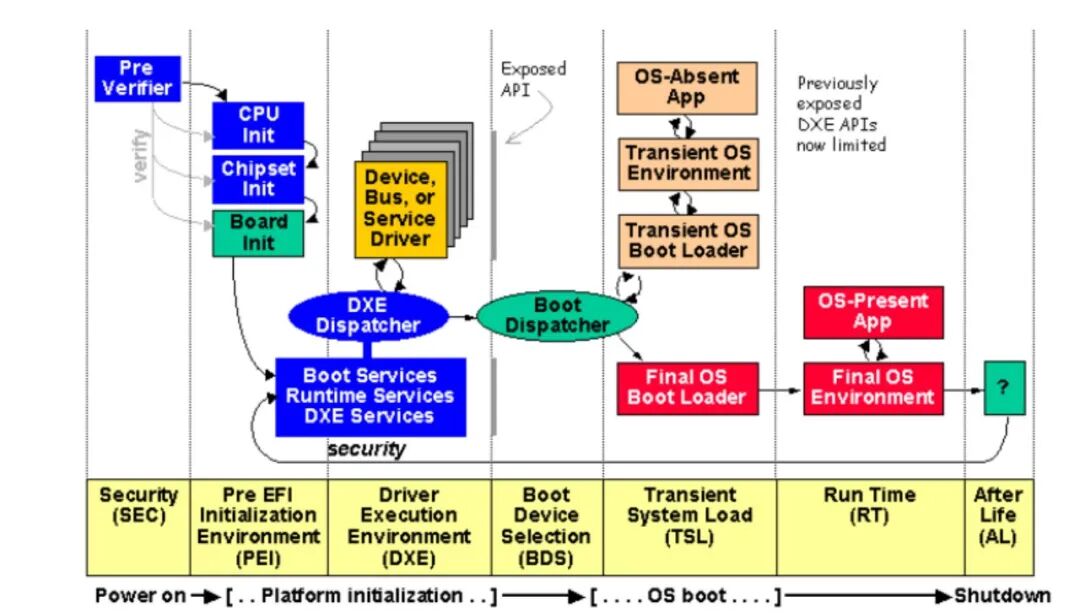

图2 UEFI启动流程图
注：上图引用< UEFI Platform Initialization Specification, Release 1.9>
02**++关键技术机制深度解析++**
01
传输机制
硬件层面实现: POST Code通过专用的80h端口（传统架构）或内存映射I/O（现代架构）进行传输。
02
智能错误处理与恢复策略
分级错误管理
|----------|-----------------|-------------|
| 错误级别 | 类别 | 处理策略 |
| 级别一 | 可恢复错误（如内存ECC纠正） | 自动重试、日志记录 |
| 级别二 | 配置错误（资源冲突、参数无效） | 动态调整配置、降级运行 |
| 级别三 | 硬件故障（关键组件失效） | 触发警告、进入安全状态 |
高级诊断功能：
-
模式识别：通过代码序列模式预测潜在故障
-
性能分析：基于时间戳的启动性能优化
-
趋势预测：长期代码统计分析预测硬件寿命
BMC联动与可视化监控
硬件上BMC通过PCIe、eSPI、LPC等总线与主机连接。
图3 硬件连接图
BMC可实时捕获并解码服务器发送的****POST Code流，实现：
-
状态可视化：在Web界面或CLI中实时显示启动进度
-
故障告警：根据错误等级提供声光、日志、通知等多级提示
-
远程诊断：支持运维人员远程查看启动状态，辅助快速定位问题

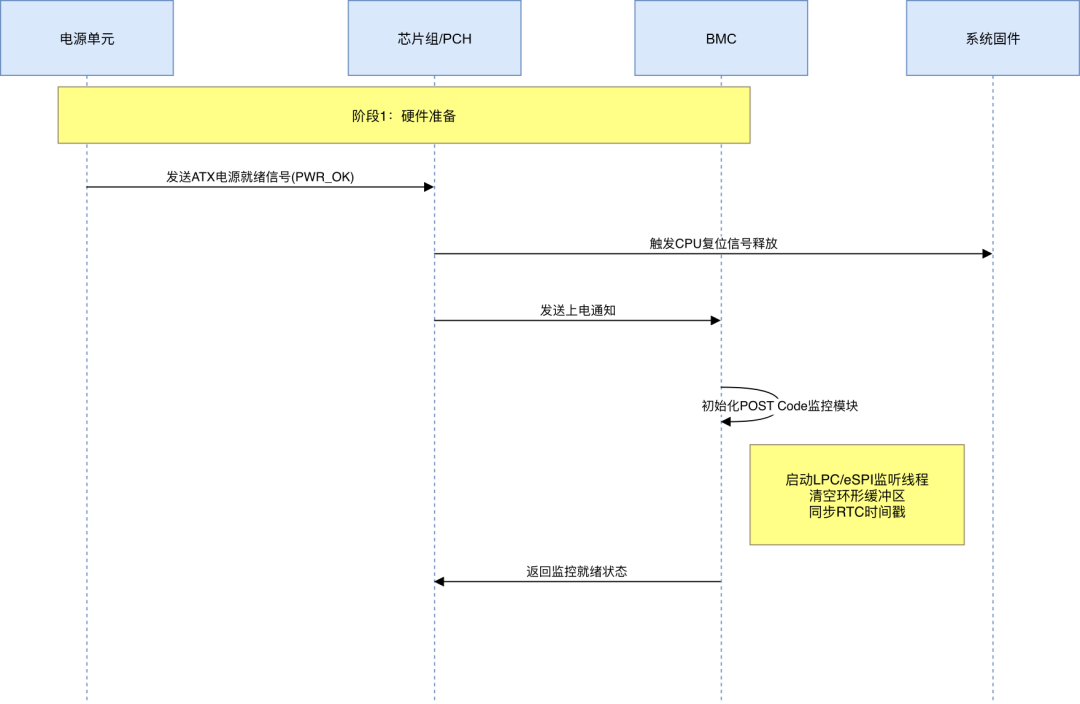

图4 信息交互图
03**++技术优势与价值体现++**
运维效率提升
-
故障定位时间减少
-
平均修复时间(MTTR)降低
-
首次修复成功率提升
系统可靠性增强
-
预防性维护覆盖率提升
-
硬件故障提前预警
-
系统可用性达到提高
运维成本优化
-
减少现场服务需求
-
降低备件库存成本
-
延长设备使用寿命
