1 生态
磁盘级文件的保存由磁盘级文件系统决定，我们有必要了解磁盘从而更好地理解文件；
早在7~8年前，甚至10年前，笔记本电脑存储介质（🙅♀️不是内存）磁盘陆陆续续变成SSD（固态硬盘），早在10年前，甚至20年前，笔记本刚出来的时候比较厚，装载的是机械磁盘，外形笨重，轻量化和小型化比较困难，如果停留在机械磁盘厂商的笔记本就会卖不过对手，电子产品一般追求极致，早期笔记本刚出来装载的机械磁盘比如希捷的磁盘，慢慢的变成磁盘和SSD混盘，但是SSD比较贵，一般是磁盘的1.5 ~2倍，SSD轻便客服端主流，台式机有的也装SSD，但机械磁盘在服务器端依然是主流，因为机械磁盘的单盘容量比较大，而企业有海量的数据需要存储，离用户近的场景可能使用SSD，以求高IO，机械磁盘是学习OS重要的方式
机械磁盘出名的厂商比如希捷、西部数据、西数、东芝很多都是日韩或西方的欧美企业，磁盘很多元器件比较精密，日本曾做过指甲盖大小的磁盘，当时机械磁盘的主流技术都在西方，当时中国起步晚，很难追赶；包括现在的OS，随着我国存储能力和工业制造能力的增强，国产的SSD做的特别好，包括内存技术也还可以，存储原理不同
机械磁盘西方主导
现如今，桌面级台式机/笔记本用的都是SSD，企业端后端80%的存储硬件，永久化存储介质都是机械硬盘，10~20%的SSD或者flash卡，厂商提供机械磁盘或者硬盘分为to B和to C，企业级磁盘和桌面级磁盘desktop，to B和to C的区别是，to C的机械磁盘会对同一块磁盘把某些技术做裁剪，缩容，大部分桌面级磁盘一般都是台式机在使用，机械磁盘容量一般是1/2/4T，性价比高，因为磁盘易损，但是对老百姓使用而言足够了
而企业级磁盘面向后端，单盘4/8/16T，运算精度较高，工艺更精细
磁盘全称机械磁盘，是计算机中的唯一机械设备，具有永久存储能力，属于外设=>速度慢，但是容量大，价格低，甚至能做到几毛或几分/GB，大型互联网公司每年买100万个磁盘，每个磁盘2000，这成本就不低，如果换成SSD或flash卡，要翻5/10/20倍
同时，企业内也有专门的岗位，来处理IO问题
现在的笔记本、手机电子产品接近光速，而企业级磁盘还是物理速度

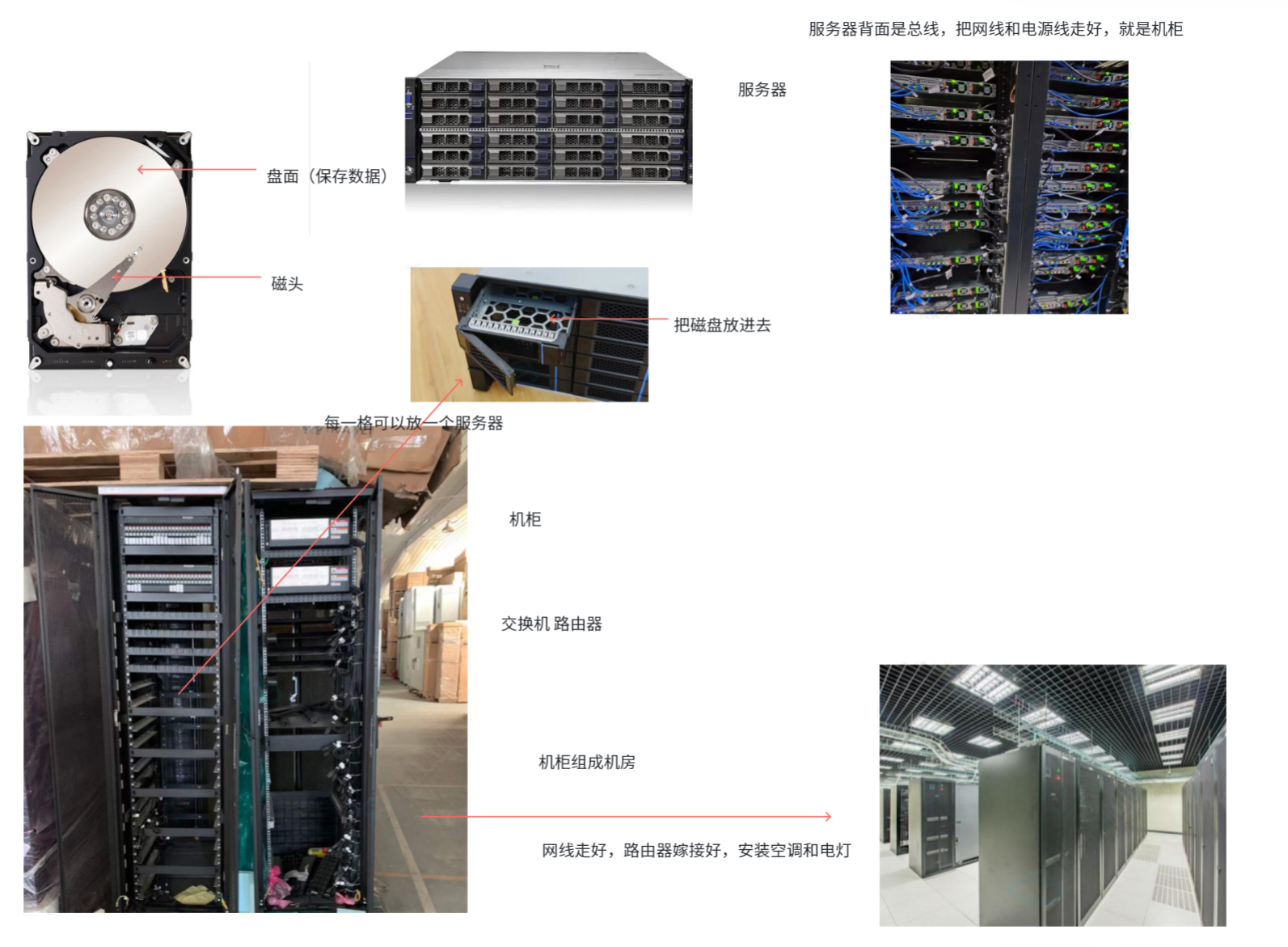

下面是主体，表层是铝合金板，螺丝上紧，周围打一圈密封胶
拆卸表层，下层如下所示
磁盘一旦拆开进入空气中的灰尘，对用户来说磁盘基本报废，磁盘密封内部无菌/尘，做磁盘第一步是打造一个无尘实验室/生产车间，下一步才是磁盘技术
如果单盘4G*(4*6) *8 *机柜数，容量约为800GB *机柜数，一般大型互联网公司机房的服务器都是几十万台，过百万
计算机硬件耦合度比软件做得好，网卡，内存条，显卡，磁盘，不区分厂商都能插到电脑上用，磁盘、服务器、机柜、网线生产厂商各生产个的，还能组装到一起使用
企业级磁盘希捷做得最好，磁盘的价格贵，服务器更贵，一体机式的单盘服务器便宜的四五万，贵的几十万，与配置有关，服务器有单/双CPU，一般都是双，甚至更高；机柜更贵，做机房还要供电，买地，盖楼，买得起的是大型互联网公司，机房的本质是强大的算力和存储能力，阿里巴巴/亚马逊花了大量的人力物力建机房，但是有大量剩余的算力，波峰波谷，白天电脑也不是任何时候都全工号运行，有的时间上网的人少，过剩的算力经过软件设计，打包成云服务，给搞不起机房的小公司用，企业回收成本，也降低创业公司（一般<=100人），个人，研究机构使用算力的成本，提高整个社会的效率，没个100-200亿买不起
服务器是有淘汰寿命的，7 *24运转，标准服务器的使用年限是3-5年
散热，电脑热的不行会卡死，这么多服务器在一个封闭的空间，开空调，冬天灌外部的冷风，夏天几乎是24h开空调
企业要减少运营成本，到地价/电价/人力成本便宜的地方去，比如内蒙古，贵州，包括正在建的雅鲁藏布江空间站，将来周围会有大量机房
西北->西南/沿海地区，电力有损耗，运输成本，所以在西北比如青海没有这些成本，电价低，也有上海北京（一般是老机房）
为了降低运维成本，有很多脑洞大的手段，谷歌把机房建到了海里，机房布满管道，海水流动把热量带走
也可以在俄罗斯西伯利亚建，hanhang🙅♀️不是内存）磁盘陆陆续续变成SSD（固态硬盘），早在10年前，甚至20年前，笔记本刚出来的时候比较厚，装载的是机械磁盘，外形笨重，轻量化和小型化比较困难，如果停留在机械磁盘厂商的笔记本就会卖不过对手，电子产品一般追求极致，早期笔记本刚出来装载的机械磁盘比如希捷的磁盘，慢慢的变成磁盘和SSD混盘，但是SSD比较贵，一般是磁盘的1.5 ~2倍，SSD轻便客服端主流，台式机有的也装SSD，但机械磁盘在服务器端依然是主流，因为机械磁盘的单盘容量比较大，而企业有海量的数据需要存储，离用户近的场景可能使用SSD，以求高IO，机械磁盘是学习OS重要的方式
机械磁盘出名的厂商比如希捷、西部数据、西数、东芝很多都是日韩或西方的欧美企业，磁盘很多元器件比较精密，日本曾做过指甲盖大小的磁盘，当时机械磁盘的主流技术都在西方，当时中国起步晚，很难追赶；包括现在的OS，随着我国存储能力和工业制造能力的增强，国产的SSD做的特别好，包括内存技术也还可以，存储原理不同机械磁盘西方主导现如今，桌面级台式机/笔记本用的都是SSD，企业端后端80%的存储硬件，永久化存储介质都是机械硬盘，10~20%的SSD或者flash卡，厂商提供机械磁盘或者硬盘分为to B和to C，企业级磁盘和桌面级磁盘desktop，to B和to C的区别是，to C的机械磁盘会对同一块磁盘把某些技术做裁剪，缩容，大部分桌面级磁盘一般都是台式机在使用，机械磁盘容量一般是1/2/4T，性价比高，因为磁盘易损，但是对老百姓使用而言足够了而企业级磁盘面向后端，单盘4/8/16T，运算精度较高，工艺更精细硬件物理结构磁盘结构 抽象 OS如何看待磁盘磁盘全称机械磁盘，是计算机中的唯一机械设备，具有永久存储能力，属于外设=>速度慢，但是容量大，价格低，甚至能做到几毛或几分/GB，大型互联网公司每年买100万个磁盘，每个磁盘2000，这成本就不低，如果换成SSD或flash卡，要翻5/10/20倍同时，企业内也有专门的岗位，来处理IO问题现在的笔记本、手机电子产品接近光速，而企业级磁盘还是物理速度
如果单盘4G*(4*6) *8 *机柜数，容量约为800GB *机柜数，一般大型互联网公司机房的服务器都是几十万台，过百万计算机硬件耦合度比软件做得好，网卡，内存条，显卡，磁盘，不区分厂商都能插到电脑上用，磁盘、服务器、机柜、网线生产厂商各生产个的，还能组装到一起使用企业级磁盘希捷做得最好磁盘的价格贵，服务器更贵，一体机式的单盘服务器便宜的四五万，贵的几十万，与配置有关，服务器有单/双CPU，一般都是双，甚至更高；机柜更贵，做机房还要供电，买地，盖楼，买得起的是大型互联网公司，机房的本质是强大的算力和存储能力，阿里巴巴/亚马逊花了大量的人力物力建机房，但是有大量剩余的算力，波峰波谷，白天电脑也不是任何时候都全工号运行，有的时间上网的人少，过剩的算力经过软件设计，打包成云服务，给搞不起机房的小公司用，企业回收成本，也降低创业公司（一般<=100人），个人，研究机构使用算力的成本，提高整个社会的效率，没个100-200亿买不起服务器是有淘汰寿命的，7 *24运转，标准服务器的使用年限是3-5年散热，电脑热的不行会卡死，这么多服务器在一个封闭的空间，开空调，冬天灌外部的冷风，夏天几乎是24h开空调企业要减少运营成本，到地价/电价/人力成本便宜的地方去，比如内蒙古，贵州，包括正在建的雅鲁藏布江空间站，将来周围会有大量机房西北->西南/沿海地区，电力有损耗，运输成本，所以在西北比如青海没有这些成本，电价低，也有上海北京（一般是老机房）为了降低运维成本，有很多脑洞大的手段，谷歌把机房建到了海里，机房布满管道，海水流动把热量带走也可以在俄罗斯西伯利亚建，hanhang
2 磁盘物理结构

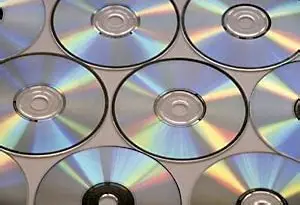

我们看到，每一个机械硬盘拆开表明的铝板，是一个光滑的光盘，下图是早年的光盘，可以放进DVD等看电影，听音乐，本质是光盘上存储数据，这个光盘一旦形成只能读，不能写；但是磁盘可读可写，正反两面都是光滑的
那么磁盘是怎么存数据的？
先看磁铁，有两极，可以用作表示0和1，可以想象成磁盘上聚簇了大量的磁铁（非常微小），表面打磨光滑，向磁盘写01二进制是应用程序员的表达方式，本质是改变磁盘上每一个磁铁的南北极，电磁不分家，通过电，改变磁铁上的南北极，磁盘是有弱点的，磁头上有电力，通过电磁感应，改变南北极，写入01，而且磁铁放几十年不会改变，磁盘写入01之后是永久性介质，写完就长期保存不变
国家安全要求互联网公司淘汰下来的报废磁盘数据要彻底消除，可以通过高温消磁（磁铁经过高温丧失磁性），因为上面存的是大量的用户数据；或者通过软件的方式全部置0/1
高温消磁最不可逆，但是对企业来说，成本太高，也有其它说做
磁盘在高速旋转，磁头在摆动，二者没有紧挨，一般相距微米/纳米级高度，如果紧挨，高速旋转，摩擦生热，高温会丧失磁性

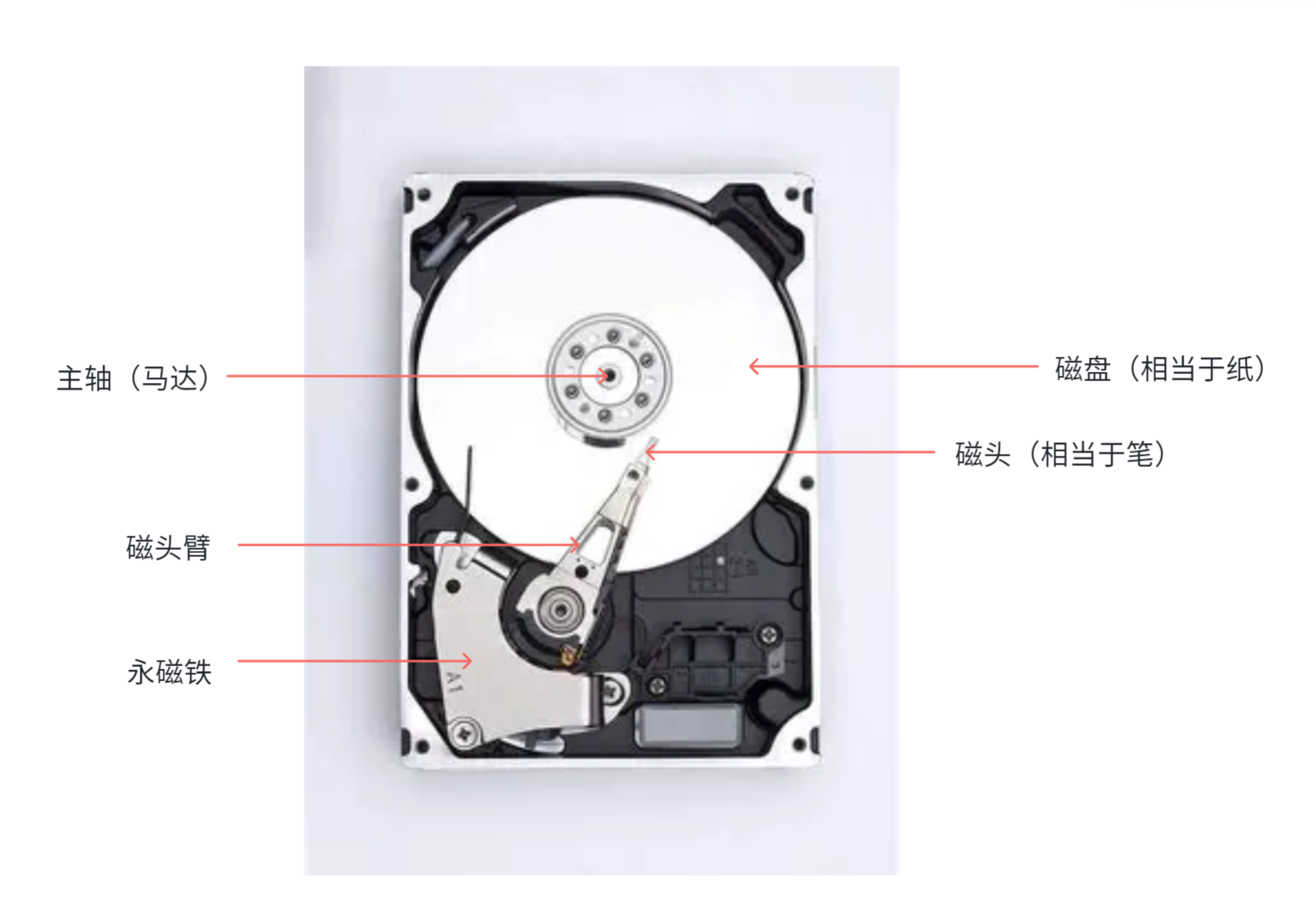

磁盘相当于纸，磁头相当于笔，如果用于笔记本，要搬来搬去或者不慎摔了，磁头可能会上下震动，刮花盘面，而且摩擦产生高温，可能导致丢失数据；如果刮到了比较敏感的地区，比如boot区，开机的地方，可能笔记本开不了机
在机械磁盘用于笔记本的时候，不到半年/一年，笔记本蓝屏/黑屏，因为搬来搬去刮花的多了，而且磁盘本身也有马达震动产生高温，用的久了产生莫名其妙的错误，如果系统错了，重装大法

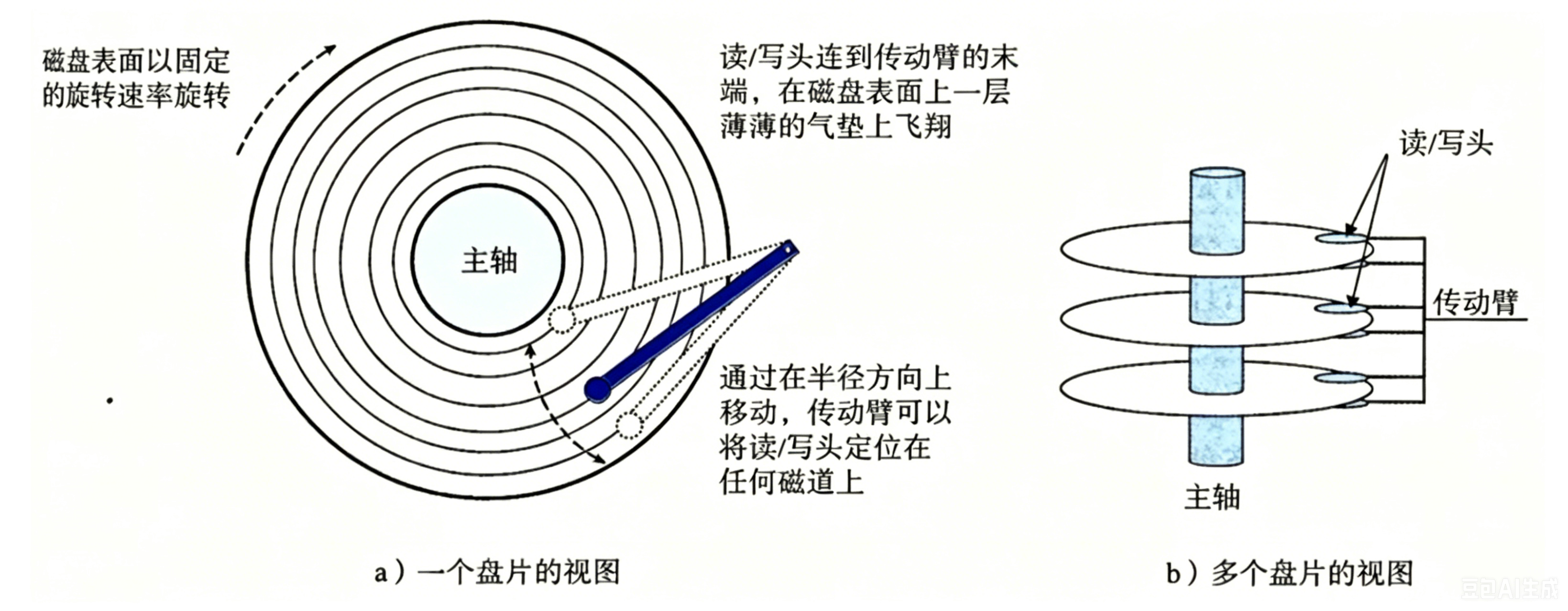

磁头臂上有线圈，通电，线圈在磁场中受力，磁头臂左右摆动，磁头在磁盘上空，在不同磁道间移动，控制电流大小、方向，能精准定位到某一磁道读写；磁头臂上自带一个弹簧（复位弹簧），音圈马达没电，不再产生推力维持位置，弹簧弹力+永磁铁的吸附力一起把磁头臂强行推回到最内侧的停靠区（landing zone，安全区，不是数据磁道，防止刮伤盘片）

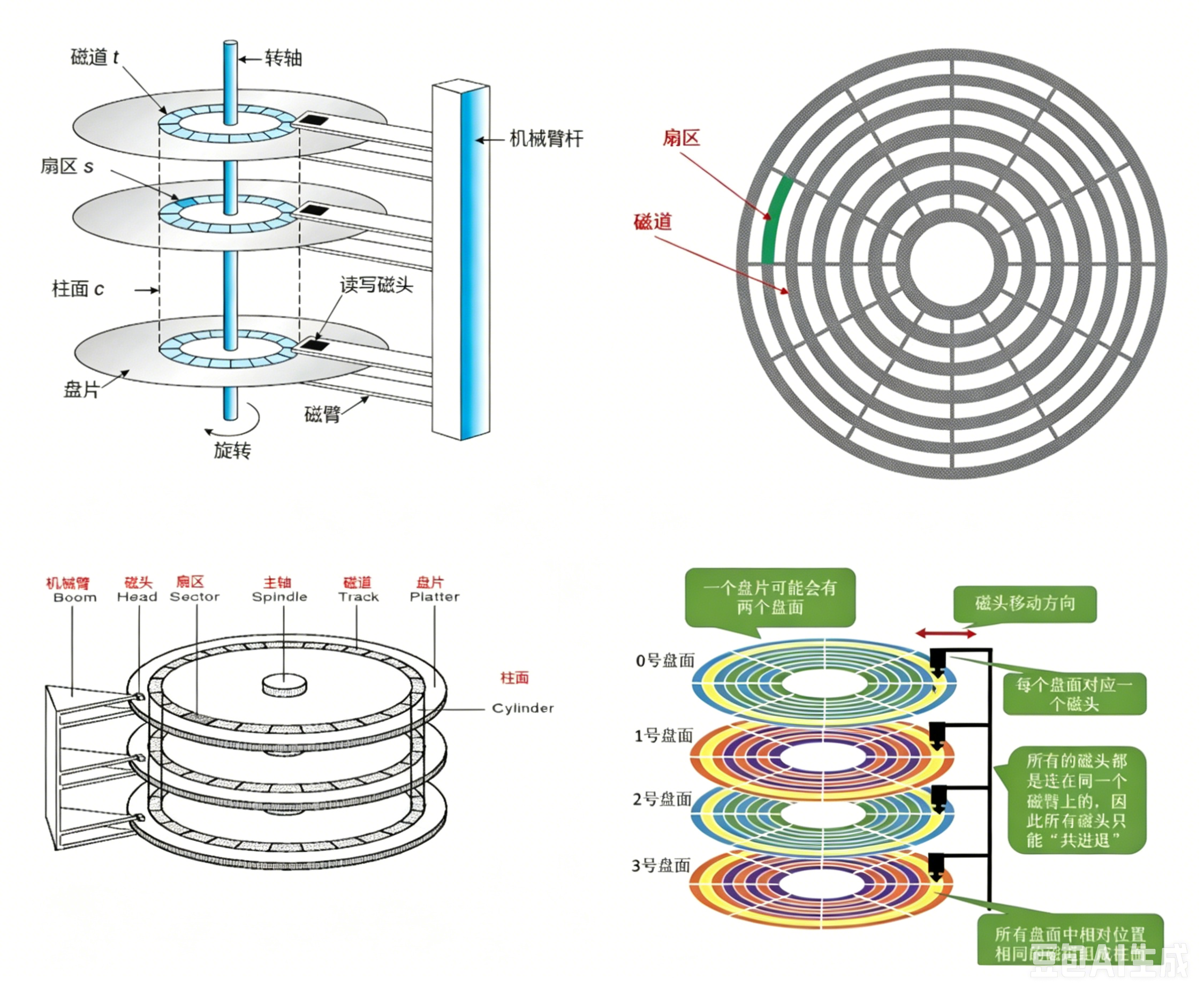

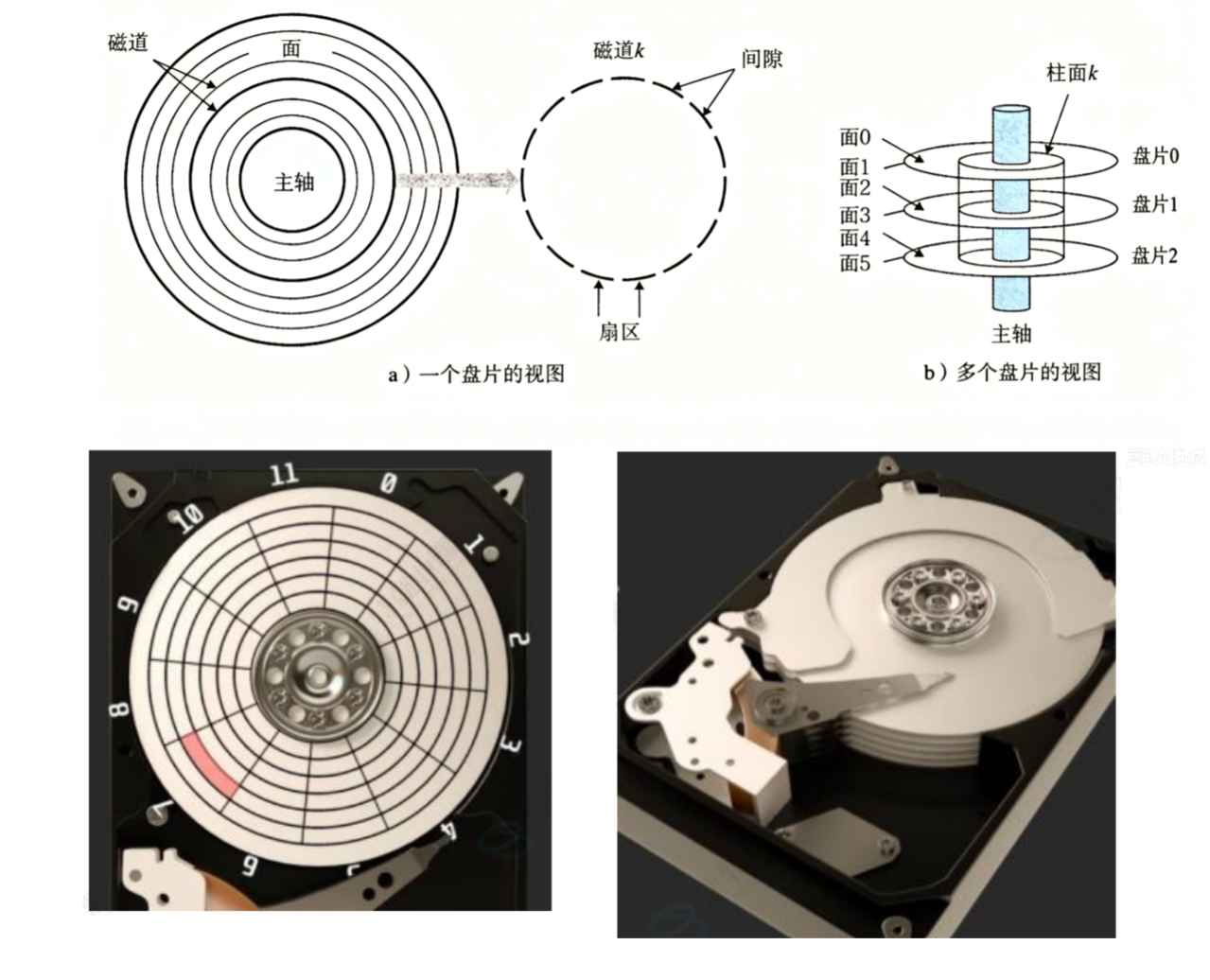

所有盘面在主轴马达的带领下高速旋转，磁头在机械臂杆的带领下左右移动，所有磁头（盘面数=磁头数）的运动轨迹一致，所有盘片共旋转，所有盘面相同半径的磁道构成柱面
扇区是磁盘存储数据的基本单位 ，一般是512B，是块设备，也可能是4knB(n=1,2,4,...)，是指IO时最小修改单位，比如内存存储数据单位是B，至少CPU从内存读一个字节修改并写回
那么离圆心越近，扇区的面积越小，我们认为扇区的容量相同，所以离圆心越近，数据密度更大（现代磁盘可能离圆心远的位置多做几个扇区，需要厂商提供更复杂的调度算法）
3 磁盘存储数据
向磁盘写入，文件=内容+属性，都是数据，要写入数据到磁盘，首先要找到写入哪一个扇区，以512B为单位
定位一个扇区，从而定位任意一个扇区，从而定位任意多个扇区（一个文件可能存储在多个扇区）

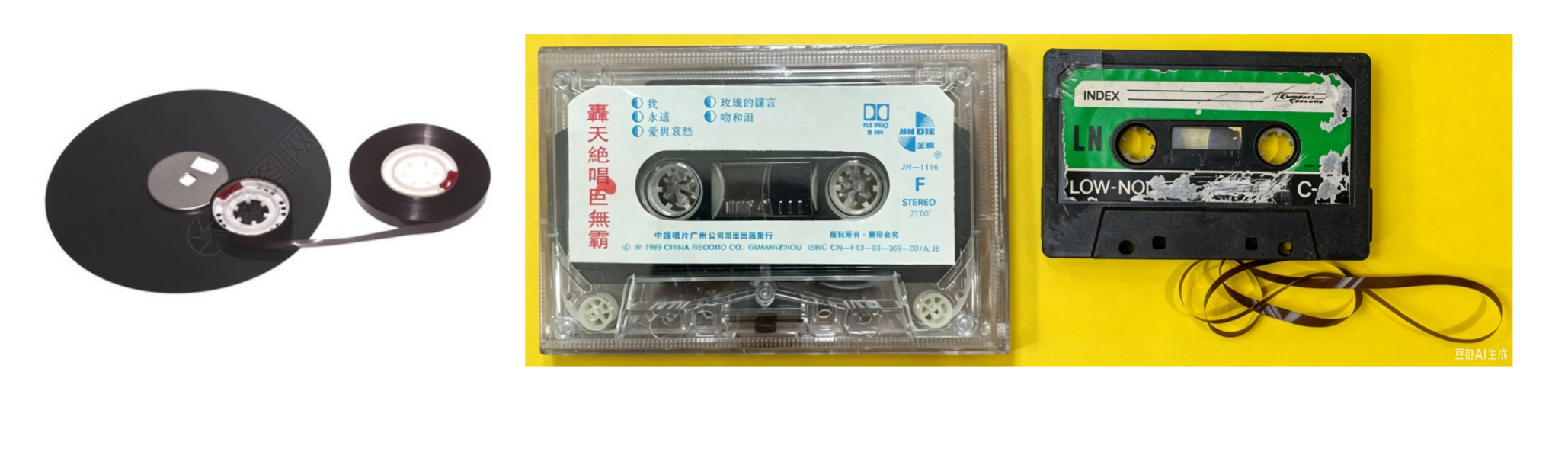

我们先来一个比较形象的理解（但和真实情况有出入），下面是磁带，通过两个齿轮的转动，可以遍历磁带上，访问磁带上的数据

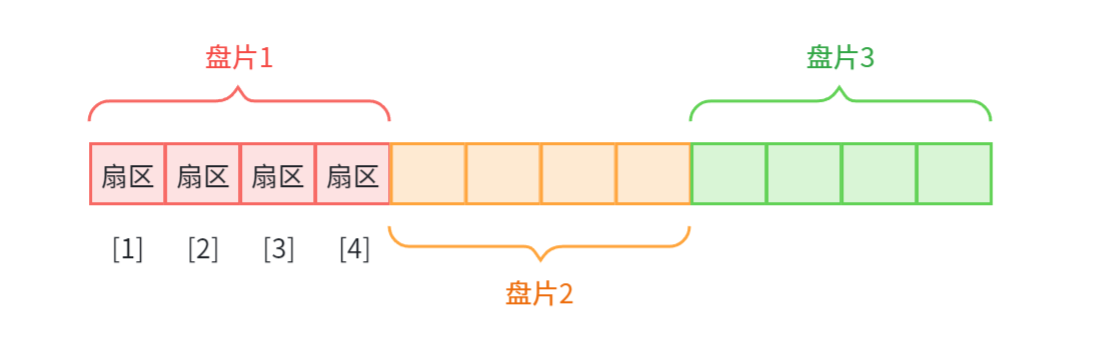

我们可以把每一个盘面想象成一卷磁带，把磁带拉平，就是线性的，最外围的磁道扇区从0开始编号，接着把每一个盘面拉成的磁带拼到一起，整个磁盘就是一个线性数组，每个元素就是扇区，从1开始编号，扇区的编号就是LBA(linear block address)地址
所以我们可以这样确定扇区
1.在哪一个盘面，根据磁头(header)编号
2.在盘面的哪一个磁道(cylinder)
3.在磁道的哪一个扇区(sector)
也叫CHS定位
实际在访问一个扇区的时候先访问的是柱面，接着是盘面（磁头号），最后是磁道中的一个扇区，先让所有磁头摆动到柱面，盘片旋转到对应的扇区，接着找到要使用的磁头，磁头进行读写

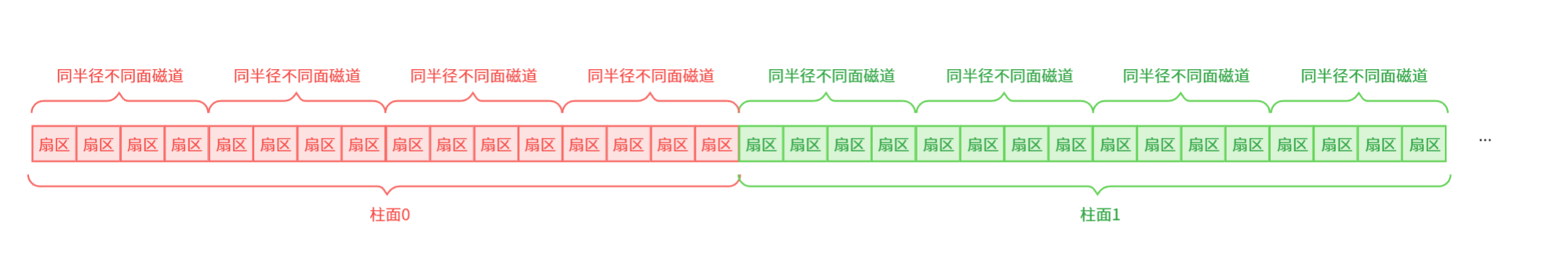

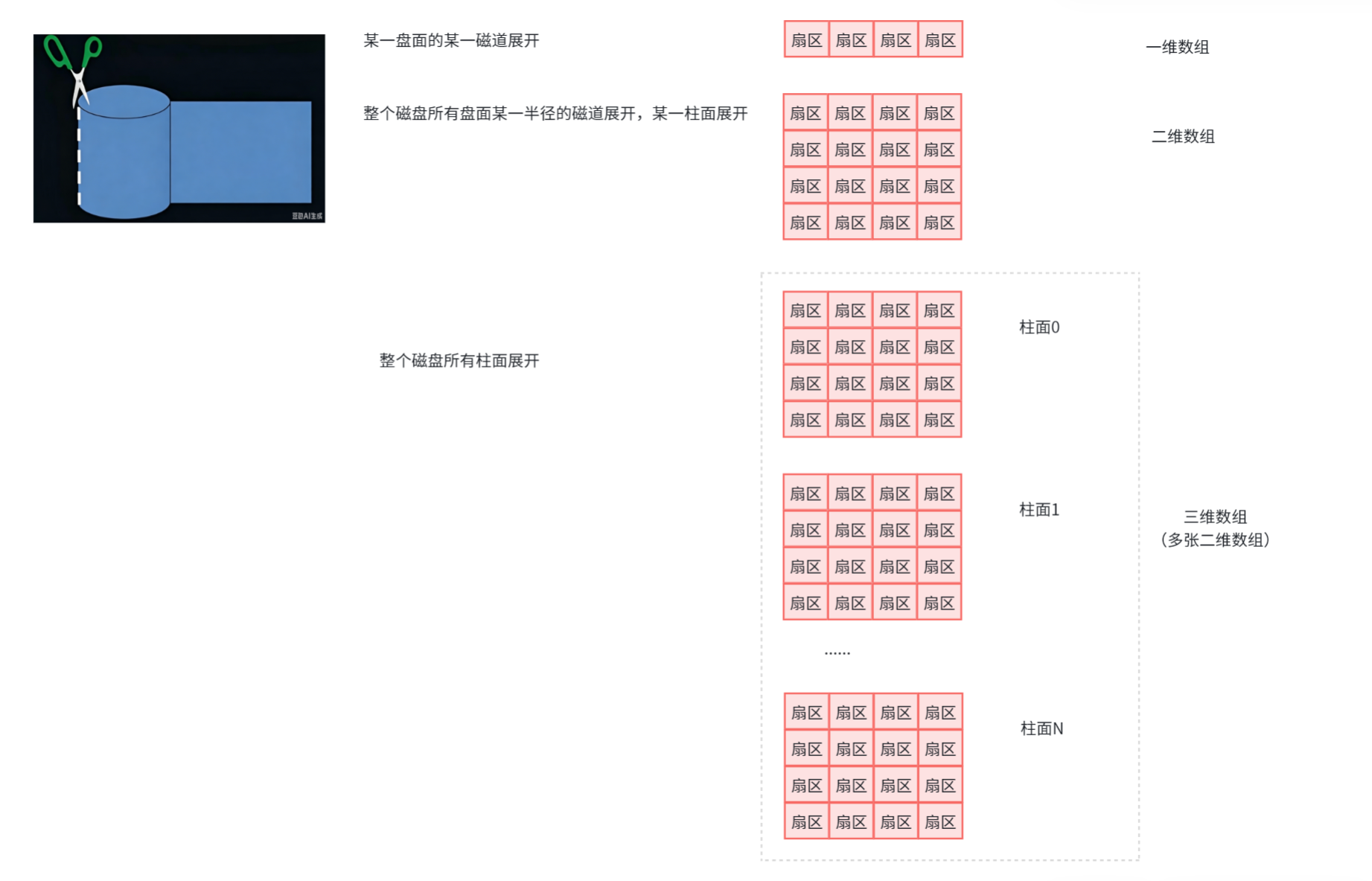

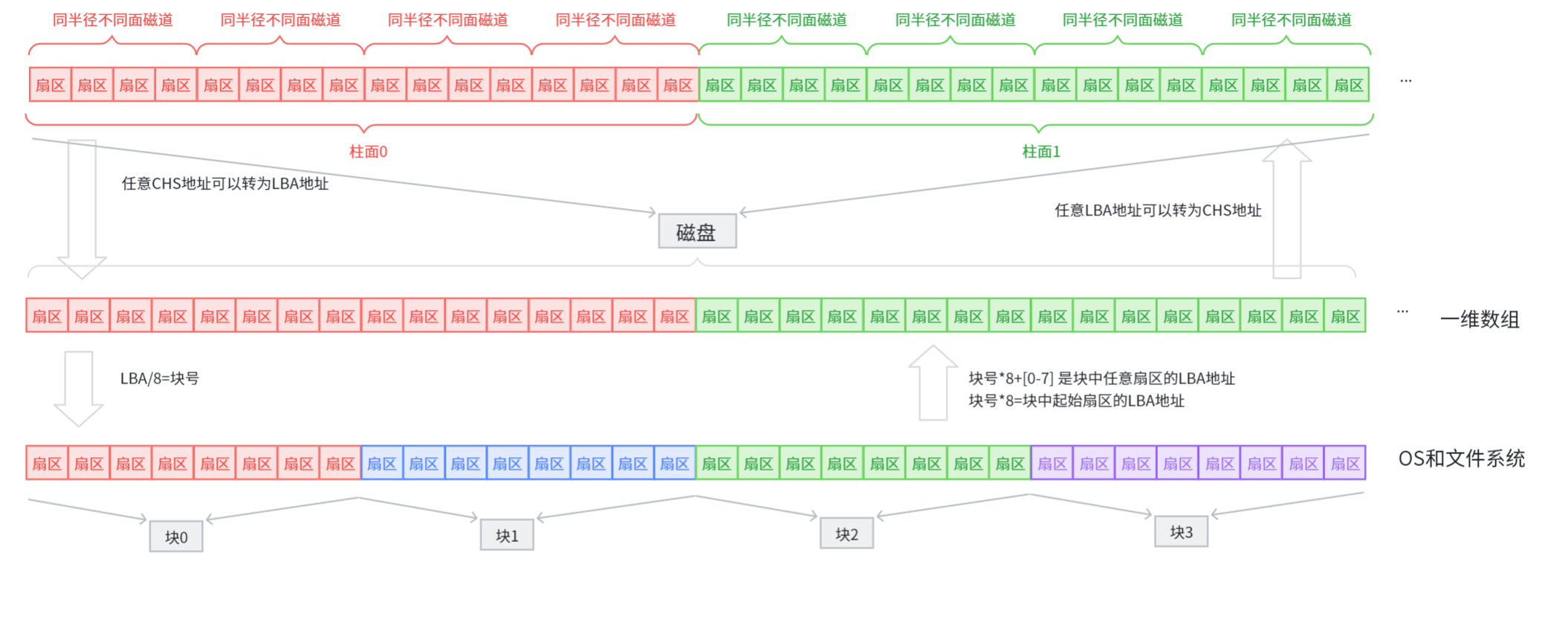

按柱面铺开，每一个柱面按磁道铺开，如下所示

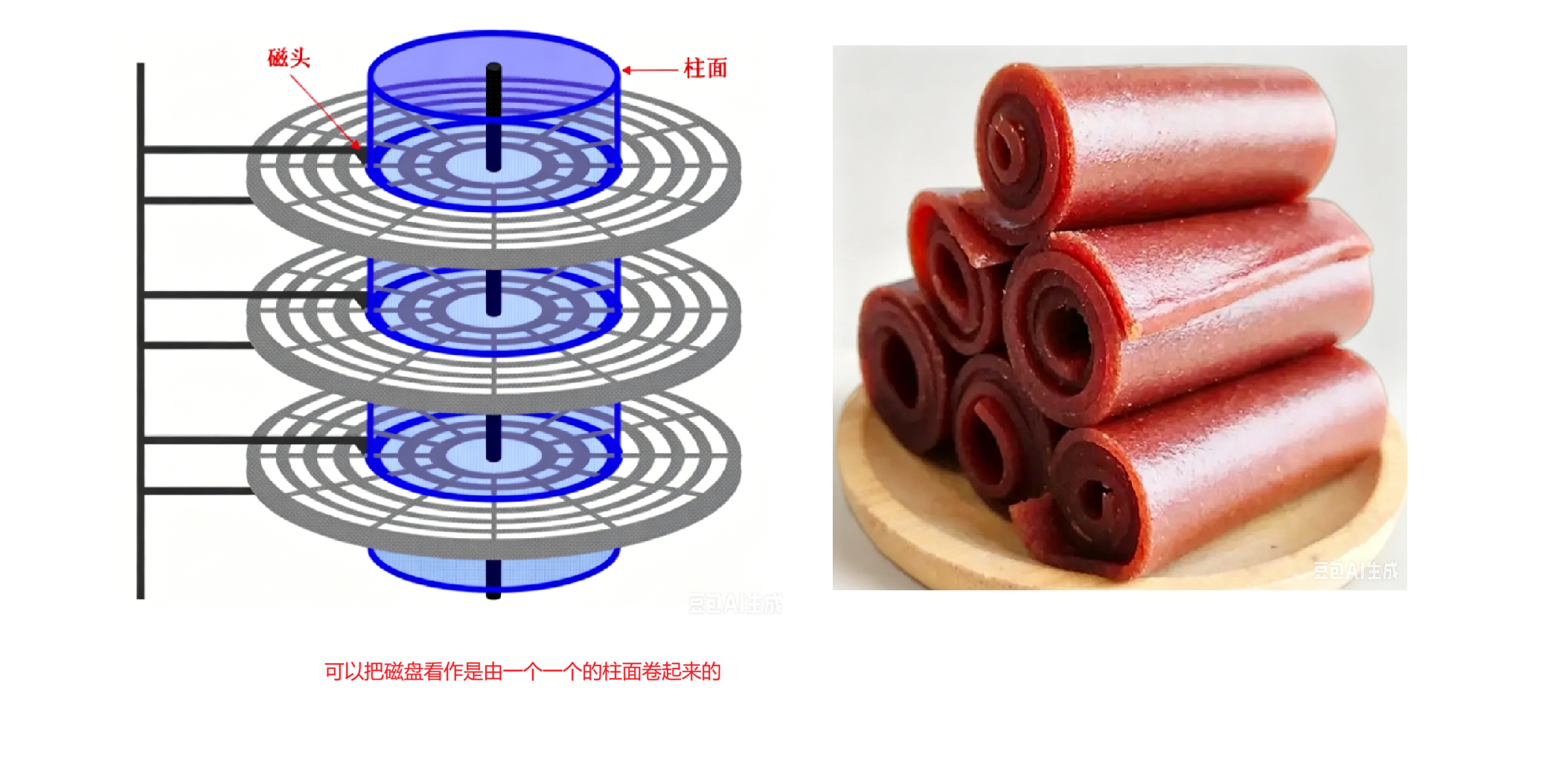

磁盘本质由柱面构成，每个柱面不同盘面的磁道按磁道号从小到大平铺，接着不同柱面的扇区铺到一起，因此是柱面号，盘面号，扇区号，可以定位一个扇区，磁盘本质是三维数组，可以理解为一维数组，那么CHS的本质就是三维数组下标，LBA的本质是一维数组下标，只需要知道磁盘总容量和一个扇区的大小，就知道有多少个扇区，根据扇区编号也就是LBA来访问扇区即可；类似内存总容量为4GB，存储单元为B，那么内存也可以看做一维数组，下标从0~2^32-1；CHS和LBA之间的转换由磁盘来做，扇区编号从1开始，柱面，磁头编号从0开始
C柱面号=LBA/(每个磁道的扇区数* 盘面数)
H盘面号=(LBA%(每个磁道的扇区数 * 盘面数))/盘面数
S扇区号=(LBA%每个磁道的扇区数)+1
LBA=C * (每个磁道的扇区数*盘面数）+H *每个磁道的扇区数+S

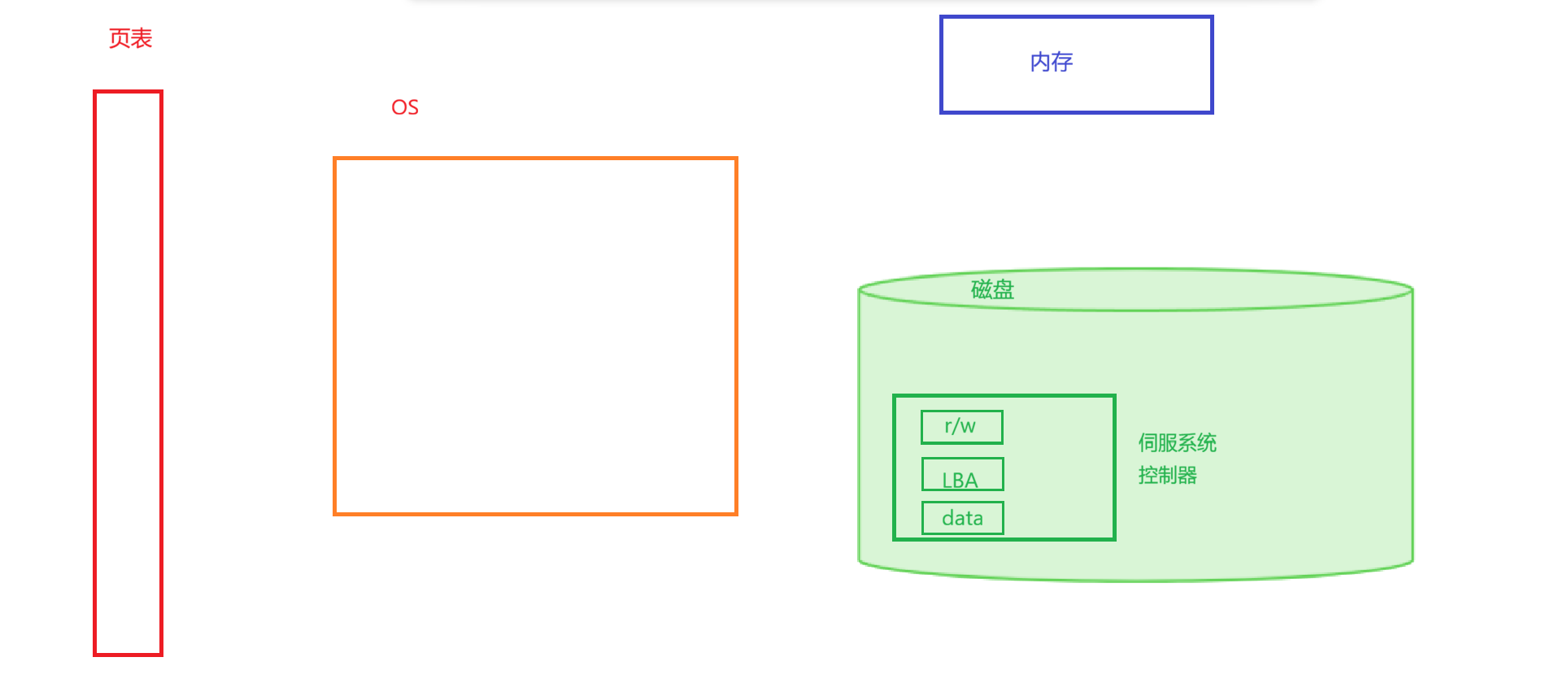

向磁盘指定位置写入数据，比如LBA=200，数据为xxx，磁盘包括任何外设都有控制器，比如控制器里有r/w的权限位，接收LBA地址，存放数据data，OS在向磁盘写入的时候指明是r还是w，LBA地址，以及要写入的数据即可，包括虚拟地址空间是大于内存容量的，那么页表一部分对应的是内存，一部分对应的是磁盘

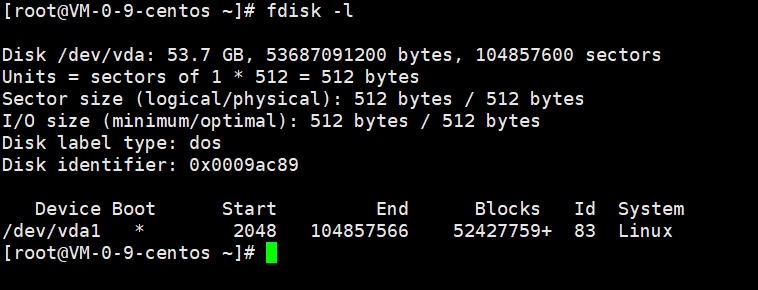

Xshell下通过fisk -l查看磁盘情况，有扇区大小
但实际上我们知道磁盘IO是很慢的，那么一次读取一个磁盘不划算，所以块其实是磁盘的最小读写单位，因此OS给磁盘提供的实际上是块号，一般块的大小为4KB，连续的8个扇区组成一个块，主要的原因是提高效率，其他因素比如软硬件解耦，如果更换磁盘OS不需要管扇区大小的变化，永远只需要提供块号，剩下的工作是磁盘的

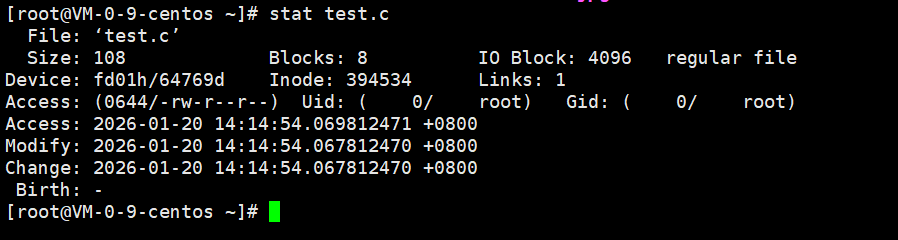

Xsehll下stat 文件名可以查看磁盘的块大小

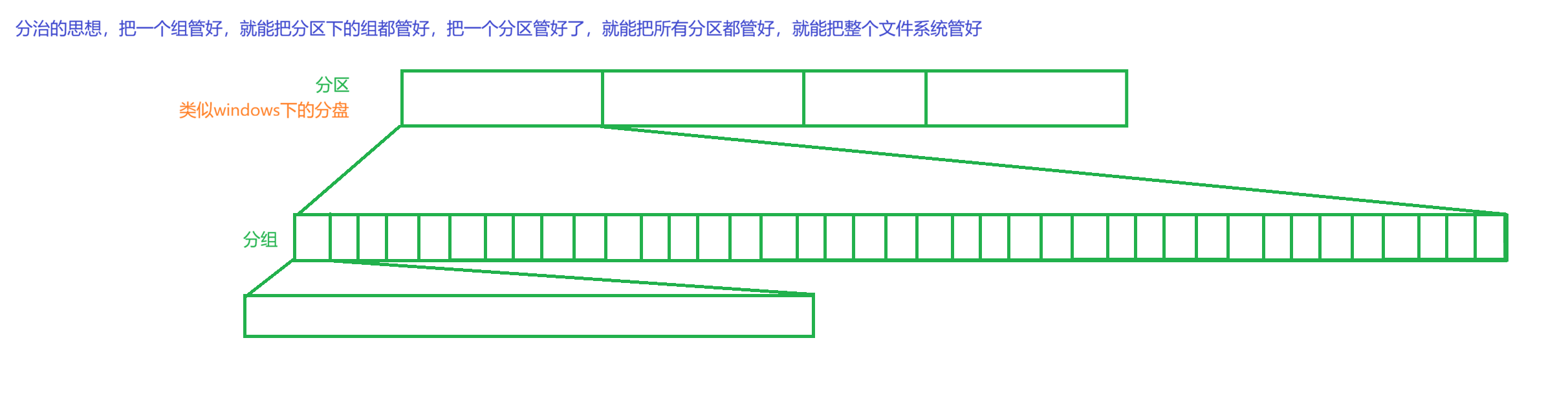

OS内部对磁盘进行分区，分组都是先描述再组织
4 磁盘分组介绍

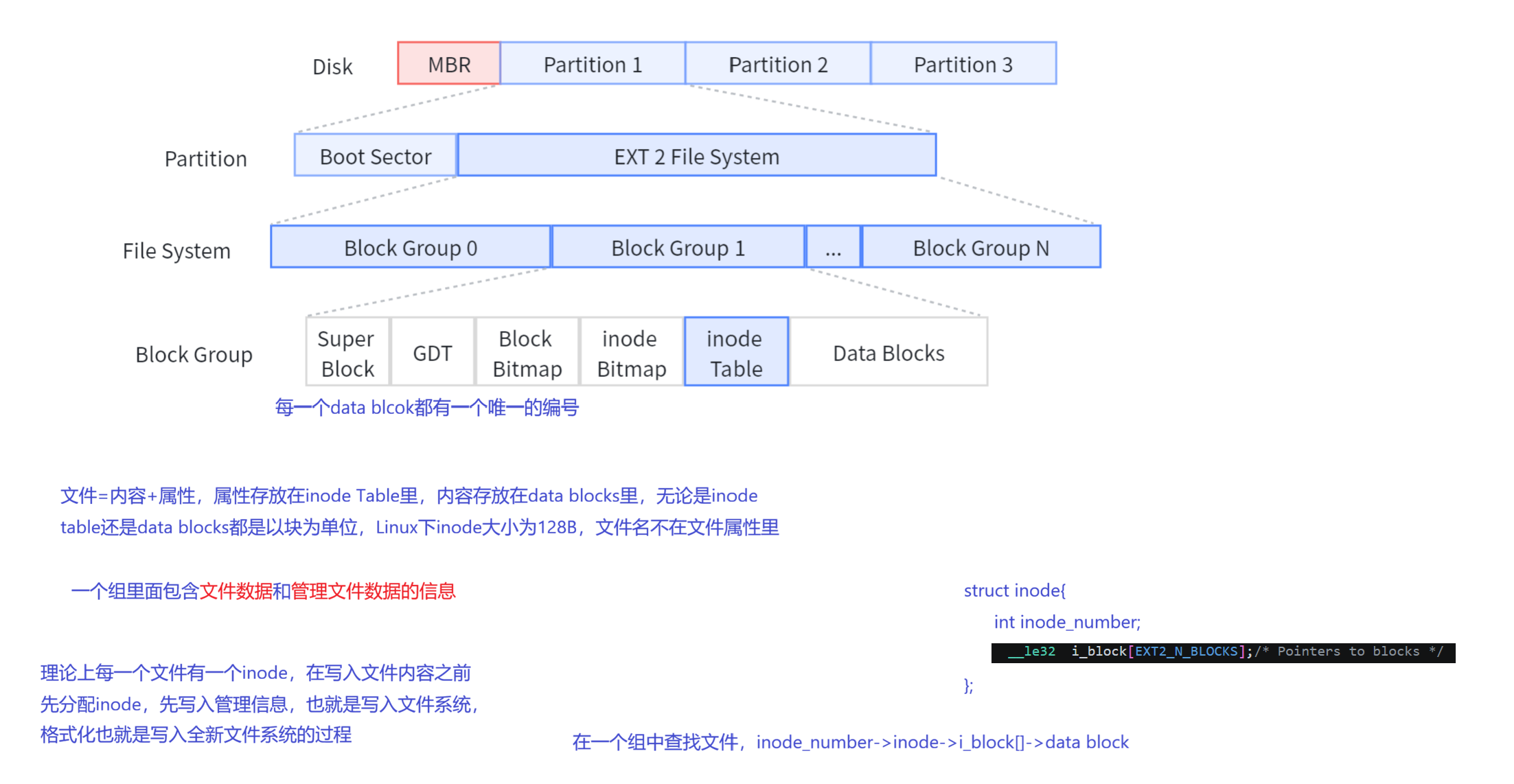

inode bitmap标识inode table中每一个inode是否被使用，block bitmap标识每一个block是否被使用，GDT(group descriptor table)，inode table和data blocks是存放文件数据的，而inode bitmap和block bitmap是标识inode和block的使用信息的，相当于是表示局部信息，而GDT就是标识整个组的信息的，还有多少可用的block和inode，哪些被占用了，哪些没被占用等，block bitmap，inode bitmap，inode table和data blocks的起始块号，结束块号，各自在块的具体什么位置等信息，GDT管一个组，那一个分区多少组，有多少block和inode，可用的有多少，super block是记录整个分区的信息，比如分区有多大，分区总共有多少块，分区的起始块号，结束块号，最后一次写入/挂载时间等，那super block是描述整个分区的，为什么在组里呢？其实每个分区的2~3个组有super block，因为super block记录整个分区的信息，一旦丢失，整个分区就废了，但是磁盘易损，磁头摆动，或者发生振动，都可能损坏磁盘，所以存2 ~ 3份的意义在于备份，如果一个super block坏了，进行修复，可以把其它完好的super block拷贝到当前super block
那么删除文件做了什么呢？其实删除文件不需要把文件对应的data block都清空置零或置1，只需要查inode把对应的data block在位图中置0，表示可用即可，把对应的inode在位图中也置0，但拷贝就是实打实的拷贝文件属性+数据，比较慢
inode大小是128B，在内存中填充完以二进制的形式写到inode table，固定不变，存的都是整数，一个块有4KB/27B=2^5个inode，inode属性没有文件名也是考虑到文件名是变长的

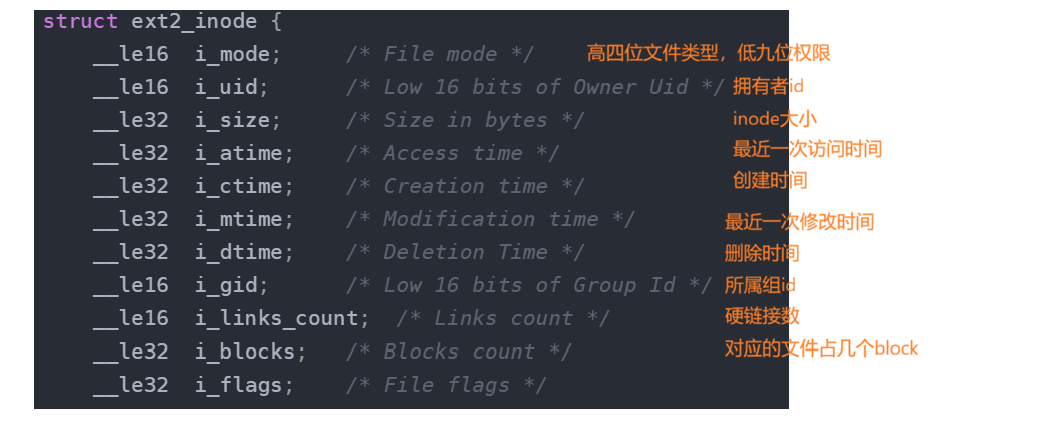

inode结构
cpp
/*
* Structure of an inode on the disk
*/
struct ext2_inode {
__le16 i_mode; /* File mode */
__le16 i_uid; /* Low 16 bits of Owner Uid */
__le32 i_size; /* Size in bytes */
__le32 i_atime; /* Access time */
__le32 i_ctime; /* Creation time */
__le32 i_mtime; /* Modification time */
__le32 i_dtime; /* Deletion Time */
__le16 i_gid; /* Low 16 bits of Group Id */
__le16 i_links_count; /* Links count */
__le32 i_blocks; /* Blocks count */
__le32 i_flags; /* File flags */
union {
struct {
__le32 l_i_reserved1;
} linux1;
struct {
__le32 h_i_translator;
} hurd1;
struct {
__le32 m_i_reserved1;
} masix1;
} osd1; /* OS dependent 1 */
__le32 i_block[EXT2_N_BLOCKS];/* Pointers to blocks */
__le32 i_generation; /* File version (for NFS) */
__le32 i_file_acl; /* File ACL */
__le32 i_dir_acl; /* Directory ACL */
__le32 i_faddr; /* Fragment address */
union {
struct {
__u8 l_i_frag; /* Fragment number */
__u8 l_i_fsize; /* Fragment size */
__u16 i_pad1;
__le16 l_i_uid_high; /* these 2 fields */
__le16 l_i_gid_high; /* were reserved2[0] */
__u32 l_i_reserved2;
} linux2;
struct {
__u8 h_i_frag; /* Fragment number */
__u8 h_i_fsize; /* Fragment size */
__le16 h_i_mode_high;
__le16 h_i_uid_high;
__le16 h_i_gid_high;
__le32 h_i_author;
} hurd2;
struct {
__u8 m_i_frag; /* Fragment number */
__u8 m_i_fsize; /* Fragment size */
__u16 m_pad1;
__u32 m_i_reserved2[2];
} masix2;
} osd2; /* OS dependent 2 */
};超级块
cpp
/*

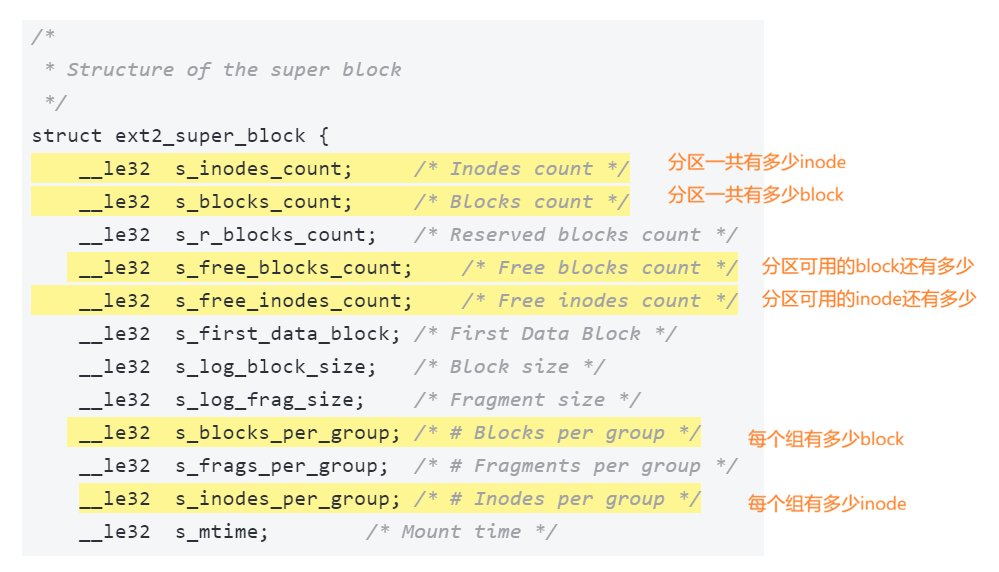

* Structure of the super block
*/
struct ext2_super_block {
__le32 s_inodes_count; /* Inodes count */
__le32 s_blocks_count; /* Blocks count */
__le32 s_r_blocks_count; /* Reserved blocks count */
__le32 s_free_blocks_count; /* Free blocks count */
__le32 s_free_inodes_count; /* Free inodes count */
__le32 s_first_data_block; /* First Data Block */
__le32 s_log_block_size; /* Block size */
__le32 s_log_frag_size; /* Fragment size */
__le32 s_blocks_per_group; /* # Blocks per group */
__le32 s_frags_per_group; /* # Fragments per group */
__le32 s_inodes_per_group; /* # Inodes per group */
__le32 s_mtime; /* Mount time */
__le32 s_wtime; /* Write time */
__le16 s_mnt_count; /* Mount count */
__le16 s_max_mnt_count; /* Maximal mount count */
__le16 s_magic; /* Magic signature */
__le16 s_state; /* File system state */
__le16 s_errors; /* Behaviour when detecting errors */
__le16 s_minor_rev_level; /* minor revision level */
__le32 s_lastcheck; /* time of last check */
__le32 s_checkinterval; /* max. time between checks */
__le32 s_creator_os; /* OS */
__le32 s_rev_level; /* Revision level */
__le16 s_def_resuid; /* Default uid for reserved blocks */
__le16 s_def_resgid; /* Default gid for reserved blocks */
/*
* These fields are for EXT2_DYNAMIC_REV superblocks only.
*
* Note: the difference between the compatible feature set and
* the incompatible feature set is that if there is a bit set
* in the incompatible feature set that the kernel doesn't
* know about, it should refuse to mount the filesystem.
*
* e2fsck's requirements are more strict; if it doesn't know
* about a feature in either the compatible or incompatible
* feature set, it must abort and not try to meddle with
* things it doesn't understand...
*/
__le32 s_first_ino; /* First non-reserved inode */
__le16 s_inode_size; /* size of inode structure */
__le16 s_block_group_nr; /* block group # of this superblock */
__le32 s_feature_compat; /* compatible feature set */
__le32 s_feature_incompat; /* incompatible feature set */
__le32 s_feature_ro_compat; /* readonly-compatible feature set */
__u8 s_uuid[16]; /* 128-bit uuid for volume */
char s_volume_name[16]; /* volume name */
char s_last_mounted[64]; /* directory where last mounted */
__le32 s_algorithm_usage_bitmap; /* For compression */
/*
* Performance hints. Directory preallocation should only
* happen if the EXT2_COMPAT_PREALLOC flag is on.
*/
__u8 s_prealloc_blocks; /* Nr of blocks to try to preallocate*/
__u8 s_prealloc_dir_blocks; /* Nr to preallocate for dirs */
__u16 s_padding1;
/*
* Journaling support valid if EXT3_FEATURE_COMPAT_HAS_JOURNAL set.
*/
__u8 s_journal_uuid[16]; /* uuid of journal superblock */
__u32 s_journal_inum; /* inode number of journal file */
__u32 s_journal_dev; /* device number of journal file */
__u32 s_last_orphan; /* start of list of inodes to delete */
__u32 s_hash_seed[4]; /* HTREE hash seed */
__u8 s_def_hash_version; /* Default hash version to use */
__u8 s_reserved_char_pad;
__u16 s_reserved_word_pad;
__le32 s_default_mount_opts;
__le32 s_first_meta_bg; /* First metablock block group */
__u32 s_reserved[190]; /* Padding to the end of the block */
};
