编译器六大阶段+后缀式+触发器+五级流水线+IO端口+DMA访问+RS485和RS422+I2C

1、编译器六大阶段

阶段	核心任务	输入	输出	常见错误
词法分析	拆分字符流为记号流	源程序（字符流）	记号流	非法字符、字符串未闭合
语法分析	验证语法结构，生成语法树	记号流	语法分析树	括号不配对、缺少分号
语义分析	验证语义正确性，收集类型信息	语法分析树	带语义的 AST、符号表	变量未定义、类型不匹配
中间代码生成	生成与机器无关的中间代码	带语义的 AST	三地址码等	无（前端错误已全部检查）
代码优化	提高代码效率和减少大小	中间代码	优化后的中间代码	无
目标代码生成	生成特定机器的目标代码	优化后的中间代码	汇编代码或机器代码	无

2、后缀式

二、方法二：标准栈算法（通用所有情况，编译器实际使用）

这是最严谨、最通用的转换方法，也是所有编译器和计算器内部实现的算法。它可以处理任何合法的中缀表达式，包括含一元运算符、右结合运算符的情况。

核心数据结构

• 一个运算符栈：用于临时存储运算符和括号
• 一个输出队列：用于存储最终的后缀式

完整算法规则

1. 初始化：创建空栈和空输出队列
2. 从左到右逐个扫描中缀式的每个元素 ：
   • 遇到操作数：直接加入输出队列
   • 遇到左括号 (：压入栈顶
   • 遇到右括号 ) ：
     1. 弹出栈顶元素，加入输出队列
     2. 重复步骤 1，直到遇到左括号
     3. 弹出左括号，不加入输出队列
   • 遇到运算符 op ：
     1. 当栈不为空，且栈顶元素不是左括号，且栈顶运算符的优先级 ≥ 当前运算符的优先级 时：
        • 弹出栈顶运算符，加入输出队列
     2. 将当前运算符 op 压入栈顶
3. 扫描结束：将栈中所有剩余元素依次弹出，加入输出队列

运算符优先级表（常用）

运算符	优先级	结合性
()	最高	左结合
^（幂运算）	4	右结合
*、/、%	3	左结合
+、-（二元）	2	左结合
-（一元负号）	5	右结合

完整实例演示

转换表达式：a + b * (c - d) / e ^ f

表格

扫描元素	操作	栈内容（栈底→栈顶）	输出队列	说明
a	操作数，入队	[]	[a]
+	栈空，压栈	[+]	[a]
b	操作数，入队	[+]	[a, b]
*	栈顶+优先级 (2) < *(3)，压栈	[+, *]	[a, b]
(	左括号，压栈	[+, *, (]	[a, b]
c	操作数，入队	[+, *, (]	[a, b, c]
-	栈顶是左括号，压栈	[+, *, (, -]	[a, b, c]
d	操作数，入队	[+, *, (, -]	[a, b, c, d]
)	右括号，弹出直到左括号	[+, *]	[a, b, c, d, -]	弹出-，丢弃(
/	栈顶*优先级 (3) = /(3)，弹出*；栈顶+优先级 (2) < /(3)，压栈	[+, /]	[a, b, c, d, -, *]
e	操作数，入队	[+, /]	[a, b, c, d, -, *, e]
^	栈顶/优先级 (3) < ^(4)，压栈	[+, /, ^]	[a, b, c, d, -, *, e]
f	操作数，入队	[+, /, ^]	[a, b, c, d, -, *, e, f]
结束	弹出栈中所有元素	[]	[a, b, c, d, -, *, e, f, ^, /, +]	依次弹出^、/、+

最终后缀式 ：abcd-*ef^/+

三、特殊情况处理：一元负号

这是转换中最容易出错的地方。一元负号（如-a、3*-4）和二元减号（如a-b）符号相同，但优先级和结合性不同。

一元负号的判断规则

当-出现在以下位置时，是一元负号：

1. 表达式的开头（如-a+b）
2. 左括号的后面（如a*(-b+c)）
3. 另一个运算符的后面（如a+-b、a*-b）

一元负号的转换规则

• 优先级高于所有二元运算符
• 右结合
• 转换时，将-放在操作数的后面，通常用特殊符号（如~）区分，避免与二元减号混淆

实例：转换表达式 -a + b * (-c - d)

1. 第一个-是一元负号，转换为a~
2. 第二个-是一元负号，转换为c~
3. 处理括号内：c~ - d → c~d-
4. 处理乘法：b * c~d- → bc~d-*
5. 处理加法：a~ + bc~d-* → a~bc~d-*+

3、触发器

①具有两个稳定的状态，分别用二进制数码的"1"和"0"来表示。
②由一个稳态到另一个稳态，必须有外界信号的触发，否则，它将长期处于某个状态，即长期保持所记忆的信息。
③具有两个输出端，即原码输出和反码输出，且两个状态要相反，否则会违反触发器的状态要求。
④触发器的基本组成是门电路，一般会使用基本的触发器构成集成触发器，在集成触发器中可以利用置位、复位功能来进
行触发器的状态设置，采用集成触发器可以设计和时序电路相关的中规模集成器件，如计数器、寄存器、信号发生器等。没有加法器，加法器是组合逻辑电路，不需要触发器，仅用与门、或门、非门等基本逻辑门即可实现

4、5 级流水线整体概述

一条指令的完整执行需要完成 "取指令→分析指令→执行指令→访问内存→保存结果" 这 5 个步骤，5 级流水线正好对应这 5 个步骤，每个阶段耗时 1 个时钟周期：

表格

阶段缩写	阶段名称	英文全称	核心任务
IF	取指阶段	Instruction Fetch	从内存中取出下一条要执行的指令
ID	译码阶段	Instruction Decode	分析指令功能，读取操作数
EX	执行阶段	Execute	执行算术逻辑运算，计算地址
MEM	访存阶段	Memory Access	访问数据存储器（读 / 写）
WB	写回阶段	Write Back	将运算结果写回寄存器堆

4、I/O端口

一、存储器映射方式（MMIO，统一编址）

核心原理

将I/O 端口的地址映射到系统的内存地址空间 中，I/O 端口和内存单元使用同一个地址空间，没有任何区别。CPU 访问 I/O 端口的方式和访问普通内存完全相同，不需要专门的 I/O 指令。

优点	缺点
✅ 指令丰富：可以使用所有内存访问指令，支持复杂的寻址方式（如基址寻址、变址寻址），编程灵活	❌ 占用内存地址空间：I/O 端口会占用一部分宝贵的内存地址空间，32 位系统中这个问题比较突出
✅ 无需专门 I/O 指令：简化了 CPU 指令集设计，RISC 架构普遍采用这种方式	❌ 地址译码复杂：需要区分哪些地址是内存，哪些是 I/O，地址译码器逻辑更复杂
✅ 访问速度快：可以利用 CPU 的缓存机制（虽然 I/O 通常不缓存）和流水线优化	❌ 内存保护复杂：需要在内存管理单元（MMU）中专门设置 I/O 地址的访问权限
✅ 支持大容量 I/O：地址空间大小与内存相同，理论上可以支持无限多的 I/O 设备

二、I/O 映射方式（PMIO，独立编址）

核心原理

I/O 端口拥有完全独立于内存的地址空间 ，和内存地址空间是分开的、互不重叠的。CPU 需要使用专门的 I/O 指令来访问 I/O 端口，并且通过专门的硬件引脚来区分当前是访问内存还是访问 I/O

优点	缺点
✅ 不占用内存地址空间：I/O 地址空间完全独立，不会消耗宝贵的内存地址	❌ 指令有限：只有简单的输入输出指令，不支持复杂的寻址方式，编程不够灵活
✅ 地址译码简单 ：通过M/IO#引脚可以直接区分内存和 I/O 访问，地址译码器逻辑简单	❌ 需要专门的 I/O 指令：增加了 CPU 指令集的复杂度
✅ 地址空间小：x86 的 I/O 地址空间只有 64KB（0000H~FFFFH），地址线只需要 16 根	❌ 访问速度慢：无法利用 CPU 的缓存和流水线优化，I/O 指令通常需要多个时钟周期
✅ 保护简单：I/O 端口的访问权限可以单独控制，与内存保护分开	❌ 容量有限：64KB 的地址空间最多只能支持 65536 个 8 位端口

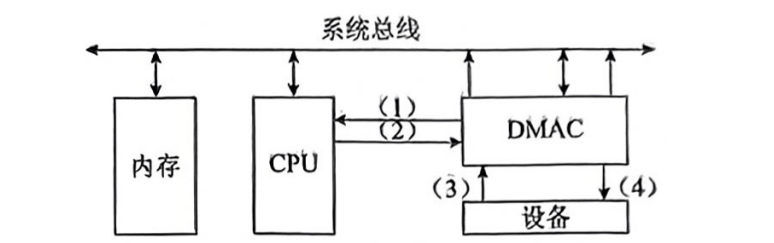

5、DMA访问

编号	箭头方向	对应信号	说明
(1)	DMAC → CPU	总线请求	DMAC 向 CPU 申请总线控制权
(2)	CPU → DMAC	总线响应	CPU 同意交出总线控制权
(3)	设备 → DMAC	DMA 请求	外设向 DMAC 申请进行 DMA 传输
(4)	DMAC → 设备	DMA 响应	DMAC 通知外设可以开始传输数据

6、RS485和RS422

1. 通信模式（最本质区别）

• RS485：半双工通信

  • 发送和接收共用一对差分线（A 和 B）
  • 同一时刻只能有一个设备发送数据，其他设备只能接收
  • 设备需要在发送模式和接收模式之间切换
  • 类比：对讲机，同一时间只能一个人说话

• RS422：全双工通信

  • 有两对独立的差分线：一对用于发送（TX+、TX-），一对用于接收（RX+、RX-）
  • 发送和接收可以同时进行，互不干扰
  • 不需要切换模式，通信延迟更低
  • 类比：打电话，双方可以同时说话

2. 接线方式

• RS485：2 线制

  • 仅需 A、B 两根线（通常加一根地线 GND）
  • 所有设备的 A 端连在一起，B 端连在一起，形成一条总线
  • 布线简单，成本低，适合远距离多设备组网

• RS422：4 线制

  • 需要 TX+、TX-、RX+、RX - 四根线（通常加一根地线 GND）
  • 主机的 TX 接从机的 RX，主机的 RX 接从机的 TX
  • 布线复杂，成本高，不适合多设备远距离组网

3. 拓扑结构与节点数量

• RS485：总线型拓扑，多主多从

  • 一条总线上可以连接最多 32 个标准节点（增强型芯片可支持 128 个甚至 256 个）
  • 支持多主模式（多个设备可以主动发送数据），但实际应用中多采用主从模式
  • 所有设备并联在总线上，新增设备只需并联到总线即可，非常灵活

• RS422：点对多拓扑，单主多从

  • 一条总线上只能有1 个发送器（主设备） ，最多可以有10 个接收器（从设备）
  • 不支持多主模式，只有主设备可以主动发送数据
  • 从设备之间不能直接通信，所有通信都必须经过主设备

7、I2C

IIC总线的主要特点包括：
③总线长度可以达到7.6m，并能够以100kb/s的最大传输速率支持40个组件。
④支持多主控，任何一个时间点只能有1个主控，需要通过总线仲裁来决定。
⑤IIC总线的协议层包含物理层和数据链路层。在物理层，IIC总线仅仅使用2条信号线：一条是串行数据线，
用于数据的接收和发送；另外一条是串行时钟线，用于指示何时数据线上是有效数据。在数据链路层，每个连接到
IIC总线上的设备都有唯一的地址，设备的地址由设计者来决定。主IIC设备发出时钟信号、地址信号和控制信号，
选择通信的从IIC设备和控制收发。
IIC总线有如下要求：
①各个节点设备必须具有IIC接口功能。
②各个节点设备必须共地。
③两根信号线必须接上拉电阻。
④ΠC总线上面的状态一般包括空闲状态、占有总线、释放总线等，包含了启动信号、停止信号、应答信号
等。
