Virtuoso 技巧---被锁定无法编辑的文件解锁

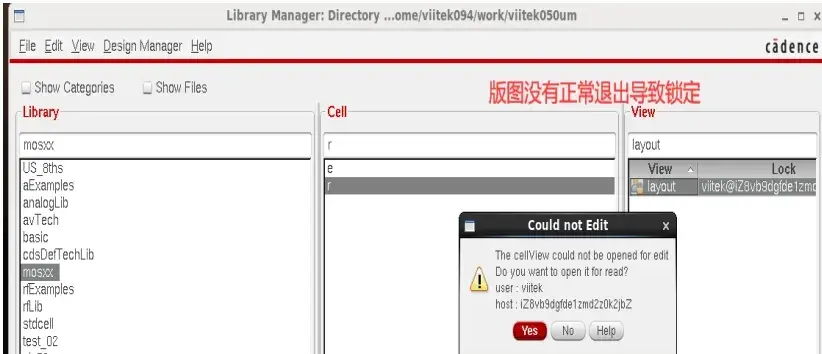

当版图没有正常退出时，有时会导致版图锁定。版图锁定后，打开之后是不能对其进行编辑的，如下图所示：

这时就要解除版图锁定状态，让版图可以进行编辑，方法如下：

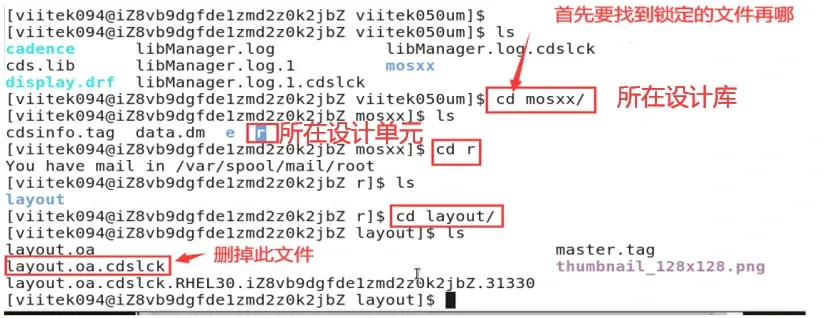

①首先进入VNC并打开终端。

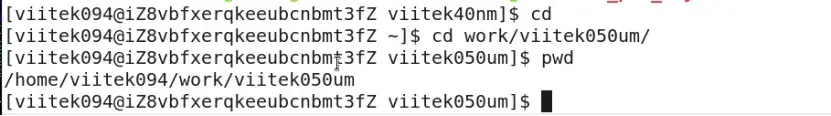

②cd进入自己的所做的项目中。(这个是以viitek050um为例)

③ls列出所有文件，找到并进入版图所在的设计库。

④ls列出所有文件，找到并进入版图所在的设计单元

⑤ls列出所有文件，找到并进入layout文件。

⑥ls列出所有文件，找到并删除layout.oa.cdslck文件。

即可正常进入版图。
