Altair SimSolid
Altair SimSolid是一款专为快速设计流程而开发的结构分析软件。与传统FEA相比，它消除了几何模型简化和网格划分这两个最耗时且专业知识要求较高的任务。它能够在几分钟内对具备完全几何特征的原始CAD装配体直接完成分析计算，而无需进行网格划分。
SimSolid可以分析传统有限元难以分析的复杂零件和大型装配体，只需使用普通计算机即可高效完成计算。SimSolid计算速度快而且准确，其精度控制方法使用了SimSolid独创的多通道自适应分析控制策略。
计算引擎基于对外部近似理论的突破性扩展。而外部近似是对有限元法（FEM）的拓展，其包括:
-
任意几何形状都可以用作"有限单元"
-
几何体中局部需关注的区域的基函数可以是任意阶数，并且与具体几何体形状无关。
SimSolid不使用传统有限元算法FEA中固有节点自由度（DOF）。
SimSolid的DOF是与模型的体积，体、面、线（Lline clouds）、点(point clouds)等几何形式相关的函数。这使得SimSolid能够处理几何缺陷，也能处理诸如间隙、穿透和不规则接触区域的这类装配几何缺陷。
SimSolid使用多次自适应分析来控制分析结果的精度。这种自适应是一直激活的，可以在全局或局部区域定义。该方法极其快速而有效。它能极大提高计算效率，而无需占用过大的内存，这使得在普通的个人电脑上就能快速分析复杂模型或者装配体。
为什么选择Altair SimSolid？
消除几何模型简化和网格划分
Altair SimSolid独一无二的技术完全消除了几何简化和网格划分的任务，这是传统FEA分析中最耗时、专业性要求极高且极其容易出错的两项任务。使用SimSolid，可在几分钟内完成模型准备工作（类似于传统分析方法中的网格前处理）。
分析复杂零件和大型装配
Altair SimSolid设计用于分析传统有限元难以处理的复杂零件和大型装配体。SimSolid 可以处理建模不够准确的几何体。其装配连接是业界前沿的，可以处理具有同隙和重叠的接触面。
在几秒到几分钟内获得结果
Altair SimSolid计算速度极快。在普通人的个人计算机上，测得的求解释时间通常是几秒到几分钟。使用SimSolid可以快速分析与对比多种设计方案。此外，SimSolid可以在单个零件级别指定精度控制，从而快速获得具有高精度的局部应力或者位移结果。
主要功能
可用的解决方案
线性静力学分析、模态分析、线性化分析、热分析、结构热耦合、非线性静力学分析（接触、材料和几何形状分析）、疲劳分析、线性叠加分析、线性动力学（时间、频率和随机响应。
材料
各向同性、弹塑性、正交各向异性、刚性部件和液体。
支持的连接类型
通过摩擦、螺栓、虚拟连接器、焊接（点焊、激光和角焊）、铆钉、粘合剂、接头和衬套粘合、滑动和分离。
边界条件
固定、滑动、铰链、力、压力、重力、热、惯性载荷、惯性释放、螺栓/螺母拧紧、流体静力、轴承、体积膨胀和收缩、分布和远程质量以及远程负载。
CAD连接
可读取所有常见的CAD/PLM文件格式，包括：CATIA、NX、PTC/Creo、Inventor、Fusion 360、SOLIDWORKS、JT、STEP、VDA、Parasolid、ACIS、PLMXML、CGR、STL。直接将数据集成到Onshape和Teamcenter。
结果类型

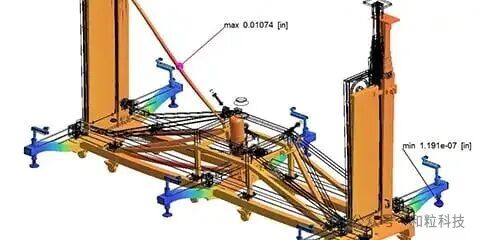

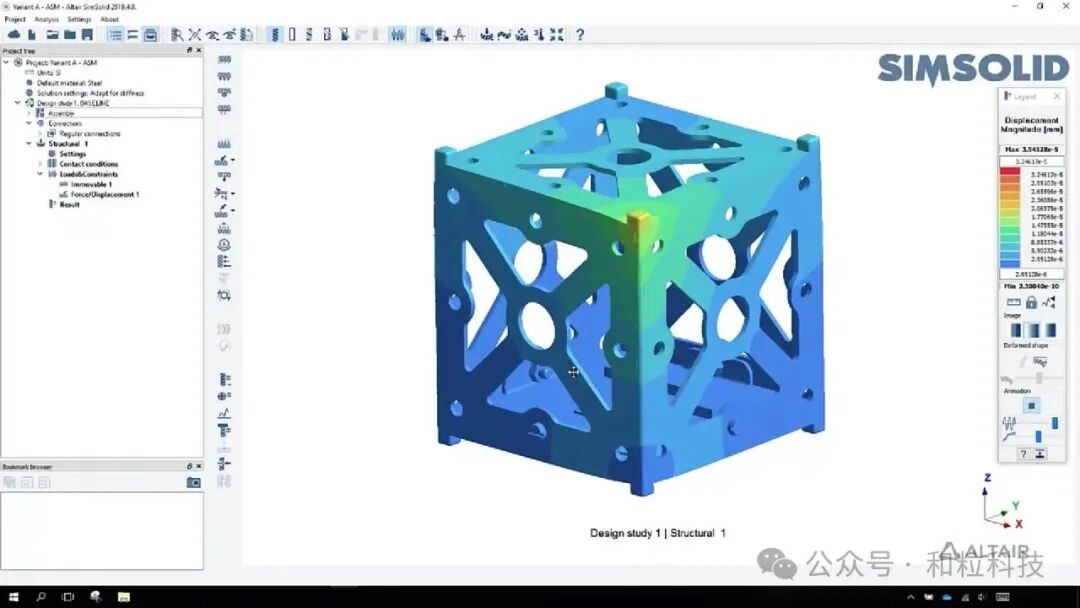

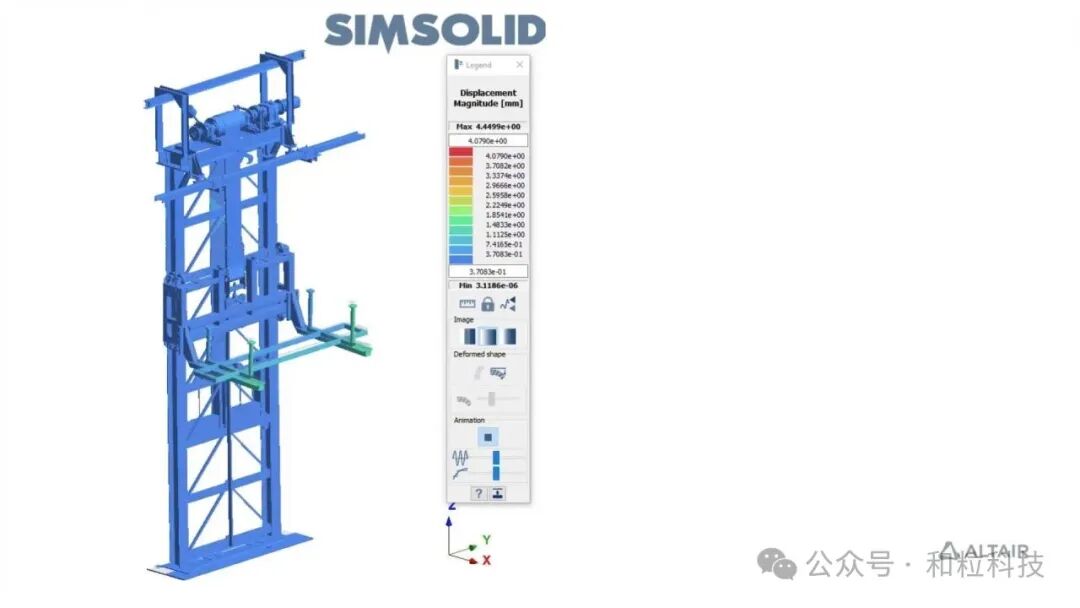

具有位移、应变和应力的云图；形变动画、最大/最小标签、探针、XY图、反作用力/接触力、螺栓/螺母力、焊点力、频率和模态形状、模态参与因子、安全系数。
功能特点
按设计速度执行仿真
仿真前载

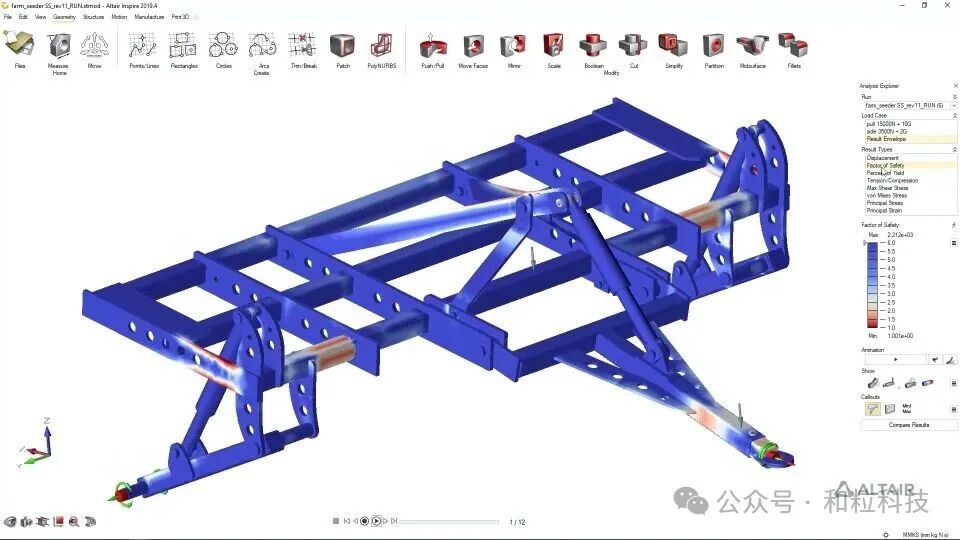

与Altair Inspire集成
