每天给手机充电，你有没有想过：
220V 市电插进插座，为什么输出到手机只有 5V/9V/20V 低压，还能稳定、安全、不发烫？
答案藏在充电头内部一颗小小的黑色芯片里，在手机充电头、PD 快充、氮化镓充电器的内部，有一颗决定安全与稳定的关键器件------光耦。
它虽小，却是 220V 高压与低压输出之间的隔离屏障，更是电压精准调节的通信员，是手机充电头（尤其是 PD/QC 快充）必不可少的核心器件。
本篇为你详细说明：晶台光耦在手机充电头中的工作原理、核心价值与典型选型方案。
充电头为什么必须使用光耦？

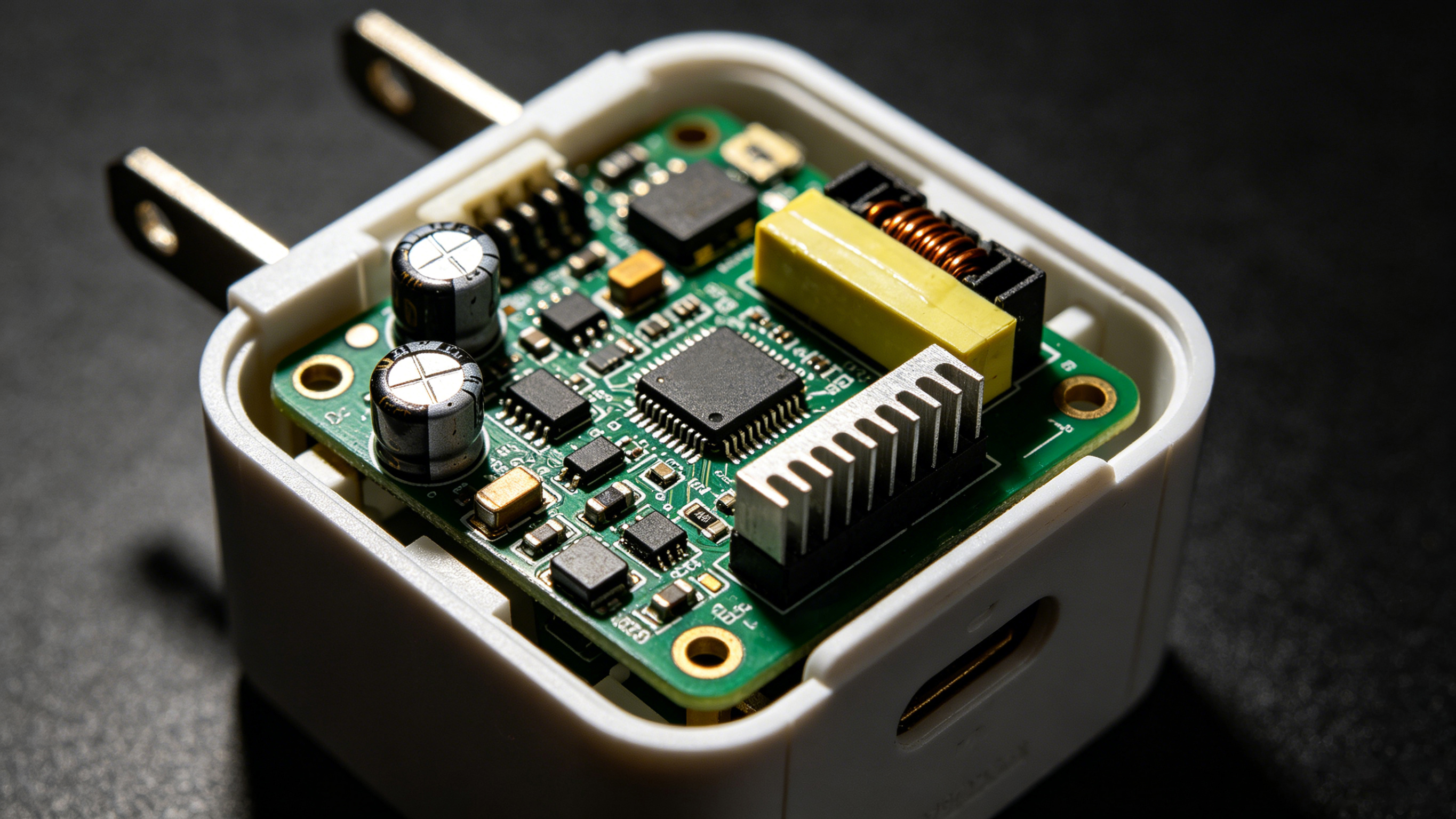

手机充电头采用开关电源架构，内部明显分为两个区域：
1.高压侧：220V 市电输入，存在强电风险；
2.低压侧：5V/9V/12V/20V 输出，与人手、手机直接接触。
为了满足安规并保障安全，高低压之间必须电气隔离。光耦的作用就是：只传输信号，不导通电流，在实现反馈控制的同时，彻底切断高压窜入低压的风险。
在充电头里，晶台光耦主要承担三大功能：
1.电气隔离： 阻断高压，满足安规，防触电、防击穿；
2.电压反馈： 实时把输出电压传回高压控制芯片，稳压不掉压；
**3.保护触发：**过压、过流、过热时快速关断，保护手机与充电头。
晶台光耦在充电头中的工作原理
晶台光耦由红外发光二极管+ 光电晶体管组成，通过"电 --- 光 --- 电" 转换实现隔离传输：
●低压侧采样电压 → 驱动 LED 发光；
●光穿过绝缘层→ 光电晶体管导通；
●信号传到高压侧→ 调整 PWM 占空比，稳定输出电压。
整个过程无电气连接、抗干扰强、响应快速，让充电头既安全又稳定。
晶台光耦在充电头中的核心优势
对比普通光耦，晶台光耦-晶体管光耦在充电头应用中具备明显优势：
1. 高隔离耐压，安全更可靠
主流型号隔离电压最高可达5000Vrms，远超充电器安规要求，高压防护更充足。
2. CTR 范围宽，电压反馈更精准
CTR（电流传输比）最高可达50%--600%，一致性好，配合TL431 实现高精度稳压，快充不跳档、不波动、不伤电池。
3. 宽温工作，长期更稳定
工作温度覆盖-55℃~+110℃，部分型号可达125℃，在快充高温环境下性能不漂移、寿命更长。
4. 更强抗干扰
在高频开关、EMI 复杂环境下，依然信号干净、不误触发，快充不中断、不重启。
5. 合规齐全，认证更轻松
符合RoHS、REACH、无卤素要求，通过CQC、UL、VDE等安规认证，大幅降低充电器认证成本与周期。
充电头常用晶台光耦型号推荐
结合手机充电头、氮化镓快充的应用场景，晶台光耦针对性提供以下晶体管光耦方案：
1. 普通手机充电头｜电压反馈专用
推荐型号：KL816X / KL817X / KL357X / KL3H4
●核心作用：实现高低压侧电气隔离，精准传输电压反馈信号；
●适配场景：5V/9V 常规充电头、20W-30W 基础 PD 快充、多口充电器；
●优势：隔离耐压充足、CTR 一致性好，能满足基础快充的稳压与安规需求。

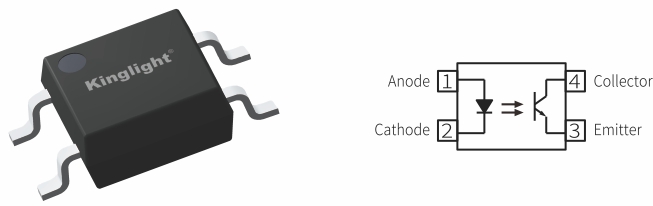

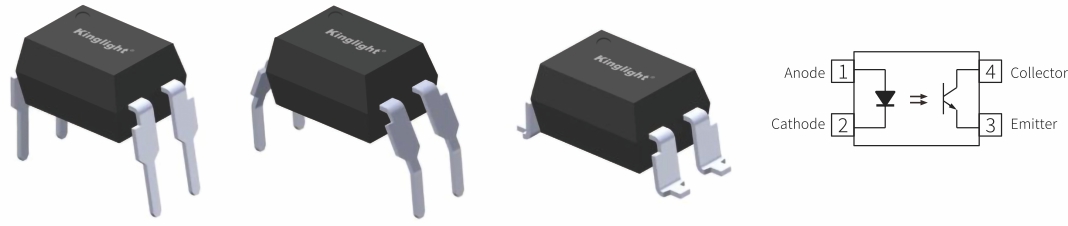

▲KL816X / KL817X 封装和原理图

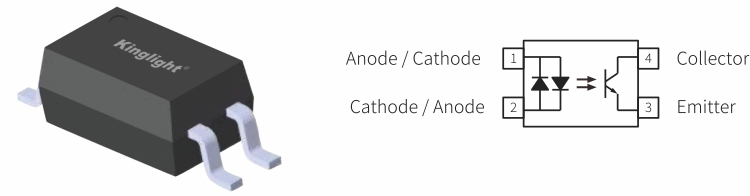

▲KL357X 封装和原理图
▲KL3H4 封装和原理图
2. 氮化镓快充头｜小型化 + 高可靠电压反馈
推荐型号：KL1018 / KL1019 / KL3H4
●核心作用：在超小PCB 空间内实现高压隔离与高精度电压反馈；
●适配场景：65W-120W 氮化镓 PD 快充、迷你口红快充、桌面快充适配器；
●优势：超薄小体积封装，适配GaN 充电器高密度布局；低功耗设计，降低快充温升，提升长期稳定性。

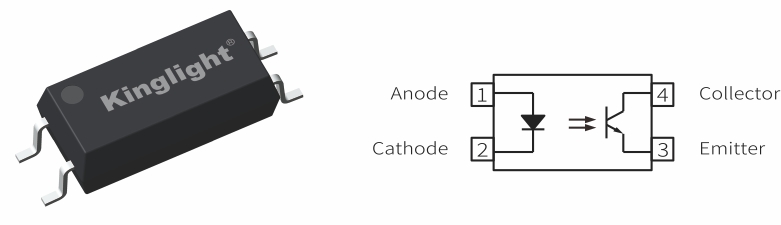

▲KL1018 / KL1019 封装和原理图
▲KL3H4 封装和原理图
总结
晶台光耦------晶体管光耦是手机充电头的安全核心与稳压核心：
●没有光耦，充电头不满足安规、存在高压风险；
●选用优质光耦，才能让快充更稳、更冷、更安全。
从普通5V 充电头，到 20W、65W、120W 氮化镓快充，每一次安全、稳定、快速的充电背后，都有晶台光耦在默默守护。晶台光耦更是以高隔离、高精度、小体积、高可靠的特性，成为电源厂商的优选方案。
