动态路由：路由器之间自动的进行路由传递

OSPF：开放式最短路径优先

工作原理：

1.发送hello消息，建立邻居关系

2.进行LSA（链路状态信息）泛洪，形成相同LSDB（链路状态数据库）-地图

3.运行SPF（最短路径优先）算法，得出最优路由放入路由表

问题：随着路由器或者链路数量增多，每台路由器需要维护LSDB随着增大，路由表随之增大，转发效率降低。

解决：划分区域（area）

区域分类：

骨干区域:area 0

非骨干区域：area 1 2 3 4...

区域部署原则：非骨干区域之间通信，必须与骨干区域相连

OSPF配置：

$R1$ ospf 1 进入ospf进程

$R1-ospf-1$ area 0 进入路由器所属的区域

$R1-ospf-1-area-0.0.0.0$ network 192.168.1.0 0.0.0.255

$R1-ospf-1-area-0.0.0.0$ network 12.1.1.0

0.0.0.255

查看ospf邻居关系：

$R2$ display ospf peer brief // dis os pee br

状态：full - 已完成状态

宣告区域内的直连网段反掩码

掩码：255.255.255.0

反掩码：0.0.0.255

验证：

1.配置完毕IP地址后，使用display ip interface brief 检查地址

2.配置完毕静态路由后，使用display ip route-table 检查路由表

3.配置完毕osfp后，使用display osfp peer brief 检查邻居关系-- full关系

使用display ip routing-table检查路由表

router ID：路由器标识（名字）

手工配置router id优先，若无手工配置，则路由器默认会将第一个配置的IP地址作为路由器的标识

配置route id：

$R2$ ospf 1 router-id 2.2.2.2

注意：

情形一：若之前路由器已经拥有router id，需要重置ospf进程才能生效

情形二：若路由器之前无router id（第一次配置时），无需重置osfp进程

重置osfp进程：< R2 >reset osfp process

$R5$ ospf 1 进入ospf

$R5-ospf-1$ import-route static 将静态路由引入到ospf协议中

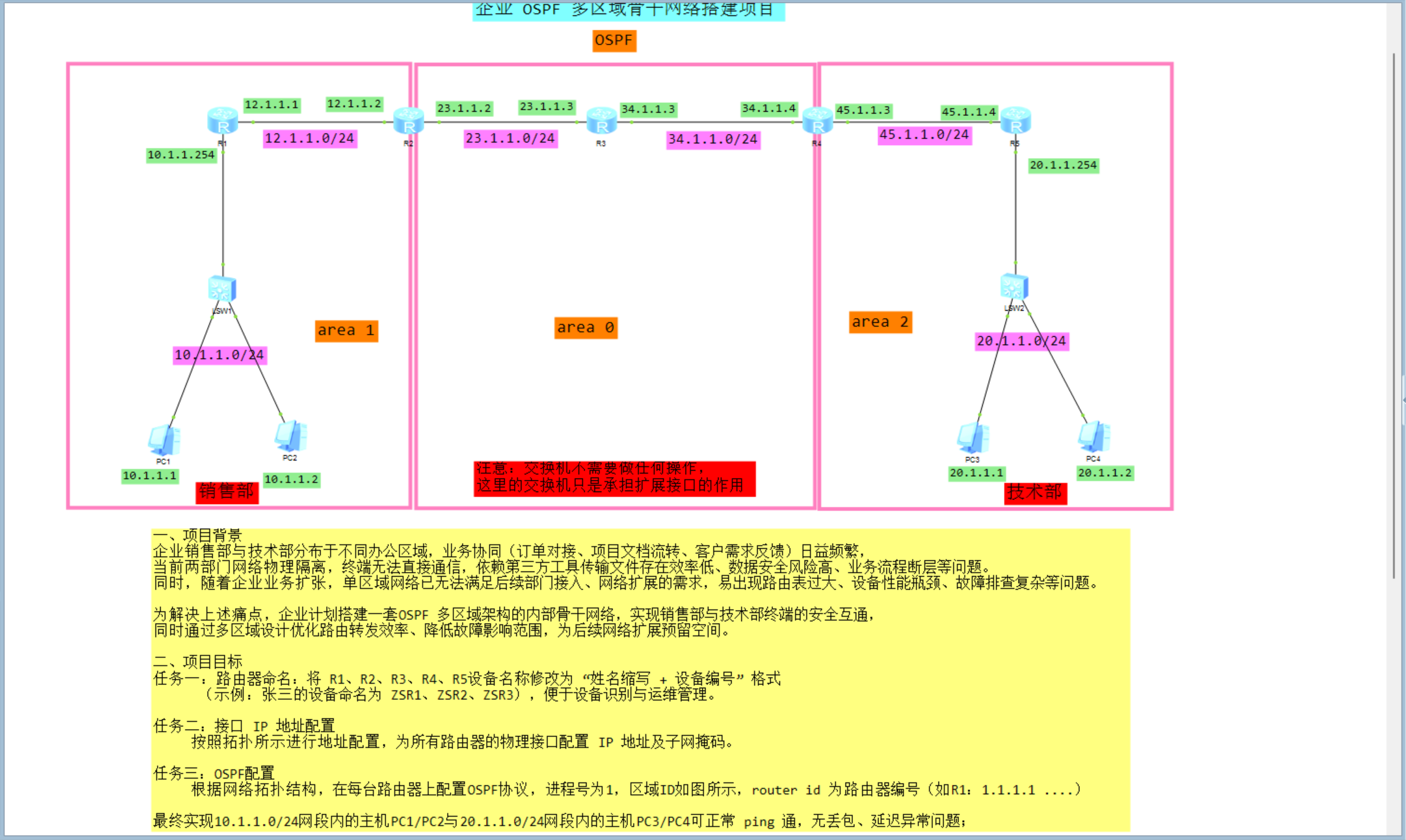

题目
