第一大题

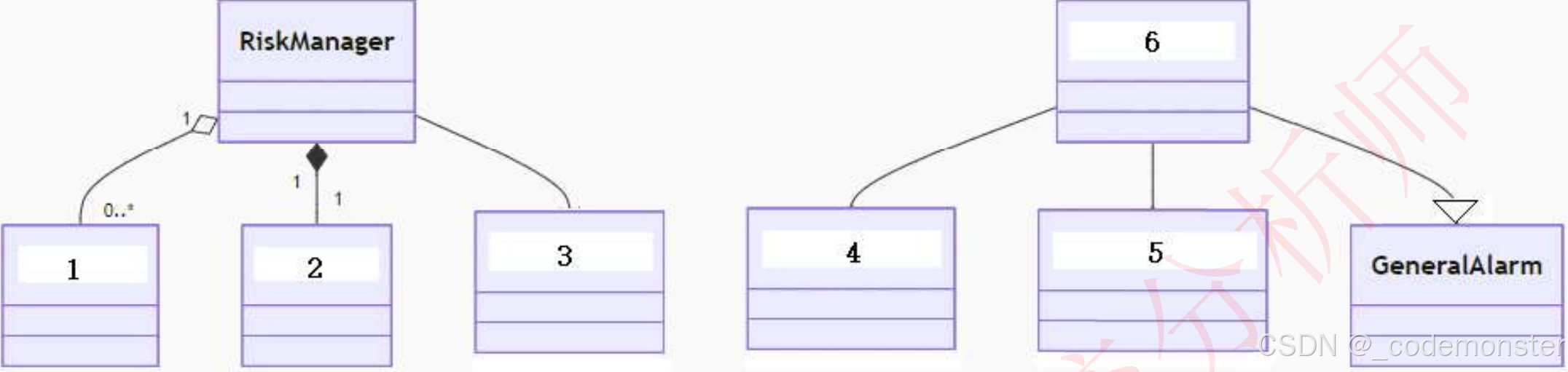

设计一个电力风险管理系统的类图。该系统管理以下核心风险信息:于中的风险评估和监控。电网风险信息(GridNetRisk):涉及电网运基建风险信息(InfraRisk):涉及电力基础设施(如变电站、输电线路)的风险管理。工作风险信息(WorkRisk):涉及现场作业安全和工作流程中的风险控制。并支持对分析结果的打印管理(PrintManager)和导出Excel管理系统还提供风险分析功能(RiskAnalysis),用警报类(GeneralAlarm)用于处理风险事件警报。所有风险信(ExportManager)。此外,系统包含一个通息通过一个主类(RiskManager)进行统一管理。该系统类图如下图所示:
类名选项如下:
a: WorkRisk b:GridNetRisk
C: InfraRisk d: RiskAnalysis
e: PrintManager f: ExportManager
g:GeneralAlarm h: RiskManagerg
基于上述系统描述和类图,回答以下问题:
问题1:在类图中,从选项a ~ h中选择合适的内类名填写1~ 6处空白位置。要求说明选择理由。
1、a
2、b
3、c
4、e
5、d
6、f问题2:类与类之间存在哪些关系?请按照耦合度从高到低排序。并基于类图描述,找出类图中箭头与类关因及正确关系。系对应错误的地方(至少一处),说明错误原
类之间有六种关系,耦合度从高到低排序及定义如下:
实现。耦合度最高:实现类必须完全遵循接口的契约,接口的任何变更都会强制实现类修改。
泛化。高耦合:子类继承父类的实现细节,父类修改可能直接破坏子类功能。
组合。强依赖:部分对象的生命周期完全由整体对象控制(同生共死)。
聚合。中度耦合:部分对象可独立于整体对象存在,但仍有从属关系。
关联。低耦合:类间通过引用交互(如成员变量),但无生命周期依赖。
依赖。耦合度最低:临时性使用(如方法参数、局部变量),无长期引用。类图中箭头与关系对应错误及原因:
错误位置:6(RiskAnalysis)到类GeneralAlarm的箭头表示泛化关系(继承)。错误原因:系统描述中,GeneralAlarm 是通用警报类,而RiskAnalysis 是风险分析功能,两者无继承关系。RiskAnalysis 应使用 GeneralAlarm(依赖或关联),而不是继承它。题干中,GeneralAlarm 处理风险事件警报,而RiskAnalysis负责分析逻辑,继承关系不符合职责分离原则(RiskAnalysis 不是一种警报)。正确关系:应改为关联关系。问题3:UML中有哪些主要视图?这些视图分别由哪些UML图组成?
用例视图:用例图
逻辑视图:类图、对象图
进程视图:交互图、活动图、状态图
开发视图:组件图
物理视图:部署图
