ISP-3A 模块理解

• [3A 模块概念](#3A 模块概念)
• • • [3A 算法模块具体分析](#3A 算法模块具体分析)
    • [AF Stat（对焦统计）](#AF Stat（对焦统计）)
    • [AE 自动曝光](#AE 自动曝光)
    • AWB（自动白平衡）

3A 模块概念

在典型的相机系统中，3A（AE、AWB、AF）遵循统一的统计闭环收敛流程：

ISP 统计 → HAL 解析 → 3A 算法 → 控制参数 → 下一帧（重复，直至收敛）

并且，在触发 Shutter（拍照）之前，软件栈必须等待 3A 均处于"已收敛"状态（或达到超时阈值），以确保最终图像曝光准确、白平衡自然、对焦清晰。

3A 算法软件实现机制

3A 算法的软件实现机制可以包括统计值获取和解析、算法调用和结果返回的完整流程。

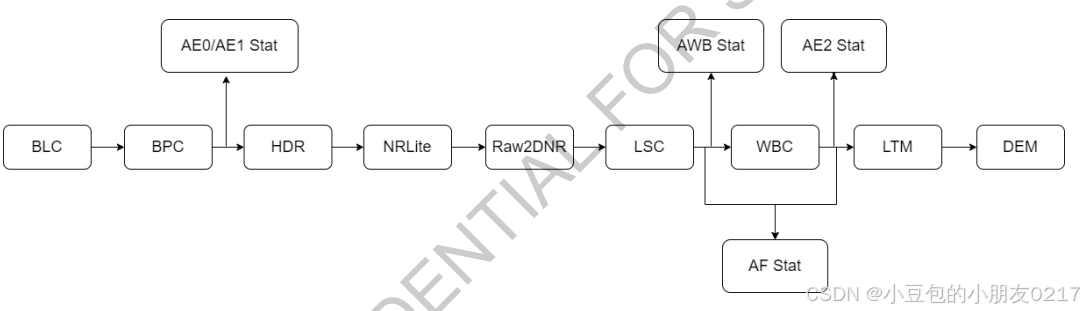

以 AX 平台为例，3A 统计在 Pipeline 中的位置：

在做 ISP 算法设计时，尽量减少各算法模块之间的耦合。

1. AE0 Stat（曝光统计）------ BPC（坏点校正）之后、HDR 之前

   • 避开坏点干扰：坏点会产生极亮或极暗的异常值，若在 BPC 之前统计，会严重拉偏亮度均值。
   • 保留原始线性亮度：放在 HDR 之前，此时数据仍是线性的 RAW 域，曝光算法可以直接映射到曝光时间/增益，无需逆 HDR 曲线。
   • 早统计可减少延迟：曝光控制对实时性要求最高，越早获得统计，下一帧曝光调整越快。

2. AWB Stat（白平衡统计）------ LSC（镜头阴影校正）之后、WBC（白平衡校正）之前

   • 消除镜头阴影影响：LSC 修正了镜头四周暗角（R/G/B 衰减不均），若不校正，四周色偏会误导 AWB 统计。
   • RAW 域色温敏感度高：在乘白平衡增益之前统计，算法能直接估计场景色温，避免"循环依赖问题"（AWB 用上一次的增益来统计下一次的增益）。
   • 避开非线性处理：WBC 之后还有 LTM 等局部调整，会改变局部色温关系，因此必须在这些非线性模块之前。

3. AE2 Stat（高级曝光/局部补偿）------ 白平衡之后、色调映射之前

   • 获取带白平衡的图像亮度：此时 R/G/B 已乘以正确的白平衡增益，亮度值更接近人眼感知（人眼对绿色最敏感，白平衡后的 RGB→亮度转换更准确）。
   • 支持局部曝光补偿（如背光检测）：LTM 会改变局部对比度，若在其之后统计，无法区分"真实曝光不足"还是"LTM 压暗处理"。
   • 配合 HDR 合成后的全局亮度评估：AE2 通常用于高动态场景下的最终曝光微调。

在 WB 后做曝光统计呢？主要是为了保证在不同色温下画面亮度是相同的。

4. AF Stat（对焦统计）
   • LSC→WBC：RAW 域高频信息（相位差、对比度）------ 相位对焦（PDAF）：利用未乘白平衡增益的原始 Bayer 数据计算相位差。
   • WBC→LTM：彩色域边缘信息（RGB 梯度）------ 对比度对焦（CDAF）：利用白平衡校正后的彩色图像计算边缘清晰度。

3A 算法模块具体分析

AF Stat（对焦统计）

在拍照时，镜头需要前后移动来使得画面变得清晰，AF 统计模块的任务就是告诉算法当前画面有多清晰，算法根据这个值来决定镜头的移动方向。而清晰 = 边缘明显 = 明暗变化剧烈 。故AF 模块的核心是：检测画面里明暗变化有多剧烈。

一般使用滤波器来检测边缘，一般变化大的地方输出大的数字，变化小的地方输出小数字。不同方向的边缘都能反映清晰度，故会使用多个滤波器。

自动对焦技术，指目标场景在成像系统中准确清晰成像的自动调节的过程，通常分为主动对焦和被动对焦。

被动对焦利用入射的光线和图像信息进行分析来调节对焦，包括相位检测对焦 PDAF 和对比度检测聚焦 CDAF。

（1）CDAF（反差对焦/对比度对焦）

核心原理

通过计算图像的对比度（锐度）来判断是否合焦，对比度最大时即为合焦点。

工作流程

移动镜头 → 获取图像 → 计算 FV(对比度) → 判断是否峰值 → 继续移动/停止

关键概念

概念	说明
FV (Focus Value)	对比度/锐度评价值，越大越清晰
单峰曲线	合焦点处 FV 最高，两侧递减
爬山搜索	往 FV 上升方向移动，下降则回退

优点

• 无需特殊硬件，成本低
• 精度高，可达到像素级
• 适用所有场景（只要有纹理）

缺点

• 速度慢：需要多次搜索才能找到峰值
• 暗光失效：噪声大，FV 不准确
• 低纹理失效：白墙等无纹理场景，FV 无变化

适用场景

光线充足 + 有纹理 + 对速度要求不高（如风景、静物拍照）

（2）PDAF（相位对焦）

核心原理

通过传感器上专门的相位差像素，检测左右光束的相位差，直接计算镜头应移动的距离。

工作流程

传感器相位差像素 → 计算 PD 值(相位差) → 一步算出目标位置 → 镜头直接移动到位

关键概念

概念	说明
PD 值	相位差值，反映当前失焦方向和程度
掩蔽像素	传感器上专门用于相位检测的像素
一步到位	计算出 PD 值后，直接跳转到合焦位置

优点

• 速度快：无需多次搜索，1-2 步完成
• 暗光可用：主动检测光束，不依赖图像内容
• 运动场景友好：追焦能力强

缺点

• 需要特殊硬件：传感器必须带相位差像素
• 成本较高：工艺更复杂
• 精度受限：受相位差像素密度影响

适用场景

暗光 + 低纹理 + 需要快速对焦（如运动抓拍、视频追焦）

AF 模块在 RAW 域统计图像 FV，可以有效避免 ISP（降噪模块）影响图像的对比度信息。

为什么在 RAW 域做（BPC 之后、HDR 之前）？

• 避免降噪影响：RAW 域的噪声虽大，但对比度信息最原始。一旦经过 NRLite/Raw2DNR 等降噪模块，微弱的边缘高频信息可能被抹平，导致 FV（对焦评价值）灵敏度下降，出现"对焦犹豫"。
• RAW 域响应线性：相比经过 HDR 合成或 Gamma 校正后的图像，RAW 域的亮度变化与镜头物理失焦程度呈更线性的关系。

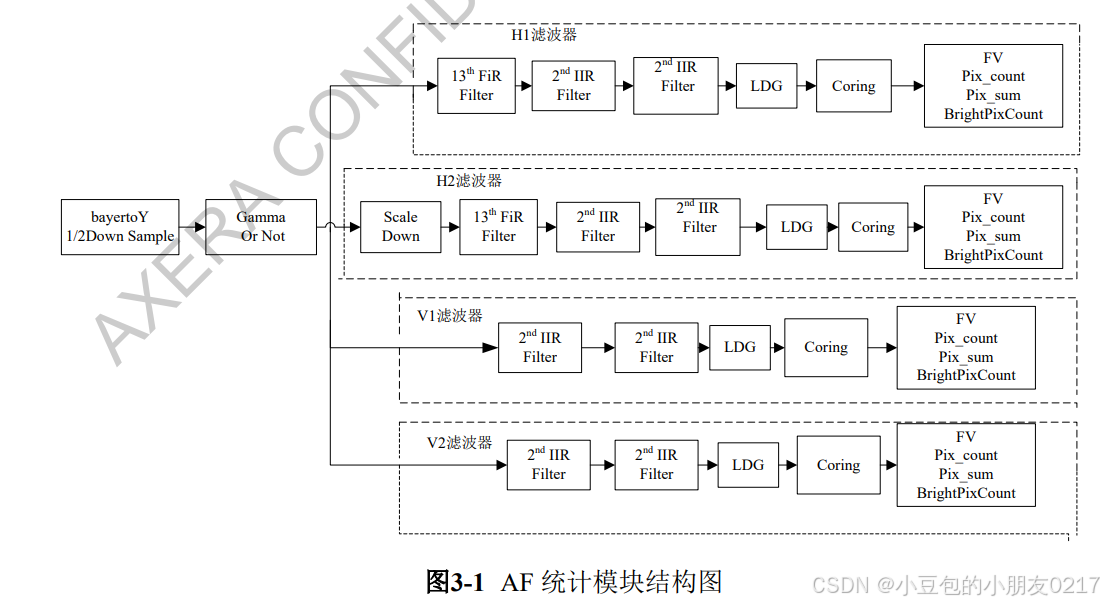

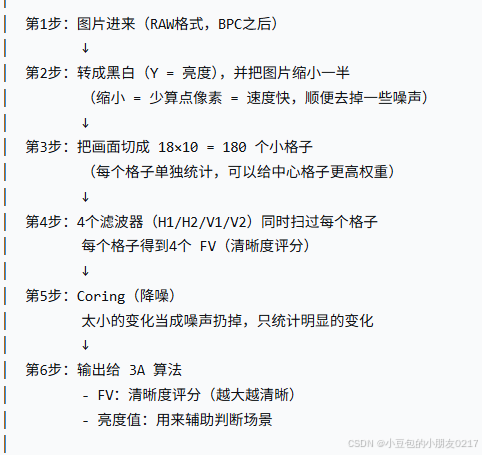

AX 平台上 AF 模块一共提供四组滤波：分别是水平方向滤波 H1、H2（检测垂直边缘的清晰度）和垂直方向滤波 V1、V2（检测水平边缘的清晰度）。每组滤波分别输出各自的 FV（滤波结果）、像素个数、像素值、高亮像素值。Raw 图进入 AF 模块后，先转成 1/2 分辨率的 Y 值图，后根据参数选择是否做 Gamma，然后分窗口统计水平和垂直方向统计信息，最后进行 Coring。

这种设计通过早期介入（RAW 域）+ 多方向滤波 + 分窗统计 + Coring 去噪，在保持对焦灵敏度（FV）的同时，最大程度隔离了 ISP 后续模块对对比度信息的污染。

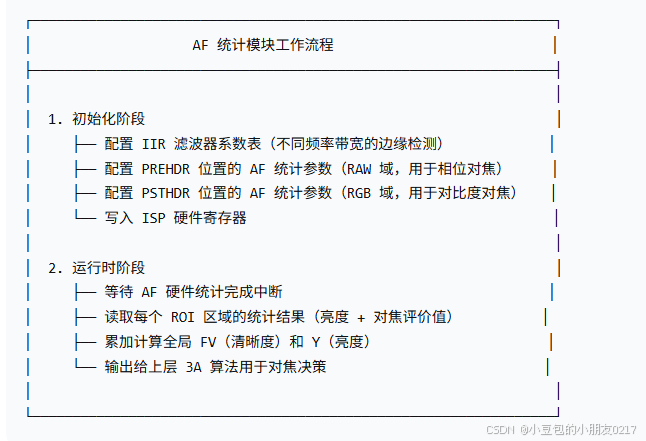

核心价值：AX 平台的 AF 统计模块在 RAW 域（BPC 之后、HDR 之前）对图像进行 1/2 下采样转 Y，通过 H1/H2/V1/V2 四组滤波器分别提取水平和垂直方向的边缘信息，经 Coring 去噪后输出 FV、亮度等统计量，供上层 AF 算法（PDAF + CDAF）使用。同时支持在 PSTHDR 位置（LTM 之后）配置第二组统计，实现多位置融合。

AE 自动曝光

AE 算法是 AF 正常工作的绝对前提。无论是 CDAF 还是 PDAF，都极度依赖亮度信息：亮度太低，信噪比差，AF 容易出现找不到焦点、反复振荡；亮度过曝，造成边缘被削顶，AF 聚焦失败等。通常，AF 需要用到的 AE 信息包括，增益信息，主要用来辅助判断当前噪声水平，并根据噪声水平调整梯度判断阈值、爬山算法峰值判断阈值等；快门信息，用来辅助判断 AF 清晰度统计区域、指导电机运动等；亮度变化信息，用于辅助判断物距的变化等；

AE 算法同样也需要 AF 算法提供的信息，常见的包括：对焦 ROI 坐标，辅助 AE 测光，保证对焦主体亮度合适；对焦状态，用于决定 AE 状态，如聚焦搜索过程中，需要保持 AE 稳定等；对焦距离（物距），用于辅助判断闪光灯是否开启等。

AE 的作用：让画面亮度合适。

AE 控制：快门，模拟增益，数字增益

曝光统计本质上就是 RGB 三通道（实际是 R/Gr/Gb/B 四通道）加权平均得到亮度 Y。人眼对绿色最敏感，对红、蓝相对不敏感。所以计算亮度时，绿色的权重最高。AX 平台允许用户自定义加权系数。

测光模式：测光就是成像设备对成像场景的光线强度进行测量，并根据光线强度计算出相应的曝光控制因素，使成像设备的画面亮度合适。

中央重点测光

主要测量画面中央区域的亮度，同时也会兼顾边缘区域，但中央区域拥有更大的权重。这主要是由于在进行拍摄时，目标物体往往会处于画面中心位置。

在车载监控场景中，天空占比过多 → AE 读出来画面偏亮 → 地面/路面欠曝。我们就需要调整权重表，降低天空区域的权重，提高地面区域的权重。AX 平台通过 nGridWeightTable 支持完全自定义的权重分布。

AE 算法是全局生效的：提亮就全屏提亮，压暗就全屏压暗。不存在"只提亮暗区、不同时提亮亮区"这种操作。因为 sensor 曝光控制（快门、增益）是全局寄存器。

在逆光场景时，高亮区和暗部亮度差异过大，sensor 动态范围有限，无法同时兼顾。就必须选择优先暗部还是高亮区，或者使用 HDR 进行处理。

长帧：暗部曝光正常 │

│ ├── 短帧：高亮区曝光正常 │

│ └── 多帧合成：取长帧的暗部 + 短帧的高亮区

在低光照场景下，曝光增益（尤其是数字增益）会放大噪声，需要在两者之间找平衡。即 YUV2DNR/YUV3DNR。

车辆从晴朗户外快速进入隧道（亮→暗）或驶出隧道（暗→亮）时，AE 算法如何避免画面过曝、欠曝或闪烁？

传统 AE 算法依赖"反馈-调节"的闭环机制，在亮度平稳变化时表现良好。但在亮度瞬间跳变时，若处理不当，就会出现几秒的全黑或刺眼过曝，严重影响用户体验和后续算法（如识别、跟踪）的稳定性。

AE 可调的参数有快门、模拟增益、数字增益/ISP 增益。不同参数的调整速度和副作用不同，必须明确优先级。

快门优先：无论变亮还是变暗，快门都是最快、最干净的调节方式。

模拟增益优于数字增益：模拟增益引入的噪声相对较小。

设置合理上限：

快门上限：防止进隧道时因曝光时间过长导致运动拖影。

增益上限：防止噪声过大导致画面"噪点"。

曝光收敛速度，即场景亮度突变后，亮度从当前亮度收敛到目标亮度并稳定所需的时间（帧数）。

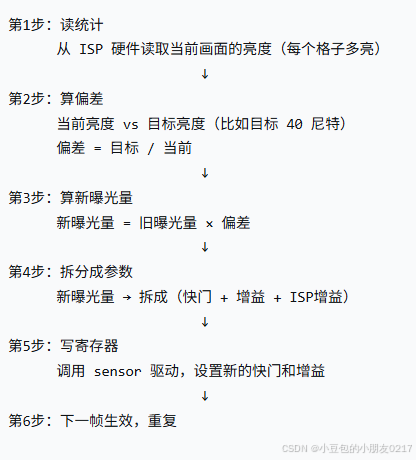

AE 模块 = 从 ISP 读亮度统计 → 跟目标亮度比较 → 算出新的快门/增益 → 直接写 sensor 驱动 → 重复直到亮度稳定（收敛）。用户可以自己实现整套 AE 逻辑，也可以直接用 SDK 默认 AE 并通过 Tuning 工具调参。

AWB（自动白平衡）

AWB 是让白色物体在不同光源下都能呈现白色的技术。

AWB 本质：估计当前色温 → 计算 R 和 B 的补偿增益。

AWB = 统计 RGB 分块值 → 筛选白色点 → 估计色温 → 计算归一化 RGB 增益 → 写入 WBC 硬件。过程中与 AE、CCM、LSC 联动，特殊场景（单色、混合光、暗光）有专门处理策略。 → 计算归一化 RGB 增益 → 写入 WBC 硬件。过程中与 AE、CCM、LSC 联动，特殊场景（单色、混合光、暗光）有专门处理策略
