一、顶级架构一句话总结

节点 → DDS通信 → 话题/服务/动作 → 参数 → 工具链 → 机器人应用

ROS2（Robot Operating System 2）是新一代开源机器人操作系统，采用DDS作为通信中间件，去掉了ROS1的Master节点，提供更好的实时性和安全性。

二、ROS2 vs ROS1核心对比

主要区别：

|----------|------------|--------------------------------|
| 特性 | ROS1 | ROS2 |
| 通信中间件 | 自定义TCP/UDP | DDS（Data Distribution Service） |
| Master节点 | 有（单点故障） | 无（去中心化） |
| 实时性 | 有限 | 支持硬实时 |
| 安全性 | 基础 | 支持加密认证 |
| 多机器人 | 复杂 | 原生支持 |
| 跨平台 | Linux为主 | Linux/Windows/macOS |
| Python版本 | Python2/3 | Python3 |

ROS2的优势

  1. 去中心化架构：没有Master节点，任何节点故障不影响其他节点

  2. DDS通信：工业级通信标准，支持QoS（服务质量）配置

  3. 实时性：支持硬实时操作系统（RTOS）

  4. 安全性：支持DDS-Security，提供加密和认证

  5. 多语言支持：C++、Python、Java等

三、ROS2核心概念

1. 节点（Node）

节点是ROS2的基本执行单元，每个节点负责一个特定功能。

python 复制代码
#!/usr/bin/env python3
import rclpy
from rclpy.node import Node

class MinimalNode(Node):
    def __init__(self):
        super().__init__('minimal_node')
        self.get_logger().info('ROS2节点已启动！')

def main(args=None):
    rclpy.init(args=args)
    node = MinimalNode()
    rclpy.spin(node)
    node.destroy_node()
    rclpy.shutdown()

if __name__ == '__main__':
    main()

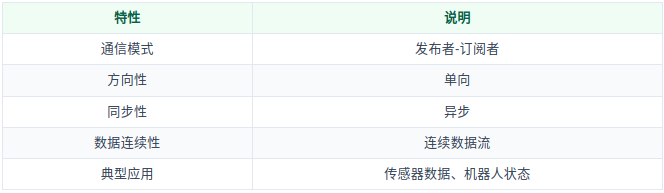

2. 话题（Topic）

话题是节点间的单向异步通信方式，发布-订阅模式。

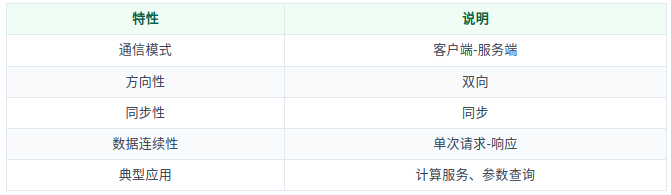

3. 服务（Service）

服务是节点间的双向同步通信方式，请求-响应模式。

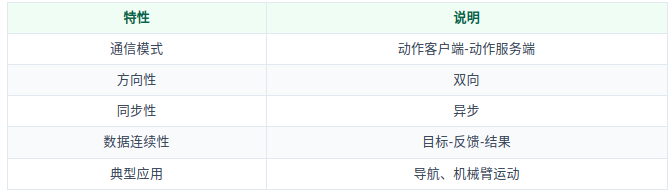

4. 动作（Action）

动作是节点间的双向异步通信方式，支持反馈和取消。

5. 参数（Parameter）

参数是节点的配置选项，支持运行时修改。

python 复制代码
class ParamNode(Node):
    def __init__(self):
        super().__init__('param_node')

        # 声明参数
        self.declare_parameter('robot_name', 'my_robot')
        self.declare_parameter('max_speed', 1.0)

        # 获取参数
        robot_name = self.get_parameter('robot_name').value
        max_speed = self.get_parameter('max_speed').value

        self.get_logger().info(f'机器人名称: {robot_name}')
        self.get_logger().info(f'最大速度: {max_speed}')

四、ROS2架构详解

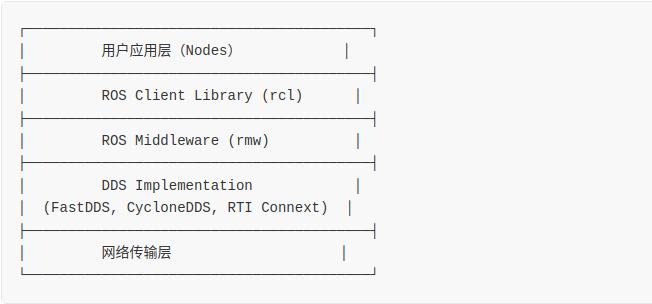

1. 中间件层（Middleware）

ROS2使用DDS作为通信中间件：

2. DDS（Data Distribution Service）

DDS是OMG（对象管理组织）定义的工业级通信标准：

  • DCPS（Data-Centric Publish-Subscribe）：以数据为中心的发布订阅

  • DDSI-RTPS：DDS互操作协议

  • QoS（Quality of Service）：服务质量策略

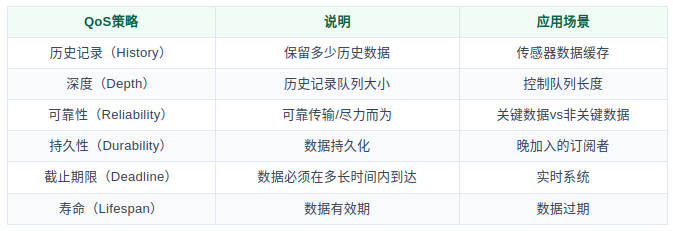

3. QoS策略（服务质量）

ROS2提供多种QoS策略配置：

python 复制代码
from rclpy.qos import QoSProfile, ReliabilityPolicy, DurabilityPolicy

# 定义QoS配置
qos_profile = QoSProfile(
    reliability=ReliabilityPolicy.BEST_EFFORT,
    durability=DurabilityPolicy.VOLATILE,
    depth=10
)

# 使用QoS创建发布者
self.publisher = self.create_publisher(
    String,
    'sensor_data',
    qos_profile
)

五、ROS2文件系统结构

工作空间（Workspace）：

python 复制代码
ros2_ws/
├── src/                          # 源代码目录
│   ├── package1/                # 功能包1
│   │   ├── CMakeLists.txt       # CMake构建文件
│   │   ├── package.xml          # 包清单文件
│   │   ├── include/             # 头文件
│   │   ├── src/                 # 源文件
│   │   ├── launch/              # launch文件
│   │   ├── msg/                 # 自定义消息
│   │   ├── srv/                 # 自定义服务
│   │   └── action/              # 自定义动作
│   └── package2/
├── build/                        # 编译输出
├── install/                      # 安装目录
└── log/                          # 日志目录

package.xml（包清单）：

python 复制代码
<?xml version="1.0"?>
<?xml-model href="http://download.ros.org/schema/package_format3.xsd" schematypens="http://www.w3.org/2001/XMLSchema"?>
<package format="3">
<name>my_package</name>
<version>0.0.1</version>
<description>一个示例ROS2包</description>

<maintainer email="your@email.com">Your Name</maintainer>
<license>Apache-2.0</license>

<buildtool_depend>ament_cmake</buildtool_depend>

<depend>rclcpp</depend>
<depend>std_msgs</depend>

<test_depend>ament_lint_auto</test_depend>

<export>
    <build_type>ament_cmake</build_type>
</export>
</package>

CMakeLists.txt（构建文件）：

python 复制代码
cmake_minimum_required(VERSION 3.8)
project(my_package)

if(CMAKE_COMPILER_IS_GNUCXX OR CMAKE_CXX_COMPILER_ID MATCHES "Clang")
  add_compile_options(-Wall -Wextra -Wpedantic)
endif()

find_package(ament_cmake REQUIRED)
find_package(rclcpp REQUIRED)
find_package(std_msgs REQUIRED)

add_executable(my_node src/my_node.cpp)
ament_target_dependencies(my_node rclcpp std_msgs)

install(TARGETS
  my_node
  DESTINATION lib/${PROJECT_NAME}
)

ament_package()

六、ROS2常用命令行工具

1. 节点操作

python 复制代码
# 运行节点
ros2 run package_name node_name

# 列出所有节点
ros2 node list

# 查看节点信息
ros2 node info /node_name

# 查看节点日志
ros2 node list --show-args

2. 话题操作

python 复制代码
# 列出所有话题
ros2 topic list

# 查看话题数据
ros2 topic echo /topic_name

# 查看话题信息
ros2 topic info /topic_name

# 发布话题数据
ros2 topic pub /topic_name std_msgs/String "data: 'Hello ROS2'"

# 查看话题频率
ros2 topic hz /topic_name

# 查看话题带宽
ros2 topic bw /topic_name

3. 服务操作

python 复制代码
# 列出所有服务
ros2 service list

# 查看服务类型
ros2 service type /service_name

# 调用服务
ros2 service call /service_name std_srvs/srv/Trigger

# 查看服务详情
ros2 service find std_srvs/srv/Trigger

4. 参数操作

python 复制代码
# 列出节点参数
ros2 param list /node_name

# 获取参数值
ros2 param get /node_name param_name

# 设置参数值
ros2 param set /node_name param_name value

# 加载参数文件
ros2 param load /node_name params.yaml

# 保存参数到文件
ros2 param dump /node_name > params.yaml

5. Launch文件操作

python 复制代码
# 运行launch文件
ros2 launch package_name launch_file.py

# 显示launch文件描述
ros2 launch package_name launch_file.py --show-description

七、ROS2工作空间创建与构建

创建工作空间

python 复制代码
# 创建工作空间目录
mkdir -p ~/ros2_ws/src
cd ~/ros2_ws/src

# 创建功能包
ros2 pkg create --build-type ament_cmake my_package \
  --dependencies rclcpp std_msgs

# 或者创建Python包
ros2 pkg create --build-type ament_python my_py_package \
  --dependencies rclpy std_msgs

构建工作空间

python 复制代码
cd ~/ros2_ws

# 编译所有包
colcon build

# 编译特定包
colcon build --packages-select my_package

# 编译时显示详细信息
colcon build --event-handlers console_direct+

# 并行编译
colcon build --parallel-workers 4

# 源化设置文件
source install/setup.bash

八、调试技巧

日志系统

python 复制代码
# Python日志级别
self.get_logger().debug('调试信息')
self.get_logger().info('普通信息')
self.get_logger().warn('警告信息')
self.get_logger().error('错误信息')
self.get_logger().fatal('致命错误')

# C++日志级别
RCLCPP_DEBUG(this->get_logger(), "调试信息");
RCLCPP_INFO(this->get_logger(), "普通信息");
RCLCPP_WARN(this->get_logger(), "警告信息");
RCLCPP_ERROR(this->get_logger(), "错误信息");
RCLCPP_FATAL(this->get_logger(), "致命错误");

ROS2图形化工具

python 复制代码
# 计算图可视化
rqt_graph

# 控制台工具
rqt_console

# 绘图工具
rqt_plot

# 数据可视化
rviz2

# ROS2命令行综合工具
rqt

九、终极总结

ROS2 = 去中心化 + DDS通信 + 实时安全 + 多平台支持

  • 核心概念：节点、话题、服务、动作、参数

  • 架构特点：去中心化，无Master节点

  • 通信中间件：DDS工业标准，支持QoS配置

  • 开发工具：ros2命令行、rqt、rviz2

  • 构建系统：colcon、ament_cmake、ament_python

  • 生态系统：导航、SLAM、感知、控制

掌握ROS2核心概念，开启机器人开发之旅！
