Smart Link 与 Monitor Link 技术详解

一、Smart Link 简介

1.1 Smart Link 产生背景与技术定位

Smart Link 是一种专为双上行组网场景设计的二层链路快速收敛高可靠性技术，核心解决传统生成树协议（STP/RSTP）在接入层双上行场景中收敛速度慢、配置复杂的痛点。

1.1.1 协议属性

Smart Link 是 H3C/华为私有协议，并非IEEE国际标准协议，仅在厂商自有设备上支持。

1.1.2 收敛速度对比

Smart Link 收敛速度 ：亚秒级（小于1秒），典型收敛时间为 10-300毫秒（100-300厘秒，1厘秒=0.01秒），业务无感知。
STP/RSTP 收敛速度：通常需要1秒左右，无法满足语音、视频等实时业务的高可用需求。

1.1.3 快速收敛的核心原因

拓扑固定：仅适用于双上行拓扑，每个 Smart Link 组固定包含两个端口，无需处理复杂的多端口拓扑计算。
机制简单：采用主备端口直接切换机制，无需复杂的选举过程、替代端口计算或协议协商，直接通过CPU指令完成切换。

1.2 基本工作原理

Smart Link 采用主备端口（Master/Slave）机制实现链路备份与快速切换：

正常状态：主端口（Master Port）处于转发状态，承载所有业务流量；备用端口（Slave Port）处于阻塞状态，防止环路产生。
故障切换：当主端口或其上行链路发生故障时，系统立即将备用端口切换为转发状态，流量在毫秒级内完成切换。
恢复回切：主端口链路恢复后，可根据配置的回切时间（WTR）自动将流量切回主端口，避免链路震荡导致的频繁切换。

1.3 拓扑与端口/VLAN配置详解

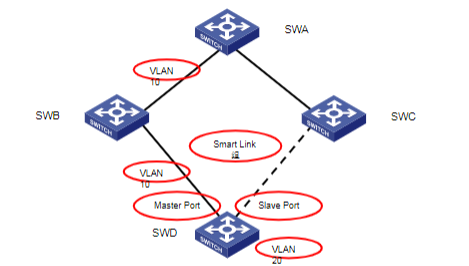

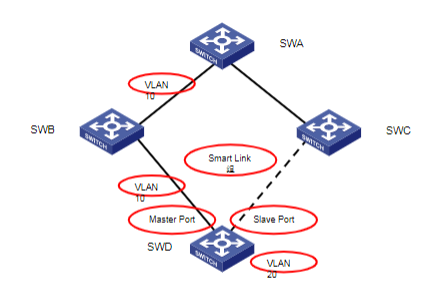

下图为典型的 Smart Link 双上行组网拓扑：

1.3.1 端口组成说明

Smart Link 组 ：由 SWD 上的两个上行端口组成，分别是：
- Master Port（主端口）：SWD 连接 SWB 的端口，正常状态下处于转发状态，承载业务流量。
- Slave Port（副端口/备用端口）：SWD 连接 SWC 的端口，正常状态下处于阻塞状态，不转发保护VLAN流量。
主备端口的角色固定，切换过程中不会改变端口本身的配置，仅改变转发状态。

1.3.2 VLAN配置说明

控制VLAN（示例：VLAN 10） ：

图中SWB与SWD、SWA与SWB之间的链路都承载VLAN 10，这是Smart Link的控制报文专用VLAN。
- 作用：用于转发 **FLUSH报文（MAC地址刷新报文）**和链路状态检测报文，实现链路状态检测、切换通知和全网MAC地址刷新。
- 特点：控制VLAN报文仅在设备间交互，不承载用户业务流量。
保护VLAN（示例：VLAN 20） ：

图中SWD侧标注的VLAN 20，是Smart Link需要保护的业务VLAN。
- 作用：保护VLAN是 Smart Link组允许转发的业务VLAN，其流量仅在Smart Link组的转发端口上传输，阻塞端口会丢弃保护VLAN的流量，防止环路。
- 配置方式：支持以 MST实例的形式进行映射，可将多个业务VLAN批量绑定到Smart Link组，简化配置。
- 特点：业务流量只走主端口，主端口故障时，保护VLAN的流量会自动切换到副端口。

1.3.3 拓扑工作流程

正常状态：SWD的主端口（连SWB）转发VLAN 20流量，副端口（连SWC）阻塞VLAN 20流量，避免环路。
故障切换：当SWB与SWD之间的链路断开时，SWD通过VLAN 10检测到链路故障，立即将副端口切换为转发状态，VLAN 20流量切换到SWC路径，同时发送FLUSH报文通知全网刷新MAC地址表。
状态恢复：链路恢复后，可根据配置的回切时间（WTR）自动将流量切回主端口。

二、保护VLAN、控制VLAN与FLUSH报文机制

2.1 保护VLAN

2.1.1 定义与核心作用

保护VLAN是 Smart Link组允许转发的业务VLAN集合，是Smart Link实现"链路备份+防环控制"的核心管控对象。

核心定位：决定了哪些业务流量受Smart Link的主备链路切换保护，哪些流量不受其管控。
防环逻辑：通过"单端口转发、另一端口阻塞"的机制，在不依赖生成树协议的前提下，从根源上避免双上行链路形成二层环路。

2.1.2 双端口状态下的转发规则

正常工作状态（主端口转发、副端口阻塞）
- 主端口（Master Port）：允许转发所有保护VLAN的流量，作为业务流量的唯一出口。
- 副端口（Slave Port）：对所有保护VLAN的流量执行"硬丢弃"操作，不转发任何保护VLAN报文，避免双路径形成环路。
故障切换状态（主端口故障、副端口转发）
- 主端口链路故障后，设备立即解除副端口对保护VLAN的阻塞状态，副端口开始转发保护VLAN流量，业务流量自动切换到备用链路。
- 故障恢复后，可根据配置的回切时间（WTR）自动将流量切回主端口，恢复初始转发状态。

2.1.3 配置方式：MST实例映射机制

为了简化多业务VLAN的配置管理，Smart Link支持将保护VLAN以 MST（多生成树）实例的形式进行映射绑定：

实现逻辑：先将多个业务VLAN批量映射到一个或多个MST实例中，再将这些MST实例绑定到Smart Link组，即可实现对所有对应VLAN的批量保护。
优势：无需逐个配置每个VLAN，大幅简化配置步骤，同时保证多个业务VLAN的转发规则一致性。
配置限制：一个Smart Link组可绑定多个MST实例，覆盖不同业务场景的VLAN流量。

2.2 控制VLAN

2.2.1 定义与核心作用

控制VLAN是Smart Link的专属信令VLAN，不承载任何用户业务流量，仅用于协议报文的交互与状态同步。

核心作用：承载Smart Link的控制报文，包括链路状态检测报文和关键的FLUSH刷新报文，是实现快速故障切换的"信令通道"。
与保护VLAN的关系：控制VLAN和保护VLAN相互独立，控制VLAN报文不会被副端口阻塞，确保协议报文在任何链路状态下都能正常传输。

2.2.2 关键特性与工作要求

报文透传要求：控制VLAN需要在Smart Link组涉及的所有链路上（包括接入层到汇聚层的中间设备）被允许透传，否则控制报文会被丢弃，导致链路状态检测失败、故障切换异常。
专用性要求：建议为控制VLAN分配独立的、未被业务占用的静态VLAN，避免与保护VLAN或其他业务VLAN混用，防止报文冲突或误丢弃。
双向传输要求：控制VLAN需要同时支持发送和接收报文，设备通过控制VLAN周期性发送检测报文，同时接收对端设备的响应报文，实现链路连通性检测。

2.3 FLUSH报文机制

2.3.1 技术背景：链路切换后的MAC地址表问题

当Smart Link组发生链路故障切换时，会出现MAC地址表项与实际转发路径不匹配的问题，这是影响业务恢复速度的关键痛点：

问题根源：上行交换机（如汇聚层交换机）会学习到接入设备的MAC地址，并将其绑定到原主端口对应的接口上。当主端口故障、流量切换到副端口后，上行交换机的MAC地址表项仍指向已失效的接口。
传统解决方式的缺陷：
1. 等待MAC地址表自然老化：MAC地址表默认老化时间通常为300秒，在此期间流量会持续发往失效链路，导致业务长时间中断。
2. 依赖业务流量刷新：只有当新的业务流量从副端口发送到上行交换机时，MAC地址表项才会被刷新，若没有业务流量则无法自动更新，且刷新过程中会出现短暂的流量丢包。
影响结果：两种方式都会导致流量中断时间远超Smart Link本身的链路切换速度，无法实现真正的"毫秒级业务无感知"。

2.3.2 FLUSH报文的工作流程（结合拓扑）

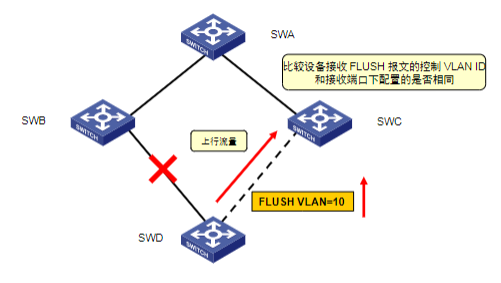

下图为典型的故障切换与FLUSH报文交互拓扑：

故障触发：SWD的主端口（连接SWB）链路故障，流量切换到副端口（连接SWC）。
报文发送：SWD从新的转发端口（副端口）通过控制VLAN（示例VLAN 10）发送FLUSH报文。
报文校验：SWC收到FLUSH报文后，会比较报文中携带的控制VLAN ID与接收端口配置的控制VLAN是否一致，确认报文合法后再执行刷新动作。
MAC地址刷新：校验通过后，SWC会根据FLUSH报文中携带的MAC地址表项，更新本地MAC地址表，将对应MAC地址绑定到接收FLUSH报文的端口上。
流量恢复：MAC地址表项刷新完成后，上行流量立即转发到新链路，业务无感知恢复。

2.3.3 FLUSH报文格式解析

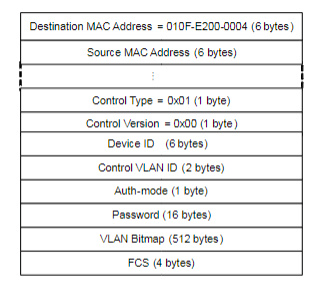

FLUSH报文是基于以太网帧封装的控制报文，典型格式如下：

目的MAC地址（DMAC） ：固定为组播MAC 010F-E200-0004，所有支持Smart Link的设备都会监听该地址。
源MAC地址（SMAC）：发送设备的桥MAC地址。
Control Type ：固定为0x01，标识为FLUSH报文类型。
Control Version ：控制协议版本，通常为0x00。
Device ID：发送设备的唯一标识，用于区分不同设备的报文。
Control VLAN ID：发送端配置的控制VLAN ID，接收端会校验该字段与本地配置是否一致。
Auth-mode / Password：可选的认证字段，用于报文合法性校验。
VLAN Bitmap：携带保护VLAN的位图信息，用于标识需要刷新的业务VLAN范围。
FCS：帧校验序列，保证报文完整性。

2.3.4 FLUSH报文的核心价值与优势

毫秒级刷新：无需等待MAC地址表自然老化，可在链路切换完成的同时完成全网MAC地址刷新，将流量中断时间压缩到与链路切换时间一致（≤50ms），真正实现业务无感知切换。
主动触发刷新：不依赖业务流量，即使没有用户流量也能主动更新MAC地址表项，避免了"无业务流量时MAC地址表无法刷新"的问题。
报文校验机制：通过控制VLAN ID和设备标识校验，保证报文的合法性，防止非法报文导致的MAC地址表异常刷新。

三、Smart Link 角色抢占模式与配置注意事项

3.1 角色抢占模式

3.1.1 默认行为

默认情况下，当主端口故障恢复后，不会自动发生角色抢占，流量会继续保持在当前的转发端口（副端口），不会主动切回主端口。这种设计可以避免链路恢复时的流量震荡，保证业务稳定性。

3.1.2 抢占模式配置

用户可通过配置开启主端口自动抢占角色功能：

开启抢占模式后，当主端口链路恢复正常，且经过配置的回切时间（WTR）稳定无故障后，主端口会自动抢占转发角色，流量切回主链路。
抢占模式通常与回切时间配合使用，可根据业务需求配置回切延迟，避免链路抖动导致的频繁切换。

3.2 配置注意事项

3.2.1 协议互斥性

Smart Link、STP（生成树协议）、RRPP（快速环网保护协议）三者在同一设备上不能同时运行，只能选择其中一种二层保护协议。

3.2.2 STP 关闭要求

配置Smart Link时，必须在Smart Link组的相关接口上关闭STP特性：

原因：Smart Link通过主备端口阻塞/转发实现防环，而STP会独立进行端口角色计算，两者同时运行会导致转发状态冲突，可能引发环路或流量异常。
配置建议：在加入Smart Link组的所有端口上执行undo stp enable命令，关闭STP协议。

四、Monitor Link 技术详解

4.1 技术背景：Smart Link 场景的隐藏痛点

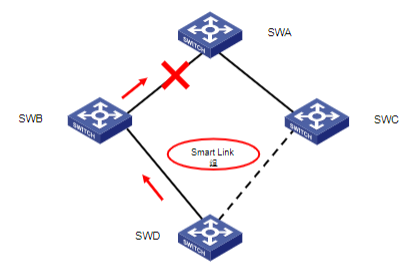

先看这张典型的 Smart Link 双上行组网拓扑：

在这个拓扑中，接入层设备 SWD 配置了 Smart Link 组，双上行连接汇聚层的 SWB 和 SWC。

正常情况下，主链路（SWD→SWB→SWA）承载业务流量，副链路（SWD→SWC→SWA）处于阻塞状态。
当主链路的 SWB 与 SWA 之间的链路发生故障（如图中红色叉号所示），虽然主链路已经中断，但 SWD 侧的上行端口仍然是物理 Up 状态，无法感知到上游链路的故障。
结果：SWD 仍会继续将流量发往主链路，导致流量黑洞，业务中断，而 Smart Link 无法触发切换动作。

为了解决这种"上行链路故障未被感知"的场景，就需要引入 Monitor Link 技术，实现上行链路状态的联动监控。

4.2 Monitor Link 核心概念与工作原理

4.2.1 定义与核心作用

Monitor Link 是一种上行链路状态联动技术，通过监控上行端口的链路状态，联动控制下行端口的 Up/Down 状态，实现"端到端"的链路备份，与 Smart Link 配合使用。

4.2.2 组成结构

上行端口（Monitor Port）：被监控的上联端口，通常为连接汇聚/核心层的端口，其状态变化会触发联动动作。
下行端口（Downlink Port）：与上行端口联动的下联端口，当上行端口 Down 时，所有关联的下行端口会自动被置为 Down 状态。

4.2.3 工作机制（结合拓扑）

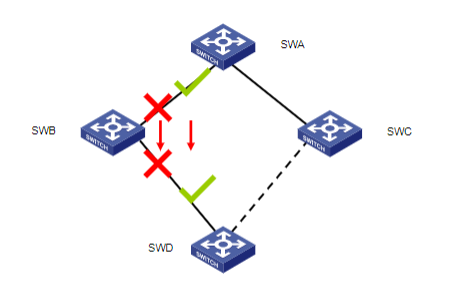

下图展示了 Monitor Link 的完整联动过程：

故障触发：SWB 与 SWA 之间的上行链路故障（红色叉号），SWB 侧的上行端口变为 Down 状态。
联动动作：Monitor Link 组检测到上行端口 Down，立即将关联的下行端口（连接 SWD 的端口）置为 Down（红色叉号）。
联动结果：SWD 检测到主端口（连接 SWB）Down，触发 Smart Link 切换，流量自动切到副链路（SWD→SWC→SWA），避免流量黑洞。
恢复联动：当上行链路恢复正常后，上行端口恢复 Up，关联的下行端口也会自动恢复 Up 状态（绿色对勾）。

4.3 Monitor Link 与 Smart Link 的协同工作流程

故障发生：SWB 与 SWA 之间的链路中断，SWB 侧的上行端口 Down。
Monitor Link 联动：SWB 的 Monitor Link 组检测到上行端口 Down，立即将下行端口（连接 SWD 的端口）置为 Down。
Smart Link 触发：SWD 检测到主端口（连接 SWB）Down，立即将副端口（连接 SWC）切换为转发状态，并发送 FLUSH 报文刷新 MAC 地址表。
业务恢复：流量切换到副链路（SWD→SWC→SWA），业务无感知恢复，避免了流量黑洞问题。

4.4 关键特性与应用场景

4.4.1 核心特性

实时联动：上行链路故障时，下行端口状态同步变化，无流量黑洞。
多端口联动：一个 Monitor Link 组可监控多个下行端口，实现批量状态管理。
轻量级实现：无需复杂协议，仅通过状态联动实现故障管理，配置简单。

4.4.2 典型应用场景

与 Smart Link 配合使用，实现接入层到核心层的端到端链路备份。
监控汇聚层设备的上联链路状态，避免接入层设备继续向失效链路发送流量。
解决上行链路故障但下行端口仍为 Up 状态导致的流量黑洞问题。

五、Smart Link 配置核心思路

配置Smart Link的核心逻辑是：先打通基础网络 → 再关闭冲突协议 → 最后绑定主备角色与保护策略，全程围绕"防环+切换+报文透传"三个核心目标展开。

5.1 第一步：全网基础准备（所有交换机）

核心目标：让业务VLAN和控制VLAN在所有链路上都能正常通行，为后续配置打基础。

先在所有交换机上创建业务VLAN（保护VLAN）和控制VLAN，避免后续配置时VLAN不存在。
在所有相关端口配置Trunk，确保业务VLAN和控制VLAN在接入、汇聚链路上都被允许透传，控制VLAN的FLUSH报文才能跨设备传递。

5.2 第二步：MST实例映射（仅Smart Link交换机）

核心目标：把零散的业务VLAN批量绑定，简化Smart Link的保护VLAN配置。

先规划好MST实例，把需要保护的业务VLAN映射到对应的实例中。
后续Smart Link组直接绑定MST实例，就相当于一次性保护了所有映射的VLAN，不用逐个配置。

5.3 第三步：关闭STP协议（仅Smart Link交换机）

核心目标：避免STP与Smart Link的防环机制冲突。

Smart Link的主备端口已经通过"一转发一阻塞"实现防环，和STP的端口角色选举逻辑会冲突。
必须在Smart Link组的主、备端口上关闭STP，防止出现环路或转发状态异常。

5.4 第四步：创建并配置Smart Link组（仅Smart Link交换机）

核心目标：定义主备角色、保护范围和控制通道，这是整个配置的核心步骤。

创建组：先新建一个Smart Link组，作为后续所有配置的容器。
分配角色：把两个上行端口分别指定为主端口（Primary）和副端口（Secondary），角色固定，后续切换不会改变角色定义。
绑定保护VLAN：通过引用之前创建的MST实例，把需要保护的业务VLAN和组绑定，明确哪些流量受Smart Link控制。
配置控制VLAN：指定专用的控制VLAN，用于承载链路检测和FLUSH刷新报文，必须和前面全网放行的控制VLAN一致。
可选优化：配置回切时间（WTR）和抢占模式，控制主链路恢复后的流量回切策略，避免链路震荡。

5.5 第五步：上游交换机配置（仅汇聚/核心交换机）

核心目标：让FLUSH报文能正常透传并被处理，确保MAC地址能快速刷新。

在上游交换机连接Smart Link设备的端口上，开启控制VLAN的FLUSH报文接收功能。
确保收到报文的交换机能正确解析并刷新MAC地址表，否则即使链路切换了，流量也会因为MAC表未更新而发往失效链路。

5.6 第六步：处理VLAN 1的特殊问题

核心目标：解决默认VLAN不受Smart Link保护导致的环路问题。

Smart Link默认只保护配置的保护VLAN，不处理VLAN 1的流量。
如果组网中使用了VLAN 1，需要额外配置（如在相关端口关闭VLAN 1转发，或保留STP单独处理VLAN 1），避免双上行链路形成VLAN 1的环路。

六、Smart Link 关键配置命令

6.1 基础VLAN与链路配置

bash 复制代码

[H3C]vlan 10
[H3C]vlan 20
[H3C]interface GigabitEthernet 1/0/1
[H3C-GigabitEthernet1/0/1]port link-type trunk
[H3C-GigabitEthernet1/0/1]port trunk permit vlan 10 20

6.2 端口关闭STP

bash 复制代码

[H3C]interface GigabitEthernet 1/0/1
[H3C-GigabitEthernet1/0/1]undo stp enable
[H3C]interface GigabitEthernet 1/0/2
[H3C-GigabitEthernet1/0/2]undo stp enable

6.3 Smart Link 组核心配置

bash 复制代码

[H3C]smart-link group 1
[H3C-smlk-group1]port GigabitEthernet 1/0/1 primary
[H3C-smlk-group1]port GigabitEthernet 1/0/2 secondary
[H3C-smlk-group1]protected-vlan reference-instance 2
[H3C-smlk-group1]control-vlan 10
[H3C-smlk-group1]timer wtr 30
[H3C-smlk-group1]enable

6.4 汇聚设备FLUSH报文配置

bash 复制代码

[H3C]interface GigabitEthernet 1/0/2
[H3C-GigabitEthernet1/0/2]smart-link flush enable control-vlan 10

6.5 查看验证命令

bash 复制代码

<H3C>display smart-link group 1
<H3C>display smart-link statistics

实验参考

实验内容参考：
邓方鸣-在线云识 Smart-link 实验
 邓方鸣-在线云识 Smart-link 排错实验
