一、引言

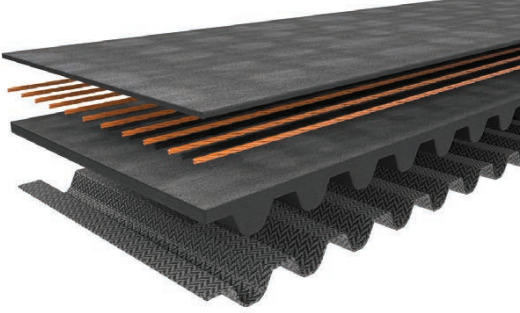

在工业机械传动系统中，盖茨同步带凭借芳纶芯线的高强度、橡胶表层的耐磨特性，成为自动化产线、精密机床、输送设备等场景的核心动力传递部件，其运行稳定性直接决定生产连续性与运维成本。作为工业传动领域的常用配件，盖茨同步带的设计额定寿命普遍为2-3年，但现场运维中，多数企业的皮带远未达到该寿命，就频繁出现齿面磨损、带体开裂、跳齿打滑等损坏现象，甚至短短3-6个月就需更换。
据工业运维数据统计，90%以上的皮带早期损坏，并非盖茨同步带等优质产品的质量缺陷，而是运维人员陷入"坏了就换、换了又坏"的恶性循环，忽视了那些隐藏在表象下的核心诱因------这些细节看似微小，却会通过"量变积累"加速皮带损耗，最终导致工业皮带失效，也是多数运维人员最易遗漏的关键。
本文结合GB/T 30172-2013《同步带传动 安装技术规范》与现场实操经验，深度拆解皮带早期损坏的核心被忽视问题，补充损耗原理与实操细节，给出可直接落地的解决方案，帮助运维人员跳出更换误区，从根源延长盖茨同步带使用寿命、降低企业运维成本。
二、皮带早期损坏的典型表现（附判定标准+损耗原理）
皮带损坏并非突发，而是有明显的渐进过程，结合现场运维经验，典型表现分为4类，明确判定标准与对应损耗原理，可快速定位隐患、追溯根源，避免误判：
-
齿面异常磨损：齿面磨痕明显、齿形变薄，磨损量超原厚度15%，甚至齿顶磨平，运行中伴随轻微啮合异响、传动精度下降；核心原理是啮合面受力不均或有杂质介入，导致齿面橡胶层与带轮齿槽反复摩擦，橡胶材质疲劳脱落，这也是皮带张力不足最常见的衍生问题。
-
带体开裂破损：带体出现线性裂纹（长度超带宽1/3），严重时出现局部断裂、内部芳纶芯线外露，带体失去拉伸强度，易引发断带停机；核心原理是带体长期承受超额拉伸应力，芯线与橡胶层剥离，或侧向受力导致局部应力集中，最终引发开裂。
-
跳齿与打滑：设备启动或负载加大时，盖茨同步带与带轮齿槽无法正常啮合，出现跳齿、空转打滑现象，PLC频繁触发定位偏差报警；核心原理是皮带张力不足，啮合面摩擦力不足以传递动力，或带轮齿面磨损导致啮合精度下降，这也是导致工业皮带失效的高频诱因。
-
带体老化脆裂：皮带表面失去原有韧性，出现硬化、龟裂现象，用手按压无弹性，高温环境下易脆裂、低温环境下则易断裂；核心原理是橡胶材质长期受高温、油污侵蚀，分子结构发生变化，失去弹性与耐磨性，属于环境因素导致的不可逆损耗。
三、被忽视的核心问题（皮带快速损坏的真正根源+原理拆解）
多数运维人员将皮带损坏归咎于"产品质量差"，却忽视了以下5个核心问题，其中张力失衡、配套部件老化、安装偏差是最易被忽视的三大诱因，每类问题均补充损耗原理，贴合CSDN技术深度要求：
3.1 最易忽视：张力调节凭经验，松紧失衡埋隐患
80%的运维人员凭"徒手按压"调张力，不符合GB/T 30172-2013规范（误差需≤±5%）：张力不足会导致盖茨同步带啮合不充分，跳齿摩擦加速磨损，张力低于推荐值60%时寿命缩短70%以上；张力过大会拉伸芳纶芯线，加速老化开裂，还会加重带轮、轴承负荷。补充：新皮带运行24-48小时会自然延伸，张力衰减未复紧易引发皮带跳齿。
3.2 最隐蔽：配套部件老化，"带病运行"伤皮带
更换盖茨同步带时仅换皮带，忽视带轮、轴承状态：带轮齿面磨损（超原齿厚10%）、积垢会划伤皮带，轴承卡顿震动导致皮带受力不均。补充：带轮粗糙度Ra＞1.6μm、轴承径向跳动＞0.05mm，需立即更换。
3.3 最常见：安装对位偏差，单边受力加速磨损
安装未校准带轮平行度与同轴度（偏差需≤0.1mm/m），导致盖茨同步带单边受力、侧向摩擦，出现偏磨起边。补充：需用激光对中仪校准，紧固部件后手动盘车，确认无跑偏卡滞。
3.4 最易轻视：工况防护缺失，环境加速老化
粉尘铁屑嵌入齿槽造成硬性磨损，油污腐蚀橡胶、降低摩擦系数，高温（超85℃）加速老化，频繁启停加剧疲劳。补充：严禁用强溶剂清洗，建议用中性肥皂水擦拭。
3.5 最易出错：选型不当，源头埋隐患
选用偏小规格盖茨同步带超负荷运行，或未按工况选型，忽视负载惯性力。补充：依据公式T=9550×P÷n选型，匹配设备功率、转速，避免小规格重载。
四、针对性解决方案
针对以上被忽视的核心问题，结合GB/T 30172-2013标准与现场实操经验，制定可直接落地的解决方案，每点均补充实操细节，与根源一一对应，确保运维人员可直接套用，同时自然融合关键词：
4.1 规范张力调节
用盖茨GT-3张力计参照官方参数调节（误差±5%），新皮带运行24-48小时复紧，高负荷设备每500小时复查张力，杜绝皮带跳齿与工业皮带失效。
4.2 同步检修配套部件
换盖茨同步带时，清理带轮杂物，磨损超10%的带轮同步更换（硬度≥HRC45、Ra≤1.6μm），及时更换卡顿、异响轴承。
4.3 精准校准安装
用激光对中仪校准带轮（偏差≤0.1mm/m），紧固部件，手动盘车确认无跑偏，带轮加装挡边防止滑脱。
4.4 做好工况防护
恶劣环境加装防护罩，用中性肥皂水清理皮带；高温场景选用盖茨耐高温同步带，优化设备启停模式，减少冲击负载。
4.5 科学选型
依据公式T=9550×P÷n，结合工况匹配盖茨同步带规格，特殊工况选用专用型号，安全系数≥1.5，规避源头隐患。
五、总结
盖茨同步带等工业皮带用不久就损坏，核心是忽视了张力失衡、配套部件老化、安装偏差等细节，而非产品质量问题。多数运维人员陷入"坏了就换"的误区，不仅增加企业运维成本，还影响生产连续性，殊不知，规范的维护远比频繁更换更具性价比------规范操作可延长皮带寿命30%-50%，大幅降低工业皮带失效概率。
本文为原创技术文章，原文首发于盖茨中国服务中心：
