摘要
柔性带传动能否实现长期无故障运行，核心取决于配件底层设计逻辑与现场工况、装配运维体系的匹配度。大量一线运维统计数据显示，85% 以上皮带提前失效，并非原材料强度短板，而是产品结构未针对应力集中、蠕变伸长、介质腐蚀、并联载荷失衡等工程痛点做定向优化，再叠加选型、安装、养护不规范形成系统性故障。 本文以机械传动工程复盘为核心，无商业推广话术，结合 GB/T 带传动设计标准、盖茨原厂研发试验数据，完整拆解保障带传动长效稳定的四大核心设计目标，系统梳理盖茨、美国盖茨全系列盖茨皮带材料、结构、工艺、品控四大维度设计思路，针对重载、精密、紧凑、特种介质四类工况给出落地选型与配套实施规范，同步配套故障溯源对照表、标准化装配维保流程。
一、引言
现代工业设备对柔性传动提出长效化运行要求：重工设备需 24h 连续冲击传动无频繁调紧；自动化产线要求长期微米级定位不漂移；小型紧凑型设备需抑制弯折疲劳开裂；化工、食品、电子产线需抵御各类介质侵蚀。 市面上通用工业皮带普遍存在设计短板：普通绳芯蠕变量大、截面应力集中、分层粘合强度不足、橡胶配方单一、出厂尺寸公差宽松，投入使用后快速出现打滑升温、单侧偏磨、齿根断裂、张力衰减、橡胶老化分层等问题，频繁打断产线连续生产。 美国盖茨依托百年传动技术积累，搭建高分子材料实验室、FEA 有限元仿真平台、百万小时多工况耐久测试中心，围绕 "抑制应力集中、控制蠕变伸长、强化整体结构、适配复杂介质、均衡并联载荷" 五大长效运行目标完成全系列皮带设计迭代，形成一套从底层研发到现场落地的完整技术体系。下文先明确长效传动的设计核心目标，再拆解盖茨皮带全套设计思路，最后结合不同设备工况说明落地应用规范。
二、带传动长效稳定运行的五大核心设计目标
从传动力学与材料老化规律来看，想要实现皮带长期稳定服役，产品设计必须同步解决五大工程痛点，也是盖茨全系列产品的研发底层逻辑：
- 降低交变应力集中，延缓疲劳断裂 皮带往复弯折、啮合冲击会在齿根、背部、侧壁形成应力峰值，长期循环后产生裂纹，设计需通过轮廓优化分散局部应力，延长疲劳寿命。
- 控制抗拉骨架蠕变，稳定长期张力 普通编织绳芯持续受拉会产生不可逆塑性形变，皮带快速拉长松弛，设计需分级匹配低延伸骨架，减少张力衰减与频繁张紧操作。
- 消除层间滑移损耗，杜绝分层脱胶 多层复合皮带弯折时保护层、橡胶层、绳芯之间易产生相对摩擦，不仅损耗传动效率，还会撕裂粘合界面，一体化成型工艺是解决该问题的核心路径。
- 细分橡胶材质，适配多类腐蚀介质 单一通用橡胶无法兼顾高温、油污、粉尘、无菌、防静电环境，需定向改性橡胶配方，抑制橡胶硬化、溶胀、析出等老化问题。
- 管控成品尺寸公差，均衡多带并联载荷 多根皮带同步传动时，长度差异会造成负载分配不均，单条皮带提前过载磨损，出厂需统一配组管控公差，保障整组同步损耗。
三、盖茨皮带长效稳定的全套分层设计思路
全系盖茨皮带围绕上述五大目标，从骨架材质、截面结构、成型工艺、橡胶配方、出厂品控五个维度完成定向设计，所有设计方案均经过千万次仿真模拟与现场耐久验证。
3.1 抗拉绳芯分级设计：从源头控制蠕变伸长
按照设备载荷、精度等级差异化匹配三类骨架材料，精准平衡抗冲击能力与尺寸稳定性：
- 聚酯纤维绳芯：高抗拉伸、耐受瞬时堵料冲击，蠕变速率适中，适配矿山、水泥、风机等重载波动载荷设备，连续工况下月度张力衰减可控制在 3% 以内；
- 玻璃纤维绳芯：低蠕变、尺寸稳定性强，无明显塑性伸长，适配纺织、包装等常规平稳自动化传动；
- 碳纤维绳芯：极低延伸特性，长期形变≤0.05mm/m，长期运行不会出现定位漂移，专门用于 CNC、锂电、印刷等高精密伺服传动。 设计逻辑：摒弃统一规格绳芯的粗放设计，依据传动精度与冲击载荷分级选型，从内部骨架杜绝皮带快速拉长松弛问题。
3.2 截面结构仿真优化：分散应力，规避疲劳失效
所有皮带截面轮廓投产前均通过 FEA 动力学仿真模拟千万次弯折、啮合循环，针对性优化轮廓形态，消除应力集中点：
- Super HC 窄 V 三角带弧形楔形截面 优化槽面接触弧度，增大皮带与轮槽贴合面积，提升摩擦抱紧力，减少重载打滑发热；窄截面提升单位空间承载能力，加厚外层耐磨包布抵御粉尘颗粒刮擦。大功率并联配套 PowerBand 联组一体结构，约束多根皮带独立伸长量，均衡分配载荷。
- PowerGrip GT4 圆弧齿同步带缓冲齿根结构 摒弃传统直角齿根，采用大圆角平滑过渡，缓冲啮合瞬间剪切应力，齿根抗疲劳耐久寿命提升 52%；齿面复合尼龙织物，降低撞击噪音，同时避免橡胶碎屑脱落，适配无尘精密产线。

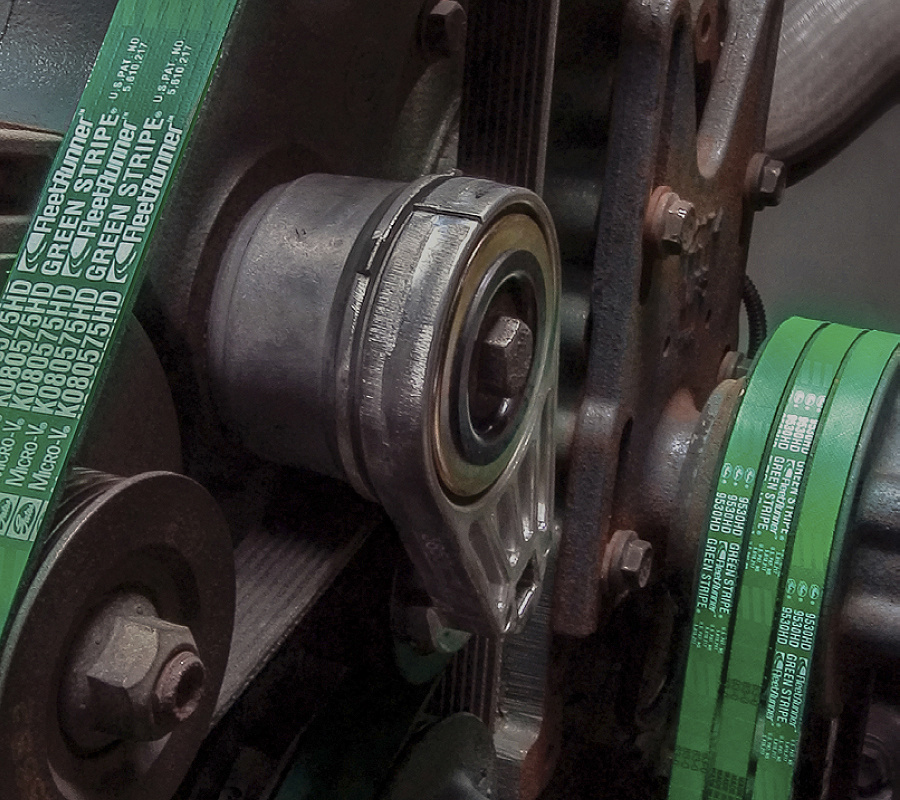

- Micro-V 多楔带背部柔性开槽结构 带体背部开设纵向开槽，降低小直径带轮处弯曲应力，解决狭小机架多轮连续弯折带来的背部龟裂问题；多沟槽一体成型，各沟槽受力均匀，抑制局部过载磨损与整机振动。
- 特种改性皮带基底结构复用 根据载荷、精度选用上述三类基础截面，仅替换橡胶表层配方，兼顾结构强度与介质耐候性。
3.3 Flex-Bonded 一体化硫化成型工艺：强化整体结构强度
摒弃行业传统分层冷粘工艺，将耐磨防护层、缓冲橡胶层、抗拉绳芯放入密闭模具，高温高压一次性熔合为完整整体结构，是保障长效运行的核心工艺设计：
- 消除多层结构之间微小间隙，皮带往复弯折时无层间相对滑移，减少内部摩擦产生的热能损耗，整套传动系统综合传动效率稳定维持 95%~98%；
- 橡胶与绳芯融合一体，不会出现局部鼓包、芯线剥离、分层脱胶等结构性失效；
- 整体结构抗冲击、抗挤压能力更强，装配时轻微磕碰、瞬时过载不易出现内部隐形损伤。
3.4 多系列改性 EPDM 橡胶配方设计：适配全工况介质环境
基础基材选用三元乙丙橡胶，基础耐温区间覆盖 - 40℃~140℃，在此基础上针对不同车间环境做分子改性，分为四大专用配方：
- 耐油改性橡胶：抵御切削液、润滑油侵蚀，避免橡胶溶胀发粘分层；
- 宽温耐高温橡胶：添加抗热老化助剂，长期高温环境下弹性衰减缓慢；
- 食品级无析出橡胶：不含可迁移化学助剂，满足食品接触材料规范；
- 防静电导电橡胶：表层均匀分布导电介质，抑制静电累积，适配 3C 电子防爆产线。 设计逻辑：不采用单一通用橡胶一刀切设计，按需匹配材质，避免介质腐蚀加速皮带老化失效。
3.5 V80 精密尺寸配组品控设计：均衡并联传动载荷
出厂环节增设统一配组管控工序，高精度校准同批次皮带节线长度公差：
- 同一批次出厂皮带长度偏差严格受控，多根并联传动时每一条皮带伸长特性保持一致；
- 负载均匀分配至所有皮带，不会出现单根皮带单独过载、提前磨损报废；
- 配套联组带一体化结构设计，进一步约束多根皮带相对位移，适配大功率多并联重工传动场景。
四、四大工况下盖茨皮带设计方案落地应用规范
结合不同设备运行条件，对应匹配设计方案，同步给出装配、调试、点检落地标准，充分释放长效稳定设计性能。
4.1 重载冲击传动设备（破碎机、提升机、风机、空压机）
匹配设计方案
结构选用 Super HC 窄 V 三角带 / PowerBand 联组带，聚酯纤维绳芯，通用耐磨 EPDM + 加厚耐磨包布；依托弧形楔形截面、V80 配组工艺解决打滑、并联磨损不均问题。
落地应用管控要点
- 冲击工况传动安全系数上调至 1.3~1.5，严格核对带轮最小直径；
- 激光对中仪校准，带轮平行度偏差≤0.1mm/m；
- 每月停机清理轮槽砂石杂质，联组皮带破损需整组同步更换；
- 张力采用仪器量化标定，新装皮带完成 24h 空载跑合与二次张力补偿。
4.2 精密同步传动设备（CNC、锂电分拣、高速印刷机）
匹配设计方案
结构选用 PowerGrip GT4 圆弧齿同步带，常规产线配玻纤绳芯，高精度伺服设备升级碳纤维低延伸绳芯，洁净车间搭配尼龙无碎屑齿面；依靠圆弧齿根、低蠕变骨架解决齿根断裂、定位漂移问题。
落地应用管控要点
- 皮带与带轮齿形、节距必须完全匹配，禁止混用不同规格配件；
- 传动区域加装防护罩，杜绝切削油、油污沾染齿面；
- 每季度复测同轴度与传动定位精度，及时修正微小偏移磨损。
4.3 高速紧凑型传动设备（纺织机械、冷链输送、小型包装辅机）
匹配设计方案
结构选用 Micro-V 多楔带，玻璃纤维绳芯，高柔性 EPDM 橡胶；依托背部柔性开槽结构降低小带轮弯曲疲劳，抑制振动与噪音。
落地应用管控要点
- 严禁选用小于皮带标注最小许用直径的带轮；
- 预紧张力控制在原厂标准区间，避免张力过高加剧轴承负荷与背部开裂；
- 日常点检重点观察背部开槽区域，出现贯通裂纹立即更换。
4.4 特种介质传动设备（化工烘干、食品水洗、3C 防静电产线）
匹配设计方案
根据载荷精度选用对应基础截面，替换耐油 / 耐高温 / 食品级 / 防静电改性橡胶配方，一体化硫化底层结构保持不变，依靠定向改性橡胶抵御介质腐蚀老化。
落地应用管控要点
- 通用橡胶皮带不可替代特种改性皮带；
- 每次停机清理皮带表面酸碱、油污残留；
- 高温、腐蚀工况缩短点检周期，每半年检测橡胶表层硬度预判老化。
五、保障长效稳定的标准化装配与维保落地流程
即便产品设计完全适配工况，不规范操作会抵消全部设计优势，全工况统一执行闭环管控流程：
- 装配前置检查：清理轮槽粉尘油泥，磨损超差带轮与皮带同步更换，核对带轮最小直径参数；
- 无损伤装配：松开电机底座扩大中心距，自然装入皮带，禁止撬棍、螺丝刀硬撬，防止内部绳芯隐形挤压损伤；
- 同轴度精准校准：激光对中仪校正主从动带轮，平行度误差控制≤0.1mm/m；
- 张力量化标定：使用超声波张力仪按原厂参数调紧，杜绝手感估测；
- 应力释放跑合：新装皮带 24h 空载低速运行，释放内部装配应力后二次补偿张力；
- 分级周期性点检：重工粉尘设备每月深度维保，精密设备每季度校准精度，特种介质设备半年检测橡胶老化；
- 长期停机封存：停产超过 7 天完全释放皮带张力，避免静态拉伸产生永久形变。
六、设计匹配不足引发的故障溯源与整改对照表
表格
| 故障现象 | 底层设计匹配短板 | 对应盖茨皮带整改方案 | 配套现场调整措施 |
|---|---|---|---|
| 重载打滑、运行温升偏高 | 截面楔形贴合不足，无耐磨包布 | 更换 Super HC 窄 V / 联组皮带 | 清理轮槽，仪器标定张力，优化传动包角 |
| 同步带频繁跳齿、定位漂移 | 绳芯蠕变延伸率过高 | 升级玻纤 / 碳纤维芯线 GT4 同步带 | 激光校准同轴度，执行空载跑合流程 |
| 狭小空间皮带背部龟裂 | 无柔性开槽结构，弯曲应力集中 | 更换 Micro-V 多楔带，加大带轮直径 | 下调预紧张力，定期检查开槽完整性 |
| 油污环境皮带分层、发粘溶胀 | 通用橡胶不耐介质腐蚀，分层粘合工艺 | 更换耐油改性一体化硫化特种皮带 | 加装防油防护罩，定期清理表面油污 |
| 多根并联皮带磨损快慢不一 | 无精密配组管控，皮带公差不一致 | 整组更换同批次 V80 配组盖茨皮带 | 建立备件领用规范，禁止新旧皮带混用 |
| 高温车间皮带快速硬化脆裂 | 无耐高温改性橡胶配方 | 更换宽温耐候特种皮带，隔绝热源直射 | 缩短月度点检周期，提前规划更换周期 |
七、总结
带传动想要实现长效稳定运行，核心是产品设计从根源解决应力集中、蠕变伸长、层间滑移、介质腐蚀、并联载荷失衡五大工程痛点，再配合标准化选型、装配、维保体系落地。 美国盖茨全系列盖茨皮带完整的设计体系，分为五大核心板块：分级抗拉绳芯控制蠕变伸长、FEA 仿真优化截面分散疲劳应力、一体化硫化工艺消除分层失效、细分改性橡胶适配各类介质、V80 精密配组均衡并联负载，整套设计逻辑围绕长期稳定服役目标搭建，覆盖重载、精密、紧凑、特种介质四大工业传动场景。
对于机械设计与设备运维工程师，读懂盖茨皮带长效稳定的底层设计思路，按照设备工况匹配对应结构、材质的皮带，严格落实激光对中、仪器化张力标定、空载跑合、分级点检等标准化流程，能够系统性降低打滑、偏磨、疲劳断裂、介质老化、张力衰减等各类传动故障，大幅延长皮带无故障运行周期，削减备件采购、产线停机、工件报废等综合运维成本，适配现代智能制造设备长效连续生产需求。
文末技术说明：本文为带传动长效稳定设计工程复盘，内容基于 GB/T 带传动设计规范、盖茨官方研发手册与一线设备实测数据整理，仅用于机械工程技术交流，无任何商业推广属性。
