01前言
在红外光学系统中，冷反射现象是影响成像质量的关键因素之一。当系统内部低温表面反射红外辐射并干扰探测器正常接收信号时，会产生杂散光，导致图像出现伪影、对比度下降等问题，严重影响红外热成像系统的探测精度与可靠性。
因此，有效分析和抑制红外冷反射，对提升红外光学系统性能至关重要。OAS 光学软件凭借其强大的光学仿真与分析功能，为解决此类问题提供了高效的技术手段。
02案例描述
在制冷型红外热成像系统中，冷反射抑制面临两大核心难点：一是如何准确识别和量化各光学表面对冷反射的贡献程度；二是在保证关键性能指标的前提下，对冷反射进行有效抑制。
针对这一难点，本文提出一种基于 OAS 光学软件的红外冷反射全链路分析方案：系统以长波红外热成像镜头为研究对象，涵盖模型构建、光源精确配置、光线追迹、数据分析及优化设计等多个环节。
方案的核心在于利用 OAS 软件的非序列光线追迹技术，建立从光源到探测器的全链路仿真模型，精准锁定冷反射的主要贡献面，进而对相关光学表面进行针对性优化。
03冷反射现象的形成机理
冷反射效应源于制冷型红外系统中探测器与外壳之间的巨大温差。在红外热成像系统中，制冷探测器通过前面光学表面的反射，使探测器探测到自身的像，形成边缘亮而中心暗的黑斑现象，被称为"冷反射"现象。
其物理机制可归纳为：制冷型探测器的探测度较非制冷型高出1至2个数量级，这使得系统对微弱信号变化极为敏感。当光学镜片的镀膜抗反射性能不完善时，残留的热辐射从每个镜片表面返回，部分壳体热辐射也到达探测器，从而形成可辨别的对比度差异。
探测器除了接收正常成像的景物辐射外，还通过光学镜片表面的微弱反射，接收到本身及周围低温腔冷环境的影像，形成冷像。较强的冷反射信号会直接淹没目标信号，这是制冷型红外成像系统特有的杂光效应。
04OAS软件分析流程设置
• 模型构建
利用OAS软件的精确建模功能，构建长波红外热成像镜头模型。该镜头的结构参数与表面特性是建模的基础。随后，在 OAS 材料库中选择或自定义红外光学材料，并依据实际需求输入详细的光学参数，如折射率、吸收率等，将这些参数准确定义在镜头表面，确保模型真实反映实际光学系统的物理特性。OAS软件支持导入机械结构以及其他光学软件建立的镜头文件，实现光学-机械一体化建模。
• 光源设置
创建适用于红外冷反射分析的光源。鉴于案例聚焦于长波红外波段，在软件中设置红外波长的光源，精确设定其波长范围、辐射强度等参数。光源模型须充分考虑冷反射的物理本质------探测器本身的低温辐射经光学表面反射后返回探测器。为此，可在探测器入瞳处设置环形冷屏辐射源，模拟制冷探测器的实际辐射特性，确保仿真结果与实际物理过程吻合。
同时，对光线追迹的相关参数进行优化，包括追迹光线数量、追迹精度等，以保证光线追迹结果的准确性与可靠性。
• 光线追迹与数据采集
完成上述设置后，使用OAS软件的核心光线追迹功能。OAS基于表面的非序列光线追迹技术，采用蒙特卡洛原理追迹随机分布的几何光线或波动光束，以图形化方式显示光线、几何体及分析结果。
软件依据设定的参数，模拟红外光线在长波红外热成像镜头中的传播路径，精确计算光线在各个光学表面的反射、折射情况。在追迹过程中，软件实时采集光线与光学系统相互作用的数据，为后续分析提供全面的数据基础。

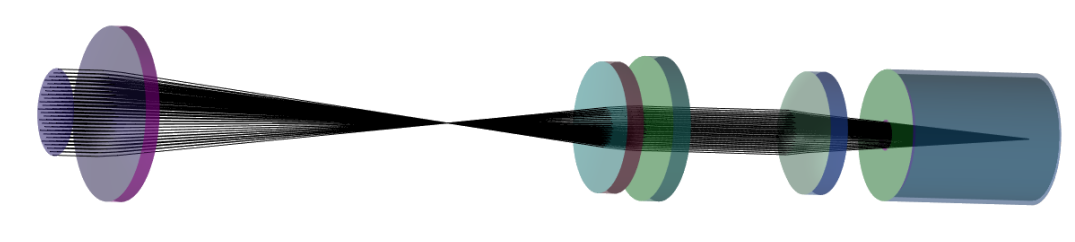

（红外系统追迹结果图）

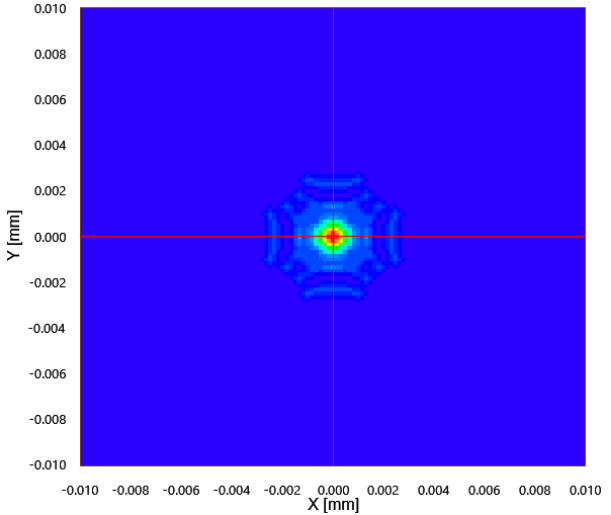

（红外系统探测器结果图）
06总结
本案例借助OAS光学软件成功构建并仿真分析了矩孔衍射聚焦模型，并且能够进行相应的杂散光分析，验证了软件在处理复杂光学问题方面的有效性和准确性。
利用 OAS 光学软件，光学工程师能够在设计阶段高效预测和分析冷反射问题，避免因实际测试发现问题而导致的设计返工，显著缩短产品研发周期，降低研发成本，为制冷型红外光学系统的工程化研发提供了高效可靠的技术支撑。
