一、共射特性曲线的引入

三极管有三个极，不能用单一的伏安特性曲线来描述。以共射极接法为例，共用发射极后形成两个端口：

端口	电压	电流	角色
输入端口（b--e 之间）	u B E u_{BE} uBE	i B i_B iB	输入小信号，控制量
输出端口（c--e 之间）	u C E u_{CE} uCE	i C i_C iC	被控制的大能量输出

由此得到两条特性曲线：输入特性曲线 和 输出特性曲线。

研究多变量关系的方法：固定一个变量，研究另外两个。否则三个变量一起变，完全无法分析。

二、输入特性曲线

2.1 定义

i B = f ( u B E ) ∣ u C E = 常数 i_B = f(u_{BE}) \big|{u{CE} = \text{常数}} iB=f(uBE) uCE=常数

固定 u C E u_{CE} uCE，研究 i B i_B iB 与 u B E u_{BE} uBE 之间的关系。

2.2 曲线形状

发射结本质上是一个 PN 结，因此输入特性曲线形状与二极管伏安特性相同（指数关系，有死区）。

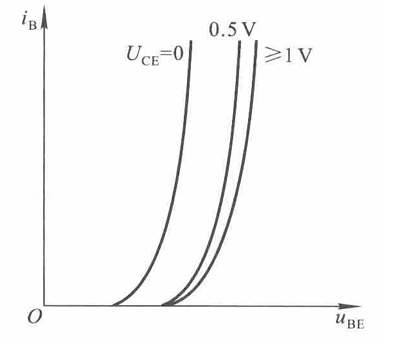

2.3 U C E U_{CE} UCE 对输入特性的影响

u C E u_{CE} uCE 取值	曲线位置	原因
u C E = 0 u_{CE} = 0 uCE=0	最靠左	集电结也正偏，类似两个并联的PN结，导通所需 u B E u_{BE} uBE 最小
u C E = 0.5 V u_{CE} = 0.5\text{V} uCE=0.5V	向右移	集电结逐渐反偏，收集能力增强，需要更高 u B E u_{BE} uBE 才能产生相同 i B i_B iB
u C E ≥ 1 V u_{CE} \geq 1\text{V} uCE≥1V	重合，不再右移	集电结已充分反偏，进一步增大 u C E u_{CE} uCE 对输入端没有影响

💡 为什么 u C E ≥ 1 V u_{CE} \geq 1\text{V} uCE≥1V 后曲线不再移动？

集电结反偏已经足够强，"抽走"基区载流子的能力已经达到极限，再增加 u C E u_{CE} uCE 也不会改变发射结的行为。

三、输出特性曲线

3.1 定义

i C = f ( u C E ) ∣ i B = 常数 i_C = f(u_{CE}) \big|_{i_B = \text{常数}} iC=f(uCE) iB=常数

固定 i B i_B iB，研究 i C i_C iC 与 u C E u_{CE} uCE 之间的关系，形成一族曲线。

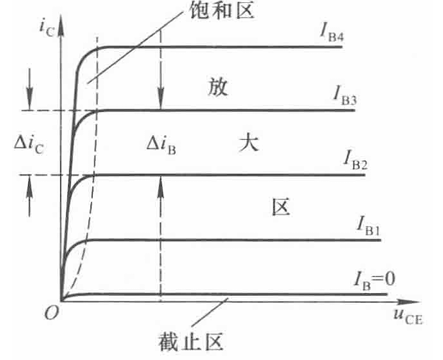

3.2 曲线形状

每条曲线对应一个固定的 i B i_B iB 值； i B i_B iB 越大，对应的 i C i_C iC 平台越高，且等间距（体现线性放大）。

3.3 读图方法（放大系数 β \beta β）

在放大区（平坦区域），选两条相邻曲线，读出 Δ i C \Delta i_C ΔiC 和对应的 Δ I B \Delta I_B ΔIB：

β = Δ i C Δ I B ∣ u C E = const \beta = \frac{\Delta i_C}{\Delta I_B} \bigg|{u{CE}=\text{const}} β=ΔIBΔiC uCE=const

四、三个工作区域详解

4.1 总览

工作区	发射结	集电结	i C i_C iC 与 i B i_B iB 关系	u C E u_{CE} uCE 特征	CE 等效
放大区	正偏	反偏	i C = β ⋅ i B i_C = \beta \cdot i_B iC=β⋅iB（成比例）	较大	受控电流源
截止区	反偏（或未导通）	反偏	i C ≈ I C E O ≈ 0 i_C \approx I_{CEO} \approx 0 iC≈ICEO≈0	较大	开关断开
饱和区	正偏	正偏	i C i_C iC 不受 i B i_B iB 控制	极小（ U C E S U_{CES} UCES）	开关闭合

4.2 放大区

条件：发射结正偏 + 集电结反偏

i C = β ⋅ i B , I E = ( 1 + β ) I B \boxed{i_C = \beta \cdot i_B, \quad I_E = (1+\beta) I_B} iC=β⋅iB,IE=(1+β)IB

集电结反偏 → 电场强劲"抽走"基区扩散来的载流子 → 保持浓度梯度 → i C / i B i_C / i_B iC/iB 成固定比例
这是三极管放大功能的工作区

4.3 截止区

条件：发射结反偏（或未达到开启电压）， i B = 0 i_B = 0 iB=0

i C ≈ I C E O （穿透电流，极小，近似为零） i_C \approx I_{CEO}（穿透电流，极小，近似为零） iC≈ICEO（穿透电流，极小，近似为零）

发射结截止 → 载流子"源泉"关闭 → 几乎没有载流子注入基区 → i C ≈ 0 i_C \approx 0 iC≈0
CE 之间相当于开关断开
控制方法：让基极电位低于发射极电位

4.4 饱和区

条件：发射结正偏 + 集电结也正偏 （ u C E u_{CE} uCE 很小）

u C E = U C E S （饱和管压降） u_{CE} = U_{CES}（饱和管压降） uCE=UCES（饱和管压降）

管型	U C E S U_{CES} UCES
锗管	≈ 0.1 V \approx 0.1\text{V} ≈0.1V
硅管	≈ 0.3 V \approx 0.3\text{V} ≈0.3V（深饱和约 0.1~0.2V）

集电结正偏 → 失去收集能力 → 自由电子在基区"自由扩散"，不受控制
i B i_B iB 和 i C i_C iC 各自独立，i C i_C iC 不再跟着 i B i_B iB 变
CE 之间相当于开关闭合（压降极小）

进入饱和的判断条件：

β ⋅ I B > I C , max ⁡ = V C C − U C E S R C \beta \cdot I_B > I_{C,\max} = \frac{V_{CC} - U_{CES}}{R_C} β⋅IB>IC,max=RCVCC−UCES

即基极电流已经"超额"，集电极电流已达外电路允许的最大值，无法继续上涨。

4.5 三极管的两大应用功能

功能	工作区	控制方式
放大	始终在放大区	小 i B i_B iB 控制大 i C i_C iC
开关	在截止区 ↔ 饱和区之间跳变	高电平 → 饱和（开关闭合），低电平 → 截止（开关断开）

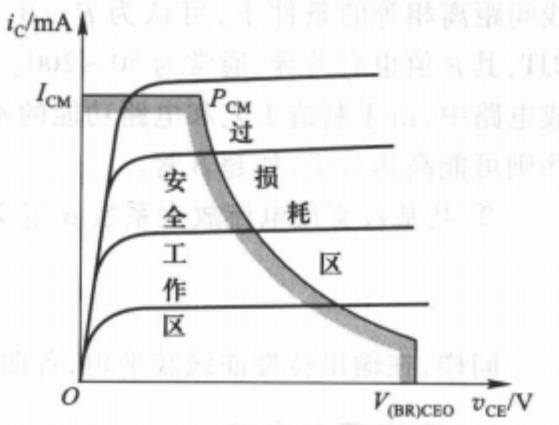

五、极限参数（对应图 4）

使用三极管必须保证工作点在安全工作区 内，三个极限参数围成安全边界：

参数	符号	含义	超限后果
集电极最大允许电流	I C M I_{CM} ICM	i C i_C iC 不得超过此值	超过后 β \beta β 下降，管子特性变差或损毁
集-射极击穿电压	U ( B R ) C E O U_{(BR)CEO} U(BR)CEO	u C E u_{CE} uCE 不得超过此值	超过后集电结反向击穿，管子损毁
集电极最大耗散功率	P C M P_{CM} PCM	管子散热的上限，满足 i C ⋅ u C E < P C M i_C \cdot u_{CE} < P_{CM} iC⋅uCE<PCM	超过后结温过高，热击穿损毁

六、温度对三极管特性的影响

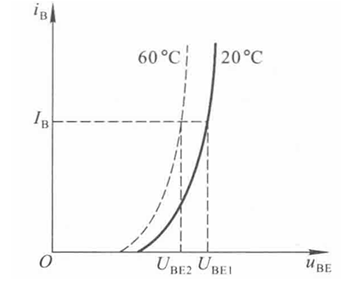

6.1 对输入特性的影响

现象：温度升高，曲线向左移 （相同 i B i_B iB 下， u B E u_{BE} uBE 变小）

定量规律（与 PN 结相同）：

温度每升高 1 ° C ⇒ u B E 减小 2 ∼ 2.5 mV \text{温度每升高 } 1°C \Rightarrow u_{BE} \text{ 减小 } 2 \sim 2.5\text{ mV} 温度每升高 1°C⇒uBE 减小 2∼2.5 mV

原因：温度升高 → 本征激发加剧 → PN 结正向导通所需电压降低（与普通二极管完全一致）。

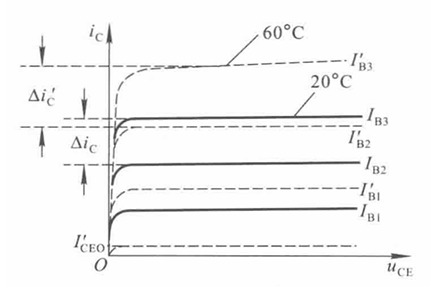

6.2 对输出特性的影响

现象：温度升高，每条 i C i_C iC- u C E u_{CE} uCE 曲线整体上移，且间距拉大

两个根源：

来源	机制	效果
穿透电流 I C E O I_{CEO} ICEO	温度升高 → 少子增多 → I C E O I_{CEO} ICEO 增大（每升高 10°C 翻倍）	I B = 0 I_B=0 IB=0 时的基准线上移
放大系数 β \beta β	温度升高 → 少子复合概率下降 → β \beta β 增大	各条曲线间距增大，相同 I B I_B IB 下 i C i_C iC 更大

⚠️ 温度稳定性是三极管电路设计的核心挑战之一 ：温度升高 → β \beta β 增大、 I C E O I_{CEO} ICEO 增大 → 工作点漂移 → 可能进入饱和或失真区。

6.3 汇总对比

影响量	温度升高 1°C	温度升高 10°C
u B E u_{BE} uBE（正向压降）	减小 2~2.5 mV	减小 20~25 mV
I C B O I_{CBO} ICBO（集电结反向饱和电流）	---	翻倍
I C E O I_{CEO} ICEO（穿透电流）	---	翻倍以上（因 I C E O = ( 1 + β ) I C B O I_{CEO} = (1+\beta)I_{CBO} ICEO=(1+β)ICBO）
β \beta β（放大系数）	略微增大	明显增大

七、光电三极管

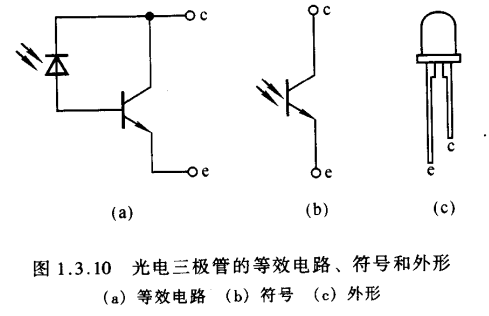

7.1 结构原理

光电三极管 = 光电二极管 + 普通三极管的电流放大

复制代码

等效电路 (a)：
    光照
      ↓
  [光电二极管]（产生光电流，作为基极驱动）
      ↓
  [三极管]（放大光电流）
      ↓
  输出集电极电流 iC（与光照成比例）

7.2 工作特点

光照强度 → 控制光电二极管产生的电流（相当于 i B i_B iB）
三极管对此电流进行放大，输出 i C = β ⋅ i 光 i_C = \beta \cdot i_{光} iC=β⋅i光
本质：光强 → 电流 的传感器（光传感器）

7.3 拓展应用：光电耦合器

将发光二极管 和光电三极管封装在一起：

复制代码

输入端电流 → 驱动发光二极管 → 发光 → 照射光电三极管 → 输出端电流
   （完全电气绝缘！）

优势：

特点	说明
电气隔离	输入输出之间无电气连接，可测量高压侧信号（如 50 万伏系统）
抗干扰	改用光信号传输，不受电磁干扰
远距离传输	光信号通过光纤传输，理论上无距离限制（如海底光缆）

💡 光纤通信的本质：将电信号转换为光信号，通过光纤传输，再还原为电信号。这一切的基础就是发光二极管和光电三极管！

八、三极管参数总汇

8.1 电流放大参数

参数	符号	公式	典型值
共射直流放大系数	β ˉ \bar{\beta} βˉ	I C / I B I_C / I_B IC/IB	20~300
共射交流放大系数	β \beta β	Δ i C / Δ i B \Delta i_C / \Delta i_B ΔiC/ΔiB	≈ β ˉ \bar{\beta} βˉ
共基电流放大系数	α \alpha α	I C / I E = β / ( 1 + β ) I_C / I_E = \beta/(1+\beta) IC/IE=β/(1+β)	0.95~0.99
穿透电流	I C E O I_{CEO} ICEO	( 1 + β ) ⋅ I C B O (1+\beta) \cdot I_{CBO} (1+β)⋅ICBO	极小，温度敏感

8.2 极限参数

参数	符号	超限后果
集电极最大电流	I C M I_{CM} ICM	β \beta β 下降，特性恶化
集射击穿电压	U ( B R ) C E O U_{(BR)CEO} U(BR)CEO	集电结击穿，管子损毁
最大耗散功率	P C M P_{CM} PCM	过热，热击穿损毁

九、工作区判断的工程方法

给定一个三极管电路，如何判断其工作区？

复制代码

第一步：判断发射结是否正偏
    │
    ├── 否 → 截止区：iC ≈ 0，CE 断路
    │
    └── 是 → 计算 IB = (VBB - UBE) / RB
              │
              └── 计算 IC,max = (VCC - UCES) / RC
                  │
                  ├── β·IB < IC,max → 放大区：iC = β·IB
                  │
                  └── β·IB ≥ IC,max → 饱和区：iC = IC,max，CE 近似短路

📌 口诀：

发射结看通断（截止 or 非截止）

比较 β I B \beta I_B βIB 与 I C , m a x I_{C,max} IC,max（放大 or 饱和）
