摘要
今日学习了模拟壁面导热的三种方法（实体网格、薄壁模型、壳导热），重点掌握了壳导热模型的原理、设置和限制条件，以及热量在多方向传递的特性。
Abstract
Today, I learned three methods for simulating wall heat conduction (solid mesh, thin-wall model, shell conduction), with a focus on the principles, setup, limitations, and multi-directional heat transfer characteristics of the shell conduction model.
仿真流体Fluent：
介绍了模拟壁面热效应的三种方法：
- 对固体划分网格（选项1）
-
需在固体域求解能量方程，依赖网格离散；
-
是最精确的方法，通过耦合热边界条件计算；
-
热量可沿各个方向传递（图示中固体区域有网格，标注"Wall zone (with shadow)"）。
- 薄壁模型（选项2）
-
仅划分流体域，需手动指定壁面厚度；
-
考虑壁面热传导，但热量仅沿法向传递（图示中固体区域无额外网格，标注"Wall zone (no shadow)"）。
- 壳导热模型（选项3）
-
类似"薄壁模型"，但需开启 "Shell Conduction" 功能；
-
会自动创建1层或多层"虚拟单元"；
-
热量可沿各个方向传递（图示中固体区域有"Virtual conduction cells"标识）。
核心逻辑
模拟壁面热效应时，不一定需要对壁面单独划分网格，可根据精度需求选择：
- 热量传递特点
壳导热模型创建的虚拟单元允许热量沿各个方向传递（区别于"薄壁模型"仅沿法向传递），示意图中标注"Heat can flow in all directions"。
- 界面与操作对应
-
追求极致精度 → 对固体划分网格（选项1）；
-
简化计算（仅流体域网格） → 薄壁模型（选项2）或壳导热模型（选项3）。
- 壳导热模型的核心作用
处理板（或薄壁）内部的导热，求解器会自动创建额外的导热单元（虚拟单元），但这些单元不可见，也无法通过UDF（用户自定义函数）获取。
- 关键限制
固体的物性参数必须是常数，不能与温度相关（即不支持温度依赖的材料属性）。
- 启用与设置步骤
-
在壁面设置中，启用 "薄壳传热"（Thin Shell Conduction）；
-
点击"编辑"，输入层数（如1层、2层等）；
-
为每一层指定厚度和材料（示例中是2层：层1厚度1in、材料board；层2厚度5in、材料chip）；
-
可设置每层的热源功率（示例中为0）。
-

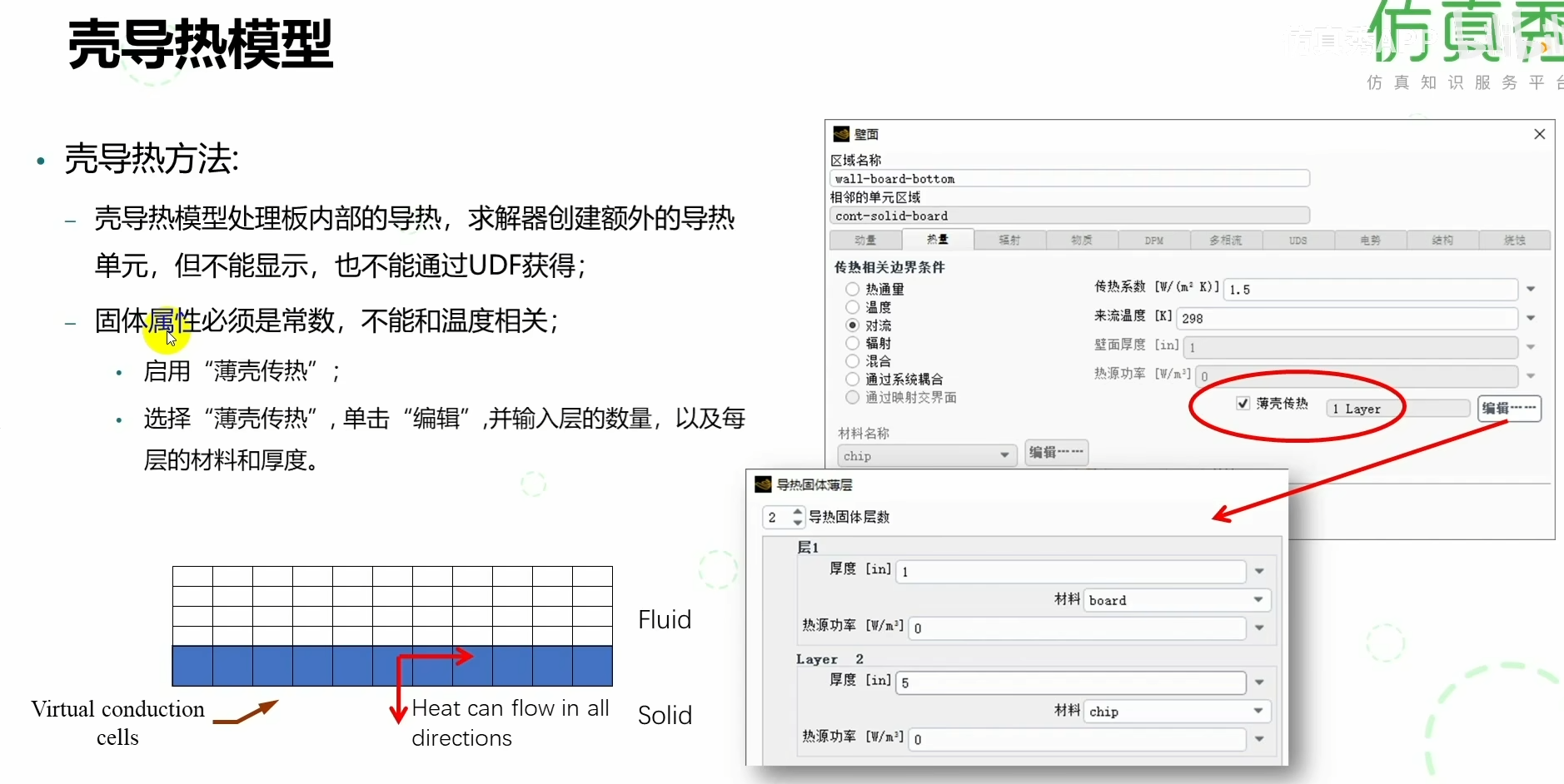

右侧上方是Fluent的"壁面"设置窗口，红圈标注了"薄壳传热"和"1 Layer"；
-
下方是"导热固体薄层"的子窗口，展示多层结构的参数设置。
