摘要：本设计并实现了一种基于模块化思想的汽车尾灯顺序控制电路。该系统采用分模块设计方法，将整体电路划分为左移模块、右移模块和闪烁模块三个独立功能单元，通过模块化组合实现汽车转向灯的流水显示效果。
项目简介
本项目旨在设计一套完整的汽车尾灯顺序控制系统，模拟现代汽车转向灯的流水显示效果。传统汽车转向灯采用简单的同步闪烁方式，而顺序流水灯通过LED灯组的依次点亮，能够更直观地指示车辆转向方向，提高行车安全性。本设计基于Multisim仿真平台，采用数字逻辑电路实现控制功能，具有成本低、可靠性高、易于实现的特点，适用于汽车电子技术的教学实践和产品开发参考。
本项目采用模块化设计思想，将整体电路划分为三个核心功能模块：左移模块负责实现左转向时LED灯组从内向外的顺序点亮；右移模块实现右转向时LED灯组从外向内的顺序点亮；闪烁模块提供周期性的时钟信号，控制整体闪烁频率。各模块独立设计、独立调试，最终通过最终电路进行集成联调。整个系统通过Multisim软件进行电路设计与仿真验证，确保各模块功能正确、时序协调，最终实现完整的汽车尾灯顺序控制功能。

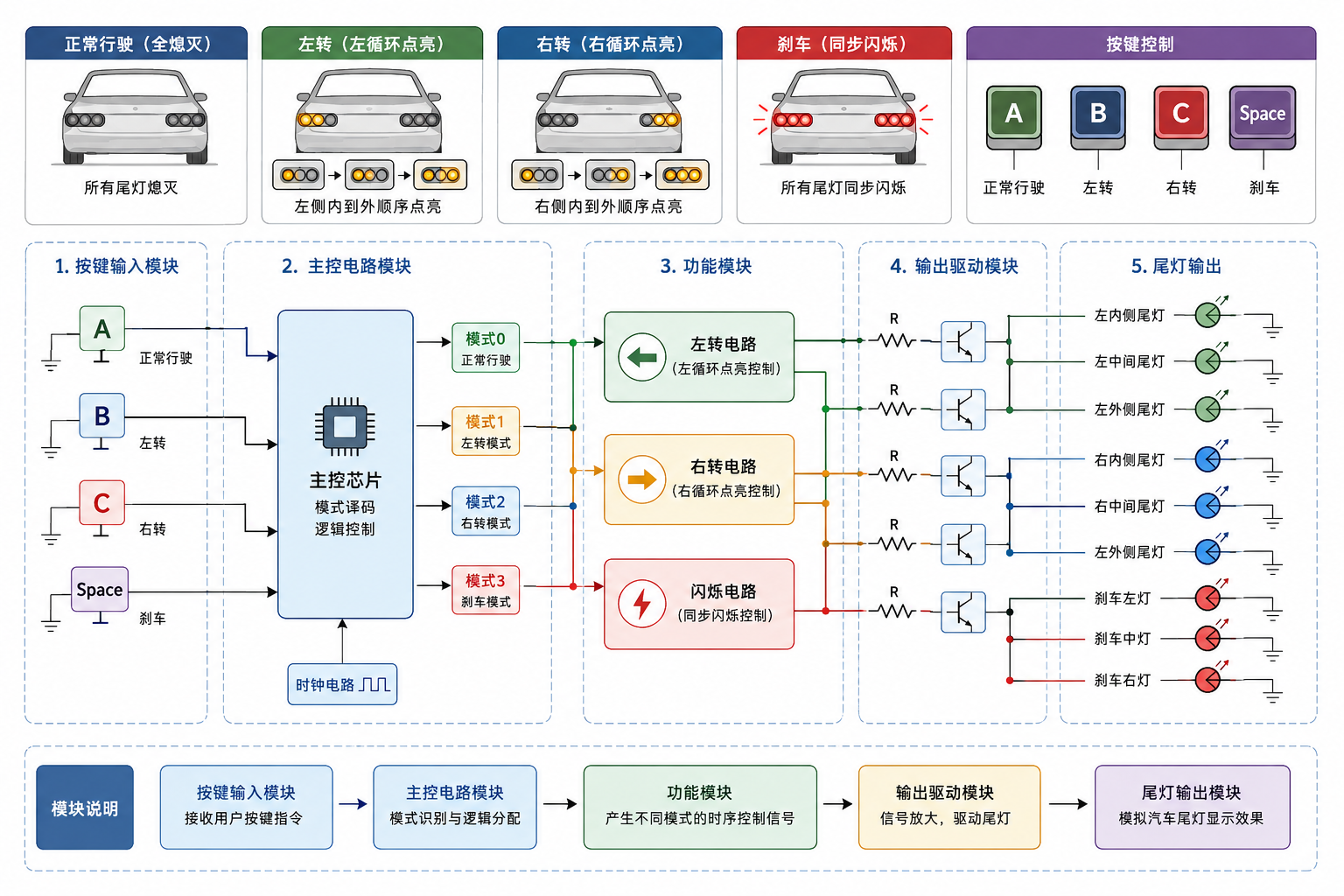

图1 系统架构图
功能特点
主要功能
本汽车尾灯顺序控制系统通过模块化设计实现了完整的转向灯流水显示功能。系统包含左移模块、右移模块和闪烁模块三个核心单元：当驾驶员打开左转向开关时，左移模块驱动LED灯组从内向外依次点亮，形成流水效果；打开右转向开关时，右移模块驱动LED灯组从外向内依次点亮，实现反向流水；闪烁模块提供1-2Hz的周期性时钟信号，确保转向灯符合国标闪烁频率要求。系统支持左转、右转和双闪三种工作模式，具有互斥控制逻辑，防止左右转向同时激活，通过Multisim平台完成电路设计与仿真验证，实现了可靠、直观的汽车转向指示功能。
技术特性
本设计采用模块化架构和数字逻辑电路技术，基于Multisim仿真平台进行电路设计与验证。系统将复杂的控制功能分解为独立的功能模块，各模块通过标准化接口互联，具有高度的可维护性和可扩展性。电路采用移位寄存器或计数器实现LED顺序控制，使用555定时器或分频电路产生精确的时钟信号，所有控制逻辑均基于数字电路实现，具有抗干扰能力强、工作稳定可靠的特点。系统工作电压为12V直流，符合汽车电气标准，闪烁频率可调范围1-2Hz，满足国家标准要求。模块化设计使得电路调试简便，故障定位快速，便于后期功能扩展和参数优化，适合教学实验、产品开发和DIY制作等多种应用场景。
电路组成
核心模块
闪烁模块（时钟发生器）
-- 功能：产生1-2Hz的方波时钟信号
-- 核心器件：555定时器或数字分频电路
-- 作用：为左右移位模块提供统一的时序基准
左移模块（正向顺序控制）
-- 功能：实现LED从内向外依次点亮
-- 核心器件：移位寄存器（如74HC164）或计数器+译码器
-- 作用：左转向指示的逻辑控制
右移模块（反向顺序控制）
-- 功能：实现LED从外向内依次点亮
-- 核心器件：移位寄存器或反向计数器+译码器
-- 作用：右转向指示的逻辑控制
最终电路（系统集成）
-- 功能：整合所有模块，实现完整控制
-- 组成：控制开关、互斥逻辑门、LED驱动电路、电源模块
-- 作用：系统总控和人机交互接口
使用说明
仿真文件
-- 文件名：
-- -- 左移模块.ms14 # 左转向流水灯控制模块
-- -- 右移模块.ms14 # 右转向流水灯控制模块
-- -- 闪烁模块.ms14 # 闪烁时钟信号发生模块
-- -- 最终电路.ms14 # 完整集成电路
-- 软件版本：Multisim 14.3
运行步骤
打开模块电路
-- 依次打开各个模块文件（.ms14）
-- 检查电路连接和元件参数
单模块测试
-- 先测试闪烁模块，验证时钟信号频率
-- 测试左移模块，观察LED顺序点亮效果
-- 测试右移模块，观察LED反向点亮效果
集成电路仿真
-- 打开"最终电路.ms14″
-- 运行仿真（点击运行按钮或按F5）
-- 通过开关控制左转/右转/双闪模式
-- 使用示波器观察各关键节点波形
-- 使用逻辑分析仪验证时序关系
参数调整
-- 调整闪烁频率：修改555定时器的RC参数
-- 调整顺序速度：修改分频比或计数器参数
-- 调整LED亮度：修改限流电阻值
工作原理

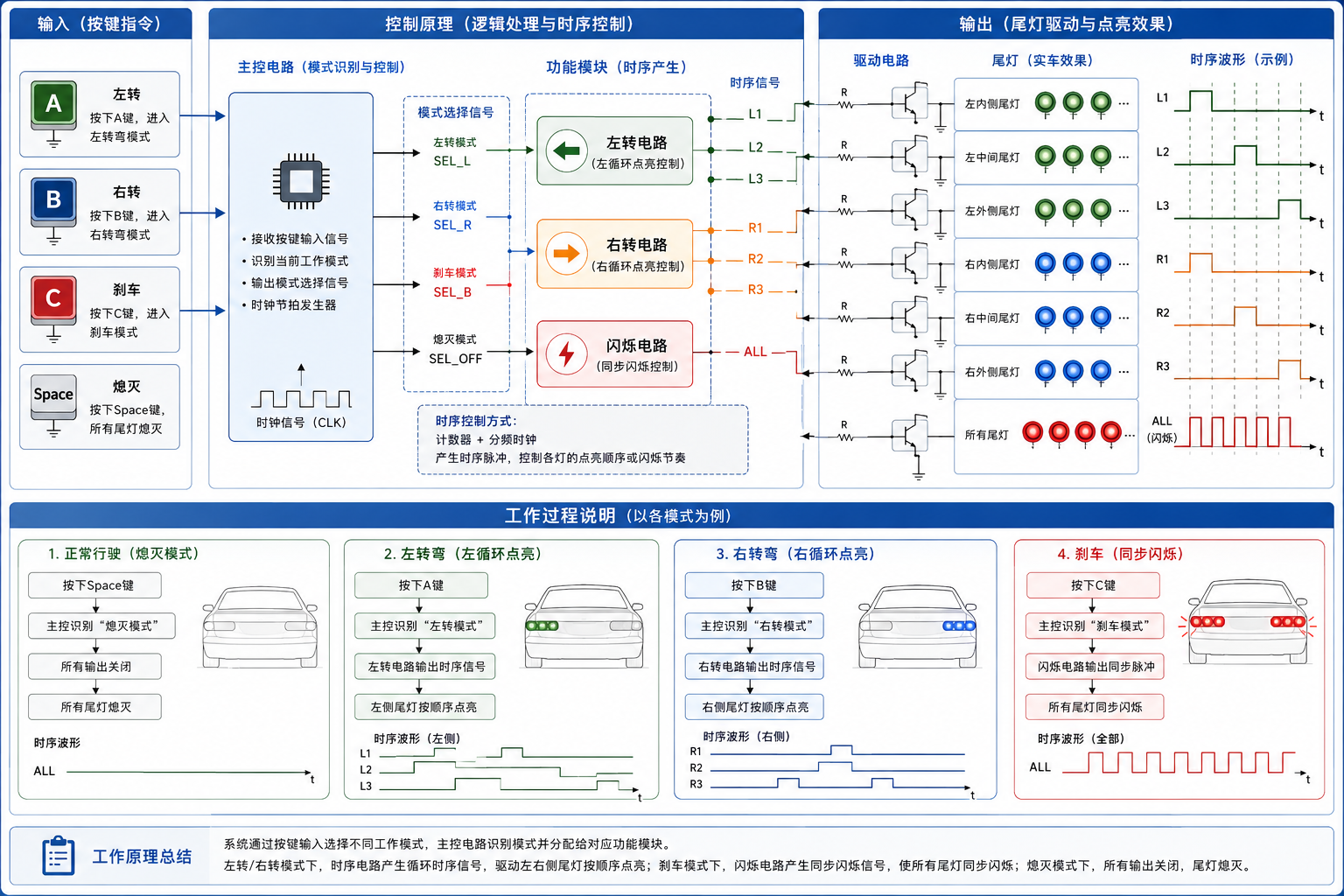

图2 工作原理图
运行结果

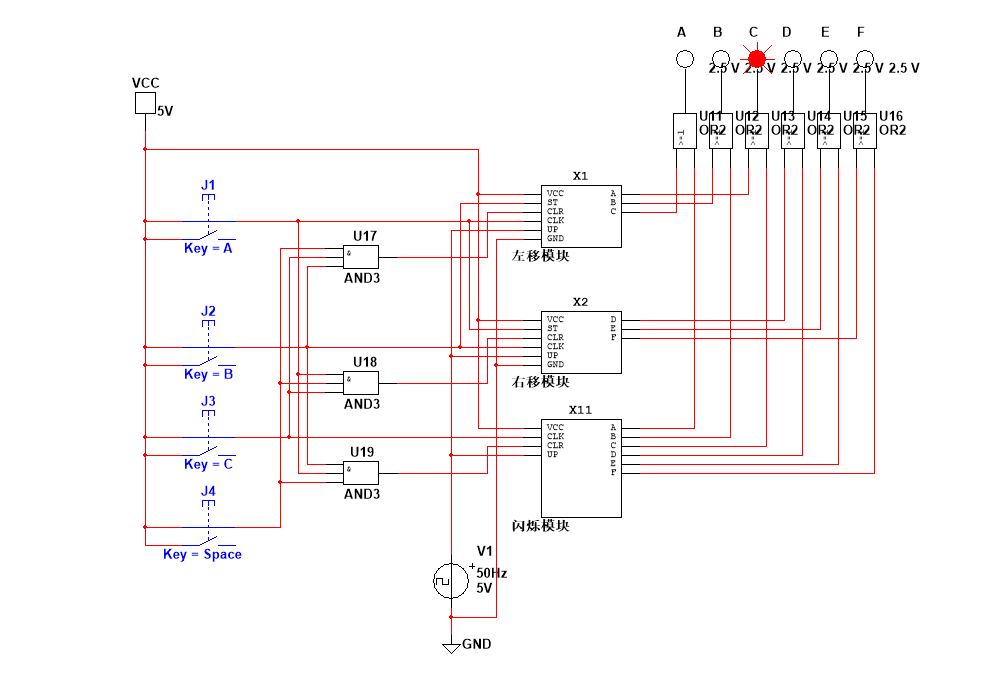

图3 刹车

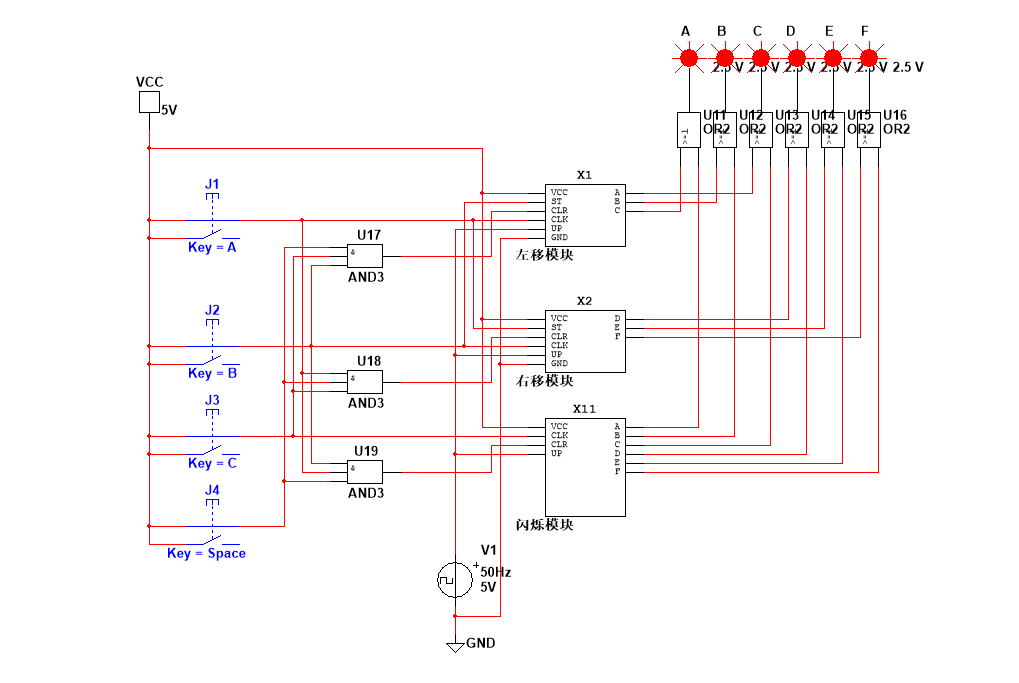

图4 闪烁
图5 右转
图6 左转
