Simplis仿真笔记2:新建原理图仿真_RC滤波电路

原理图仿真_RC滤波电路

目录

[Create new 新建原理图:](#Create new 新建原理图:)

放置元器件:

快捷键的使用:

[RC 低通滤波电路仿真搭建:](#RC 低通滤波电路仿真搭建:)

放置元器件:

放置探头:

分析设置:

开始仿真:

瞬态分析

[AC 分析(交流分析)](#AC 分析(交流分析))

仿真文件下载:


Create new 新建原理图:

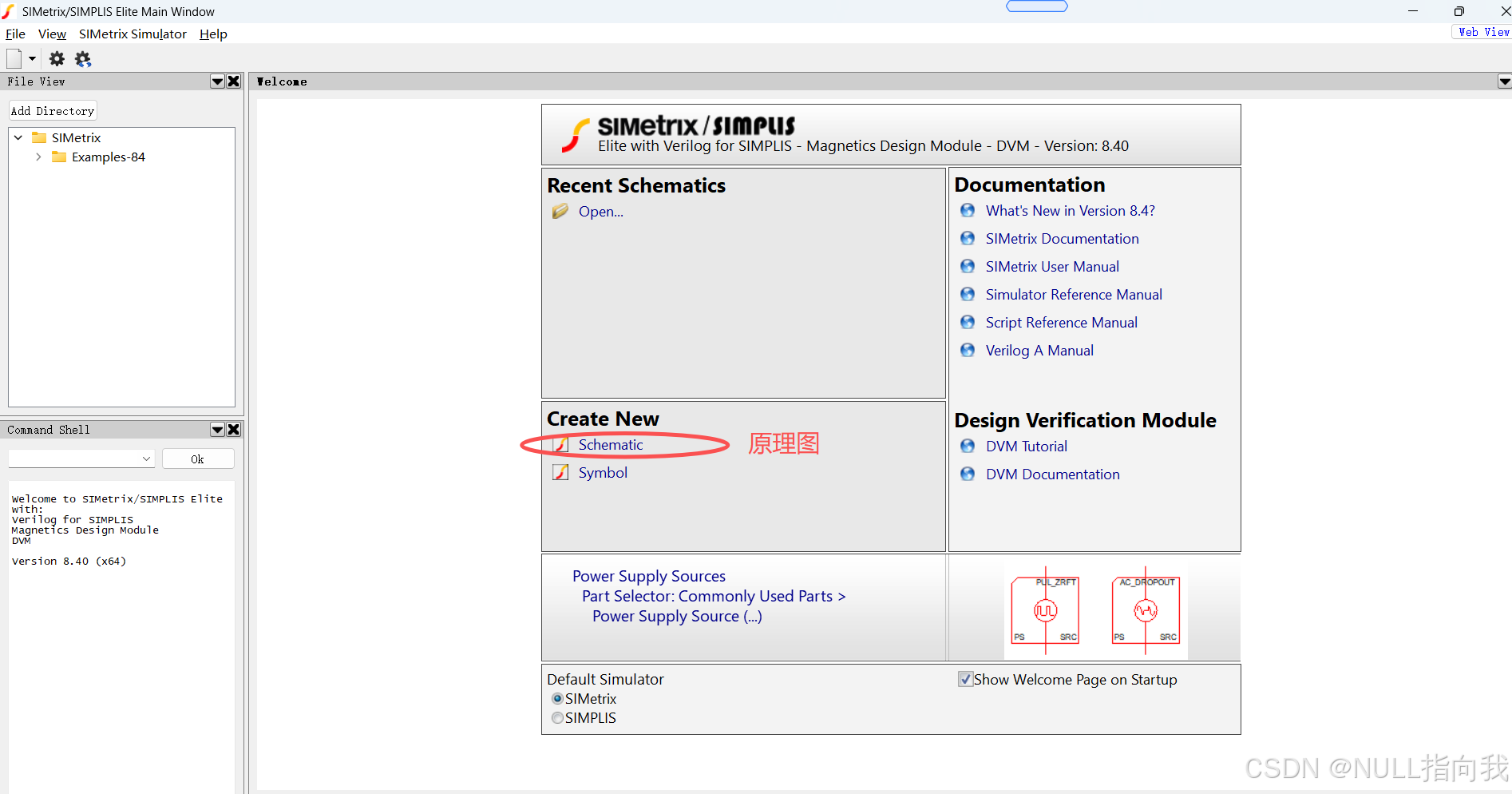

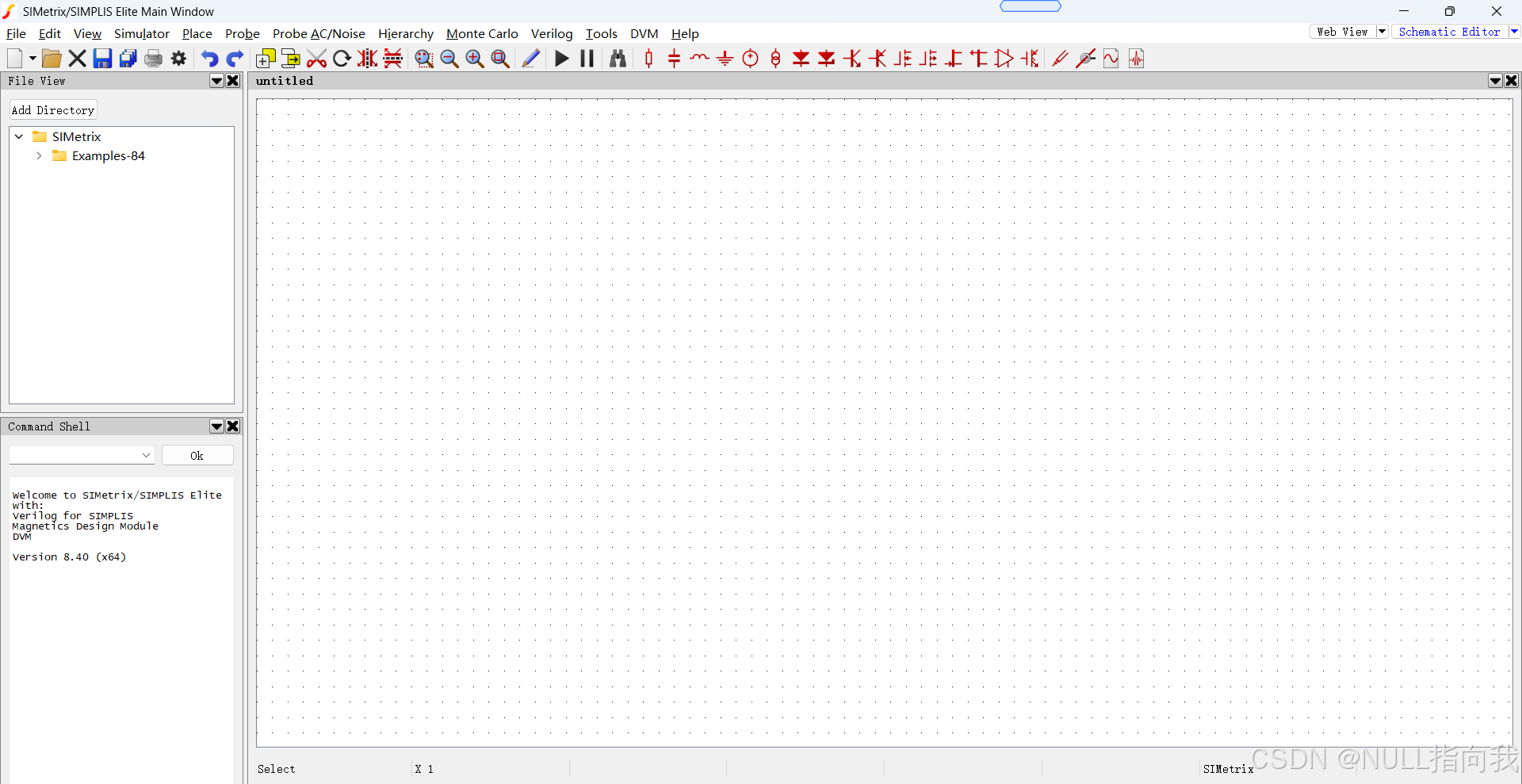

这里点击新建原理图

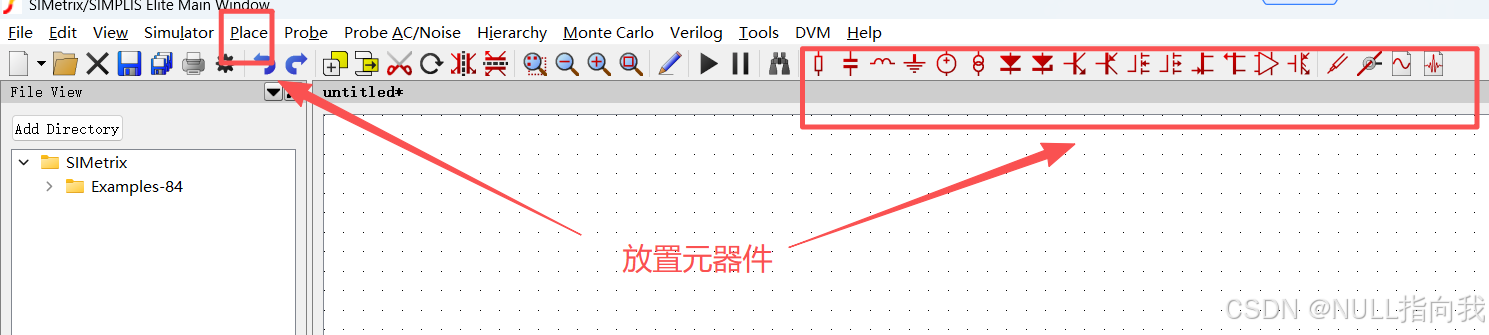

放置元器件:

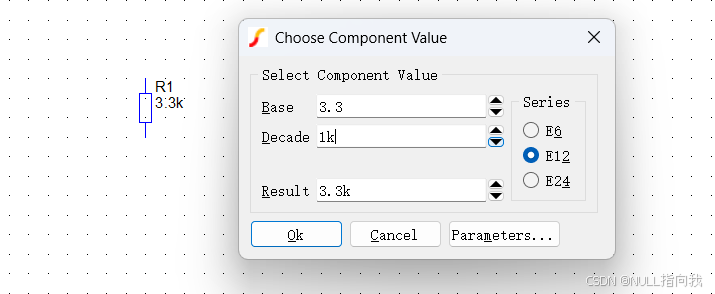

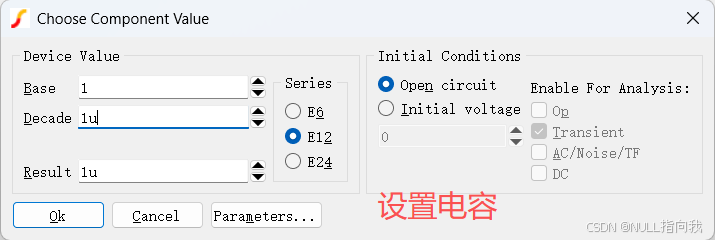

双击元器件可以设置它的属性,就比如我这里放了个电阻,双击设置了它的阻值:

快捷键的使用:

按G,可以放置一个地,按R键放置电阻,按B放置一个电压探头,C键放置电容等,

F5旋转元件,F6镜像元件,F12放大,SHIFT+F12缩小,F3开始连线。

RC 低通滤波电路仿真搭建:

放置元器件:

放好电源 电容 电阻 和 地

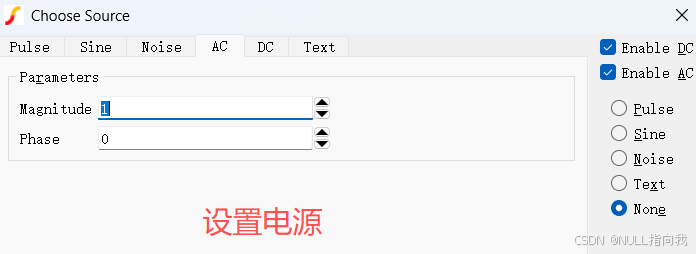

V2是5V电源,把Enable AC也选中,表示V2同时也是个频率源,允许进行AC分析。

放置探头:

Place------Proble------Voltage Proble
这里我放了三个探头

Probe1是用于测电阻电压的差分探头 Differential Probe(差分探针)

V2-pos是电源电压 Voltage Probe

Probe2-NODE是电容电压 Voltage Probe

分析设置:

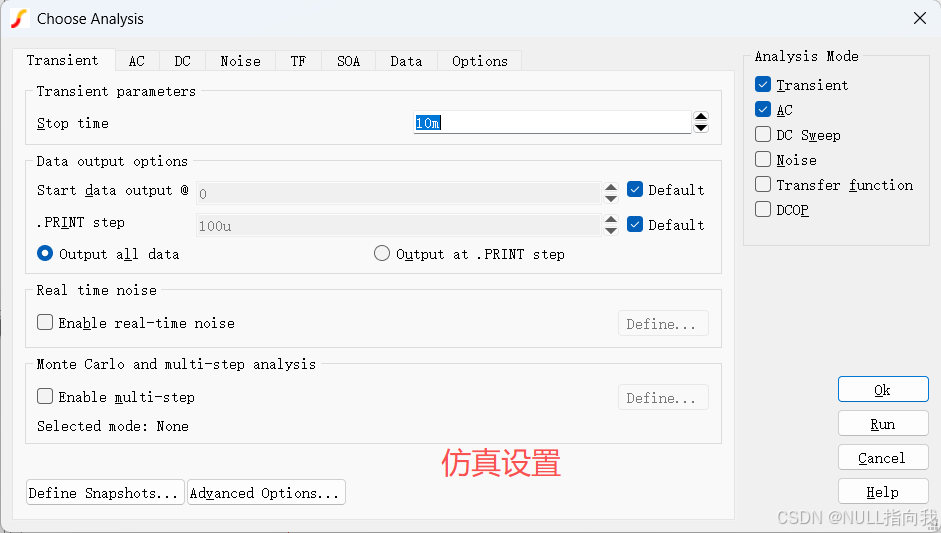

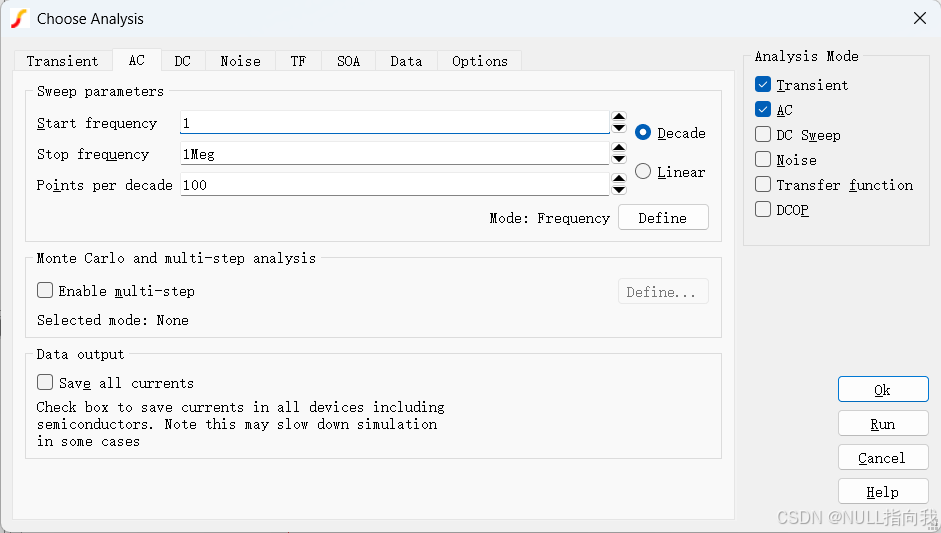

点Simulator------Choose Analysis,进行分析设置

开始仿真:

点击Run,或者点OK后 按F9运行分析

瞬态分析

瞬态分析(Transient Analysis)的横轴就是时间,这是它和 AC 分析最核心的区别之一

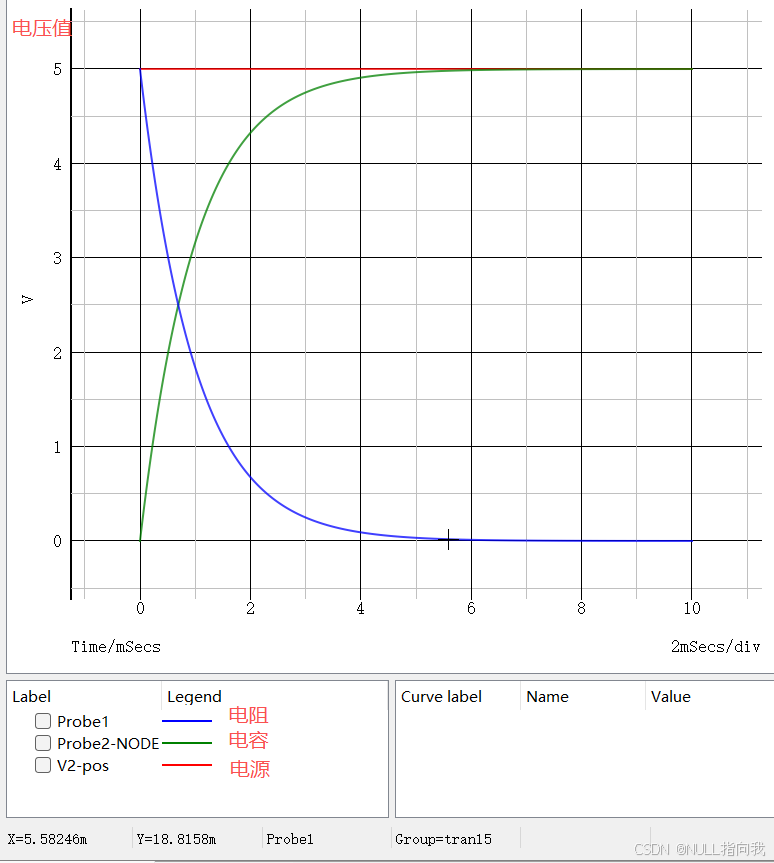

可以看到电容测试点电压是慢慢升起来的,电阻的电压是随着时间下降的,电源电压不变

AC 分析(交流分析)

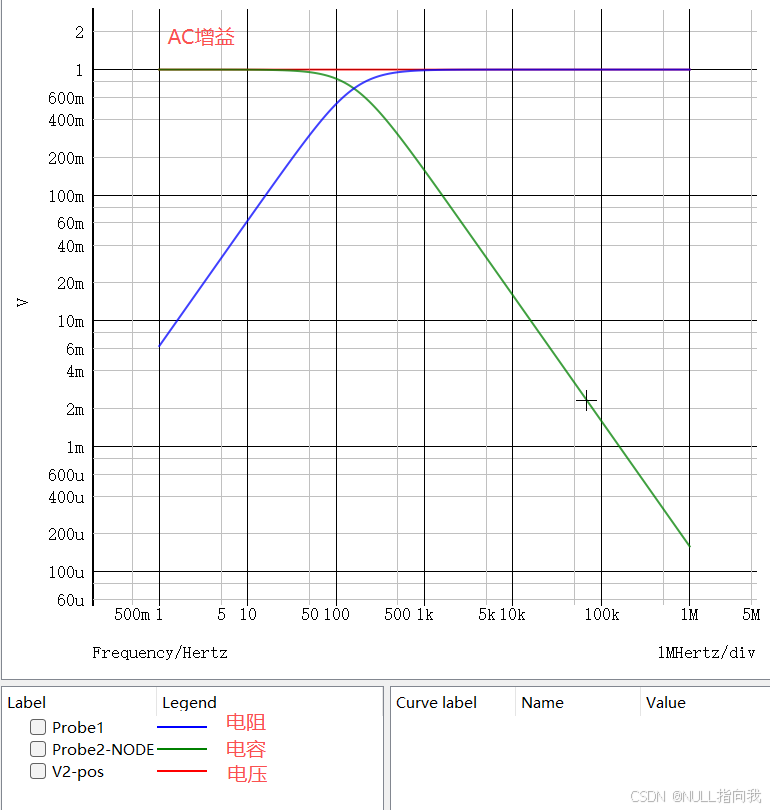

"横轴是频率",是因为现在跑的是 AC 分析(交流分析)

固定一个小幅度的交流信号,改变它的频率,看电路对不同频率信号的响应(幅值和相位)。

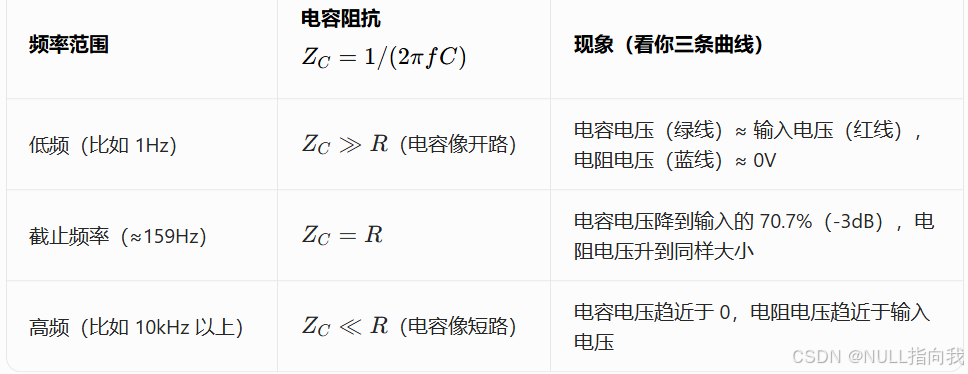

RC 电路,低频信号能通过(电容上有电压),高频信号被 "挤" 到电阻上了,过不去电容
