学习C#调用OpenXml操作word文档的基本用法（34：学习图形类-4）

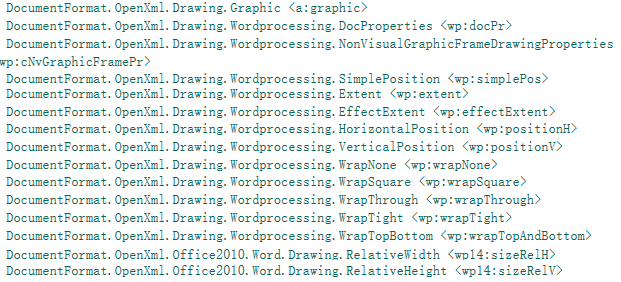

上一篇文章介绍了openxml中word文档相关的浮动式布局类Anchor的主要属性，但只配置这些属性并不能以浮动式布局向word文档中插入图片。Anchor类支持下图所示子类型，尤其是Graphic类、DocProperties类等，只有在Ahchor类中插入这些子类型实例，才能正确的向word文档中插入并显示图片。同时根据网上的说法，Anchor类的子类型的实例插入顺序也会影响图片插入效果。

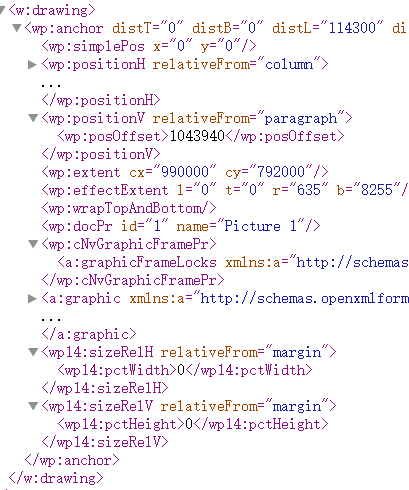

下图是手工设置word文档中的图片的浮动式布局后，document.xml文件中Anchor中的属性设置及子元素设置如下图所示：

下面的代码用于向word文档的页面中间以浮动方式插入图片：

csharp 复制代码

    DW.Anchor element = new DW.Anchor(
        //简单定位，设为false表示使用复杂定位
        // 这句代码必须要有，注释掉之后word文档打不开
        new DW.SimplePosition() { X = 100000, Y = 100000 },

        //水平位置，使用绝对偏移量，相对于页面边缘
        new DW.HorizontalPosition(new DW.HorizontalAlignment("center")){ RelativeFrom = DW.HorizontalRelativePositionValues.Page },

        // 垂直位置：页面居中
        new DW.VerticalPosition(new DW.VerticalAlignment("center")){ RelativeFrom = DW.VerticalRelativePositionValues.Page },

        //图片的显示尺寸（宽度和高度，单位为EMU）
        new DW.Extent() { Cx = 500000L, Cy = 500000L },

        //效果范围（可选，通常设为0）
        new DW.EffectExtent() { LeftEdge = 0L, TopEdge = 0L, RightEdge = 0L, BottomEdge = 0L },

        // 四周型环绕
        new DW.WrapSquare() { WrapText = DW.WrapTextValues.BothSides },

        // 绘图对象的非可视属性，包括ID和名称
        new DW.DocProperties() { Id = 1U, Name = "Floating Image" },

        // 图形框架的非可视属性
        new DW.NonVisualGraphicFrameDrawingProperties(new A.GraphicFrameLocks() { NoChangeAspect = true }),

        // 包含实际图片数据的图形对象
        new A.Graphic(
            new A.GraphicData(
                new PIC.Picture(
                    new PIC.NonVisualPictureProperties(
                        new PIC.NonVisualDrawingProperties() { Id = 0U, Name = "Picture 1" },
                        new PIC.NonVisualPictureDrawingProperties()
                    ),
                    new PIC.BlipFill(
                        new A.Blip() { Embed = relationshipId, CompressionState = A.BlipCompressionValues.Print },
                        new A.Stretch(new A.FillRectangle())
                    ),
                    new PIC.ShapeProperties(
                        new A.Transform2D(
                            new A.Offset() { X = 0L, Y = 0L },
                            new A.Extents() { Cx = 500000L, Cy = 500000L }
                        ),
                        new A.PresetGeometry(new A.AdjustValueList()) { Preset = A.ShapeTypeValues.Rectangle }
                    )
                )
            )
            { Uri = "http://schemas.openxmlformats.org/drawingml/2006/picture" }
        )
)
    {
        SimplePos = false,
        RelativeHeight = 251658240U,
        BehindDoc = false,
        Locked = false,
        LayoutInCell = true,
        AllowOverlap = true,
        DistanceFromTop = 0U,
        DistanceFromBottom = 0U,
        DistanceFromLeft = 0U,
        DistanceFromRight = 0U
    };

    return new Drawing(element);

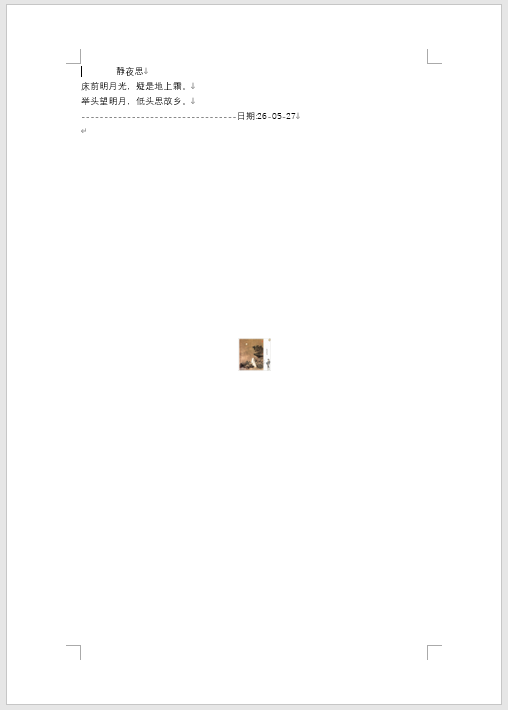

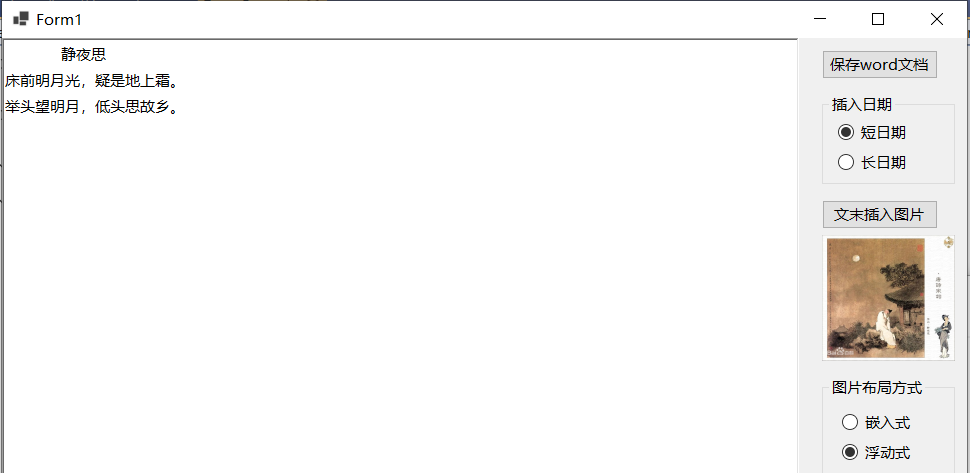

程序运行效果截图及word文档截图如下所示：
