Axure动态折线图设计指南：从静态到交互的完整实现

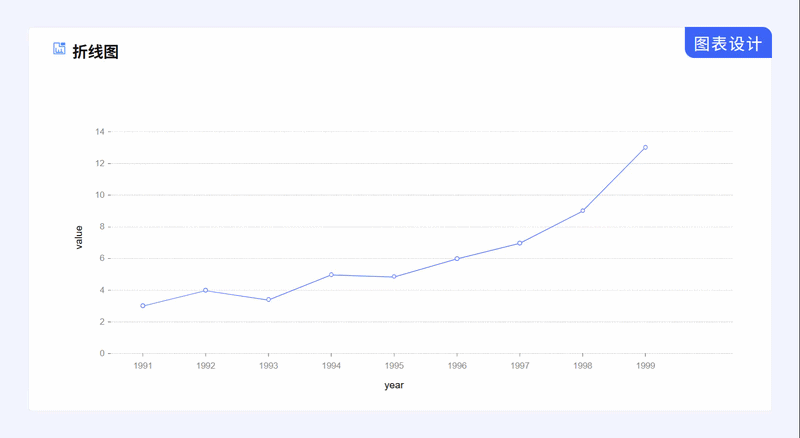

动态折线图是展示数据趋势的核心可视化形式，通过Axure可快速构建具有动画效果和交互反馈的原型。本文结合实际案例（如图所示的1991-1999年value趋势折线图），详细讲解使用Axure设计动态折线图的完整流程。

获取案例：https://download.csdn.net/download/u010709330/92911870?spm=1001.2014.3001.5503

一、基础准备：坐标轴与数据定义

绘制坐标轴
- X轴（年份轴）：用「矩形」工具绘制水平轴线（颜色#E0E0E0），底部添加文本标签标注年份（1991-1999），设置字体大小12px、颜色#666666，对齐方式「居中对齐」。
- Y轴（数值轴）：用「矩形」工具绘制垂直轴线（颜色#E0E0E0），左侧添加文本标签标注数值（0-14，间隔2），设置字体大小12px、颜色#666666，对齐方式「右对齐」。
- 网格线：用「直线」工具绘制水平虚线（颜色#F0F0F0），对应Y轴刻度，增强数据对齐感。

定义数据结构
使用「全局变量」存储年份与数值的映射关系，例如：

复制代码

`[[year, value],
 ["1991", 3],
 ["1992", 4],
 ["1993", 3.5],
 ["1994", 5],
 ["1995", 4.9],  // 对应图中悬停显示的1995年数据
 ["1996", 6],
 ["1997", 7],
 ["1998", 9],
 ["1999", 13]]
`

二、折线绘制与数据绑定

数据点生成（中继器应用）
- 添加「中继器」组件，绑定全局变量数据，每项对应一个数据点。
- 在中继器内添加「圆形」作为数据点，设置填充色为白色（#FFFFFF）、边框色为蓝色（#4A90E2）、边框宽度1px，直径8px。
坐标映射与定位
- X坐标计算：将年份映射到X轴像素位置。假设X轴总宽度为800px（1991-1999共9个年份，间隔800/8=100px），则1991年X=50px，1992年X=150px，依此类推。
- Y坐标计算 ：将数值映射到Y轴像素位置。假设Y轴总高度为300px（0-14，最大值14），则Y坐标=300 - (value/14)*300。例如1995年value=4.9，Y=300 - (4.9/14)*300≈195px。
折线连接
- 在中继器外添加「动态面板」，内含「路径」组件，通过「设置路径」交互，将所有数据点按顺序连接成折线。
- 路径颜色设为蓝色（#4A90E2），线宽2px，端点样式「圆头」。

三、交互动画实现

载入动画：折线绘制效果
- 在中继器「项目加载时」事件中添加「设置尺寸」交互，将数据点初始位置设为X轴最左侧（如1991年X=50px，Y=300px），然后通过「移动」交互，按顺序将每个数据点移动到目标位置，持续时间500ms，缓动效果「easeOutCubic」。
- 同时，路径组件通过「设置路径点」交互，逐步添加数据点坐标，模拟折线从左到右绘制的动画。
鼠标悬停交互：数据提示框
- 在中继器内添加「文本标签」（默认隐藏），绑定year和value字段，内容格式为「 $\[year$ ]nvalue: $\[value$ ]」（如「1995nvalue: 4.9」）。
- 添加「鼠标移入」事件：显示文本标签，设置位置为数据点右上方10px，添加「淡入」动画（持续时间300ms）。
- 添加「鼠标移出」事件：隐藏文本标签，添加「淡出」动画。

四、进阶优化技巧

动态数据更新

使用「设置变量值」交互更新全局数据（如切换不同年份区间），中继器会自动刷新数据点位置和折线路径，无需手动调整。
响应式适配

将坐标轴、折线和中继器放入「动态面板」，设置「自适应视图」为「宽度自适应」，确保在不同屏幕尺寸下保持比例。
性能优化

对于大量数据（如100+年份），建议使用「中继器」的「分页加载」功能，仅渲染当前可视区域的数据点，避免卡顿。

五、案例效果验证

通过上述步骤，可实现如图所示的动态折线图：

载入时：折线从左到右逐步绘制，数据点依次出现；
悬停时：鼠标移入1995年数据点，显示「1995nvalue: 4.9」的提示框；
交互反馈：鼠标移出时提示框自动隐藏，折线保持平滑。

六、总结与扩展

Axure动态折线图的核心在于「数据驱动」与「交互控制」的结合。通过中继器批量生成数据点、全局变量存储数据、路径组件连接折线，可高效实现趋势可视化；而鼠标悬停、动态绘制等交互则增强了用户体验。此方法可扩展至多折线对比、面积图等复杂图表，为原型设计提供灵活解决方案。

关键提示：实际项目中需注意数据精度（如保留一位小数）和动画流畅度（建议持续时间≥500ms），确保原型既美观又实用。
