- 实验目的
通过列表控件，选择修改串口屏工程的波特率，校验位，停止位
通过协议解析器接收上位机串口助手发来的ascii码数据显示在串口屏上
使用发送函数外发字符串数据显示在上位机串口助手里面
- 实验工具
任意型号串口屏，本例程串口屏型号为（SANY-WQ-S43-01-C）
电脑端串口调试助手，本例程使用 SSCOM V5.13.1 串口助手
Usb转串口工具，用于串口屏和电脑串口助手通讯

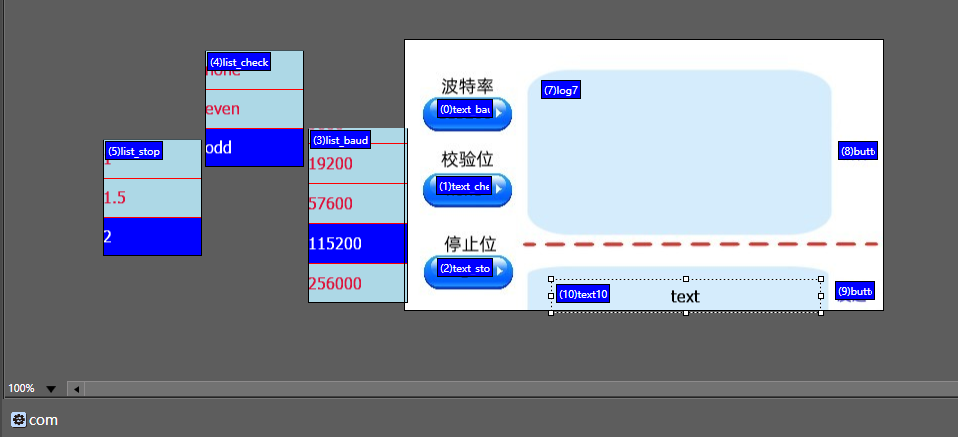

- 界面布局

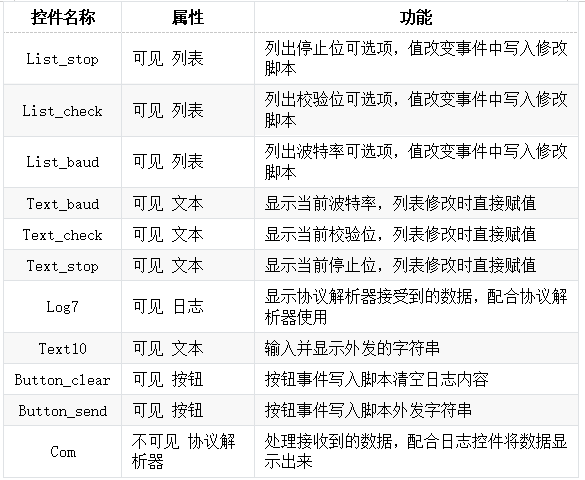

- 控件介绍
- 逻辑实现
|--------------|------------|-------------------------|
| 控件名称 | 属性 | 功能 |
| List_stop | 可见 列表 | 列出停止位可选项，值改变事件中写入修改脚本 |
| List_check | 可见 列表 | 列出校验位可选项，值改变事件中写入修改脚本 |
| List_baud | 可见 列表 | 列出波特率可选项，值改变事件中写入修改脚本 |
| Text_baud | 可见 文本 | 显示当前波特率，列表修改时直接赋值 |
| Text_check | 可见 文本 | 显示当前校验位，列表修改时直接赋值 |
| Text_stop | 可见 文本 | 显示当前停止位，列表修改时直接赋值 |
| Log7 | 可见 日志 | 显示协议解析器接受到的数据，配合协议解析器使用 |
| Text10 | 可见 文本 | 输入并显示外发的字符串 |
| Button_clear | 可见 按钮 | 按钮事件写入脚本清空日志内容 |
| Button_send | 可见 按钮 | 按钮事件写入脚本外发字符串 |
| Com | 不可见 协议解析器 | 处理接收到的数据，配合日志控件将数据显示出来 |
- 设置停止位
点击页面上停止位文本控件，调用列表控件，列表值改变事件脚本对工程停止位作出修改
文本控件脚本：
list_stop.x = 15;//显示列表框
列表脚本：
//设置停止位
text_stop.txt = list_stop.getItem(list_stop.sel);//将选项的内容赋值给文本控件
if(list_stop.sel == 0)
sys_stopbits = 1;//停止位的读写值为1表示停止位为1，此表示为系统变量固定表示
else if(list_stop.sel == 1)
sys_stopbits = 3;//停止位的读写值为3表示停止位为1.5，此表示为系统变量固定表示
else if(list_stop.sel == 2)
sys_stopbits = 2;//停止位的读写值为2表示停止位为2，此表示为系统变量固定表示
list_stop.x = -132;//隐藏列表框
- 设置校验位
点击页面上校验位文本控件，调用列表控件，列表值改变事件脚本对工程校验位作出修改
文本控件脚本：
list_check.x = 15;//显示列表框
列表脚本
//设置工程校验位
text_check.txt = list_check.getItem(list_check.sel);//将列表选中项的值赋值给文本控件
sys_parity = list_check.sel;//设置系统校验位，校验位读取值0表示无校验 1表示odd校验 2表示even校验，此处与列表序号一致
list_check.x = -132;//隐藏列表框
- 设置波特率
点击页面上波特率文本控件，调用列表控件，列表值改变事件脚本对工程波特率作出修改
文本控件脚本：
list_baud.x = 15; //显示列表框
列表脚本：
//设置工程波特率
text_baud.txt = list_baud.getItem(list_baud.sel);//将列表先选中值赋值给文本控件
sys_baud = stringToInt(text_baud.txt); //设置系统波特率
list_baud.x = -132; //隐藏列表框
- 协议解析器
将接受到的数据打印在日志控件显示，用于测试工程波特率，校验位，停止位是否修改正确
脚本：
//将串口屏收到的数据打印在日志控件显示
//com.rxbuf:协议解析器用来缓存接收数据的数组
//com.rslen:com.rxbuf长度
log7.addString(bytesToAscii(com.rxBuf,0,com.rxLen));//将接收到的数据转成ascii字符串打印出来.
- 清除日志内容Button_clear
按钮 Button_clear 按钮弹起事件写脚本清除日志内容
脚本：
log7.clear();//清除日志内容
- 通过串口发送字符串数据
Text10文本控件右侧属性栏kbld属性，可以直接调用键盘控件此处无需脚本，发送按钮button_send脚本如下
uartSend(text10.txt);//通过串口发送text10字符串文本
- 实验结果
将工程和串口助手得波特率修改为19200，校验位修改为0dd 停止位设置为2
用usb转串口将屏与电脑连接，串口屏发送 HELLO SANY 上位机串口助手发送HELLO
串口助手和串口屏接收正常

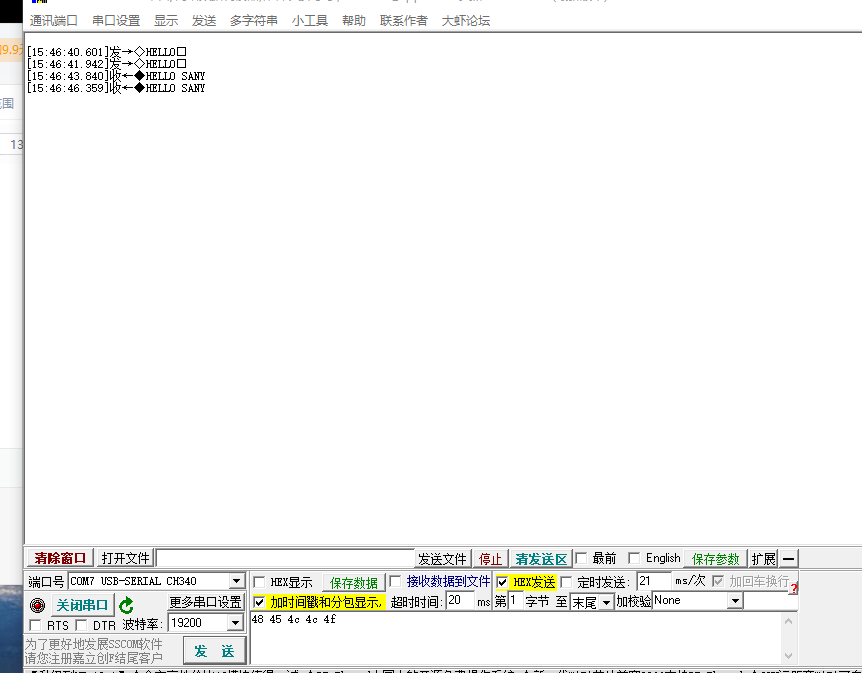

串口助手接收和发送
串口屏接收和发送
