1.跨图状态交互
从节点调用图，本案例是 LangGraph 中跨图状态交互的标准做法。
核心逻辑解释
-
状态结构差异设计 父图状态（ParentState）：仅包含 user_query（用户输入）和 final_answer（最终结果），聚焦业务层； 子图状态（SubgraphState）： 包含 analysis_input（分析输入）、analysis_result（分析结果）、intermediate_steps（中间步骤）， 聚焦分析层；两者无重叠字段，完全独立，必须通过代理节点手动转换。
-
代理节点核心作用（call_subgraph_proxy） 2.1 步骤1：父→子状态转换（按子图要求构造输入） 2.2 步骤2：手动调用子图（而非直接将子图作为父图节点） 2.3 步骤3：子→父状态映射（提取子图结果，赋值给父图字段）
核心方案： 父子图状态不同时，通过父图的代理节点而非直接添加子图节点， 手动完成「父状态→子输入」转换、调用子图、「子输出→父状态」映射； 关键要点： 代理节点必须接收父图状态、返回父图状态，子图调用通过 compiled_subgraph.invoke() 手动触发； 灵活性： 该模式可适配任意结构的父子图状态，只需在代理节点中自定义转换逻辑
python
'''
从节点调用图，本案例是 LangGraph 中跨图状态交互的标准做法。
核心逻辑解释
1. 状态结构差异设计
父图状态（ParentState）：仅包含 user_query（用户输入）和 final_answer（最终结果），聚焦业务层；
子图状态（SubgraphState）：
包含 analysis_input（分析输入）、analysis_result（分析结果）、intermediate_steps（中间步骤），
聚焦分析层；两者无重叠字段，完全独立，必须通过代理节点手动转换。
2. 代理节点核心作用（call_subgraph_proxy）
2.1 步骤1：父→子状态转换（按子图要求构造输入）
2.2 步骤2：手动调用子图（而非直接将子图作为父图节点）
2.3 步骤3：子→父状态映射（提取子图结果，赋值给父图字段）
核心方案：
父子图状态不同时，通过父图的代理节点而非直接添加子图节点，
手动完成「父状态→子输入」转换、调用子图、「子输出→父状态」映射；
关键要点：
代理节点必须接收父图状态、返回父图状态，子图调用通过 compiled_subgraph.invoke() 手动触发；
灵活性：
该模式可适配任意结构的父子图状态，只需在代理节点中自定义转换逻辑
'''
from langgraph.graph import StateGraph, START, END
from typing import TypedDict
# ====================== 1. 定义不同结构的父子图状态 ======================
# 父图状态：仅包含用户查询和最终答案（与子图状态完全不同）
class ParentState(TypedDict):
user_query: str # 父图独有：用户输入的查询
final_answer: str | None # 父图独有：子图处理后的最终结果
# 子图状态：专注于分析逻辑（与父图状态无重叠字段）
class SubgraphState(TypedDict):
analysis_input: str # 子图独有：分析输入
analysis_result: str # 子图独有：分析结果
intermediate_steps: list # 子图独有：中间步骤（私有数据）
# ====================== 2. 定义子图核心逻辑 ======================
def subgraph_analysis_node(state: SubgraphState) -> SubgraphState:
"""子图核心节点：处理分析逻辑，生成结果"""
# 模拟子图的分析过程
query = state["analysis_input"]
state["intermediate_steps"] = [f"解析查询：{query}", "执行分析逻辑", "生成结果"]
state["analysis_result"] = f"针对「{query}」的分析结果：这是子图处理后的内容"
return state
def build_subgraph() -> StateGraph:
"""构建并编译子图"""
sub_builder = StateGraph(SubgraphState)
sub_builder.add_node("subgraph_analysis_node", subgraph_analysis_node)
sub_builder.add_edge(START, "subgraph_analysis_node")
sub_builder.add_edge("subgraph_analysis_node", END)
return sub_builder.compile()
# 提前编译子图（供父图代理节点调用）
compiled_subgraph = build_subgraph()
# ============ 3. 定义父图代理节点（核心：状态转换+调用子图）从节点调用图=======
def call_subgraph_proxy(state: ParentState) -> ParentState:
"""
父图的代理节点：
1. 将父图状态转换为子图所需的输入格式
2. 手动调用子图
3. 将子图输出映射回父图状态
"""
# 步骤1：父图状态 → 子图输入（状态转换）,提取父图的user_query，转换为子图需要的analysis_input
subgraph_input = {
"analysis_input": state["user_query"],
"intermediate_steps": [], # 初始化子图的私有字段
"analysis_result": "" # 初始化子图结果字段
}
# 步骤2：手动调用编译后的子图，手动调用子图（而非直接将子图作为父图节点）
subgraph_response = compiled_subgraph.invoke(subgraph_input)
# 步骤3：子图输出 → 父图状态（结果映射）
# 提取子图的analysis_result，赋值给父图的final_answer
return {
"user_query": state["user_query"], # 保留父图原有字段
"final_answer": subgraph_response["analysis_result"]
}
def build_parent_graph() -> StateGraph:
"""构建并编译父图（添加代理节点，而非直接添加子图）"""
parent_builder = StateGraph(ParentState)
# 添加代理节点（核心：手动处理状态转换+调用子图）
parent_builder.add_node("call_subgraph_proxy", call_subgraph_proxy)
# 父图执行链路：START → 代理节点 → END
parent_builder.add_edge(START, "call_subgraph_proxy")
parent_builder.add_edge("call_subgraph_proxy", END)
return parent_builder.compile()
# ====================== 4. 主方法 ======================
def main():
"""主函数：执行父图，验证跨图状态转换逻辑"""
# 1. 构建父图
parent_graph = build_parent_graph()
# 2. 定义父图初始状态（仅包含user_query，符合父图状态结构）
initial_state = {
"user_query": "请分析Python中StateGraph的使用场景",
"final_answer": None
}
print("父图初始状态：", initial_state)
# 3. 执行父图，实际而言父图调用了call_subgraph_proxy
final_state = parent_graph.invoke(initial_state)
# 4. 输出结果
print("\n父图最终状态：", final_state)
print("\n子图处理后的最终答案：", final_state["final_answer"])
if __name__ == "__main__":

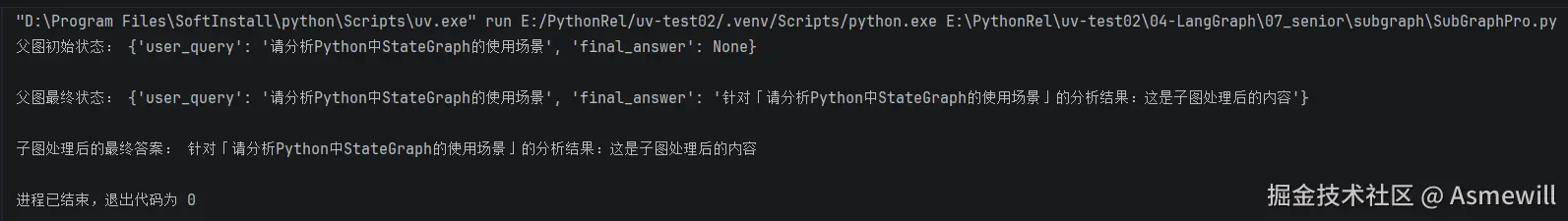

main()执行结果：
2.将子图作为节点添加到父图
python
'''将子图作为节点添加到父图'''
from langgraph.graph import StateGraph, START, END
from typing import TypedDict
# 1. 状态定义（统一字段名，避免执行时KeyError）
class ParentState(TypedDict):
parent_messages: list # 与子图共享数据
class SubgraphState(TypedDict):
parent_messages: list # 与父图共享的数据
sub_message: str # 子图私有数据
# 2. 定义子图节点函数
def subgraph_node(state: SubgraphState) -> SubgraphState:
"""子图节点处理逻辑：修改共享数据+设置私有数据"""
# 向共享的parent_messages中添加内容
state["parent_messages"].append("message from subgraph updateO(∩_∩)O")
# 设置子图私有数据
state["sub_message"] = "subgraph private message"
#print(state["sub_message"])
return state
# 3. 定义父图节点函数
def parent_node(state: ParentState) -> ParentState:
"""父图初始节点：初始化共享数据"""
if not state.get("parent_messages"):
state["parent_messages"] = []
state["parent_messages"].append("message from 父亲 node")
return state
# 4. 构建子图
def build_subgraph() -> StateGraph:
"""构建并返回编译后的子图"""
sub_builder = StateGraph(SubgraphState)
sub_builder.add_node("sub_node", subgraph_node)
sub_builder.add_edge(START, "sub_node")
sub_builder.add_edge("sub_node", END) # 子图执行完指向结束
return sub_builder.compile()
# 5. 构建父图
def build_parent_graph(compiled_subgraph) -> StateGraph:
"""构建并返回编译后的父图"""
builder = StateGraph(ParentState)
# 添加父图初始节点
builder.add_node("parent_node", parent_node)
# 将子图作为节点添加到父图，添加子图添加为父图的节点
builder.add_node("subgraph_node", compiled_subgraph)
# 父图执行流程：START -> parent_node -> subgraph_node -> END
builder.add_edge(START, "parent_node")
builder.add_edge("parent_node", "subgraph_node") # 将子图作为节点添加到父图
builder.add_edge("subgraph_node", END)
return builder.compile()
# 6. 主方法（程序入口）
def main():
"""主函数：执行父图并输出结果"""
# 构建子图
compiled_subgraph = build_subgraph()
# 构建父图
parent_graph = build_parent_graph(compiled_subgraph)
# 执行父图，先初始
initial_state = {"parent_messages": ["我是父消息"]}
print("初始状态：", initial_state)
# 执行父图并获取最终状态
#父图执行时会自动调用子图，子图可修改共享的parent_messages，
# 私有sub_message仅在子图内有效（父图最终状态不会显示，因为父图状态定义中无该字段）
final_state = parent_graph.invoke(initial_state)
print("\n执行后最终状态：", final_state)
print()
print(parent_graph.get_graph().print_ascii())
print("=" * 50)
print(parent_graph.get_graph().draw_mermaid())
print("=" * 50)
# 程序入口
if __name__ == "__main__":

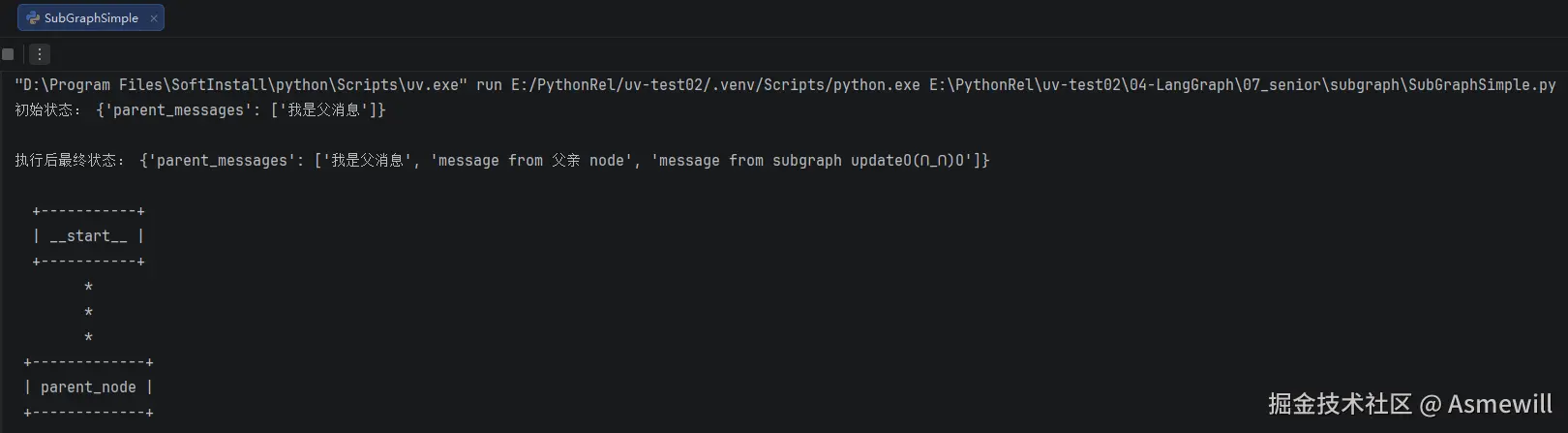

main()执行结果：
图的状态：
