1.实验目的
串口屏通过温度传感器，检测火焰温度，当火焰温度超过报警温度时，启动风扇进行灭火。
2.实验工具
支持MODBUS、IO的串口屏，本例程串口屏型号为（SANY-WV-S43-04M-C）
支持MODBUS的温度传感器，本例程使用的是自主生产的传感器
一个5V继电器、一个直流电机、一个IO转接板及软排线
3.页面设计

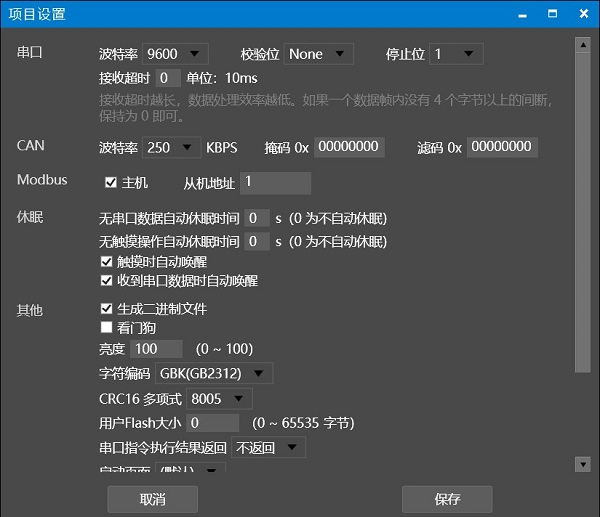

项目设置，勾选MODBUS 主机。修改波特率为9600（传感器波特率为9600，需要保持一致）。

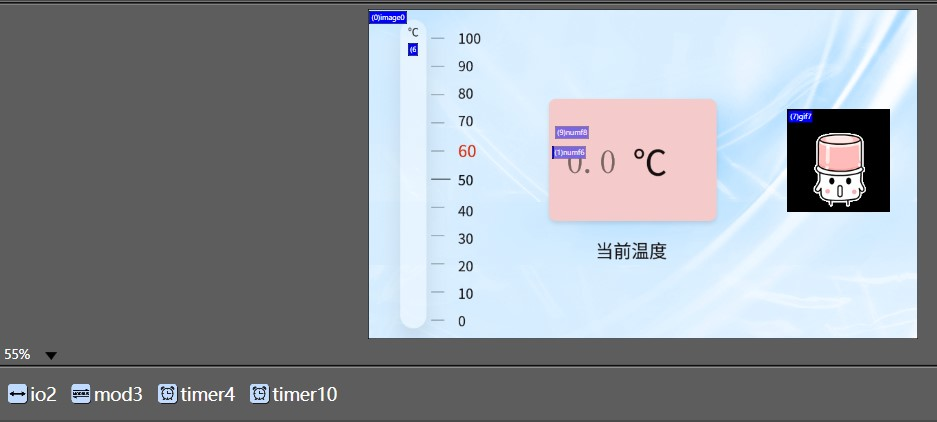

page0 页面控件
|--------------|------------|-------------------------|
| 控件名 | 属性 | 功能 |
| image0 | 可见 图片 | 场景UI |
| progressbar6 | 可见 进度条 | 显示当前温度 |
| numf6 | 可见 浮点数 | 显示当前温度 |
| numf8 | 可见 浮点数 | 设置报警温度（透明度属性设置为0） |
| gif7 | 可见 GIF图片 | 显示动态报警 |
| io2 | 不可见 IO控件 | 输出高低电平（初始化为低电平0） |
| mod3 | 不可见 MODBUS | 支持使用MODBUS协议 |
| timer4 | 不可见 定时器 | 用于定时查询温度传感器并显示 |
| timer10 | 不可见 定时器 | 用于对比报警值，超出报警温度时，IO输出高电平 |

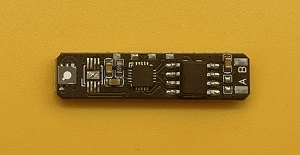

4.传感器模块参数
波特率：9600 功能码：03，读取寄存器
|--------------|---------------|----|----|-------------------------------|
| 设备地址 | 寄存器地址 | | | |
| 1 | 0x0000 | 温度 | 只读 | float类型，一个寄存器表示温度，单位*0.01℃ |
| | 0x0001 | 湿度 | 只读 | float类型，一个寄存器表示湿度，单位*0.01%rh |
本例程仅使用温度寄存器。
5.逻辑实现
5.1 页面加载事件，初始报警温度
脚本如下：
numf8.valf = 60.0;//初始化报警温度
5.2 定时查询温度（timer4）
脚本如下：
int Ret;
Ret = modbusRead(0x01,0x03,0x0000,2,100);//查询一次
if(Ret == 0)//查询成功
{
numf6.valf = (float)(mod3.rxBuf1<<8 | mod3.rxBuf2)/100;//转换温度
progressbar6.val = (int)numf6.valf;
}
5.3 对比报警温度（timer10）
脚本如下：
if(numf6.valf > numf8.valf)//读取温度超过设置温度
{
gif7.visible = 1;//GIF图片可见
io2.val = 1;//IO.Pin0输出高电平
}
else
{
gif7.visible = 0;//GIF图片隐藏
io2.val = 0;//IO.Pin0输出低电平
}
6.实验结果
编译成功后，点击下载按钮，下载到串口屏。
具体实验现象：用串口屏做一个自动灭火场景哔哩哔哩bilibili
