【元器件专题】MOS管内部结构

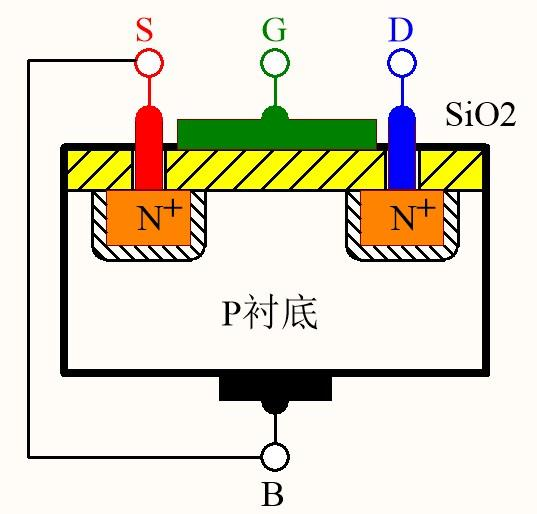

MOS管内部结构:

深绿色G极是控制极,是一块金属,能导电

中间黄色是氧化物,不能导电,绝缘(也有耐压要求,一般是+/-25V)

黄色氧化物下面就是半导体了,N型和P型半导体

所以,它就是"金属氧化物半导体",简称MOS管
