《HarmonyOS底部页签-沉浸光感组件实战》高级定制：图标出血与分割线

一个被很多人忽略的视觉细节

HarmonyOS NEXT 的 HdsTabs 组件默认的底部页签效果，说实话，用着用着会审美疲劳。图标老老实实待在框里，和背景之间隔着一层明显的边界------这在一些设计稿追求"沉浸感"的项目里会很违和。

官方文档提到了 iconBleedSubStyle 和 splitLine 两个能力，但文档写得比较克制，只是罗列了配置项，没有说清楚什么时候该用、怎么用才稳定。

这篇文章直接聊两个点：让图标"跨出"常规区域的出血效果，以及在页签栏边缘加一条分割线来提升层次感。两个都是 UI 细节，但实际做起来有不少坑。

这两个配置解决了什么问题

先想清楚场景，再动手写代码。

图标出血，本质上是让图标（或图标区域）超出 TabBar 的常规绘制范围。常见的设计手法是底部页签的图标向下延伸，盖在页面内容上，产生一种"浮起来"的视觉效果。向上出血则多用于悬浮式页签栏，让图标稍微穿透到正文区域。

场景	适用出血方向	视觉效果
底部固定式页签	向下	图标"探出"底部，增加纵深
悬浮式页签栏	向上	图标"浮出"TabBar，与内容融合

分割线相对直观一些------在页签栏的顶部或底部加一条线，区分 TabBar 和正文区域。但这种线在模糊、悬浮场景下的表现，很多人第一次接触时容易翻车。

示例一：图标向下出血

先做一个向下出血的底部页签。核心配置是 iconBleedSubStyle，注意它不是直接作用在每个 Tab 上，而是作为 HdsTabs 的属性统一设置。

typescript 复制代码

// 向下出血示例
@Entry
@Component
struct IconBleedDownExample {
  private controller: HdsTabsController = new HdsTabsController();

  build() {
    Column() {
      HdsTabs({ controller: this.controller }) {
        TabContent() {
          Column().width('100%').height('100%').backgroundColor(Color.White)
        }
        .tabBar({ icon: $r('app.media.home'), text: '首页' })

        TabContent() {
          Column().width('100%').height('100%').backgroundColor(Color.White)
        }
        .tabBar({ icon: $r('app.media.explore'), text: '发现' })

        TabContent() {
          Column().width('100%').height('100%').backgroundColor(Color.White)
        }
        .tabBar({ icon: $r('app.media.profile'), text: '我的' })
      }
      .barPosition(BarPosition.End)
      .vertical(false)
      .barOverlap(true)  // 这一行必须加
      .iconBleedSubStyle({
        bleedDirection: IconBleedDirection.BOTTOM,
        bleedValue: 8,
        backgroundColor: '#00FFFFFF',
        cornerRadius: 0
      })
      .width('100%')
      .height('100%')
    }
  }
}

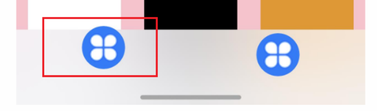

代码跑起来的效果：三个图标会向下延伸 8vp，穿透到 TabBar 底部区域。注意 backgroundOverlap 必须设置为 true，否则 TabBar 不叠加，出血效果会裁切掉。

bleedValue 的单位是 vp，建议不要超过 12。太大图标会变形，太小没有效果。

示例二：页签栏顶部加分割线

分割线的配置在 splitLine 属性上。这个属性可以单独控制颜色、宽度、位置（上或下）。

typescript 复制代码

// 分割线示例：顶部添加，支持模糊
@Entry
@Component
struct SplitLineExample {
  private controller: HdsTabsController = new HdsTabsController();

  build() {
    Column() {
      HdsTabs({ controller: this.controller }) {
        TabContent() {
          Column().width('100%').height('100%').backgroundColor(Color.White)
        }
        .tabBar({ icon: $r('app.media.home'), text: '首页' })

        TabContent() {
          Column().width('100%').height('100%').backgroundColor(Color.White)
        }
        .tabBar({ icon: $r('app.media.explore'), text: '发现' })
      }
      .barPosition(BarPosition.End)
      .vertical(false)
      .barOverlap(true)
      .barBackgroundBlurStyle(BlurStyle.THICK)  // 模糊样式
      .splitLine({
        show: true,
        position: SplitLinePosition.TOP,   // 分割线在TabBar顶部
        strokeWidth: 0.5,                  // 线宽 0.5vp
        strokeColor: '#33000000'           // 20%透明度黑色
      })
      .width('100%')
      .height('100%')
    }
  }
}

这里的一个值得注意的点：当 barOverlap 为 true 且启用了模糊时，分割线的位置表现会和没有模糊时不同。具体来说，分割线会叠加在模糊层上面，而不是嵌入 TabBar 内部。所以如果你想一条半透明的线盖在模糊背景上，这种组合是合理的。

分割线与模糊、悬浮的兼容性

实测下来，splitLine 在有模糊和悬浮样式下的行为如下：

组合情况	效果
模糊 + 分割线	分割线在模糊层之上，视觉上不受模糊影响
悬浮样式 + 分割线	分割线依然存在，但位置计算要特别注意
悬浮 + 模糊 + 分割线	视觉效果可能过重，不推荐同时使用

悬浮样式（barFloating 配置）会让 TabBar 悬浮在内容之上，此时分割线的作用就被弱化了。很多开发者会把这两个一起开，结果发现分割线悬在半空中，位置不对。官方文档没有明确说分割线在悬浮状态下应该如何表现，实际测试下来，建议在悬浮场景下关闭分割线。

常见问题：两个真实坑

坑1：出血后图标的背景色穿透问题

现象：图标出血之后，图标区域的背景色会透出来，覆盖在下面的内容上。

原因：iconBleedSubStyle 中的 backgroundColor 默认为透明。如果不设置，出血区域就是完全透明的，图标本身有像素区域覆盖，但图标外的出血区域（扩展的那 8vp）是空的，如果下面有内容，就会直接透出来。

解决方案：

typescript 复制代码

.iconBleedSubStyle({
  bleedDirection: IconBleedDirection.BOTTOM,
  bleedValue: 8,
  backgroundColor: '#FFFFFFFF',  // 改为白色，与TabBar背景一致
  cornerRadius: 0
})

如果你希望出血区域也带模糊效果，不能直接在这里配置，要在 TabBar 上统一设置 barBackgroundBlurStyle。

坑2：分割线在深色模式下颜色失效

现象：浅色模式下分割线正常，切换深色模式后分割线看不见了。

原因：strokeColor 如果直接写固定颜色（如 #33000000），在深色模式下不会自动适配。深色模式的背景通常较暗，半透明黑色线在暗色背景上几乎不可见。

解决方案：使用资源变量或动态判断主题。

typescript 复制代码

.splitLine({
  show: true,
  position: SplitLinePosition.TOP,
  strokeWidth: 0.5,
  strokeColor: GlobalConfig.isDarkMode ? '#33FFFFFF' : '#33000000'
})

最佳实践

出血值不要超过 12vp。试过 16vp，图标明显被拉伸，且底层内容区域会被遮挡过多，影响操作。
分割线宽度保持 0.5vp 到 1vp。太宽会显得页面分区生硬，太细在低分辨率设备上可能显示不出来。
不要在悬浮样式下同时开启分割线和模糊。悬浮本身的视觉重心在"脱离"，再加分割线和模糊会让 TabBar 变得臃肿。
iconBleedSubStyle 和 splitLine 的 backgroundColor 要统一。如果只设置其中一个的颜色，另外一个是透明或默认值，视觉上会有撕裂感。

FAQ

Q：为什么我设置了 splitLine 但是看不见？

A：检查 barOverlap 是否为 true，并且 TabBar 的 barPosition 为 BarPosition.End。另外分割线默认是关闭的，必须显式设置 show: true。

Q：图标向下出血后，点击事件的范围会变大吗？

A：不会。出血区域只是视觉扩展，点击区域依然是图标的原始绘制区域。如果要扩大热区，需要额外做手势处理。

Q：分割线能否用在侧边栏 HdsTabs 上？

A：官方未说明，实测分割线对侧边栏（vertical: true）不生效。分割线目前只支持底部页签栏的顶部和底部位置。

Q：真机和模拟器出血效果不一样？

A：模拟器的屏幕密度和真机不同，会导致 bleedValue 的实际像素值不同。建议在真机上反复调整出血值，不要只依赖模拟器。
