本文为SOLIDWORKS与CAMWorks联合环境下，用户自定义车刀（含刀片与刀杆）的完整操作指南，涵盖建模设计、坐标系标定、TechDB数据库入库、刀具调用及仿真验证等全流程，步骤规范、可直接指导实际操作。
一、准备工作（建模：刀片**+** 刀杆装配）
自定义车刀的前期准备工作需在SOLIDWORKS软件中完成刀片与刀杆的建模及装配，核心要求为尺寸精准、装配贴合，为后续刀具入库及加工调用提供基础保障。
- 新建零件文件：启动SOLIDWORKS软件，新建两个独立零件文件，分别完成刀片（Insert）与刀杆（Holder）的绘制工作。
- 刀片：严格按照实际应用的刀片规格参数进行绘制，重点标注刀尖圆角R值（常用规格为R0.4、R0.8等），确保刀尖几何形状与实际零件完全一致。
- 刀杆：依据机床刀塔安装标准，设计方柄或圆柄刀杆，明确刀杆总长、截面尺寸（如20×20mm、16×16mm等），确保刀杆尺寸与机床安装工位相匹配。

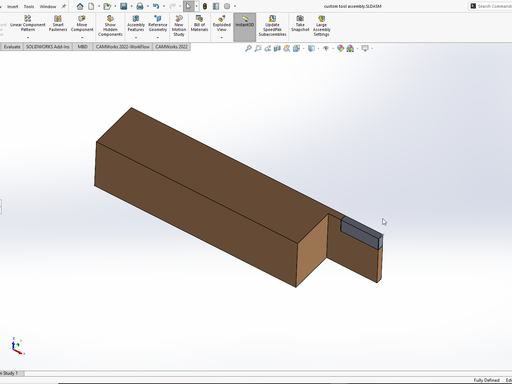

- 新建装配体：新建SOLIDWORKS装配体文件，将已绘制完成的刀片与刀杆零件导入装配环境，确保两者按实际安装姿态装配贴合。需注意：装配体中仅保留刀片与刀杆两个核心零件，螺钉、压板等辅助固定零件可进行建模，但无需纳入最终装配体，CAMWorks软件调用刀具时会自动忽略此类辅助零件，多余零件将增加软件计算负荷。

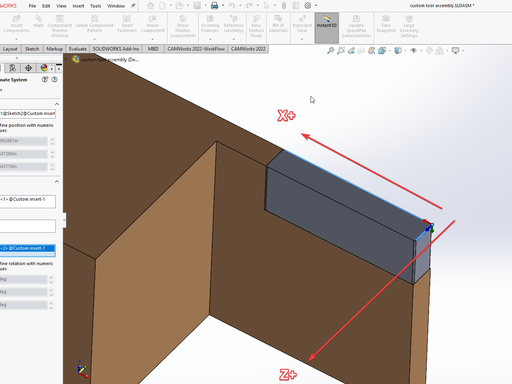

- 创建刀尖坐标系（关键步骤）：刀尖坐标系的标定精度直接决定后续加工刀路的准确性，需严格按照以下规范操作：
- 操作路径：在装配体界面中，点击"插入"菜单，选择"坐标系（Coordinate System）"命令。
- 原点位置：将坐标系原点精准定位至刀尖理论尖角（注意：严禁将原点放置于刀尖圆角中心，否则将导致加工刀路偏移，影响加工尺寸精度）。
- 轴方向设定：Z轴沿刀杆指向刀柄方向，与机床Z轴运动方向保持一致；X轴垂直于刀杆向上，与机床X轴运动方向保持一致，确保坐标系与机床运动基准统一。
- 保存文件：将装配体文件以全英文、无空格格式命名（例如"TurnTool_Custom.SLDASM"），避免因路径或文件名不规范导致后续TechDB数据库无法识别。同时，妥善保存刀片与刀杆的零件文件，建议将所有相关文件统一存放于同一文件夹，便于文件管理与后续调用。
**二、刀片入库（**TechDB → User Defined Inserts ）
刀片需先录入CAMWorks软件的Technology Database（TechDB，技术数据库），完成参数配置后，方可与刀杆进行关联并应用于加工操作，具体操作步骤如下：
- 打开TechDB数据库：在CAMWorks软件界面中，点击"TechDB"按钮，启动CAMWorks Technology Database数据库模块。

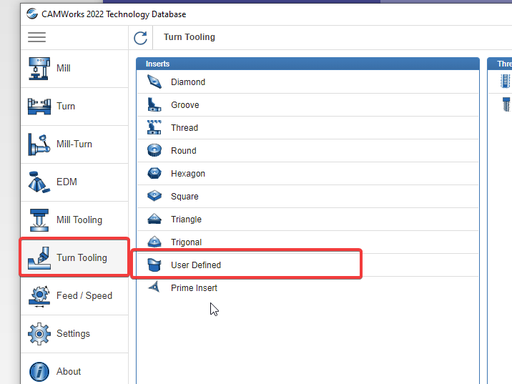

- 定位用户自定义刀片目录：在数据库左侧导航树中，依次展开"Turn Tooling（车削刀具）"→"Inserts（刀片）"→"User defined（用户自定义）"目录。

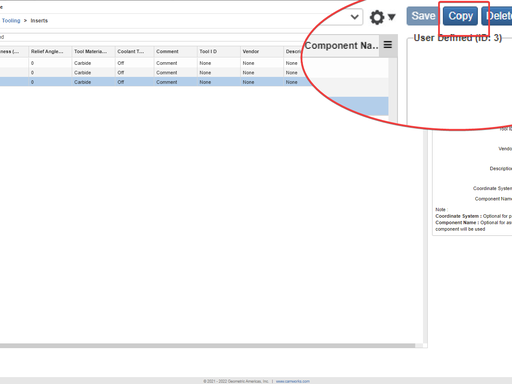

- 新建自定义刀片：右键点击"User defined"目录，选择"复制现有刀片"命令（建议复制与自定义刀片规格相近的ISO标准刀片），生成新的刀片副本，减少参数设置工作量，提高配置效率。
- 编辑刀片参数（核心步骤）：双击新建的刀片副本，打开参数编辑界面，按要求填写以下关键参数：
- Name（名称）：自定义刀片名称需遵循规范命名原则，包含关键技术参数（例如"INSERT_CUSTOM_35deg_R0.8"，含义为：自定义刀片、主偏角35°、刀尖圆角R0.8），便于后续查找与识别。
- Thickness（厚度）：填写刀片实际实测厚度，确保参数与建模尺寸一致，保障刀具装配精度。

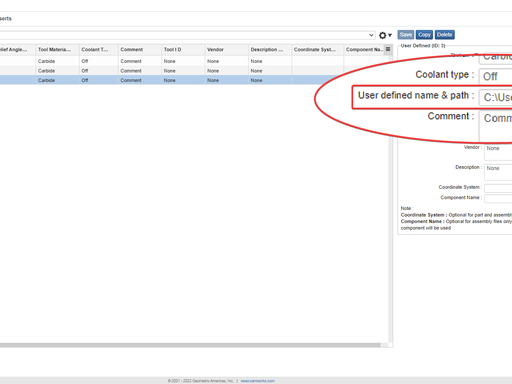

- User defined name & path（用户自定义名称及路径）：点击"浏览"按钮，选择第一步中绘制完成的刀片零件文件（ .SLDPRT ），完成建模文件与数据库参数的关联。
- 补充信息：根据实际应用需求，填写刀片材质（Material）、角度（Angle）等相关描述信息，完善刀片参数档案，便于后续管理与调用。
- 保存设置：完成所有参数编辑后，点击"保存"按钮，自定义刀片即完成入库操作，可在"User defined"目录下查询到该刀片信息。
**三、刀杆入库（**TechDB → User Defined Holders ）
刀杆入库需完成与已入库自定义刀片的关联，并准确设置刀杆关键参数，确保刀杆与机床、刀片的匹配性，具体操作步骤如下：

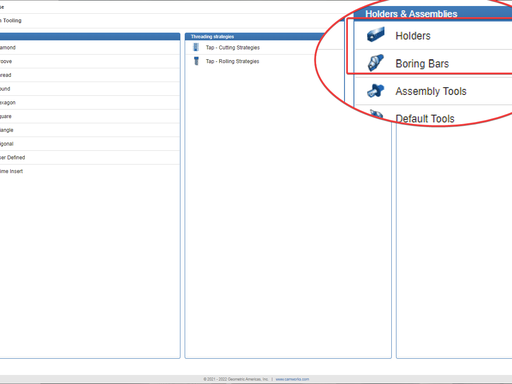

- 定位用户自定义刀杆目录：返回TechDB数据库主界面，在左侧导航树中，依次展开"Turn Tooling（车削刀具）"→"Holders（刀杆）"→"User defined（用户自定义）"目录。

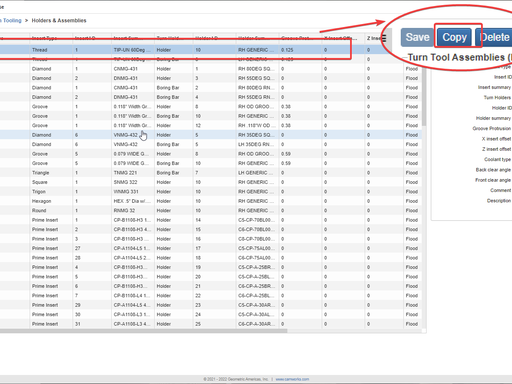

- 新建自定义刀杆：右键点击"User defined"目录，选择"复制现有刀杆"命令（建议复制与自定义刀杆类型、规格相近的标准刀杆），生成新的刀杆副本。

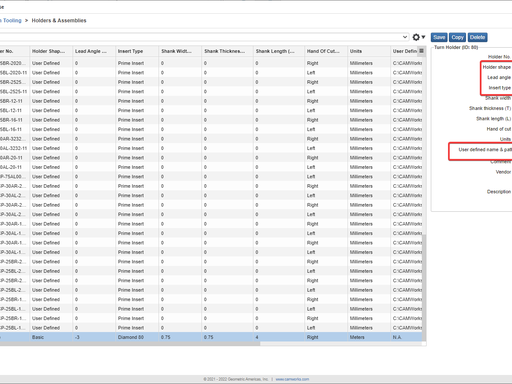

- 编辑刀杆参数（核心步骤）：双击新建的刀杆副本，打开参数编辑界面，按要求填写以下关键参数：
- Name（名称）：自定义刀杆名称需遵循规范命名原则，包含关键尺寸参数（例如"HOLDER_20x20_Custom"，含义为：自定义刀杆、截面尺寸20×20mm）。
- Style（类型）：根据刀杆实际用途，选择对应的类型（如外圆车刀、端面车刀、切槽刀、螺纹刀等）。
- Shank Size（刀杆截面）：填写刀杆实际截面尺寸（如20×20mm、16×16mm等），确保与机床安装要求一致。
- Length（长度）：填写刀杆总长度，参数需与建模尺寸保持一致。
- Insert（刀片）：点击下拉菜单，选择第二步中已完成入库的自定义刀片，实现刀杆与刀片的关联配置。
- User defined name & path（用户自定义名称及路径）：点击"浏览"按钮，选择第一步中保存的装配体文件（ .SLDASM ），完成装配体模型与数据库参数的关联。
- 关键角度：准确设置刀杆的Lead Angle（主偏角）、Rake Angle（前角）、Relief Angle（后角），参数需与实际刀杆角度一致，该参数直接影响切削加工效果及刀路生成的合理性。
- 保存设置：点击"保存"按钮，自定义刀杆完成入库操作，至此，自定义车刀的数据库入库流程全部完成。
四、在****CAMWorks 中调用自定义车刀
自定义车刀完成入库后，即可在CAMWorks车削加工模块中调用，调用过程需重点验证刀具位置准确性及加工仿真效果，具体操作步骤如下：
- 打开加工文件：新建或打开待加工的车削零件文件（.SLDPRT），进入CAMWorks软件界面，点击"Turning（车削）"命令，启动车削加工模块。
- 新建加工操作：点击"新建操作"命令，根据加工需求选择对应的车削操作类型（如Turn Profile（轮廓车削）、Face（端面车削）等），点击"确定"完成操作创建。
- 选择自定义刀具：在加工操作设置界面中，点击"刀具选择"按钮，在刀具库中筛选"User Defined（用户自定义）"类别，选中第三步骤中完成入库的自定义刀杆，点击"确认"完成刀具选择。
- 验证刀具正确性：
- 预览验证：在刀具预览窗口中，确认显示的刀具为刀片与刀杆的完整装配体，无零件缺失、错位等问题。
- 位置验证：检查刀尖位置与第一步中标定的坐标系原点保持一致，避免因刀尖位置偏差导致加工刀路偏移。
- 仿真验证：启动CAMWorks加工仿真功能，检查刀具运动路径的合理性，确认刀具与加工零件、机床之间无干涉现象，确保切削路径符合加工工艺要求。
五、常见问题与注意事项
以下为操作过程中常见的问题及对应解决方案，旨在规避操作失误导致的刀路错误、刀具无法调用等问题，保障操作流程顺畅：
- 错误 1 ：刀尖坐标系原点放置于圆角中心 → 后果：加工刀路出现偏移，导致零件加工尺寸不合格；解决方案：重新标定刀尖坐标系，将原点精准放置于刀尖理论尖角。
- 错误 2 ：装配体中包含过多辅助零件→ 后果：增加CAMWorks软件的计算负荷，虽不影响加工仿真结果，但会降低操作效率；解决方案：删除螺钉、压板等辅助零件，仅保留刀片与刀杆两个核心零件。
- 错误 3 ：文件路径包含中文或空格→ 后果：TechDB数据库无法识别相关文件，导致刀具无法正常入库或调用；解决方案：修改文件保存路径为全英文、无空格格式，将所有相关文件统一存放。
- 注意事项：建议定期备份自定义刀具相关文件（.SLDPRT/.SLDASM）及TechDB数据库配置文件，防止软件重装或故障导致自定义刀具数据丢失。
