1.实验目的
通过定时器定时产生随机数，模拟心率、血氧、血压等数据
2.实验工具
- 任意三易串口屏，本例程采用的型号为SANY-WV-S43-05M-C
- UI图片
- VP开发软件
3.实验工具
Page0：

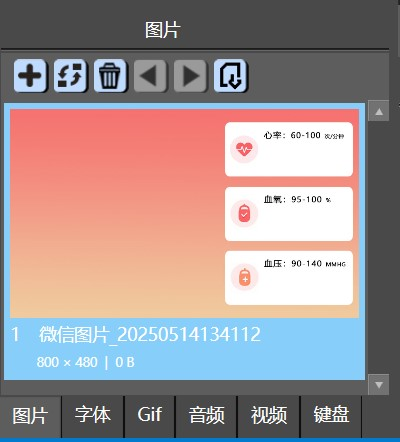

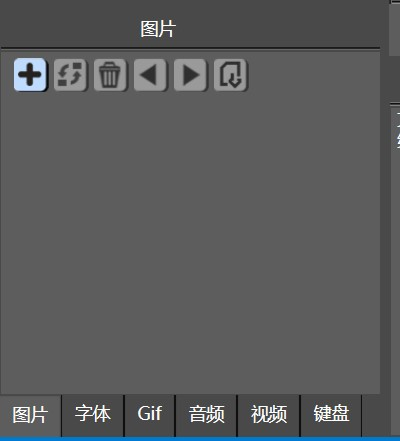

（1）在VP界面左下角资源区 选择图片栏，点击上方添加按钮，选择准备好的UI图片，点击打开即可导入。

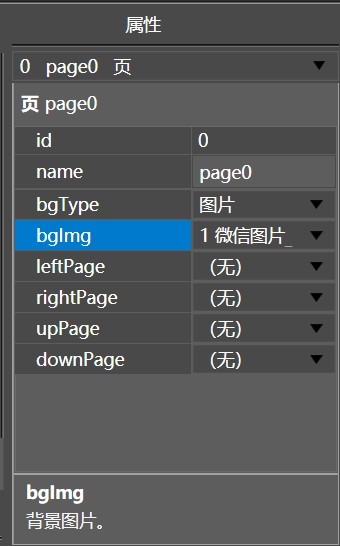

（2）点击page0页面，选择背景类型为图片，随后选择背景图片为导入的UI图片。

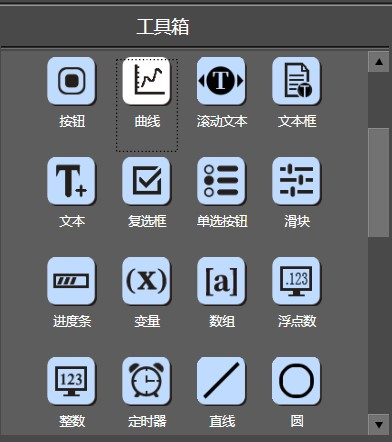

（3）在左侧工具箱中拖出一个曲线控件、一个整数控件、一个定时器、一个变量控件。

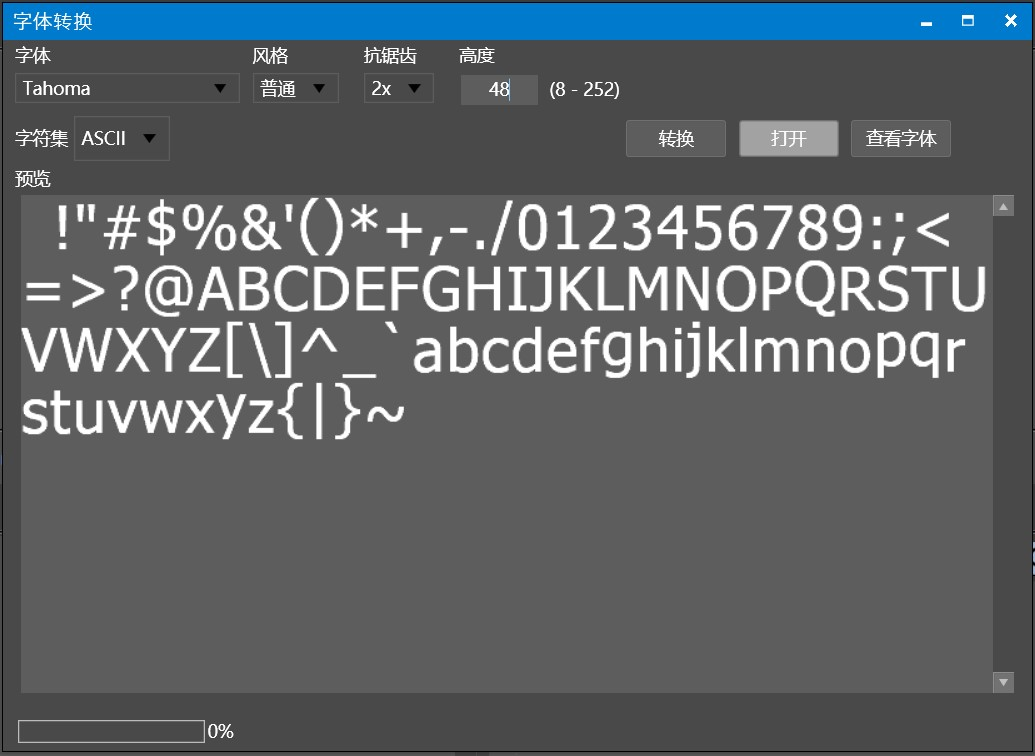

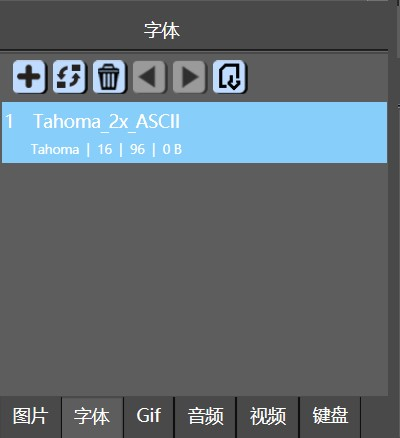

（4）在VP界面左下角资源区 选择字体栏，双击默认字体，将字高改为48，点击转换，确定即可。

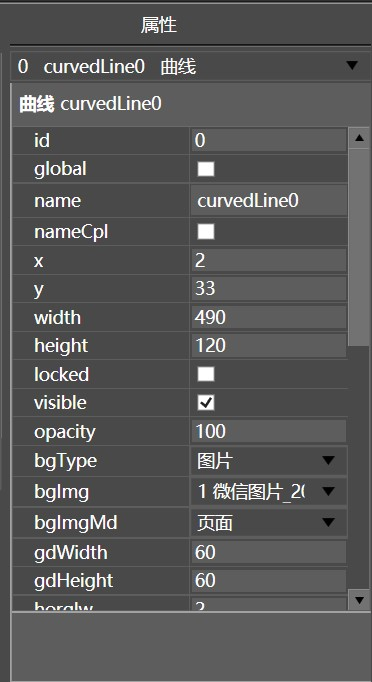

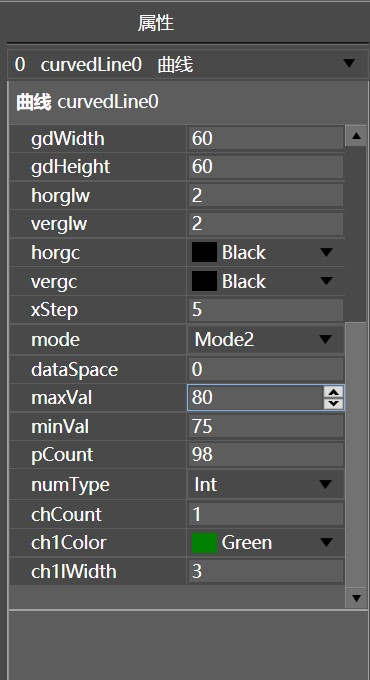

（5）修改曲线控件的属性，宽度490、高度120、背景类型为图片、背景图片选择为UI图片、对齐方式选择页面、网格宽度60、网格高度60、网格线宽均为2、网格线颜色均为黑色、绘制方式为Mode2、最大值为80、最小值为75、通道显示数量为98、数据类型为"int"、通道1颜色为"green"、通道1线宽为3。

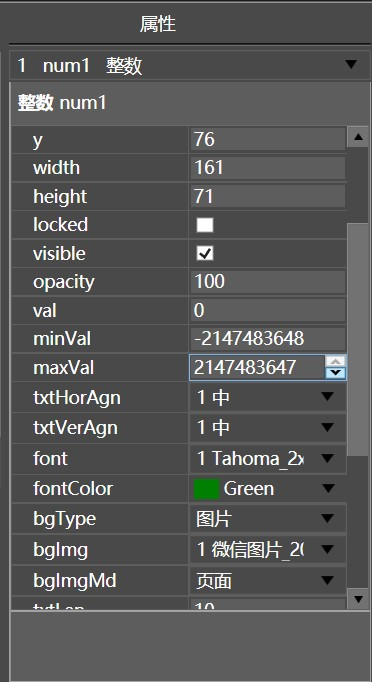

（6）修改整数控件的属性，文本对齐方式均为"中"、文本颜色改为"green"、背景类型为图片、背景图片选择为UI图片、对齐方式选择页面。
（7）随后分别复制两个曲线控件、整数控件。将曲线2最大值为100、最小值为95、通道1颜色改成"purple"， 整数2文本颜色改为"purple"。曲线3最大值为110、最小值为105、通道1颜色改成"blue"，整数3文本颜色改为"blue"。

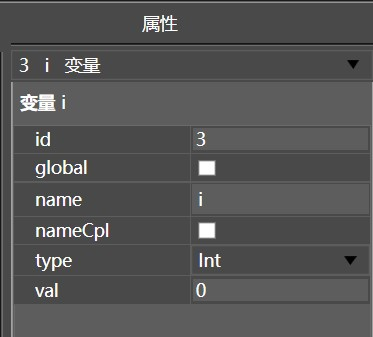

（8）将变量控件重命名为"i",类型设置为"int"。

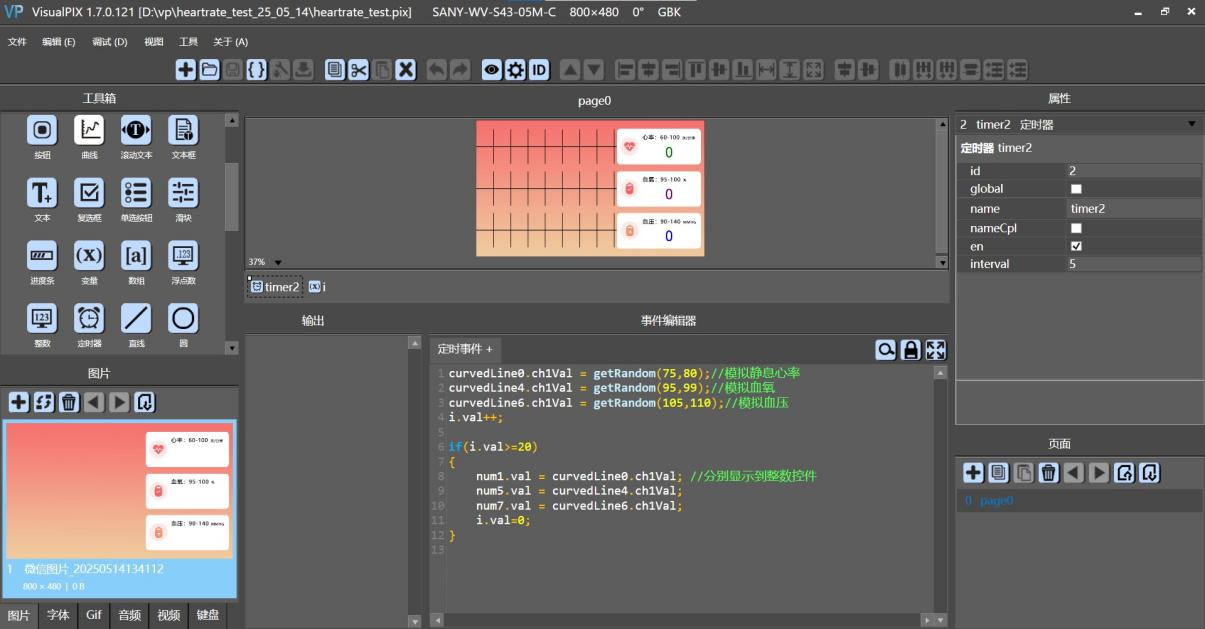

（9）将定时器触发间隔修改为5（即50ms触发一次），在定时事件中编写以下脚本
curvedLine0.ch1Val = getRandom(75,80);//模拟静息心率
curvedLine4.ch1Val = getRandom(95,99);//模拟血氧
curvedLine6.ch1Val = getRandom(105,110);//模拟血压
- val++;
if(i.val>=20)
{
num1.val = curvedLine0.ch1Val; //分别显示到整数控件
num5.val = curvedLine4.ch1Val;
num7.val = curvedLine6.ch1Val;
- val=0;
}
- 下载验证

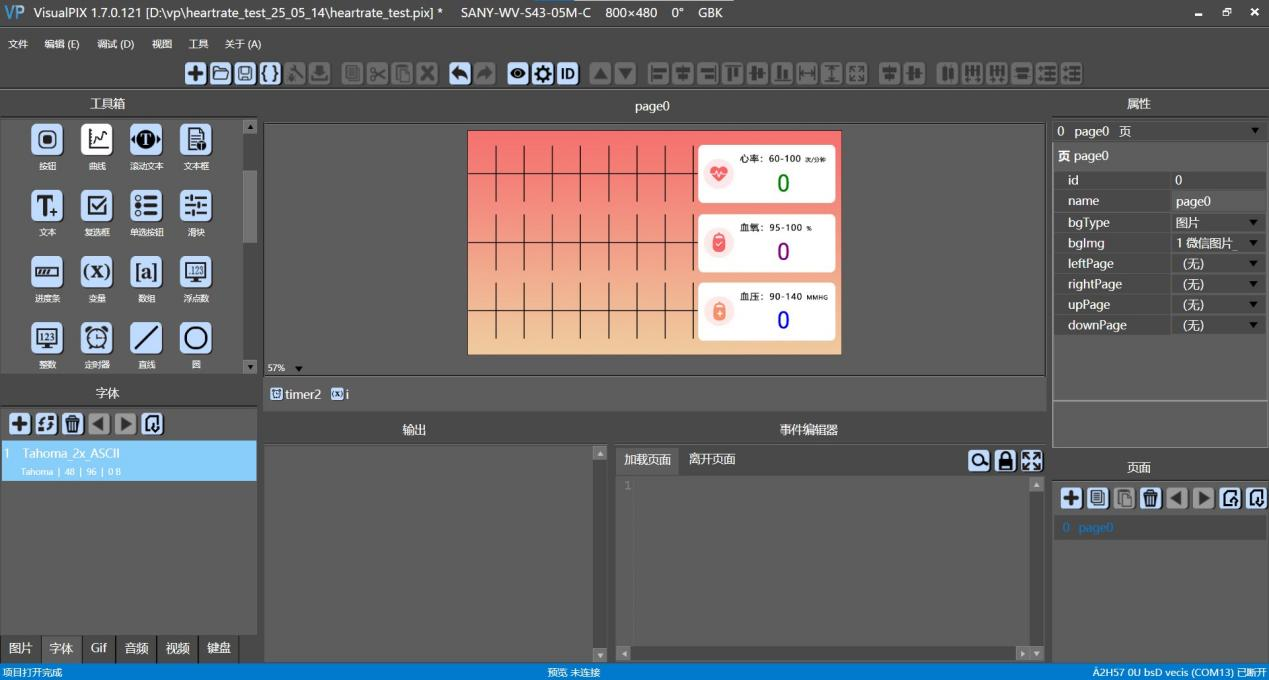

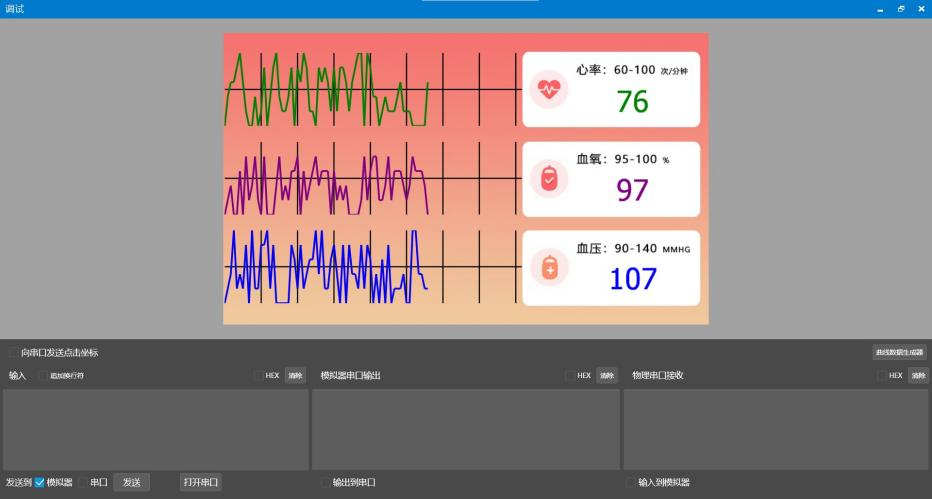

点击编译，查看调试。
点击下载，查看串口屏演示。
