一、整体架构拓扑
1.1 架构设计理念
咱们这套医院网络，整体核心思路概括：内外双网物理隔离、分层布防、层层兜底 ，贴合卫健委等保2.0以及医疗数据安全相关规范要求。打个通俗的比方：整套网络分为两个独立"独立小区"，分别是业务内网和办公外网，两个小区之间**没有直通马路，也不能直接IP互联**，不像普通企业直接用防火墙连通。如果需要交换数据，只能走专属"安检人行通道"------也就是数据网闸，所有数据过闸必安检，从底层直接封死互联网黑客渗透到核心医疗系统的路。
同时全网划分五层结构：接入层、汇聚层、核心层、边界层、运维管理层 。简单理解就是从"住户家门、单元楼、小区主干道、小区围墙、物业安保"五级防护。我们把安全设备下沉到每一个业务区域的出入口，针对终端上网、区域内横向攻击、互联网访问、第三方专线对接、跨网数据交换、运维高危操作六大风险点做专项防护，全方位覆盖网络、主机、应用、数据、运维五大安全维度。
1.2 网络区域整体划分

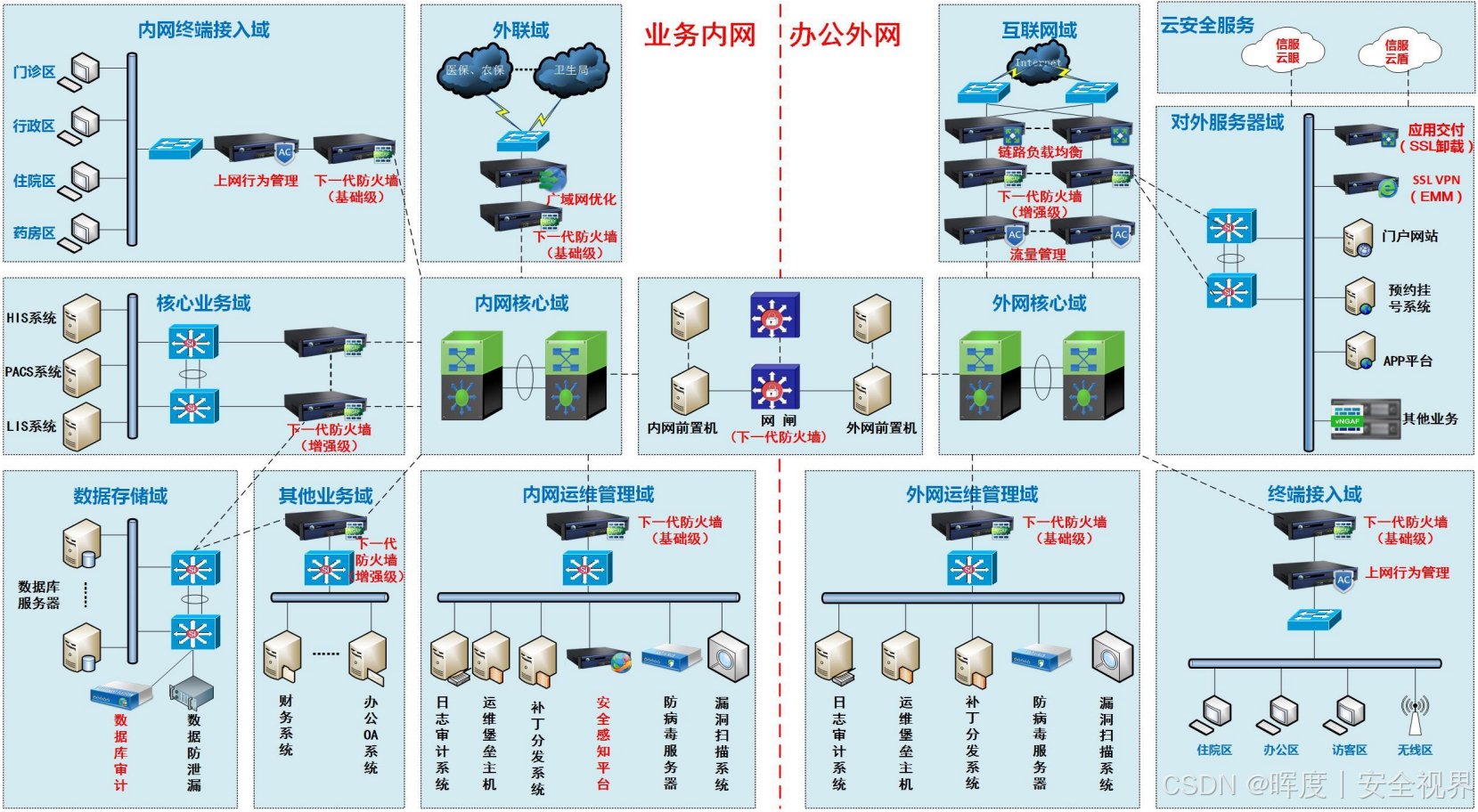

全网一分为二，两个网络平面权限、用途、安全等级完全分开，各司其职、互不干扰。下面是全网架构图以及区域划分明细，方便直观理解：
|----------|------------|---------------------------------------|-----------------------------------|--------------|
| 网络平面 | 安全等级 | 包含子区域 | 核心承载业务 | 互联网访问权限 |
| 业务内网 | 高等级（核心生产区） | 内网终端接入域、核心医疗域、数据存储域、财务OA域、医保外联域、内网运维域 | HIS/LIS/PACS/EMR诊疗、医保结算、财务收费、院内办公 | 禁止直连，仅网闸同步数据 |
| 办公外网 | 中等级（服务办公区） | 互联网出口域、外网终端接入域、对外发布域、外网运维域 | 患者线上服务、员工外网办公、远程VPN运维、官网发布 | 支持直接访问互联网 |
二、业务内网全域详细说明

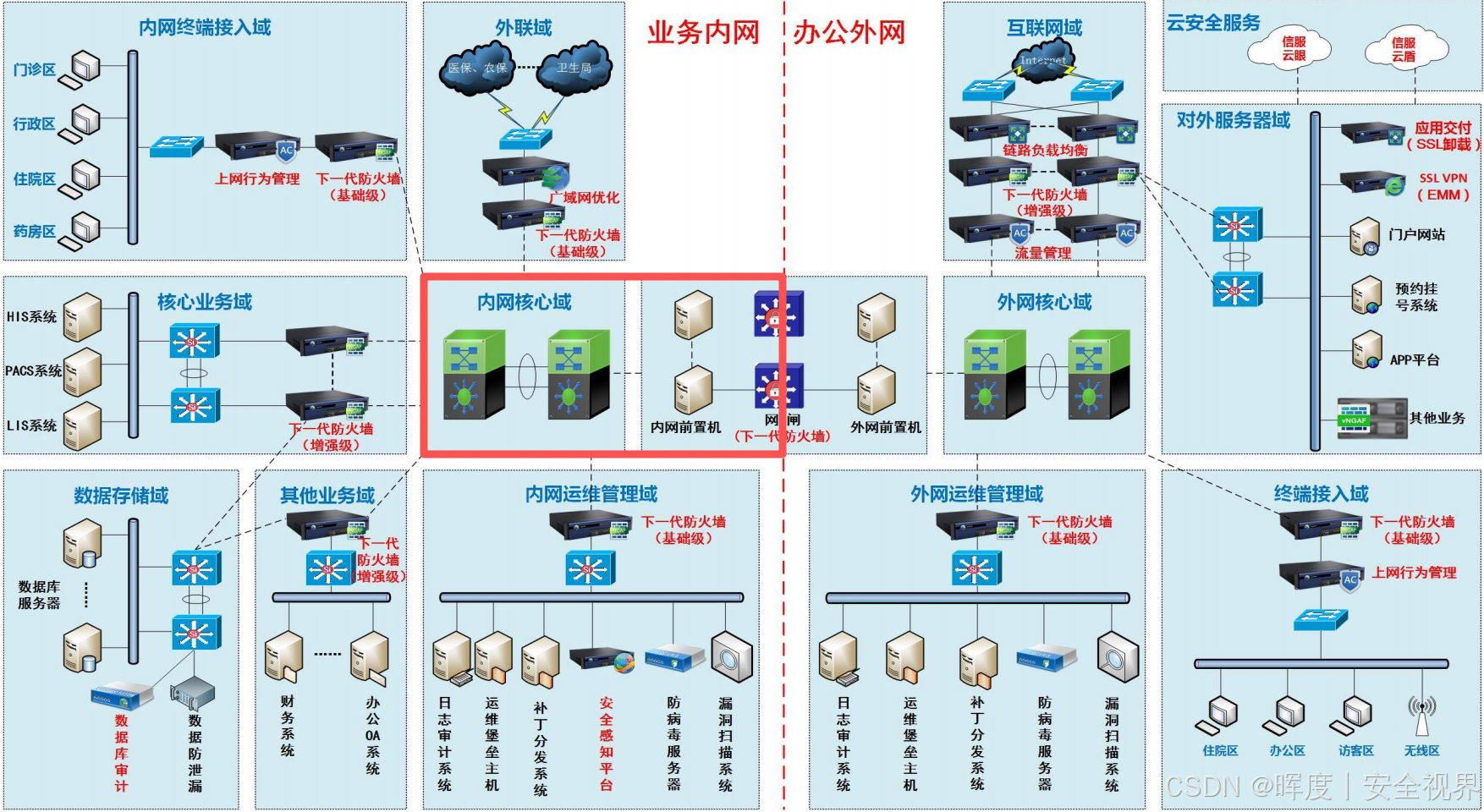

2.1 内网核心域（内网流量中枢）
2.1.1 基础业务逻辑
如果把内网各个业务区域比作医院各个科室诊室，那内网核心域 就是整栋内网大楼的"中央大厅+主干道"，也是内网所有流量的集散中枢。后续的内网终端接入域、核心医疗业务域、数据存储域、财务OA域、医保外联域，所有区域产生的访问流量、数据交互流量，全部都会汇总至内网核心交换机。
日常院内跨区域访问、服务器数据调取、终端上网请求 ，全部依托核心交换机完成高速转发 ；除此之外，内网所有需要同步至外网的数据 ，比如++医生排班、预约挂号信息、缴费结果++ 等，也必须统一经由内网核心域，再通过专属跨网通道 传输至外网，是连接内网全域与外网的唯一流量出入口，承载着内网转发、跨网交互两大核心职能。
2.1.2 全域安全控制
作为内网流量总枢纽，核心域的防护核心在于管住内网横向流量 和跨网双向流量，我们采用"核心交换机流量管控+软硬双重隔离中转"的防护模式，从转发、中转、互联三层筑牢防线，具体防护配置如下：
| 安全组件 | 角色类比 | 部署/监控范围 | 防护能力与联动响应 |
|---|---|---|---|
| 一体化网闸（下一代防火墙形态） | 内外网之间的**"单向安检闸机"** | 部署于内外网边界，集成防火墙访问控制与网闸物理隔离双重能力 | • 彻底剥离TCP/IP协议 ，从底层阻断内外网直接联网对接 • 不支持远程登录、端口扫描、IP直连等高危网络行为 • 仅放行预约挂号、患者基础信息、缴费数据、医生排班等合规医疗业务数据，按需完成单向/双向可控摆渡 • 从架构上杜绝外网黑客穿透入侵内网核心区域 |
| 内外网前置机集群 | 跨网数据交互的专属**"缓冲等候区"** | 部署于内外网之间，作为数据交换的中转缓冲区域 | • 规避内外网设备直接对接产生的安全风险 • 所有跨网数据必须先存入对应前置机，完成格式校验、初步杀毒筛查 • 再经由网闸二次安检后完成中转 • 即便前置机遭遇攻击，也仅影响缓冲区域，无法渗透至内网核心业务与数据库 |
| 核心交换机联动防护 | 全网流量监控与联动响应中枢 | 依托核心交换机流量镜像功能，搭配安全感知探针，7×24h监控跨区域、跨网全部流量 | • 针对短时间高频跨网传参、异常大批量数据导出、非常规网段访问等风险行为，自动触发告警 • 联动边界安全设备阻断IP，提前拦截横向渗透、数据外泄等隐患 |

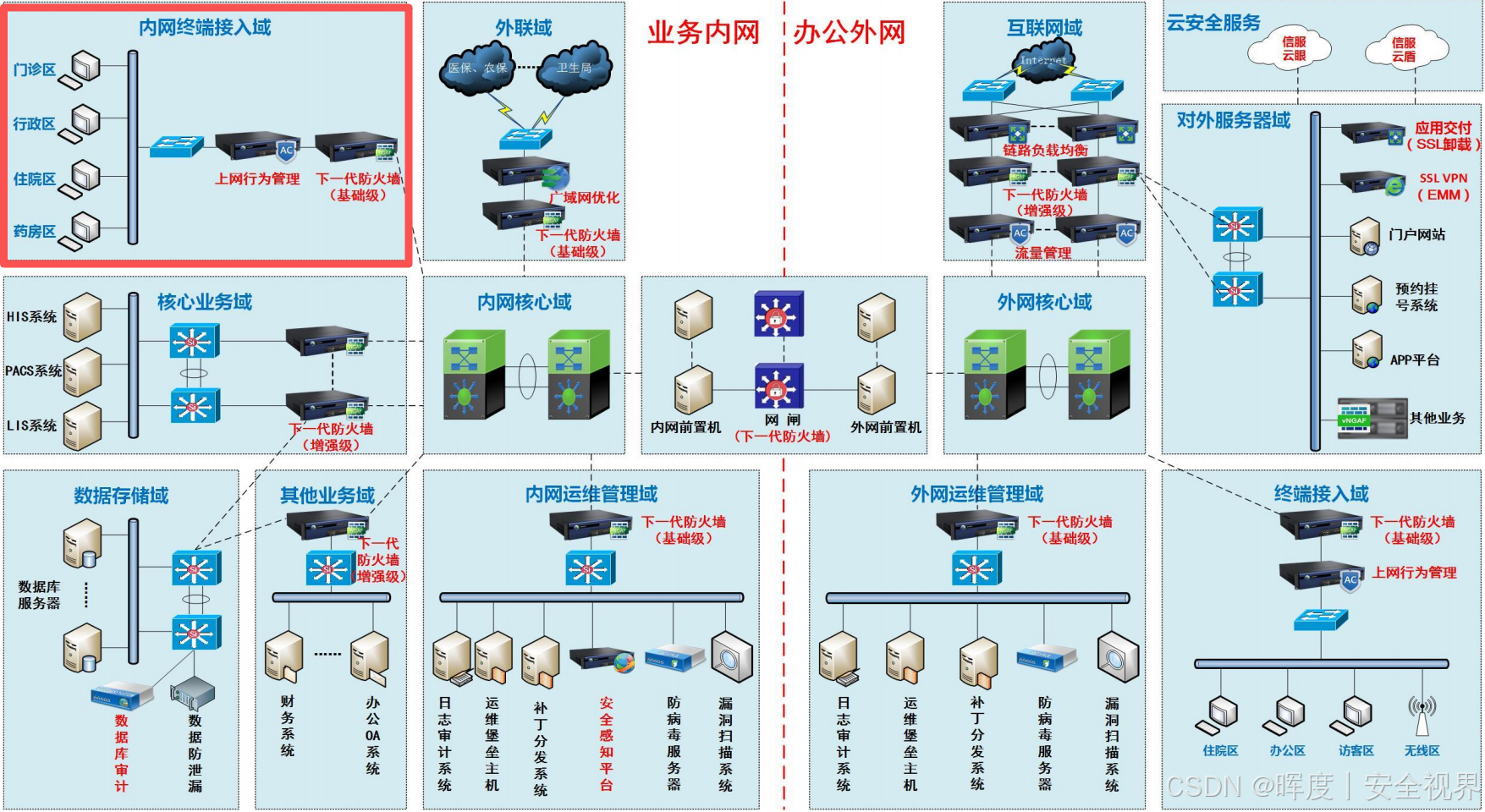

2.2 内网终端接入域（门诊/住院/药房/行政）
2.2.1 基础业务逻辑
这块区域就是医护人员日常干活的区域，相当于内网的"入户玄关"。门诊医生站、护士工作站、药房电脑、行政办公终端全部汇集在这里，所有终端先接入到接入交换机。给每个科室单独划分专属VLAN，直白说就是给每个科室单独划一间独立房间，房间之间默认互相隔离，哪怕一台电脑中毒，也没法横向传染给其他科室终端。
2.2.2 全域安全控制
接入域采用交换机+上网行为AC+基础防火墙三道关卡防护，类比：门禁闸机+行为监督员+围墙安检门，各司其职，下表详细说明每台设备的作用：
|------------|----------|-----------------------------------------------------------------------------------------------|
| 安全设备 | 部署层级 | 核心防护职责 |
| 接入交换机 | 终端接入层 | 1. 按科室拆分独立网络隔间，阻断病毒横向扩散； 2. 绑定电脑IP和设备地址，禁止外来U盘、私接电脑蹭内网； 3. 管控端口，防止员工私自搭建私网 |
| 内网上网行为管理AC | 汇聚层入口 | 1. 必须用工号、密码登录，实名到人； 2. 管控U盘拷贝、文件外发，防止私泄患者数据； 3. 全程记录所有操作日志，满足等保半年留存要求； 4. 拦截内网终端违规上网、摸鱼浏览无关网站 |
| 基础级下一代防火墙 | 区域边界层 | 1. 采用白名单机制，只放行看病、收费相关业务； 2. 查杀勒索病毒、恶意攻击数据包； 3. 拦截端口扫描、密码爆破等黑客试探行为 |

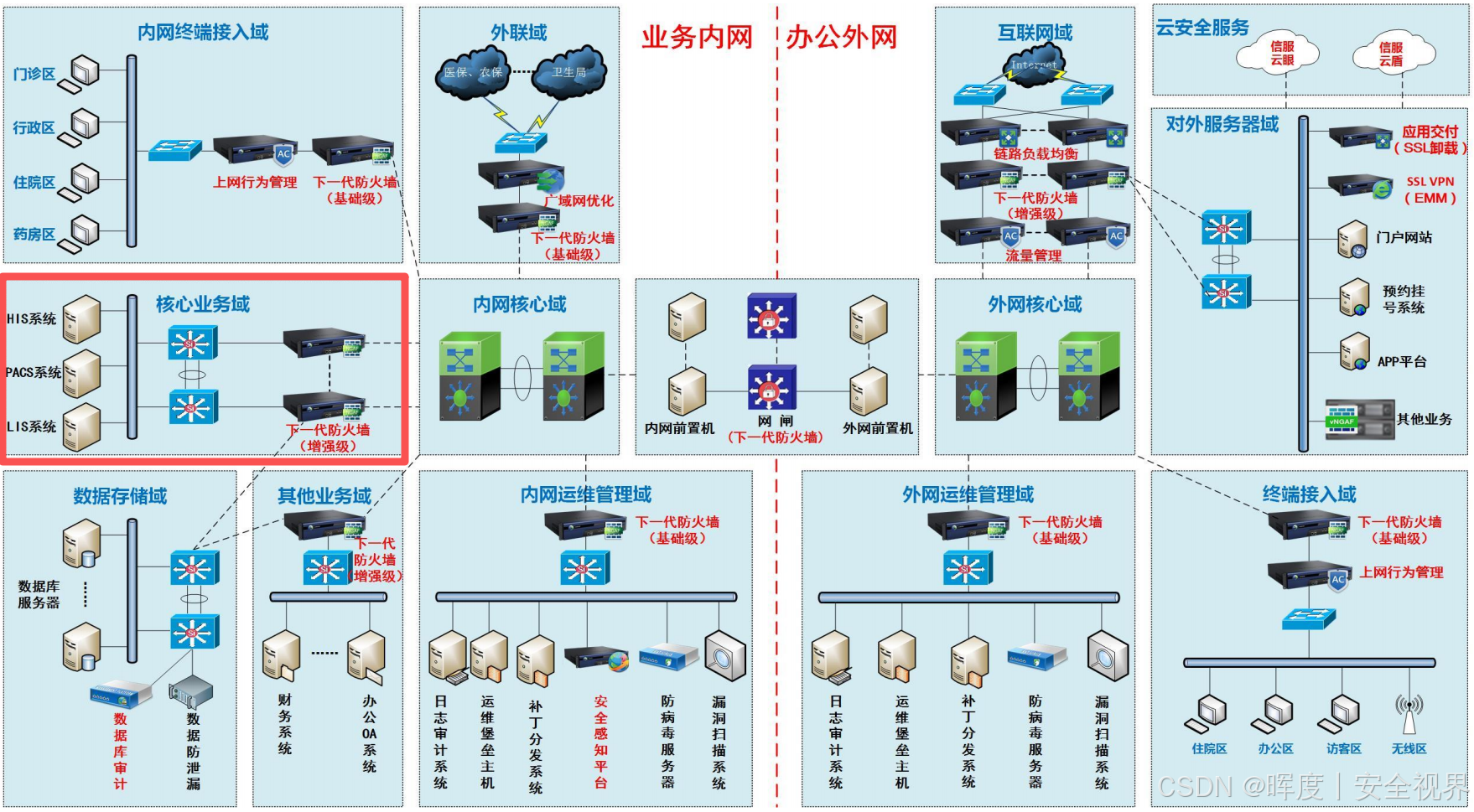

2.3 核心医疗业务域
2.3.1 基础业务逻辑
这个区域是医院网络的心脏核心 ，重中之重。HIS收费系统、LIS检验系统、PACS影像系统、EMR电子病历系统 全部集中部署在这里，全院开单、收费、写病历、拍CT、检验报告所有诊疗业务全部依赖这个区域的服务器运行，++所有服务器直接对接内网核心交换机++ ，保障数据传输速度。
2.3.2 全域安全控制
| 安全组件 | 角色类比 | 部署/监控范围 | 防护能力与联动响应 |
|---|---|---|---|
| 增强级下一代防火墙 | 核心区域高级安保岗 | 部署于核心业务区边界 | • 拦截基础病毒、新型漏洞攻击 、注入攻击、暴力破解 • 精细化访问控制：仅允许门诊、住院医护终端访问核心业务区；禁止财务、运维终端闯入 |
| 安全感知探针 | 全网监控摄像头 | 挂载核心交换机，7×24h监测所有进出流量 | • 实时检测高风险行为：如，批量下载病历、横向扫描其他服务器等 • 自动告警 ，并联动防火墙直接拉黑异常IP，阻断攻击 |
| 主机安全防护 | 每台服务器的**"杀毒+防火墙"**双重防护 | 安装于每一台业务服务器上 | • 定期自动打补丁 、关闭高危闲置端口 • 从根源防止服务器被植入木马、挖矿病毒 |

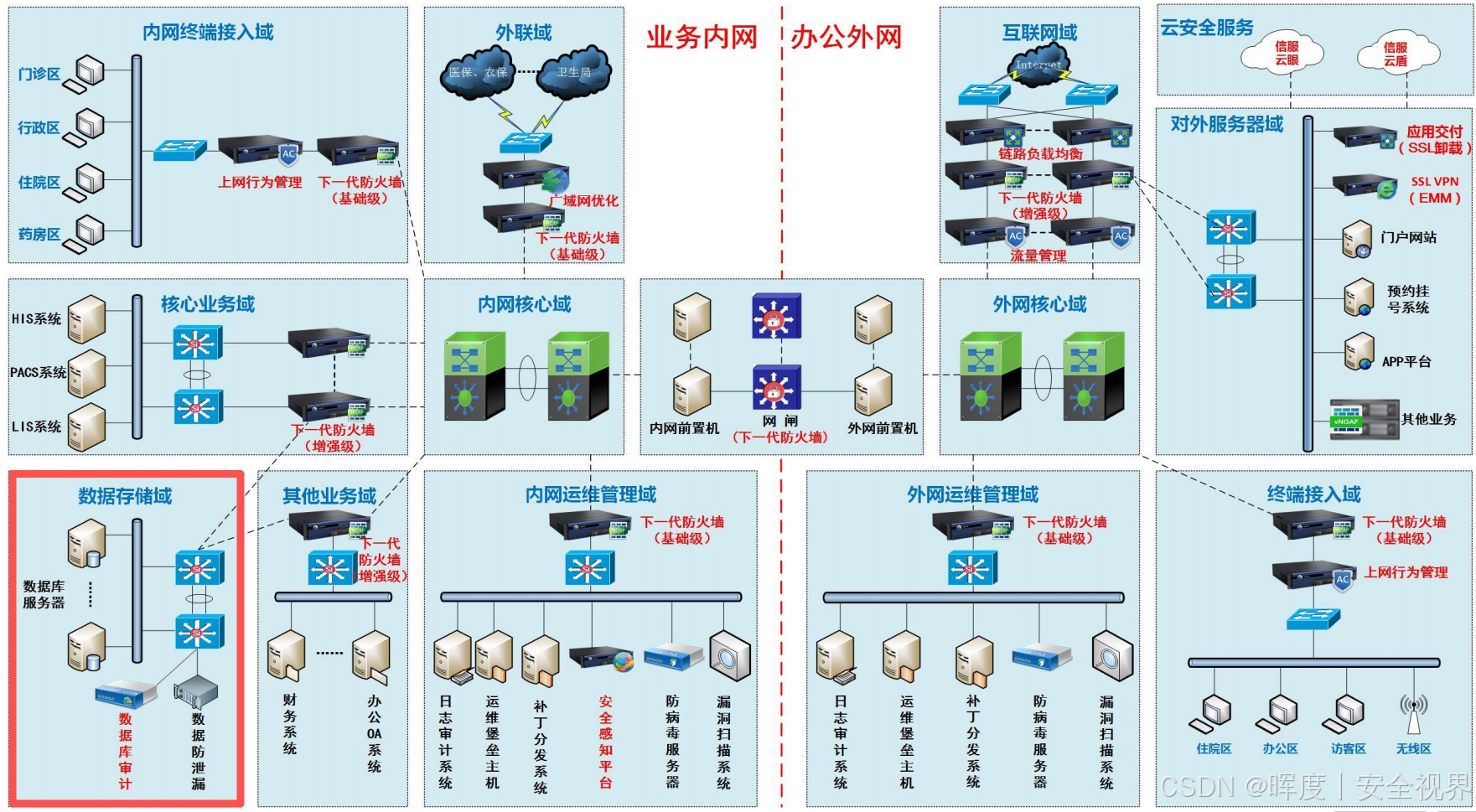

2.4 数据存储域
2.4.1 基础业务逻辑
如果说业务域是心脏，那数据存储域就是医院的"保险柜"。全院的患者病历、收费数据、影像片子、检验结果全部存在这里，囊括HIS、LIS、PACS、电子病历所有数据库 。所有业务系统产生的数据最终都会汇总至此，是我们防护优先级最高的区域！！！
2.4.2 全域安全控制
针对数据保险柜，采用三层闭环防护：物理隔间隔离+操作全程录像+外泄拦截，不给数据泄露留任何机会，详细防护内容如下：
|-------------|----------|-----------------------------------------------------------|
| 防护设备/手段 | 防护模式 | 管控覆盖范围 |
| 数据库审计系统 | 旁路镜像监听 | 全程监控所有数据库增删改查操作，有人恶意删除表单、批量导出患者隐私数据即刻告警，所有日志永久留存，方便事后追责溯源 |
| 数据防泄漏DLP | 传输双向拦截 | 内置医疗敏感数据库，自动识别身份证、手机号、诊疗记录、收费明细；禁止任何人私自外发、拷贝敏感患者数据 |
| VLAN区域隔离 | 网络层隔离 | 独立专属网段，相当于单独保险柜房间，仅核心业务服务器、授权运维账号可访问，其余所有账号全部禁止接入 |

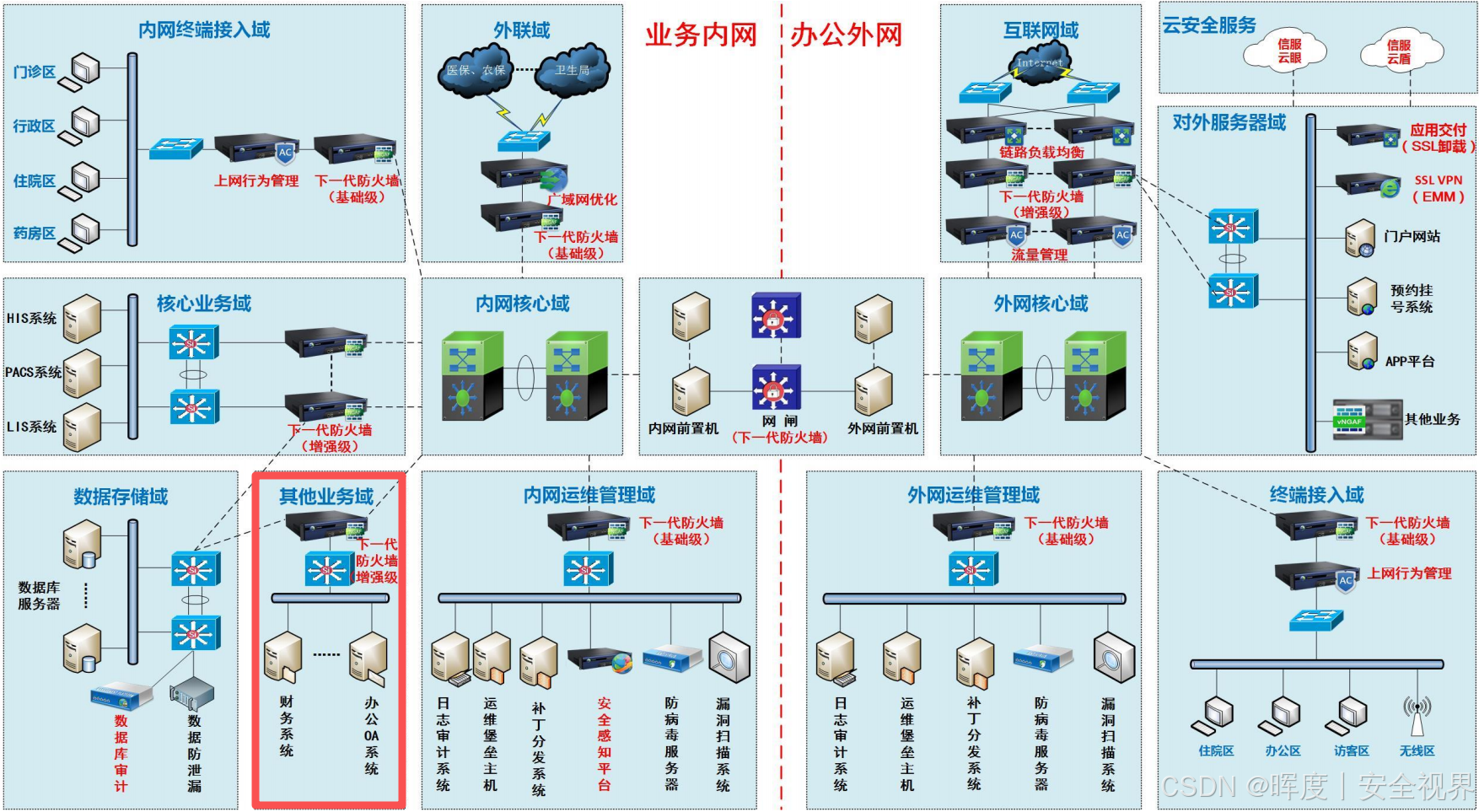

2.5 其他业务域（财务/OA系统）
2.5.1 基础业务逻辑
这个区域专门服务财务和行政人员，相当于院内的"财务办公室+行政办公室"。内部部署财务收费、员工薪酬、物资采购、内部OA审批系统 ，主要处理院内费用结算、办公用品申领、内部通知审批等非诊疗类业务。
2.5.2 全域安全控制
区域边界部署增强级防火墙 做双重隔离：
| 安全组件 | 部署/监控范围 | 防护能力与联动响应 |
|---|---|---|
| 增强级防火墙 | 部署于财务系统网络边界（区域边界），对所有进出财务系统的流量进行双重隔离控制 | • 横向隔离 ：普通医生、护士终端无权访问财务系统，避免收费数据被篡改、泄露 • 纵向隔离 ：禁止财务服务器主动访问外网高危网站，防止中毒被劫持 • 专属白名单：仅允许财务科室指定IP终端登录财务系统，从源头守住资金与数据安全 |

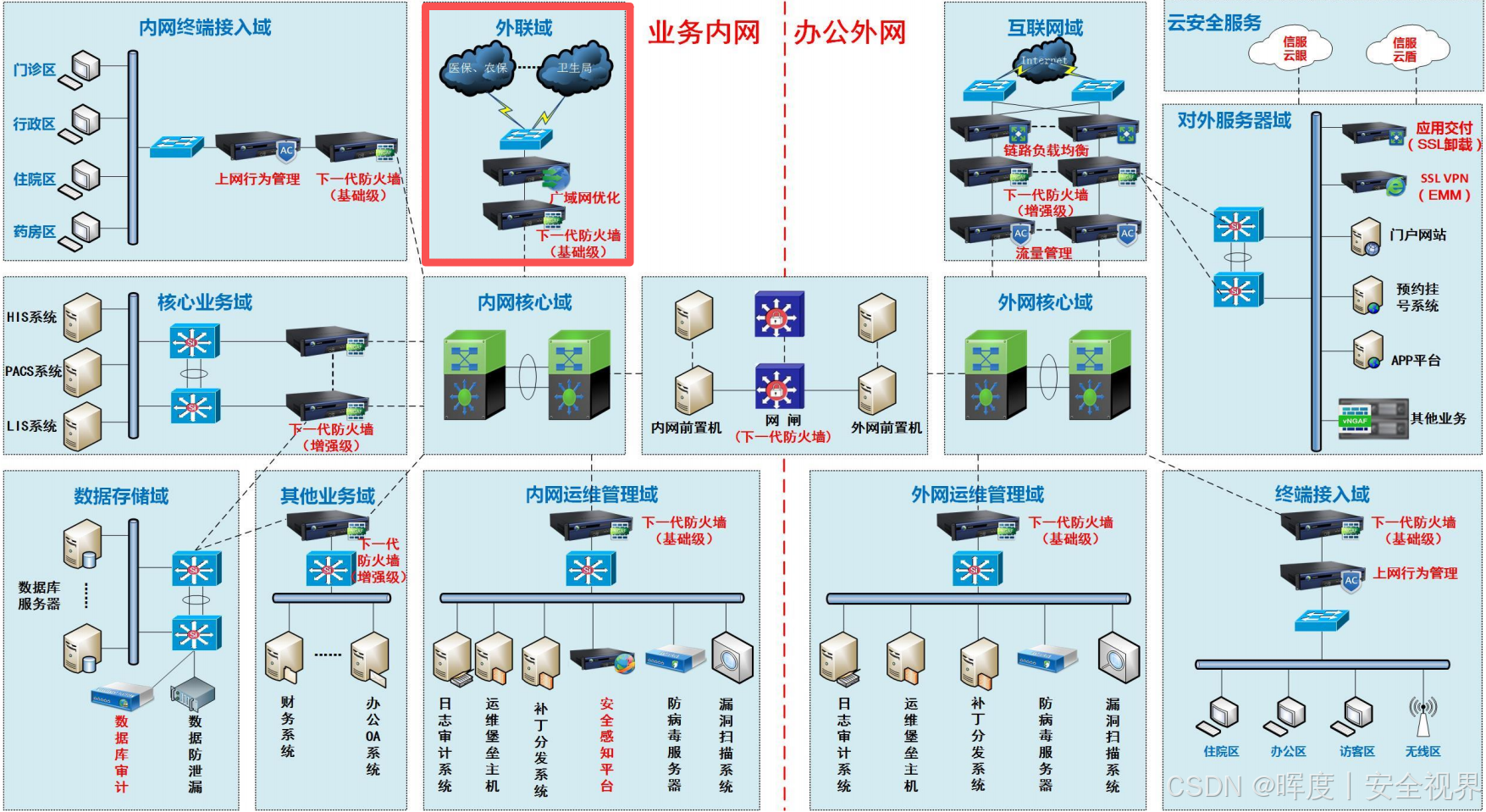

2.6 医保外联域
2.6.1 基础业务逻辑
简单来说，这是医院对接外部政务平台 的"专属对外窗口"。通过运营商专线 ，直接连通医保局、卫健委、疾控中心等上级单位，日常的医保实时报销结算、患者数据上报、传染病台账同步，全部通过这个区域完成。
2.6.2 全域安全控制
| 安全组件 | 部署/监控范围 | 防护能力与联动响应 |
|---|---|---|
| 广域网优化设备 | 部署于广域网出口/专线链路，对医保结算等专线流量进行优化与清洗 | • 优化专线网速 ：降低医保结算卡顿、延迟问题 • 清洗垃圾流量与异常洪水攻击： 保障链路稳定 • 链路备份自动切换：一条专线故障时无缝切换，确保医保结算全年不中断 |
| 边界基础级防火墙 | 部署于网络边界，对进出流量执行极致严格的访问控制 | • 极致白名单模式 ：只放行医保局、卫健委固定IP • 开放最小必要端口 ：仅开放结算、上报专用端口；远程桌面、SSH等高危端口全部封禁 • **禁止内网设备主动外联第三方平台：**防止外部平台漏洞反向入侵内网（反向shell） |

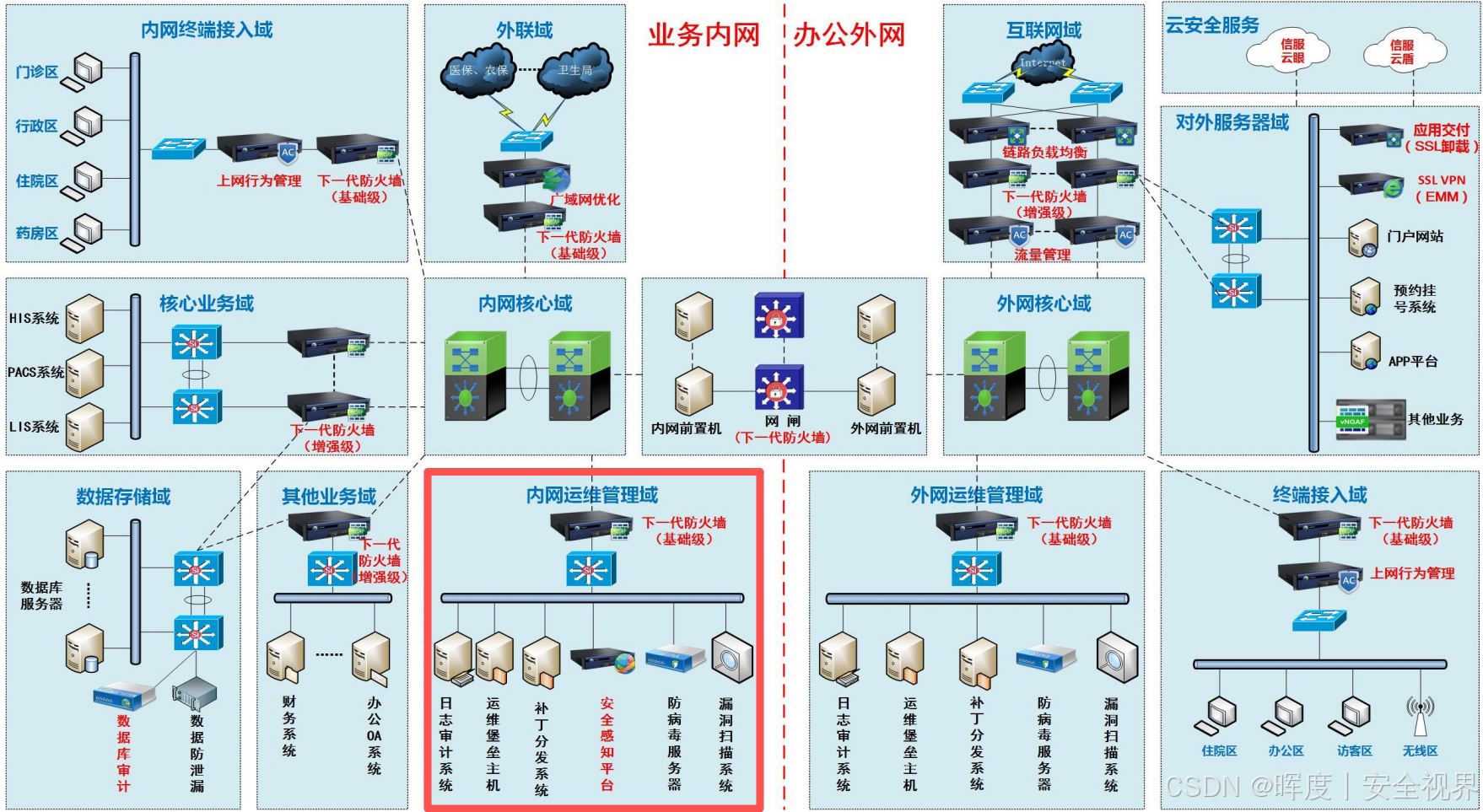

2.7 内网运维管理域
2.7.1 基础业务逻辑
运维域 就是全网的"安保指挥中心"，所有运维人员，调试交换机、防火墙、服务器，修复系统漏洞、排查网络故障，全部统一在这个区域操作，不允许运维人员到处随意直连设备。
2.7.2 全域安全控制
运维权限极高，一旦失控危害极大，所以配齐全套安全组件，做到谁登录、做了什么、何时操作，全程可查、可追溯、可追责：
|----------|------------------------------------------------|
| 安全组件 | 核心作用 |
| 运维堡垒主机 | 唯一运维入口，账号分级分权，普通运维无权触碰核心数据；所有操作全程录像存档，杜绝私自篡改配置 |
| 日志审计系统 | 汇总全网所有设备运行、操作日志，自动告警异常登录、私自修改配置等违规行为 |
| 漏洞扫描系统 | 周期性全网体检，排查弱口令、系统漏洞，输出整改清单，提前规避风险 |
| 补丁分发/防病毒 | 统一给终端、服务器打系统补丁，更新病毒库，批量查杀木马、病毒 |
| 安全感知平台 | 可视化大屏展示全网安全状态，风险点位一目了然，方便运维快速处置 |
三、办公外网全域详细说明

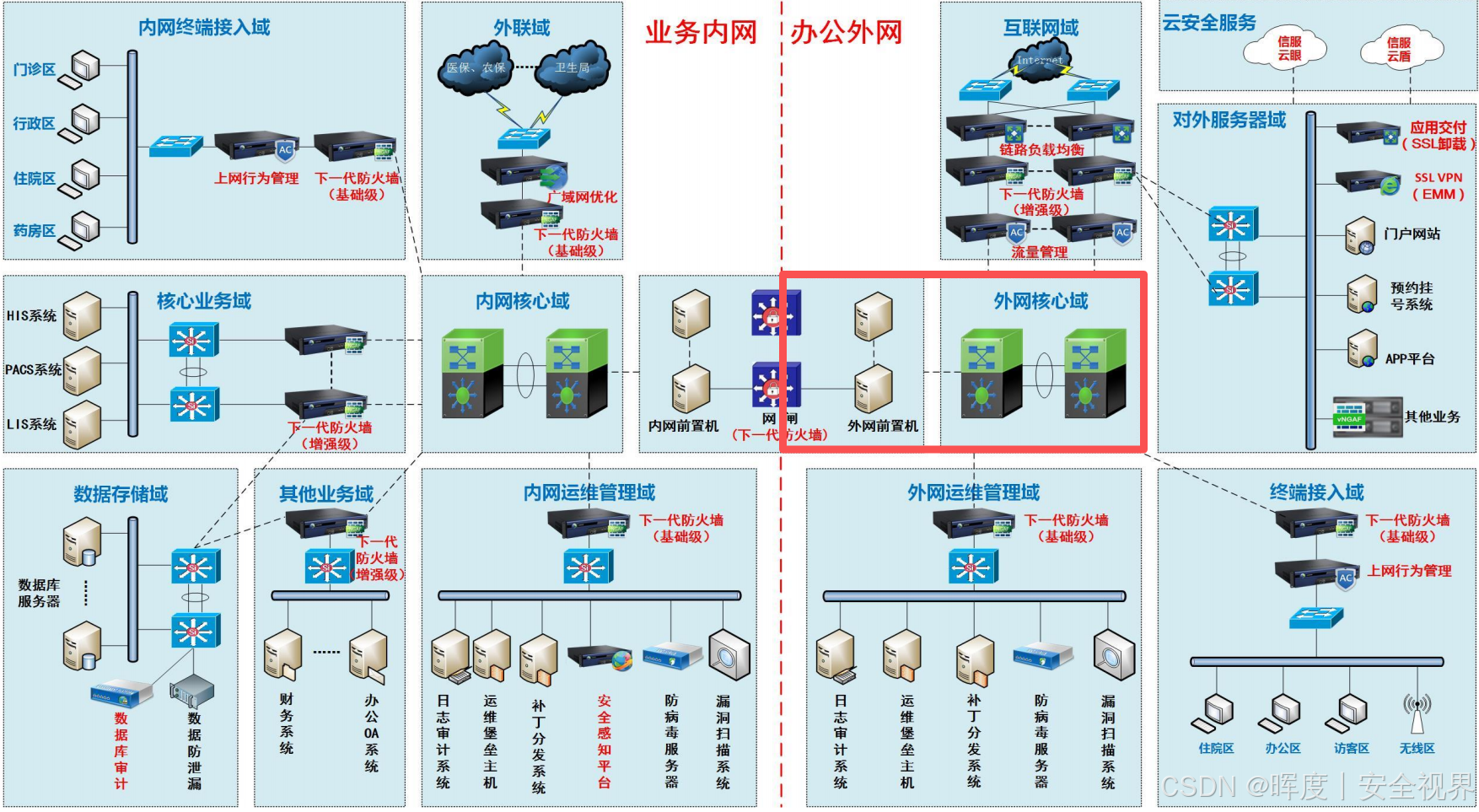

3.1 外网核心域（外网流量中枢）
3.1.1 基础业务逻辑
如果把外网整体网络比作一整栋对外服务大楼，那外网核心域 就是这栋大楼的中央大厅与主干通道，也是整个办公外网的流量集散中枢 。外网旗下所有子区域，包括：互联网出口域、外网终端接入域、对外服务器域、外网运维管理域，所有上网流量、业务访问流量、设备交互流量，都会统一汇总至外网核心交换机进行统一调度与转发。
除了负责外网内部各个区域之间的数据互通，该区域还有一个最核心的职能：作为外网唯一对接内网的专属出入口 。外网所有需要同步给内网的++预约数据、缴费信息++ ，以及内网下发给外网的++医生排班、公告信息++ ，全部都要经过外网核心域，再经由网闸完成跨网交互，是衔接外网内部流转、内外网数据互通的双重核心枢纽。
3.1.2 全域安全控制
外网核心域直面互联网各类攻击风险，同时承担跨网交互重任，防护重心主要分为外网内部横向风控、内外网跨网隔离两大方向，全方位守住外网中枢关口，具体安全策略如下：
| 安全组件 | 部署/监控范围 | 防护能力与联动响应 |
|---|---|---|
| 跨网网闸物理强隔离 | 部署于外网核心交换机与内网核心交换机之间，全程依托一体化网闸建立交互通道 | • 沿用物理隔离机制 ，彻底剥离TCP/IP协议，内外网无法IP直连、远程访问、端口互通，从底层切断双向渗透路径 • 仅放行预约挂号、缴费结果、医生排班等合规业务数据，支持单向/双向可控数据摆渡 • 任何高危访问行为直接拦截 |
| 内外网前置机集群 | 部署于内外网之间，作为数据交换的中转缓冲区域 | • 规避内外网设备直接对接产生的安全风险 • 所有跨网数据必须先存入对应前置机，完成格式校验、初步杀毒筛查 • 再经由网闸二次安检后完成中转 • 即便前置机遭遇攻击，也仅影响缓冲区域，无法渗透至内网核心业务与数据库 |
| 外网核心区域横向隔离 | 依托外网核心交换机，对外网四大子区域进行精细化VLAN划分 | • 实现访客WiFi区域、外网办公区域、对外发布服务器区域互相独立逻辑隔离 • 即使公网暴露的官网服务器遭遇攻击，黑客也无法横向扩散渗透至办公区域，缩小攻击面，防止风险全网蔓延 |
| 全网流量可视化监测 | 同步挂载安全感知镜像探针，7×24h监测外网内部横向流量、互联网出入流量、跨网摆渡流量 | • 针对异常高频访问、大批量数据外传、陌生网段非法试探等风险行为，系统自动弹窗告警 • 联动边界防火墙一键阻断异常IP，实现事前预警、事中拦截、事后溯源 |

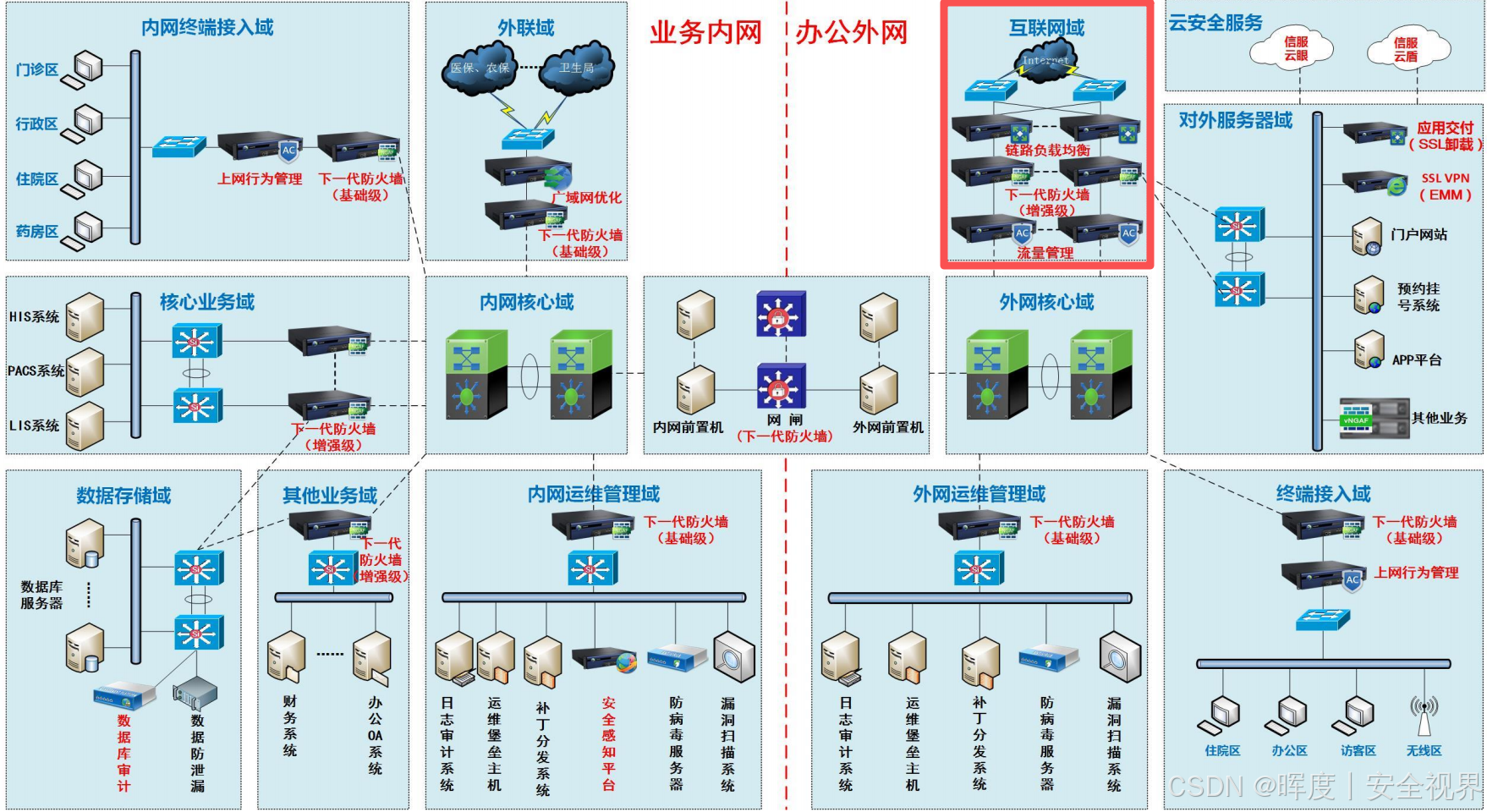

3.2 互联网出口域
3.2.1 基础业务逻辑
这是外网通往互联网的"唯一大门"，相当于小区正门 。多条运营商宽带全部汇聚于此 ，承载外网员工上网、官网对外发布、远程VPN运维等所有外网上网流量 ，所有外网进出互联网的流量，必须从这里经过。
3.2.2 全域安全控制
| 安全组件 | 角色类比 | 部署/监控范围 | 防护能力与联动响应 |
|---|---|---|---|
| 链路负载均衡 | 多车道智能调度岗 | 部署于互联网出口，对接多条宽带线路 | • 智能分配多条宽带 的上网流量，避免单条宽带拥堵 • 单条线路故障自动切换 备用线路，保障外网永不断网 • 限制 单台终端带宽上限，防止个别设备占用全部网速 |
| 增强级下一代防火墙（出口主防护） | 外网第一道"防盗门" | 部署于互联网出口边界，直面所有外部攻击 | • 防御DDoS 洪水攻击、网页注入、木马回连、挖矿外联 • 自动屏蔽 色情、赌博、非法资源等高风险网站 • 从门口拦截绝大多数外部威胁 |
| 上网行为管理 | 员工上网行为督导岗 | 部署于网络出口或核心交换旁路，对外网用户上网行为进行管控 | • 禁止上班刷视频、玩游戏、下载无关软件 • 区分办公人员与访客权限：访客只能简单上网，无权触碰院内任何业务资源 |

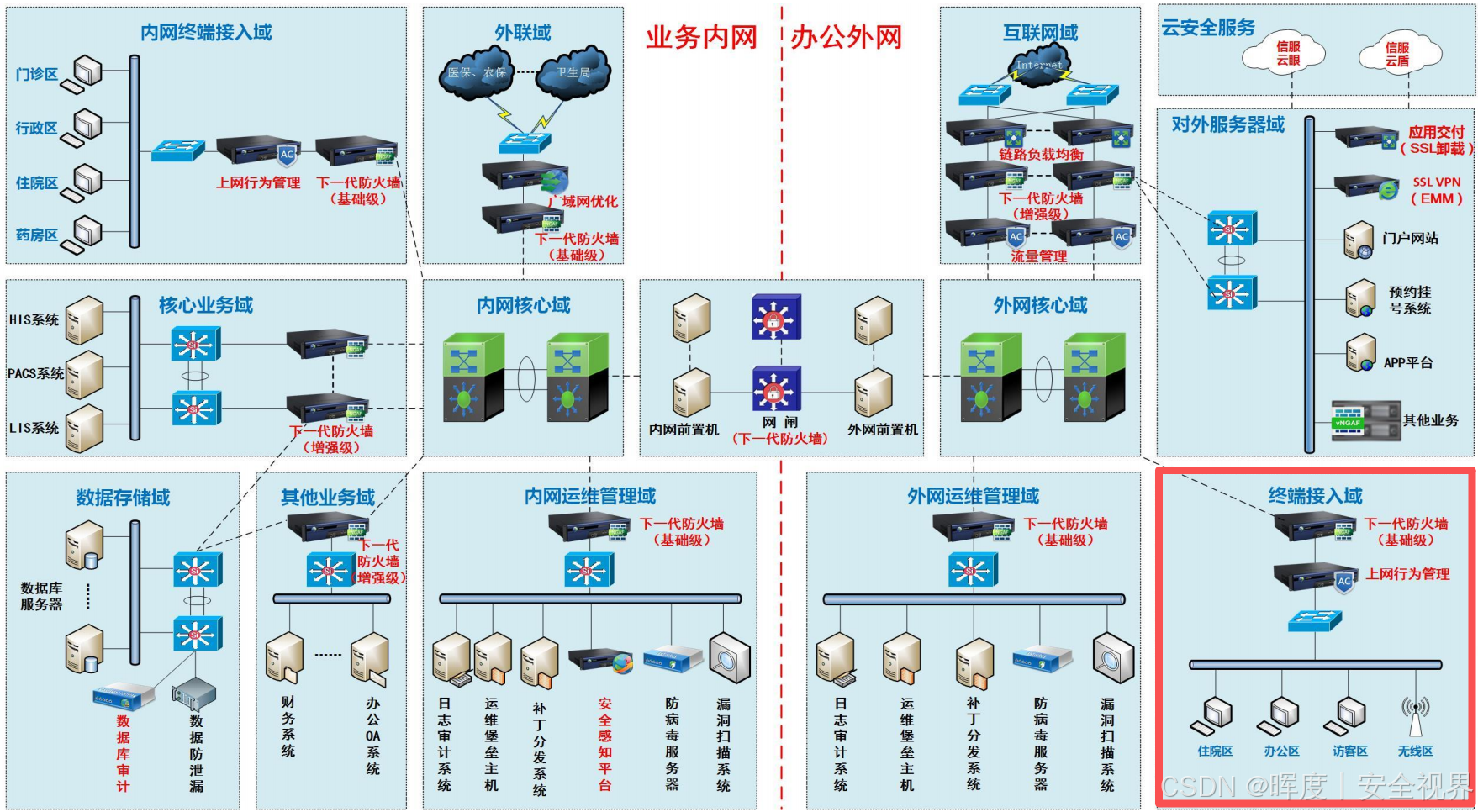

3.3 外网终端接入域
覆盖外网办公电脑、无线办公终端、病房访客WiFi，防护逻辑和内网接入域基本一致 ，同样通过交换机+AC+基础防火墙 ，做好隔间隔离、上网管控、病毒拦截。额外针对访客WiFi做严格限制：禁止访客手机、电脑扫描院内网络，切断访客终端入侵内网、外网核心区域的一切路径。

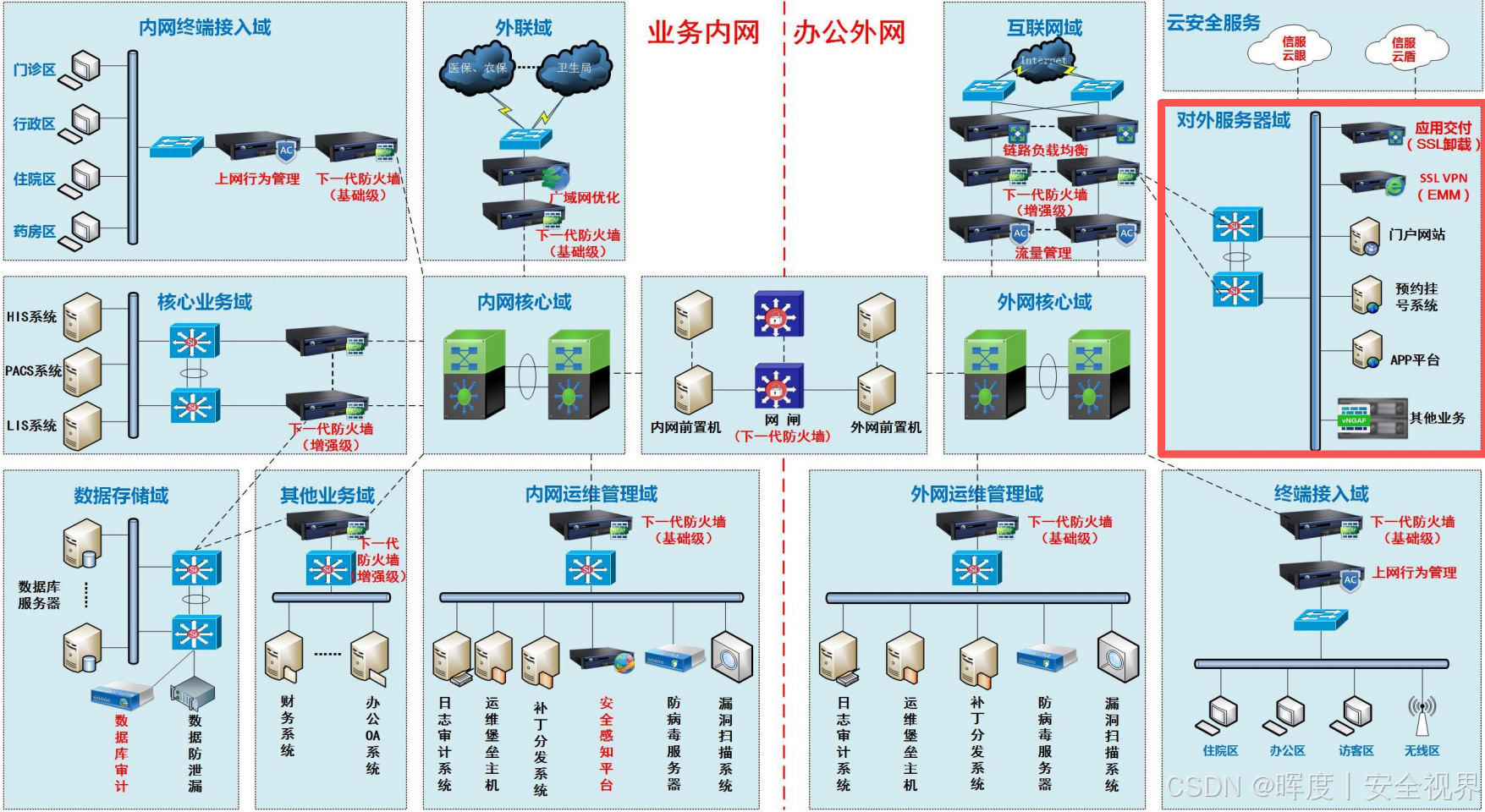

3.4 对外服务器域
3.4.1 基础业务逻辑
这个区域是医院面向广大患者的"服务前台" ，医院的++官方网站、线上预约挂号、患者APP、线上缴费系统++全部部署在这里。外面的患者用手机、电脑访问我院线上服务，对接的就是这片区域的服务器。
3.4.2 全域安全控制
| 安全组件 | 角色类比 | 部署/监控范围 | 防护能力与联动响应 |
|---|---|---|---|
| 应用交付设备 （SSL卸载） | Web服务器性能分担与流量调度岗 | 部署于Web服务器前端，对公网访问流量进行智能分发，并负责SSL加解密卸载 | • 分担Web服务器的加密解密压力，降低服务器计算开销 • 智能分发公网访问流量，避免预约高峰期服务器崩溃、网页卡顿 |
| SSL VPN（EMM） | 远程接入安全管控岗 | 部署于网络边界，供外出医护人员、外部厂商远程办公及运维接入 | • 登录必须完成账号密码+动态验证码双重验证 • 权限精细化管控：远程用户只能访问指定办公系统，严禁访问核心诊疗资源 |
| 区域隔离 | 对外服务器与办公区物理隔离墙 | 对外服务器单独划区，与外网办公终端实现物理隔开 | • 即使官网服务器被攻破，黑客也无法横向渗透到办公区 • 更无法接触内网核心业务，有效控制攻击影响范围 |

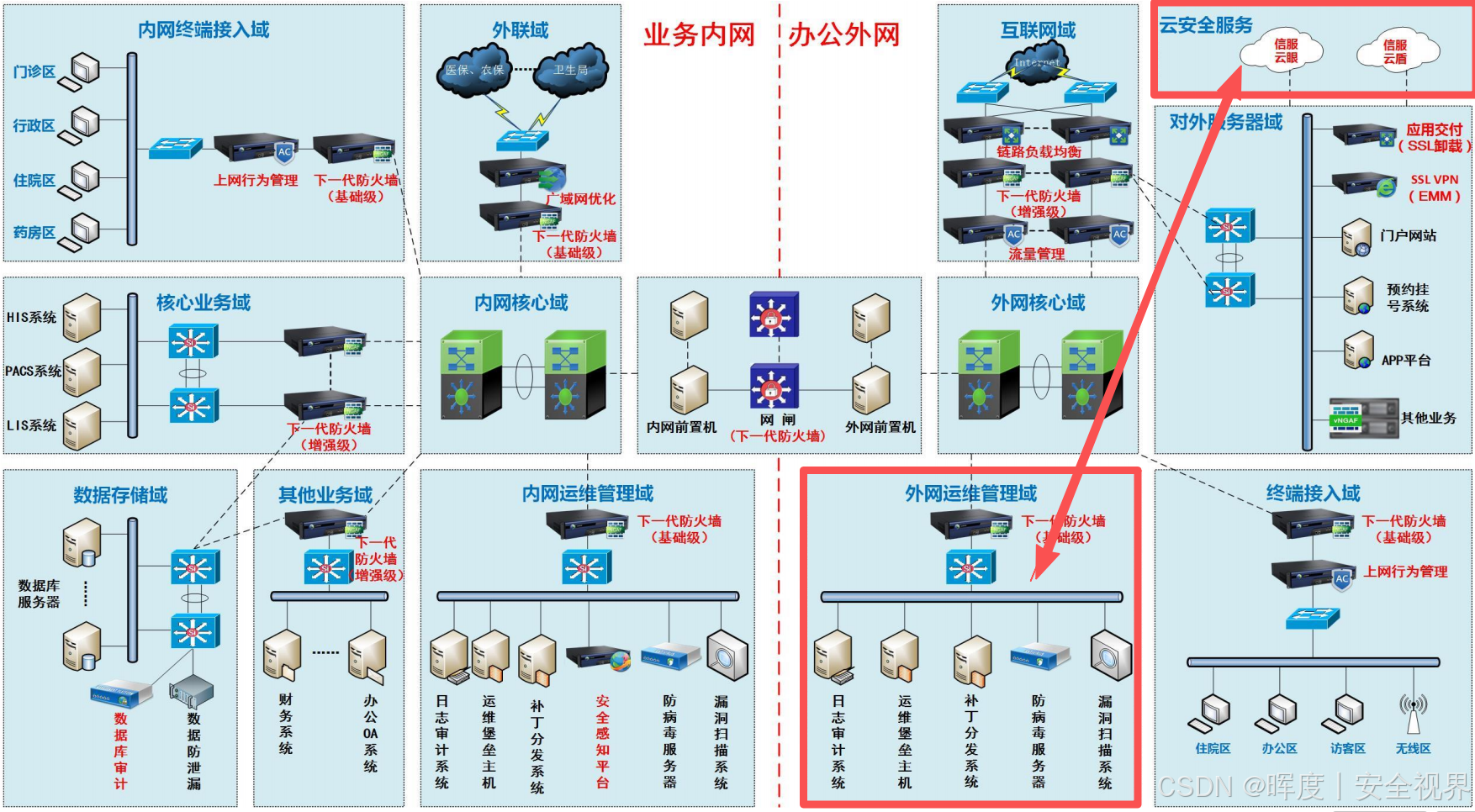

3.5 外网运维管理域
防护架构和内网运维指挥中心一模一样，配齐：堡垒机、日志审计、漏洞扫描、防病毒 等全套设备。区别在于外网额外对接云端安全平台，实时同步互联网最新病毒、漏洞情报，云端联动本地防火墙，提前拦截新型未知攻击，补齐外网动态防御短板。

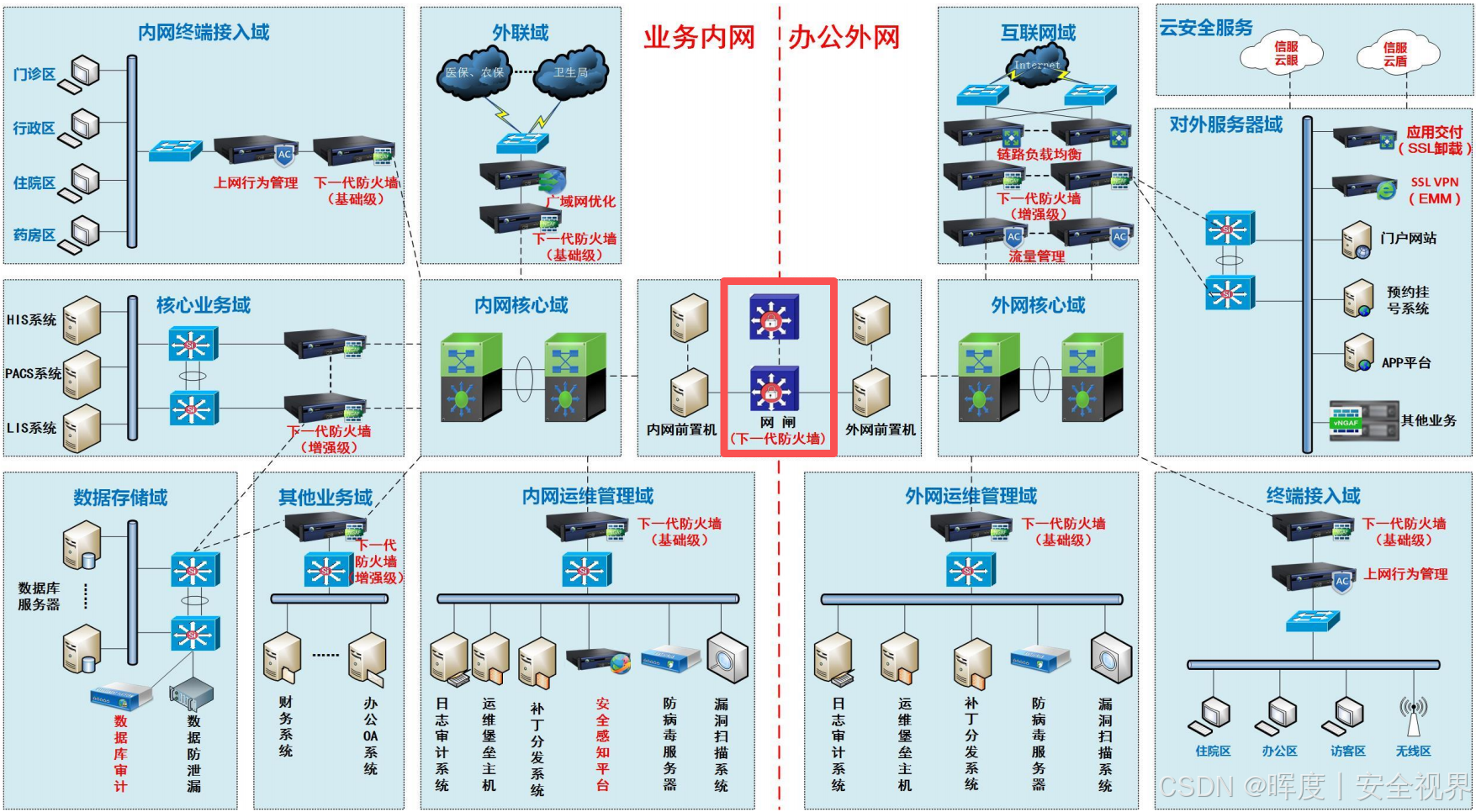

3.6 内外网互联（网闸）
前面也提到过，网闸是内外网两个独立网络之间唯一的互通通道 。和防火墙完全不同，网闸直接剥离TCP/IP网络协议 ，直白讲：内外网永远不能联网连通，只能做"文件搬运"。仅支持文件、数据库数据、消息三类合规数据摆渡 ，不支持远程登录、端口访问等网络操作 。日常外网预约数据同步内网、内网医生排班同步外网，全部需要经过网闸双重安检：病毒查杀+敏感数据检测，违规数据直接拦截，从架构层面隔绝双向入侵风险。
四、多访问角色视角的数据流说明
4.1 角色一：内网门诊医生（医生电脑调取患者电子病历）
**业务场景：**医生电脑调取患者电子病历。以大家最熟悉的门诊医生调取病历为例，直白拆解每一步数据流向、经过设备以及对应的防护动作：
①上行数据流：
|--------|-----------|-------------------|---------------------------------------|
| 步骤 | 流经设备 | 数据动作 | 对应安全防护 |
| 1 | 医生内网终端 | 点击EMR系统，发起病历查询请求 | 终端自带杀毒程序，实时监测后台进程，拦截本地病毒、恶意软件 |
| 2 | 接入交换机 | 转发访问流量至上层设备 | 核验设备身份，确认是院内合规终端；隔离其他科室终端，防止横向干扰 |
| 3 | 内网AC | 同步记录本次访问操作 | 核验医生工号权限，确认该账号可查看对应病历；禁止同时进行文件外发等违规操作 |
| 4 | 基础级防火墙 | 清洗、过滤访问数据包 | 放行EMR专属端口，查杀数据包内的注入、爆破类恶意攻击载荷 |
| 5 | 内网核心交换机 | 高速转发清洁流量至医疗业务域 | 安全探针同步镜像流量，监控是否存在异常高频查询行为 |
| 6 | 增强级防火墙 | 二次校验访问权限 | 应用层深度检测，拦截高阶漏洞攻击、SQL注入等隐蔽威胁 |
| 7 | EMR应用服务器 | 解析查询指令，向数据库调取对应病历 | 服务器基线防护，禁止非法脚本运行，规避应用层风险 |
| 8 | 数据库审计+DLP | 读取数据库内患者病历数据 | 记录完整SQL查询日志，校验本次查询未涉及批量隐私数据外泄 |
②下行回包数据流（数据返回医生电脑）：
回包流程： 数据库调出病历→DLP校验数据安全，防止隐私外泄→数据库审计留存回包日志→EMR服务器打包数据→增强级防火墙查杀回包病毒→核心交换机转发→基础防火墙二次清洗流量→AC审计数据接收行为→接入交换机→最终展示在医生电脑页面，双向全流程闭环防护。
4.2 角色二：内网财务人员（访问内网财务收费系统）
**①上行数据流：**财务专用电脑→接入交换机（单独隔间隔离，隔绝普通医护终端）→内网AC（工号实名登录）→基础防火墙→内网核心交换机→财务域专属增强防火墙（仅放行财务网段IP）→财务服务器；
**②下行回包数据流：**财务服务器打包数据→增强级防火墙检测回包风险→内网核心交换机→基础防火墙清洗流量→AC审计接收行为→接入交换机→财务终端；
核心防护亮点： 财务系统相当于院内"小金库"，我们直接做权限锁死，除财务专属网段外，全院所有其他终端一律禁止访问，从根源杜绝数据篡改、泄露风险。
4.3 角色三：门诊收费员（医保结算外联访问）
**①上行数据流：**收费员电脑→接入交换机→内网AC实名校验→基础防火墙→内网核心交换机→医保外联防火墙（白名单锁定医保局IP）→广域网优化设备→运营商专线→医保局官方服务器；
**②下行回包数据流：**医保局结算结果→运营商专线→广域网优化设备→外联防火墙拦截外部恶意流量→内网核心交换机→接入层全套防护设备→收费员终端；
补充规则： 为规避外联风险，直接禁止内网所有终端ping、扫描医保专线网段，只开放医保结算这一条专用通道，做到专款专用、专口专用。
4.4 角色四：外网办公人员（外网电脑访问互联网）
**①上行数据流：**外网办公电脑→外网接入交换机→外网AC（管控上网行为，屏蔽违规网站）→外网基础防火墙→外网核心交换机→出口增强防火墙（防DDOS、查杀网页病毒）→链路负载均衡→运营商宽带→互联网；
**②下行回包数据流：**互联网资源→负载均衡分流→出口防火墙拦截恶意内容→外网核心交换机→接入层防护设备→办公终端，全程过滤互联网各类垃圾、恶意流量。
4.5 角色五：公网患者（手机预约挂号）
**①上行数据流：**患者手机（任意公网）→运营商公网链路→外网负载均衡分流→出口防火墙拦截CC攻击、扫描行为→外网核心交换机→对外服务器域防火墙→应用交付AD→预约挂号Web服务器；
**②跨网同步流程：**外网服务器接收挂号请求→网闸安检（杀毒+敏感检测）→内网核心交换机→HIS业务服务器完成挂号入库；
直白总结： 患者全程在外网操作，内外网无直接网络连接，仅靠网闸搬运合规挂号数据，既方便患者，又保护内网安全。
4.6 角色六：运维工程师（远程运维内网设备）
**①上行数据流：**运维人员终端→SSL VPN（双重身份验证，防止外人蹭权限）→外网运维域→网闸专属运维摆渡通道→内网堡垒机（统一登录、权限分级）→目标交换机/防火墙/业务服务器；所有操作全程录像、日志留存，任何违规操作均可一键溯源。
五、整体安全防护总结
-
边界闭环防护 ：给每一个业务区域都装上专属**"围墙+安检门"**，默认拒绝所有外来流量，仅放行业务必需的IP和端口，最大限度缩小黑客攻击范围；
-
终端行为可控 ：全网内外网终端全覆盖上网行为管理，全员实名到人，谁上网、做了什么一目了然，彻底管住网络访问的源头；
-
数据全程防护：数据库审计盯死数据读写、DLP拦截数据外泄、网闸安检跨网数据，从数据产生、存储、传输到交互，全链条无死角防护；
-
运维全程可溯：堡垒机统一运维入口，搭配日志审计系统，实现运维账号分权、操作全程录像，解决越权操作、匿名运维、故障无法追责的行业痛点；
-
威胁动态防御：本地安全感知平台联动云端安全情报，搭配漏洞扫描、补丁分发系统，形成"发现风险-分析告警-修复漏洞"的动态防御闭环；
-
双网绝对隔离：内外网彻底物理隔离，摒弃传统防火墙直连模式，仅网闸可控摆渡数据，从架构层面隔绝互联网对内网核心诊疗数据的一切攻击风险。
