qnx网络相关模块，全链路,硬件网卡 → 用户态驱动 (.so) → io‑pkt/io‑sock（用户态 TCP/IP + 转发 + 控制）

先给一句总览：

QNX 网络全链路 = 硬件 → 网卡驱动(.so) → io‑pkt/io‑sock（用户态协议栈+网络管理器）→ 网络服务进程 → 应用 Socket 。

和 Android 最大区别：QNX 是微内核，协议栈和驱动都在用户态，内核只做 IPC/调度 ，没有"内核协议栈 + HAL + Framework"那一套，而是 io‑pkt/io‑sock 大一统。

下面按「从下到上全链路」拆成模块，并和 Android 做对照，方便你类比理解。

---

一、硬件层（和 Android 一样）

• 以太网 PHY/MAC、Wi‑Fi 芯片、车载以太网（车载 SoC 常见）
• 总线：PCIe、SDIO、USB、I2C、SPI
• 典型设备：eMMC、Eth、Wi‑Fi、BT、Modem（4G/5G）

---

二、微内核（QNX Neutrino，和 Linux 内核完全不同）

QNX 内核 ≠ Linux 内核：

• 极小微内核 procnto：只做进程调度、IPC、中断、内存管理
• 不包含网络协议栈、不包含网卡驱动 ，全部在用户态进程/共享库实现
• 网络驱动/协议栈挂了，内核不崩，可单独重启网络

对照 Android：

Android 是「宏内核 Linux + 用户态 HAL/Framework」；

QNX 是「微内核 + 用户态网络子系统」。

---

三、网卡驱动层（用户态 .so 驱动，非内核驱动）

• 驱动形态：共享库 .so ，命名通常 devnp‑xxx.so（device network protocol）
• 典型驱动：
  • 以太网：devnp‑em.so（QNX 自带）、devnp‑rtl8168.so（Realtek）、devnp‑dwc.so（DesignWare，车载常用）
  • Wi‑Fi：devnp‑wlan.so、devnp‑qcom.so（高通）、devnp‑mtk.so（联发科）
  • 虚拟网卡：devnp‑tun.so、devnp‑tap.so、devnp‑dummy.so
• 加载方式：由 io‑pkt / io‑sock 动态 mount 加载，无需重编译内核

对应 Android：

Android 是「内核 .ko 驱动 → 内核协议栈」；

QNX 是「用户态 .so 驱动 → 用户态协议栈」。

---

四、网络核心：io‑pkt（传统）/ io‑sock（新一代，QNX 8.0+）

这是 QNX 网络最核心、最独特 的一层，相当于「Linux 内核协议栈 + HAL + netd + wpa_supplicant」的集合，全在用户态。

1）io‑pkt（QNX 7.x 及更早，主流车载仍大量在用）

• 进程名：io‑pkt‑v4‑hc（IPv4）、io‑pkt‑v6‑hc（IPv6）

• 核心功能：

  • 包转发/多路复用：所有网卡驱动、协议模块都挂在它上面
  • TCP/IP 协议栈（NetBSD 移植）：IP、TCP、UDP、ICMP、ARP、路由、NAT、防火墙（ipfilter）
  • 二层交换/桥接：VLAN、bridge、bonding
  • 零拷贝：高性能，适合车载实时场景

• 模块形态：协议/驱动都是 .so，动态加载：

  io-pkt-v4-hc -d devnp-em.so -p tcpip.so
  mount -T io-pkt devnp-rtl8168.so

2）io‑sock（QNX 8.0+，新一代高性能栈）

• 进程名：io‑sock
• 定位：替代 io‑pkt，更轻量、更低延迟、专为车载/实时优化
• 特点：
  • 只支持以太网 （含 USB/PCIe 转以太网），不支持 Wi‑Fi/蓝牙原生
  • 接口：libsockets.so.4，兼容 POSIX socket，应用层无感
  • 性能：比 io‑pkt 更低延迟、更高吞吐，适合自动驾驶/车控网络

对照 Android

• Android：内核协议栈 ←→ netd ←→ wpa_supplicant ←→ HAL
• QNX：io‑pkt/io‑sock 一个进程全搞定，无内核协议栈，无独立 HAL 层

---

五、网络服务进程（用户态，可选/配套）

在 io‑pkt/io‑sock 之上，提供配置/控制/高层功能，类似 Android 的 netd/wpa_supplicant/dhcpcd，但更轻量、分散：

1. ifconfig / ip：网卡 IP、掩码、网关配置
2. dhcpcd / dhclient：DHCP 客户端（获取 IP/DNS）
3. wpa_supplicant：Wi‑Fi 认证/连接（和 Linux 一样，对接 io‑pkt 的 Wi‑Fi 驱动）
4. pppd / pppoe：拨号、VPN、3G/4G 数据
5. dnsmasq：热点 DHCP/DNS（车载共享网络）
6. route：路由表管理
7. iptables / ipfilter：防火墙、NAT、流量过滤（io‑pkt 内置，也可独立工具）

---

六、应用层（POSIX Socket，和 Linux/Android 兼容）

• 应用直接调用 POSIX socket API ：socket()、bind()、connect()、send()、recv()
• 无 Android 式 ConnectivityService/WifiManager，应用直接通过 socket/工具控制网络
• 车载典型应用：
  • 车机：浏览器、导航、多媒体（TCP/UDP）
  • 诊断：UDS、DoIP（以太网诊断）
  • 车控：CAN/LIN over Ethernet（SOME/IP）

---

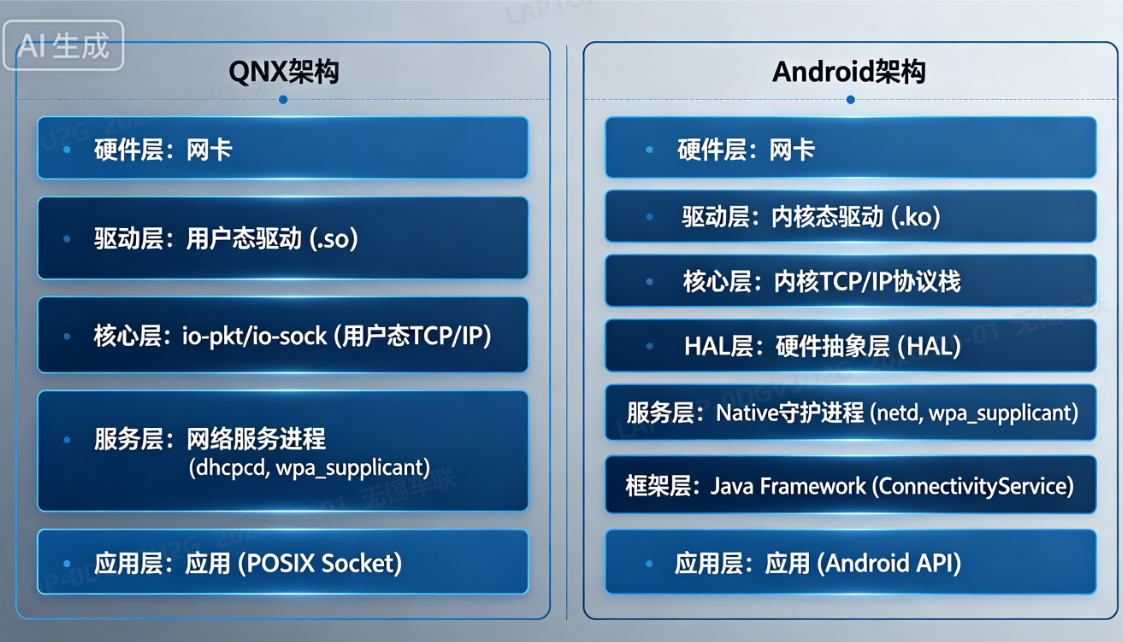

七、QNX 全链路一句话串讲（对应 Android 对照）

QNX 链路

硬件网卡 → 用户态驱动(.so) → io‑pkt/io‑sock（用户态TCP/IP+转发+控制）→ 网络服务进程(dhcpcd/wpa_supplicant) → 应用Socket

Android 链路（对照）

硬件网卡 → 内核驱动(.ko) → 内核TCP/IP → HAL → netd/wpa_supplicant → Framework(ConnectivityService) → 应用API

---

八、打通 QNX 全链路，你需要掌握的模块清单

1. 硬件：Eth/Wi‑Fi/车载以太网 PHY/MAC、总线（PCIe/USB）
2. 微内核：procnto、IPC、中断、内存（不用改内核，但要懂机制）
3. 网卡驱动：devnp‑xxx.so 结构、加载、和 io‑pkt 交互
4. 核心栈：io‑pkt（必学）、io‑sock（QNX8+）、TCP/IP、路由、NAT、桥接
5. 服务进程：ifconfig、dhcpcd、wpa_supplicant、pppd、dnsmasq
6. 应用开发：POSIX socket、SOME/IP、DoIP、车载网络协议

---
