08｜Reactor Netty 与 Spring Cloud Gateway：WebFlux 如何站在 Netty 之上

不懂的浪漫2026-06-03 8:42

08｜Reactor Netty 与 Spring Cloud Gateway：WebFlux 如何站在 Netty 之上

前面几篇我们已经从 Netty 自身看过：

ServerBootstrap 启动流程

EventLoop 线程模型

Pipeline 责任链

ByteBuf 内存管理

writeAndFlush 写出与背压

半包粘包与编解码

这一篇把视角往上抬一层：

  • Spring WebFlux
  • Reactor Netty
  • Spring Cloud Gateway

很多人知道：

  • Spring Cloud Gateway 底层是 WebFlux。
  • WebFlux 底层常见是 Reactor Netty。
  • Reactor Netty 底层是 Netty。

但这句话如果不拆开，很容易变成口号。

这篇文章要回答几个问题：

WebFlux 一定等于 Netty 吗？

Reactor Netty 到底封装了 Netty 的什么？

Spring Cloud Gateway 为什么默认依赖 Reactor Netty？

Gateway 转发请求时，Netty 在底层做了什么？

为什么不能在 Gateway Filter 里写阻塞代码？

如果放到云边协同系统里，Gateway 不是一个"统一入口"的名词装饰，而是一类非常具体的工程边界。

云端 HTTP 网关负责接入 Web、App、开放 API 或内部服务调用；MQTT Gateway 负责设备消息、云边指令、协议适配和反回环；媒体网关或流媒体服务负责 RTSP、RTMP、WebRTC、HLS、GB28181 等不同媒体协议之间的接入、转封装和播放链路。它们处理的协议不同，但共同点都是：自己不一定生产最终业务结果，却必须稳定地编排大量 IO。

所以理解 Spring Cloud Gateway，不能只停在"它能路由请求"。更关键的是要理解：

  • 请求从客户端进来后，在哪个线程上被读取；
  • Filter 链什么时候执行，能不能阻塞；
  • 请求体和响应体是否被缓存、复制或流式转发；
  • 下游慢、客户端慢、连接池满时压力堆在哪里；
  • 网关到底承担路由、鉴权、限流、协议转换，还是业务聚合。

这些问题背后，仍然是前面几篇讲过的 EventLoop、Pipeline、ByteBuf、背压和编解码。

先给结论：

WebFlux 是响应式 Web 编程模型；

Reactor 是响应式流框架；

Reactor Netty 是基于 Netty 的响应式网络运行时；

Spring Cloud Gateway Server WebFlux 是站在 WebFlux + Reactor Netty 之上的网关实现。

先说明本文范围：

  • 本文讨论的是 Spring Cloud Gateway Server WebFlux 这条经典链路。
  • Spring Cloud Gateway 生态中也存在 Web MVC 相关形态，但那不是本文重点。

一、WebFlux 不等于 Netty

先纠正一个常见误解：

WebFlux = Netty

这个说法不准确。

更准确的是：

WebFlux 是 Spring 的响应式 Web 框架。

它可以运行在不同底层服务器上。

Spring 官方文档明确提到，WebFlux 支持：

Tomcat

Jetty

Servlet containers

Netty

Undertow

也就是说：

  • WebFlux 本身是上层编程模型，
  • Netty 只是它可以使用的一种运行时。

不过在 Spring Boot WebFlux 场景里，默认运行时通常是：

Reactor Netty

原因也很自然：

Netty 更适合异步、非阻塞、事件驱动网络模型。

所以可以这样理解：

  • WebFlux 不一定必须用 Netty；
  • 但 WebFlux 最典型、最自然的运行时是 Reactor Netty。

二、Spring Cloud Gateway 和普通 WebFlux 不一样

普通 WebFlux 应用可以切换底层运行时。

但 Spring Cloud Gateway Server WebFlux 更特殊。

官方文档明确说明：

  • Spring Cloud Gateway is built on Spring Boot, Spring WebFlux, and Project Reactor.
  • Spring Cloud Gateway requires the Netty runtime provided by Spring Boot and Spring Webflux.
  • It does not work in a traditional Servlet Container or when built as a WAR.

翻译成工程语言就是：

经典 Spring Cloud Gateway Server WebFlux 依赖 Reactor Netty；

它不是传统 Spring MVC + Tomcat Servlet 模型；

也不能像传统 WAR 那样部署到外部 Servlet 容器。

所以如果你看到的是 Gateway MVC 相关能力，要把它和本文讨论的 Gateway Server WebFlux 区分开。

所以 Gateway 的典型链路是：
#mermaid-svg-KzL2BXYIiVgBw9l1{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-KzL2BXYIiVgBw9l1 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-KzL2BXYIiVgBw9l1 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-KzL2BXYIiVgBw9l1 .error-icon{fill:#552222;}#mermaid-svg-KzL2BXYIiVgBw9l1 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-KzL2BXYIiVgBw9l1 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-KzL2BXYIiVgBw9l1 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-KzL2BXYIiVgBw9l1 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-KzL2BXYIiVgBw9l1 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-KzL2BXYIiVgBw9l1 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-KzL2BXYIiVgBw9l1 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-KzL2BXYIiVgBw9l1 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-KzL2BXYIiVgBw9l1 .marker.cross{stroke:#333333;}#mermaid-svg-KzL2BXYIiVgBw9l1 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-KzL2BXYIiVgBw9l1 p{margin:0;}#mermaid-svg-KzL2BXYIiVgBw9l1 .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-KzL2BXYIiVgBw9l1 .cluster-label text{fill:#333;}#mermaid-svg-KzL2BXYIiVgBw9l1 .cluster-label span{color:#333;}#mermaid-svg-KzL2BXYIiVgBw9l1 .cluster-label span p{background-color:transparent;}#mermaid-svg-KzL2BXYIiVgBw9l1 .label text,#mermaid-svg-KzL2BXYIiVgBw9l1 span{fill:#333;color:#333;}#mermaid-svg-KzL2BXYIiVgBw9l1 .node rect,#mermaid-svg-KzL2BXYIiVgBw9l1 .node circle,#mermaid-svg-KzL2BXYIiVgBw9l1 .node ellipse,#mermaid-svg-KzL2BXYIiVgBw9l1 .node polygon,#mermaid-svg-KzL2BXYIiVgBw9l1 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-KzL2BXYIiVgBw9l1 .rough-node .label text,#mermaid-svg-KzL2BXYIiVgBw9l1 .node .label text,#mermaid-svg-KzL2BXYIiVgBw9l1 .image-shape .label,#mermaid-svg-KzL2BXYIiVgBw9l1 .icon-shape .label{text-anchor:middle;}#mermaid-svg-KzL2BXYIiVgBw9l1 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-KzL2BXYIiVgBw9l1 .rough-node .label,#mermaid-svg-KzL2BXYIiVgBw9l1 .node .label,#mermaid-svg-KzL2BXYIiVgBw9l1 .image-shape .label,#mermaid-svg-KzL2BXYIiVgBw9l1 .icon-shape .label{text-align:center;}#mermaid-svg-KzL2BXYIiVgBw9l1 .node.clickable{cursor:pointer;}#mermaid-svg-KzL2BXYIiVgBw9l1 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-KzL2BXYIiVgBw9l1 .arrowheadPath{fill:#333333;}#mermaid-svg-KzL2BXYIiVgBw9l1 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-KzL2BXYIiVgBw9l1 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-KzL2BXYIiVgBw9l1 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-KzL2BXYIiVgBw9l1 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-KzL2BXYIiVgBw9l1 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-KzL2BXYIiVgBw9l1 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-KzL2BXYIiVgBw9l1 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-KzL2BXYIiVgBw9l1 .cluster text{fill:#333;}#mermaid-svg-KzL2BXYIiVgBw9l1 .cluster span{color:#333;}#mermaid-svg-KzL2BXYIiVgBw9l1 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-KzL2BXYIiVgBw9l1 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-KzL2BXYIiVgBw9l1 rect.text{fill:none;stroke-width:0;}#mermaid-svg-KzL2BXYIiVgBw9l1 .icon-shape,#mermaid-svg-KzL2BXYIiVgBw9l1 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-KzL2BXYIiVgBw9l1 .icon-shape p,#mermaid-svg-KzL2BXYIiVgBw9l1 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-KzL2BXYIiVgBw9l1 .icon-shape .label rect,#mermaid-svg-KzL2BXYIiVgBw9l1 .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-KzL2BXYIiVgBw9l1 .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-KzL2BXYIiVgBw9l1 .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-KzL2BXYIiVgBw9l1 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} Spring Cloud Gateway
Spring WebFlux
Project Reactor
Reactor Netty
Netty
NIO / epoll

这和普通 Spring MVC 链路不同：
#mermaid-svg-ocO4hjl9SylEmEdq{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-ocO4hjl9SylEmEdq .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-ocO4hjl9SylEmEdq .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-ocO4hjl9SylEmEdq .error-icon{fill:#552222;}#mermaid-svg-ocO4hjl9SylEmEdq .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-ocO4hjl9SylEmEdq .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-ocO4hjl9SylEmEdq .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-ocO4hjl9SylEmEdq .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-ocO4hjl9SylEmEdq .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-ocO4hjl9SylEmEdq .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-ocO4hjl9SylEmEdq .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-ocO4hjl9SylEmEdq .marker{fill:#333333;stroke:#333333;}#mermaid-svg-ocO4hjl9SylEmEdq .marker.cross{stroke:#333333;}#mermaid-svg-ocO4hjl9SylEmEdq svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-ocO4hjl9SylEmEdq p{margin:0;}#mermaid-svg-ocO4hjl9SylEmEdq .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-ocO4hjl9SylEmEdq .cluster-label text{fill:#333;}#mermaid-svg-ocO4hjl9SylEmEdq .cluster-label span{color:#333;}#mermaid-svg-ocO4hjl9SylEmEdq .cluster-label span p{background-color:transparent;}#mermaid-svg-ocO4hjl9SylEmEdq .label text,#mermaid-svg-ocO4hjl9SylEmEdq span{fill:#333;color:#333;}#mermaid-svg-ocO4hjl9SylEmEdq .node rect,#mermaid-svg-ocO4hjl9SylEmEdq .node circle,#mermaid-svg-ocO4hjl9SylEmEdq .node ellipse,#mermaid-svg-ocO4hjl9SylEmEdq .node polygon,#mermaid-svg-ocO4hjl9SylEmEdq .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-ocO4hjl9SylEmEdq .rough-node .label text,#mermaid-svg-ocO4hjl9SylEmEdq .node .label text,#mermaid-svg-ocO4hjl9SylEmEdq .image-shape .label,#mermaid-svg-ocO4hjl9SylEmEdq .icon-shape .label{text-anchor:middle;}#mermaid-svg-ocO4hjl9SylEmEdq .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-ocO4hjl9SylEmEdq .rough-node .label,#mermaid-svg-ocO4hjl9SylEmEdq .node .label,#mermaid-svg-ocO4hjl9SylEmEdq .image-shape .label,#mermaid-svg-ocO4hjl9SylEmEdq .icon-shape .label{text-align:center;}#mermaid-svg-ocO4hjl9SylEmEdq .node.clickable{cursor:pointer;}#mermaid-svg-ocO4hjl9SylEmEdq .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-ocO4hjl9SylEmEdq .arrowheadPath{fill:#333333;}#mermaid-svg-ocO4hjl9SylEmEdq .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-ocO4hjl9SylEmEdq .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-ocO4hjl9SylEmEdq .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-ocO4hjl9SylEmEdq .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-ocO4hjl9SylEmEdq .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-ocO4hjl9SylEmEdq .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-ocO4hjl9SylEmEdq .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-ocO4hjl9SylEmEdq .cluster text{fill:#333;}#mermaid-svg-ocO4hjl9SylEmEdq .cluster span{color:#333;}#mermaid-svg-ocO4hjl9SylEmEdq div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-ocO4hjl9SylEmEdq .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-ocO4hjl9SylEmEdq rect.text{fill:none;stroke-width:0;}#mermaid-svg-ocO4hjl9SylEmEdq .icon-shape,#mermaid-svg-ocO4hjl9SylEmEdq .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-ocO4hjl9SylEmEdq .icon-shape p,#mermaid-svg-ocO4hjl9SylEmEdq .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-ocO4hjl9SylEmEdq .icon-shape .label rect,#mermaid-svg-ocO4hjl9SylEmEdq .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-ocO4hjl9SylEmEdq .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-ocO4hjl9SylEmEdq .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-ocO4hjl9SylEmEdq :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} Spring MVC
Servlet
Tomcat worker thread
阻塞式请求处理模型

Gateway 的定位决定了它更适合事件驱动模型。

因为它本质上是：

  • 网关
  • 路由器
  • 反向代理
  • IO 编排器

而不是普通 CRUD 业务服务。

三、Reactor Netty 是什么？

Reactor Netty 可以理解成：

把 Netty 包装成 Reactor 风格的响应式网络库。

Netty 原生模型是：

Channel

EventLoop

Pipeline

ChannelHandler

ByteBuf

ChannelFuture

Reactor 的模型是：

Mono

Flux

Publisher

Subscriber

backpressure

Reactor Netty 做的事情就是把二者连接起来。

对于 HTTP 服务端，它提供：

HttpServer

对于 HTTP 客户端，它提供：

HttpClient

Reactor Netty 官方文档里也说，HttpServer 隐藏了创建 HTTP Server 所需的大部分 Netty 功能，并加入 Reactive Streams 背压。

所以它不是替代 Netty。

它是：

站在 Netty 上面，暴露响应式 API。

四、从 Netty 到 Reactor Netty 的模型转换

Netty 的底层读事件大致是：
#mermaid-svg-ko84Jkl3wLWTCGeO{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-ko84Jkl3wLWTCGeO .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-ko84Jkl3wLWTCGeO .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-ko84Jkl3wLWTCGeO .error-icon{fill:#552222;}#mermaid-svg-ko84Jkl3wLWTCGeO .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-ko84Jkl3wLWTCGeO .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-ko84Jkl3wLWTCGeO .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-ko84Jkl3wLWTCGeO .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-ko84Jkl3wLWTCGeO .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-ko84Jkl3wLWTCGeO .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-ko84Jkl3wLWTCGeO .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-ko84Jkl3wLWTCGeO .marker{fill:#333333;stroke:#333333;}#mermaid-svg-ko84Jkl3wLWTCGeO .marker.cross{stroke:#333333;}#mermaid-svg-ko84Jkl3wLWTCGeO svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-ko84Jkl3wLWTCGeO p{margin:0;}#mermaid-svg-ko84Jkl3wLWTCGeO .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-ko84Jkl3wLWTCGeO .cluster-label text{fill:#333;}#mermaid-svg-ko84Jkl3wLWTCGeO .cluster-label span{color:#333;}#mermaid-svg-ko84Jkl3wLWTCGeO .cluster-label span p{background-color:transparent;}#mermaid-svg-ko84Jkl3wLWTCGeO .label text,#mermaid-svg-ko84Jkl3wLWTCGeO span{fill:#333;color:#333;}#mermaid-svg-ko84Jkl3wLWTCGeO .node rect,#mermaid-svg-ko84Jkl3wLWTCGeO .node circle,#mermaid-svg-ko84Jkl3wLWTCGeO .node ellipse,#mermaid-svg-ko84Jkl3wLWTCGeO .node polygon,#mermaid-svg-ko84Jkl3wLWTCGeO .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-ko84Jkl3wLWTCGeO .rough-node .label text,#mermaid-svg-ko84Jkl3wLWTCGeO .node .label text,#mermaid-svg-ko84Jkl3wLWTCGeO .image-shape .label,#mermaid-svg-ko84Jkl3wLWTCGeO .icon-shape .label{text-anchor:middle;}#mermaid-svg-ko84Jkl3wLWTCGeO .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-ko84Jkl3wLWTCGeO .rough-node .label,#mermaid-svg-ko84Jkl3wLWTCGeO .node .label,#mermaid-svg-ko84Jkl3wLWTCGeO .image-shape .label,#mermaid-svg-ko84Jkl3wLWTCGeO .icon-shape .label{text-align:center;}#mermaid-svg-ko84Jkl3wLWTCGeO .node.clickable{cursor:pointer;}#mermaid-svg-ko84Jkl3wLWTCGeO .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-ko84Jkl3wLWTCGeO .arrowheadPath{fill:#333333;}#mermaid-svg-ko84Jkl3wLWTCGeO .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-ko84Jkl3wLWTCGeO .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-ko84Jkl3wLWTCGeO .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-ko84Jkl3wLWTCGeO .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-ko84Jkl3wLWTCGeO .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-ko84Jkl3wLWTCGeO .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-ko84Jkl3wLWTCGeO .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-ko84Jkl3wLWTCGeO .cluster text{fill:#333;}#mermaid-svg-ko84Jkl3wLWTCGeO .cluster span{color:#333;}#mermaid-svg-ko84Jkl3wLWTCGeO div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-ko84Jkl3wLWTCGeO .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-ko84Jkl3wLWTCGeO rect.text{fill:none;stroke-width:0;}#mermaid-svg-ko84Jkl3wLWTCGeO .icon-shape,#mermaid-svg-ko84Jkl3wLWTCGeO .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-ko84Jkl3wLWTCGeO .icon-shape p,#mermaid-svg-ko84Jkl3wLWTCGeO .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-ko84Jkl3wLWTCGeO .icon-shape .label rect,#mermaid-svg-ko84Jkl3wLWTCGeO .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-ko84Jkl3wLWTCGeO .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-ko84Jkl3wLWTCGeO .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-ko84Jkl3wLWTCGeO :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} socket readable
EventLoop
ChannelPipeline
ChannelInboundHandler.channelRead(ByteBuf)

Reactor Netty 要把这个模型转换成：

Flux<DataBuffer / ByteBuf>

也就是：
#mermaid-svg-lU8KEbvVPzthsZ1w{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-lU8KEbvVPzthsZ1w .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-lU8KEbvVPzthsZ1w .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-lU8KEbvVPzthsZ1w .error-icon{fill:#552222;}#mermaid-svg-lU8KEbvVPzthsZ1w .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-lU8KEbvVPzthsZ1w .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-lU8KEbvVPzthsZ1w .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-lU8KEbvVPzthsZ1w .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-lU8KEbvVPzthsZ1w .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-lU8KEbvVPzthsZ1w .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-lU8KEbvVPzthsZ1w .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-lU8KEbvVPzthsZ1w .marker{fill:#333333;stroke:#333333;}#mermaid-svg-lU8KEbvVPzthsZ1w .marker.cross{stroke:#333333;}#mermaid-svg-lU8KEbvVPzthsZ1w svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-lU8KEbvVPzthsZ1w p{margin:0;}#mermaid-svg-lU8KEbvVPzthsZ1w .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-lU8KEbvVPzthsZ1w .cluster-label text{fill:#333;}#mermaid-svg-lU8KEbvVPzthsZ1w .cluster-label span{color:#333;}#mermaid-svg-lU8KEbvVPzthsZ1w .cluster-label span p{background-color:transparent;}#mermaid-svg-lU8KEbvVPzthsZ1w .label text,#mermaid-svg-lU8KEbvVPzthsZ1w span{fill:#333;color:#333;}#mermaid-svg-lU8KEbvVPzthsZ1w .node rect,#mermaid-svg-lU8KEbvVPzthsZ1w .node circle,#mermaid-svg-lU8KEbvVPzthsZ1w .node ellipse,#mermaid-svg-lU8KEbvVPzthsZ1w .node polygon,#mermaid-svg-lU8KEbvVPzthsZ1w .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-lU8KEbvVPzthsZ1w .rough-node .label text,#mermaid-svg-lU8KEbvVPzthsZ1w .node .label text,#mermaid-svg-lU8KEbvVPzthsZ1w .image-shape .label,#mermaid-svg-lU8KEbvVPzthsZ1w .icon-shape .label{text-anchor:middle;}#mermaid-svg-lU8KEbvVPzthsZ1w .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-lU8KEbvVPzthsZ1w .rough-node .label,#mermaid-svg-lU8KEbvVPzthsZ1w .node .label,#mermaid-svg-lU8KEbvVPzthsZ1w .image-shape .label,#mermaid-svg-lU8KEbvVPzthsZ1w .icon-shape .label{text-align:center;}#mermaid-svg-lU8KEbvVPzthsZ1w .node.clickable{cursor:pointer;}#mermaid-svg-lU8KEbvVPzthsZ1w .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-lU8KEbvVPzthsZ1w .arrowheadPath{fill:#333333;}#mermaid-svg-lU8KEbvVPzthsZ1w .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-lU8KEbvVPzthsZ1w .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-lU8KEbvVPzthsZ1w .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-lU8KEbvVPzthsZ1w .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-lU8KEbvVPzthsZ1w .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-lU8KEbvVPzthsZ1w .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-lU8KEbvVPzthsZ1w .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-lU8KEbvVPzthsZ1w .cluster text{fill:#333;}#mermaid-svg-lU8KEbvVPzthsZ1w .cluster span{color:#333;}#mermaid-svg-lU8KEbvVPzthsZ1w div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-lU8KEbvVPzthsZ1w .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-lU8KEbvVPzthsZ1w rect.text{fill:none;stroke-width:0;}#mermaid-svg-lU8KEbvVPzthsZ1w .icon-shape,#mermaid-svg-lU8KEbvVPzthsZ1w .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-lU8KEbvVPzthsZ1w .icon-shape p,#mermaid-svg-lU8KEbvVPzthsZ1w .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-lU8KEbvVPzthsZ1w .icon-shape .label rect,#mermaid-svg-lU8KEbvVPzthsZ1w .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-lU8KEbvVPzthsZ1w .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-lU8KEbvVPzthsZ1w .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-lU8KEbvVPzthsZ1w :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 底层不断到来的网络数据
响应式数据流

HTTP 请求体可以被表示成：

Flux

HTTP 响应写出可以表示成：

Publisher

这样上层 WebFlux 就不需要直接操作 Netty Handler。

它面对的是：

  • Mono
  • Flux
  • ServerWebExchange

而底层真正收发数据的仍然是：

  • Netty Channel
  • EventLoop
  • Pipeline
  • ByteBuf

五、WebFlux 请求链路大概怎么走？

一个 WebFlux 请求进来，大致链路是：
#mermaid-svg-W0Jus6qfRngtd2QX{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-W0Jus6qfRngtd2QX .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-W0Jus6qfRngtd2QX .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-W0Jus6qfRngtd2QX .error-icon{fill:#552222;}#mermaid-svg-W0Jus6qfRngtd2QX .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-W0Jus6qfRngtd2QX .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-W0Jus6qfRngtd2QX .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-W0Jus6qfRngtd2QX .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-W0Jus6qfRngtd2QX .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-W0Jus6qfRngtd2QX .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-W0Jus6qfRngtd2QX .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-W0Jus6qfRngtd2QX .marker{fill:#333333;stroke:#333333;}#mermaid-svg-W0Jus6qfRngtd2QX .marker.cross{stroke:#333333;}#mermaid-svg-W0Jus6qfRngtd2QX svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-W0Jus6qfRngtd2QX p{margin:0;}#mermaid-svg-W0Jus6qfRngtd2QX .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-W0Jus6qfRngtd2QX .cluster-label text{fill:#333;}#mermaid-svg-W0Jus6qfRngtd2QX .cluster-label span{color:#333;}#mermaid-svg-W0Jus6qfRngtd2QX .cluster-label span p{background-color:transparent;}#mermaid-svg-W0Jus6qfRngtd2QX .label text,#mermaid-svg-W0Jus6qfRngtd2QX span{fill:#333;color:#333;}#mermaid-svg-W0Jus6qfRngtd2QX .node rect,#mermaid-svg-W0Jus6qfRngtd2QX .node circle,#mermaid-svg-W0Jus6qfRngtd2QX .node ellipse,#mermaid-svg-W0Jus6qfRngtd2QX .node polygon,#mermaid-svg-W0Jus6qfRngtd2QX .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-W0Jus6qfRngtd2QX .rough-node .label text,#mermaid-svg-W0Jus6qfRngtd2QX .node .label text,#mermaid-svg-W0Jus6qfRngtd2QX .image-shape .label,#mermaid-svg-W0Jus6qfRngtd2QX .icon-shape .label{text-anchor:middle;}#mermaid-svg-W0Jus6qfRngtd2QX .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-W0Jus6qfRngtd2QX .rough-node .label,#mermaid-svg-W0Jus6qfRngtd2QX .node .label,#mermaid-svg-W0Jus6qfRngtd2QX .image-shape .label,#mermaid-svg-W0Jus6qfRngtd2QX .icon-shape .label{text-align:center;}#mermaid-svg-W0Jus6qfRngtd2QX .node.clickable{cursor:pointer;}#mermaid-svg-W0Jus6qfRngtd2QX .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-W0Jus6qfRngtd2QX .arrowheadPath{fill:#333333;}#mermaid-svg-W0Jus6qfRngtd2QX .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-W0Jus6qfRngtd2QX .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-W0Jus6qfRngtd2QX .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-W0Jus6qfRngtd2QX .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-W0Jus6qfRngtd2QX .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-W0Jus6qfRngtd2QX .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-W0Jus6qfRngtd2QX .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-W0Jus6qfRngtd2QX .cluster text{fill:#333;}#mermaid-svg-W0Jus6qfRngtd2QX .cluster span{color:#333;}#mermaid-svg-W0Jus6qfRngtd2QX div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-W0Jus6qfRngtd2QX .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-W0Jus6qfRngtd2QX rect.text{fill:none;stroke-width:0;}#mermaid-svg-W0Jus6qfRngtd2QX .icon-shape,#mermaid-svg-W0Jus6qfRngtd2QX .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-W0Jus6qfRngtd2QX .icon-shape p,#mermaid-svg-W0Jus6qfRngtd2QX .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-W0Jus6qfRngtd2QX .icon-shape .label rect,#mermaid-svg-W0Jus6qfRngtd2QX .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-W0Jus6qfRngtd2QX .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-W0Jus6qfRngtd2QX .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-W0Jus6qfRngtd2QX :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 客户端连接
Netty Channel
Netty EventLoop
Reactor Netty HttpServer
HttpHandler
WebHandler
WebFilter 链
HandlerMapping
HandlerAdapter
Controller / HandlerFunction
Mono / Flux 响应
Reactor Netty 写回
Netty Channel writeAndFlush

所以 WebFlux 表面上写的是：

java 复制代码
return Mono.just("hello");

但底层仍然要经过：

Netty 连接

事件循环

响应编码

写队列

socket 写出

这就是为什么理解 Netty 后，再看 WebFlux 会清楚很多。

WebFlux 不是绕开了网络编程。

它是把网络编程包装成响应式模型。

六、Spring Cloud Gateway 的核心链路

Spring Cloud Gateway 的核心不是 Controller。

它的核心是：

Route

Predicate

Filter

NettyRoutingFilter

NettyWriteResponseFilter

请求进来后，大致流程是：
#mermaid-svg-c6twxbmjtA7Wb9jF{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-c6twxbmjtA7Wb9jF .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-c6twxbmjtA7Wb9jF .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-c6twxbmjtA7Wb9jF .error-icon{fill:#552222;}#mermaid-svg-c6twxbmjtA7Wb9jF .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-c6twxbmjtA7Wb9jF .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-c6twxbmjtA7Wb9jF .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-c6twxbmjtA7Wb9jF .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-c6twxbmjtA7Wb9jF .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-c6twxbmjtA7Wb9jF .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-c6twxbmjtA7Wb9jF .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-c6twxbmjtA7Wb9jF .marker{fill:#333333;stroke:#333333;}#mermaid-svg-c6twxbmjtA7Wb9jF .marker.cross{stroke:#333333;}#mermaid-svg-c6twxbmjtA7Wb9jF svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-c6twxbmjtA7Wb9jF p{margin:0;}#mermaid-svg-c6twxbmjtA7Wb9jF .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-c6twxbmjtA7Wb9jF .cluster-label text{fill:#333;}#mermaid-svg-c6twxbmjtA7Wb9jF .cluster-label span{color:#333;}#mermaid-svg-c6twxbmjtA7Wb9jF .cluster-label span p{background-color:transparent;}#mermaid-svg-c6twxbmjtA7Wb9jF .label text,#mermaid-svg-c6twxbmjtA7Wb9jF span{fill:#333;color:#333;}#mermaid-svg-c6twxbmjtA7Wb9jF .node rect,#mermaid-svg-c6twxbmjtA7Wb9jF .node circle,#mermaid-svg-c6twxbmjtA7Wb9jF .node ellipse,#mermaid-svg-c6twxbmjtA7Wb9jF .node polygon,#mermaid-svg-c6twxbmjtA7Wb9jF .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-c6twxbmjtA7Wb9jF .rough-node .label text,#mermaid-svg-c6twxbmjtA7Wb9jF .node .label text,#mermaid-svg-c6twxbmjtA7Wb9jF .image-shape .label,#mermaid-svg-c6twxbmjtA7Wb9jF .icon-shape .label{text-anchor:middle;}#mermaid-svg-c6twxbmjtA7Wb9jF .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-c6twxbmjtA7Wb9jF .rough-node .label,#mermaid-svg-c6twxbmjtA7Wb9jF .node .label,#mermaid-svg-c6twxbmjtA7Wb9jF .image-shape .label,#mermaid-svg-c6twxbmjtA7Wb9jF .icon-shape .label{text-align:center;}#mermaid-svg-c6twxbmjtA7Wb9jF .node.clickable{cursor:pointer;}#mermaid-svg-c6twxbmjtA7Wb9jF .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-c6twxbmjtA7Wb9jF .arrowheadPath{fill:#333333;}#mermaid-svg-c6twxbmjtA7Wb9jF .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-c6twxbmjtA7Wb9jF .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-c6twxbmjtA7Wb9jF .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-c6twxbmjtA7Wb9jF .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-c6twxbmjtA7Wb9jF .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-c6twxbmjtA7Wb9jF .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-c6twxbmjtA7Wb9jF .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-c6twxbmjtA7Wb9jF .cluster text{fill:#333;}#mermaid-svg-c6twxbmjtA7Wb9jF .cluster span{color:#333;}#mermaid-svg-c6twxbmjtA7Wb9jF div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-c6twxbmjtA7Wb9jF .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-c6twxbmjtA7Wb9jF rect.text{fill:none;stroke-width:0;}#mermaid-svg-c6twxbmjtA7Wb9jF .icon-shape,#mermaid-svg-c6twxbmjtA7Wb9jF .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-c6twxbmjtA7Wb9jF .icon-shape p,#mermaid-svg-c6twxbmjtA7Wb9jF .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-c6twxbmjtA7Wb9jF .icon-shape .label rect,#mermaid-svg-c6twxbmjtA7Wb9jF .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-c6twxbmjtA7Wb9jF .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-c6twxbmjtA7Wb9jF .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-c6twxbmjtA7Wb9jF :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 客户端请求
Gateway HandlerMapping
匹配 Route
执行 GatewayFilter 链
NettyRoutingFilter 转发到下游
下游响应返回
NettyWriteResponseFilter 写回客户端

Gateway 本质上在协调两段连接：

客户端 -> Gateway

Gateway -> 下游服务

它需要同时处理：

客户端请求体读取

下游连接建立

请求转发

下游响应读取

响应写回客户端

超时

限流

重试

熔断

连接池

这正是事件驱动和非阻塞 IO 擅长的场景。

七、NettyRoutingFilter 做什么？

NettyRoutingFilter 是 Gateway 中非常关键的过滤器。

它的核心职责是：

使用 Reactor Netty HttpClient 把请求转发到下游服务。

也就是：
#mermaid-svg-0BJfLylsZFMle4S7{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-0BJfLylsZFMle4S7 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-0BJfLylsZFMle4S7 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-0BJfLylsZFMle4S7 .error-icon{fill:#552222;}#mermaid-svg-0BJfLylsZFMle4S7 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-0BJfLylsZFMle4S7 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-0BJfLylsZFMle4S7 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-0BJfLylsZFMle4S7 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-0BJfLylsZFMle4S7 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-0BJfLylsZFMle4S7 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-0BJfLylsZFMle4S7 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-0BJfLylsZFMle4S7 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-0BJfLylsZFMle4S7 .marker.cross{stroke:#333333;}#mermaid-svg-0BJfLylsZFMle4S7 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-0BJfLylsZFMle4S7 p{margin:0;}#mermaid-svg-0BJfLylsZFMle4S7 .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-0BJfLylsZFMle4S7 .cluster-label text{fill:#333;}#mermaid-svg-0BJfLylsZFMle4S7 .cluster-label span{color:#333;}#mermaid-svg-0BJfLylsZFMle4S7 .cluster-label span p{background-color:transparent;}#mermaid-svg-0BJfLylsZFMle4S7 .label text,#mermaid-svg-0BJfLylsZFMle4S7 span{fill:#333;color:#333;}#mermaid-svg-0BJfLylsZFMle4S7 .node rect,#mermaid-svg-0BJfLylsZFMle4S7 .node circle,#mermaid-svg-0BJfLylsZFMle4S7 .node ellipse,#mermaid-svg-0BJfLylsZFMle4S7 .node polygon,#mermaid-svg-0BJfLylsZFMle4S7 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-0BJfLylsZFMle4S7 .rough-node .label text,#mermaid-svg-0BJfLylsZFMle4S7 .node .label text,#mermaid-svg-0BJfLylsZFMle4S7 .image-shape .label,#mermaid-svg-0BJfLylsZFMle4S7 .icon-shape .label{text-anchor:middle;}#mermaid-svg-0BJfLylsZFMle4S7 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-0BJfLylsZFMle4S7 .rough-node .label,#mermaid-svg-0BJfLylsZFMle4S7 .node .label,#mermaid-svg-0BJfLylsZFMle4S7 .image-shape .label,#mermaid-svg-0BJfLylsZFMle4S7 .icon-shape .label{text-align:center;}#mermaid-svg-0BJfLylsZFMle4S7 .node.clickable{cursor:pointer;}#mermaid-svg-0BJfLylsZFMle4S7 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-0BJfLylsZFMle4S7 .arrowheadPath{fill:#333333;}#mermaid-svg-0BJfLylsZFMle4S7 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-0BJfLylsZFMle4S7 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-0BJfLylsZFMle4S7 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-0BJfLylsZFMle4S7 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-0BJfLylsZFMle4S7 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-0BJfLylsZFMle4S7 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-0BJfLylsZFMle4S7 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-0BJfLylsZFMle4S7 .cluster text{fill:#333;}#mermaid-svg-0BJfLylsZFMle4S7 .cluster span{color:#333;}#mermaid-svg-0BJfLylsZFMle4S7 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-0BJfLylsZFMle4S7 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-0BJfLylsZFMle4S7 rect.text{fill:none;stroke-width:0;}#mermaid-svg-0BJfLylsZFMle4S7 .icon-shape,#mermaid-svg-0BJfLylsZFMle4S7 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-0BJfLylsZFMle4S7 .icon-shape p,#mermaid-svg-0BJfLylsZFMle4S7 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-0BJfLylsZFMle4S7 .icon-shape .label rect,#mermaid-svg-0BJfLylsZFMle4S7 .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-0BJfLylsZFMle4S7 .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-0BJfLylsZFMle4S7 .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-0BJfLylsZFMle4S7 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} Gateway 收到请求
构造下游请求
HttpClient 发给目标服务
拿到 ClientResponse
放入 exchange

这个 HttpClient 不是传统阻塞式 HTTP 客户端。

它来自 Reactor Netty。

底层还是：

Netty Channel

EventLoop

ConnectionProvider

Pipeline

ByteBuf

所以 Gateway 转发请求时，不是每个请求阻塞一个线程等待下游响应。

而是：

  • 发起非阻塞下游请求；
  • 等待期间 EventLoop 可以处理其他连接；
  • 下游响应回来后继续响应式链路。

这就是 Gateway 使用 WebFlux + Reactor Netty 的核心价值。

八、NettyWriteResponseFilter 做什么？

下游响应回来后，Gateway 还要写回客户端。

这个阶段由类似：

NettyWriteResponseFilter

的组件完成。

它要把下游响应体写入客户端响应。

响应体通常是一个异步数据流：

Flux

底层写回时，最终仍然会变成：

Netty Channel writeAndFlush

这就和前面第 6 篇文章连起来了：

  • writeAndFlush 不是立刻发到对端；
  • 写不动时数据会留在写队列；
  • 需要背压协调。

Gateway 是典型的：

上游读 + 下游写

下游读 + 客户端写

的 IO 编排系统。

如果客户端很慢，写回客户端就会变慢。

如果下游很慢，等待下游响应就会变长。

所以 Gateway 必须依赖非阻塞事件驱动模型，而不是让线程阻塞等待。

九、为什么 Gateway 适合 WebFlux，而 CRUD 不一定适合？

普通 CRUD 服务通常是：
#mermaid-svg-b8AFelQIJCD8ifXZ{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-b8AFelQIJCD8ifXZ .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-b8AFelQIJCD8ifXZ .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-b8AFelQIJCD8ifXZ .error-icon{fill:#552222;}#mermaid-svg-b8AFelQIJCD8ifXZ .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-b8AFelQIJCD8ifXZ .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-b8AFelQIJCD8ifXZ .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-b8AFelQIJCD8ifXZ .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-b8AFelQIJCD8ifXZ .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-b8AFelQIJCD8ifXZ .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-b8AFelQIJCD8ifXZ .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-b8AFelQIJCD8ifXZ .marker{fill:#333333;stroke:#333333;}#mermaid-svg-b8AFelQIJCD8ifXZ .marker.cross{stroke:#333333;}#mermaid-svg-b8AFelQIJCD8ifXZ svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-b8AFelQIJCD8ifXZ p{margin:0;}#mermaid-svg-b8AFelQIJCD8ifXZ .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-b8AFelQIJCD8ifXZ .cluster-label text{fill:#333;}#mermaid-svg-b8AFelQIJCD8ifXZ .cluster-label span{color:#333;}#mermaid-svg-b8AFelQIJCD8ifXZ .cluster-label span p{background-color:transparent;}#mermaid-svg-b8AFelQIJCD8ifXZ .label text,#mermaid-svg-b8AFelQIJCD8ifXZ span{fill:#333;color:#333;}#mermaid-svg-b8AFelQIJCD8ifXZ .node rect,#mermaid-svg-b8AFelQIJCD8ifXZ .node circle,#mermaid-svg-b8AFelQIJCD8ifXZ .node ellipse,#mermaid-svg-b8AFelQIJCD8ifXZ .node polygon,#mermaid-svg-b8AFelQIJCD8ifXZ .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-b8AFelQIJCD8ifXZ .rough-node .label text,#mermaid-svg-b8AFelQIJCD8ifXZ .node .label text,#mermaid-svg-b8AFelQIJCD8ifXZ .image-shape .label,#mermaid-svg-b8AFelQIJCD8ifXZ .icon-shape .label{text-anchor:middle;}#mermaid-svg-b8AFelQIJCD8ifXZ .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-b8AFelQIJCD8ifXZ .rough-node .label,#mermaid-svg-b8AFelQIJCD8ifXZ .node .label,#mermaid-svg-b8AFelQIJCD8ifXZ .image-shape .label,#mermaid-svg-b8AFelQIJCD8ifXZ .icon-shape .label{text-align:center;}#mermaid-svg-b8AFelQIJCD8ifXZ .node.clickable{cursor:pointer;}#mermaid-svg-b8AFelQIJCD8ifXZ .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-b8AFelQIJCD8ifXZ .arrowheadPath{fill:#333333;}#mermaid-svg-b8AFelQIJCD8ifXZ .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-b8AFelQIJCD8ifXZ .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-b8AFelQIJCD8ifXZ .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-b8AFelQIJCD8ifXZ .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-b8AFelQIJCD8ifXZ .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-b8AFelQIJCD8ifXZ .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-b8AFelQIJCD8ifXZ .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-b8AFelQIJCD8ifXZ .cluster text{fill:#333;}#mermaid-svg-b8AFelQIJCD8ifXZ .cluster span{color:#333;}#mermaid-svg-b8AFelQIJCD8ifXZ div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-b8AFelQIJCD8ifXZ .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-b8AFelQIJCD8ifXZ rect.text{fill:none;stroke-width:0;}#mermaid-svg-b8AFelQIJCD8ifXZ .icon-shape,#mermaid-svg-b8AFelQIJCD8ifXZ .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-b8AFelQIJCD8ifXZ .icon-shape p,#mermaid-svg-b8AFelQIJCD8ifXZ .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-b8AFelQIJCD8ifXZ .icon-shape .label rect,#mermaid-svg-b8AFelQIJCD8ifXZ .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-b8AFelQIJCD8ifXZ .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-b8AFelQIJCD8ifXZ .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-b8AFelQIJCD8ifXZ :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} HTTP 请求
查数据库
执行业务逻辑
返回 JSON

很多依赖仍然是阻塞的：

JDBC

MyBatis

JPA

同步 Redis 客户端

同步第三方 SDK

这时用 WebFlux 不一定有明显收益。

因为瓶颈可能在：

数据库

SQL

事务

业务计算

锁

外部阻塞调用

而 Gateway 的场景不同。

Gateway 主要做：

路由

过滤

转发

等待下游

写回客户端

它大量时间花在：

  • 等待客户端 IO
  • 等待下游 IO
  • 等待网络传输

这就是 WebFlux + Reactor Netty 的优势场景。

一句话：

  • WebFlux 不一定让 CRUD 更快；
  • 但它非常适合网关这种 IO 编排型系统。

十、为什么不能在 Gateway Filter 里阻塞？

Gateway Filter 很容易被写成这样：

java 复制代码
public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
    User user = userService.queryUser(exchange); // 阻塞调用
    return chain.filter(exchange);
}

如果这个代码运行在 EventLoop 线程上，就会出问题。

因为 EventLoop 不是当前请求独占的。

它可能负责很多连接。

阻塞一个 Filter，相当于阻塞这个 EventLoop 上的其他连接。

后果可能是：

整体延迟升高

吞吐下降

连接堆积

超时增加

下游响应处理变慢

如果必须调用阻塞逻辑，至少要切到专门线程池：

java 复制代码
return Mono.fromCallable(() -> userService.queryUser(exchange))
        .subscribeOn(Schedulers.boundedElastic())
        .flatMap(user -> chain.filter(exchange));

但这也意味着：

你把阻塞逻辑转移到了额外线程池。

它不是免费的。

所以更好的做法是：

Gateway Filter 尽量保持轻量、非阻塞。

复杂业务逻辑不应该塞进网关。

十一、Reactor Context 和 ThreadLocal 的变化

传统 Spring MVC 中，请求通常绑定一个线程。

所以很多上下文依赖：

  • ThreadLocal
  • MDC
  • SecurityContextHolder
  • RequestContextHolder

WebFlux / Reactor 模型不同。

一个请求可能在不同线程之间切换。

所以响应式链路更依赖：

Reactor Context

可以理解为：

  • 上下文跟 reactive chain 走，
  • 而不是跟线程走。

这也是 WebFlux 和 Gateway 难用的原因之一。

它不只是 IO 模型变了。

还改变了：

上下文传播

日志 trace

安全上下文

异常处理

调试方式

所以普通业务系统盲目迁移 WebFlux，经常收益不明显。

但 Gateway 这种基础设施型系统，收益更容易对上。

十二、Reactor Netty 和 Netty Pipeline 的关系

Reactor Netty 并没有取消 Netty Pipeline。

相反，它会在底层 Channel 上配置一系列 Handler。

例如：

HTTP 编解码 Handler

SSL Handler

超时 Handler

日志 Handler

Reactive Bridge Handler

Reactor Netty 官方文档中也展示了可以通过回调扩展底层 Netty pipeline，例如在连接建立时添加 ReadTimeoutHandler 或 LoggingHandler。

这说明：

Reactor Netty 是站在 Netty Pipeline 机制上的。

只是大部分时候，普通 WebFlux 用户不直接操作这些 Handler。

他们面对的是：

  • HttpServer
  • HttpClient
  • Mono
  • Flux

而框架内部负责把这些响应式 API 映射到底层 Netty 事件。

十三、Gateway 的连接池和下游连接

作为反向代理，Gateway 不只是接收客户端连接。

它还要作为客户端访问下游服务。

这会涉及：

下游连接池

连接复用

连接超时

响应超时

最大连接数

pending acquire

这些能力通常由 Reactor Netty 的：

  • HttpClient
  • ConnectionProvider

提供。

如果下游服务慢，连接池可能耗尽。

如果 Gateway 继续接收大量请求，就会出现：

  • 等待连接
  • 请求堆积
  • 超时增加
  • 内存压力上升

所以 Gateway 性能调优不能只看 EventLoop。

还要看：

下游连接池

超时时间

重试策略

限流策略

熔断策略

请求体大小

响应体大小

高性能网关不是只靠 Netty。

它需要整套流量控制。

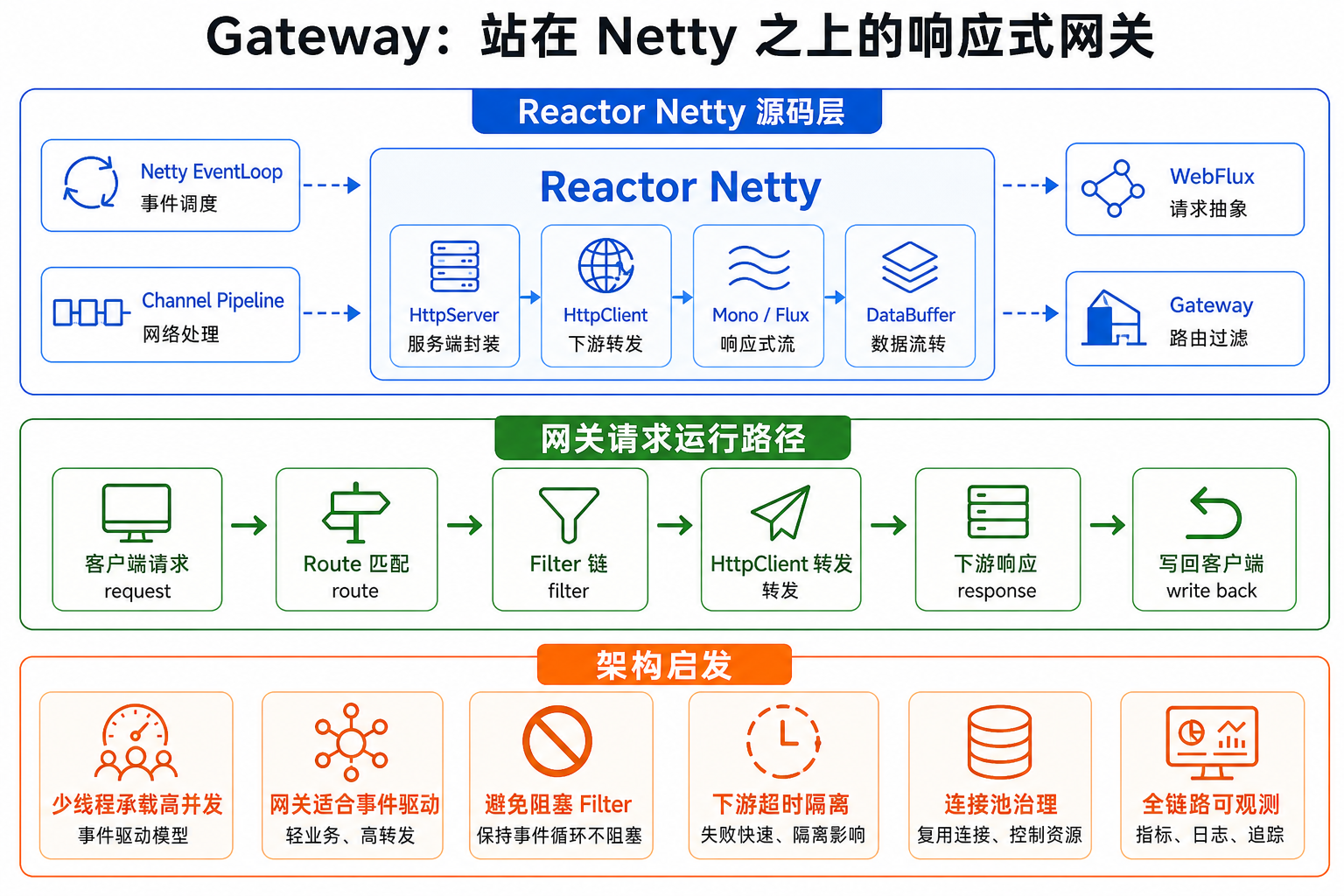

十四、从一条请求看完整链路

现在把一条 Gateway 请求串起来：
#mermaid-svg-eVjYEksBZtHf6O1y{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-eVjYEksBZtHf6O1y .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-eVjYEksBZtHf6O1y .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-eVjYEksBZtHf6O1y .error-icon{fill:#552222;}#mermaid-svg-eVjYEksBZtHf6O1y .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-eVjYEksBZtHf6O1y .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-eVjYEksBZtHf6O1y .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-eVjYEksBZtHf6O1y .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-eVjYEksBZtHf6O1y .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-eVjYEksBZtHf6O1y .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-eVjYEksBZtHf6O1y .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-eVjYEksBZtHf6O1y .marker{fill:#333333;stroke:#333333;}#mermaid-svg-eVjYEksBZtHf6O1y .marker.cross{stroke:#333333;}#mermaid-svg-eVjYEksBZtHf6O1y svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-eVjYEksBZtHf6O1y p{margin:0;}#mermaid-svg-eVjYEksBZtHf6O1y .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-eVjYEksBZtHf6O1y .cluster-label text{fill:#333;}#mermaid-svg-eVjYEksBZtHf6O1y .cluster-label span{color:#333;}#mermaid-svg-eVjYEksBZtHf6O1y .cluster-label span p{background-color:transparent;}#mermaid-svg-eVjYEksBZtHf6O1y .label text,#mermaid-svg-eVjYEksBZtHf6O1y span{fill:#333;color:#333;}#mermaid-svg-eVjYEksBZtHf6O1y .node rect,#mermaid-svg-eVjYEksBZtHf6O1y .node circle,#mermaid-svg-eVjYEksBZtHf6O1y .node ellipse,#mermaid-svg-eVjYEksBZtHf6O1y .node polygon,#mermaid-svg-eVjYEksBZtHf6O1y .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-eVjYEksBZtHf6O1y .rough-node .label text,#mermaid-svg-eVjYEksBZtHf6O1y .node .label text,#mermaid-svg-eVjYEksBZtHf6O1y .image-shape .label,#mermaid-svg-eVjYEksBZtHf6O1y .icon-shape .label{text-anchor:middle;}#mermaid-svg-eVjYEksBZtHf6O1y .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-eVjYEksBZtHf6O1y .rough-node .label,#mermaid-svg-eVjYEksBZtHf6O1y .node .label,#mermaid-svg-eVjYEksBZtHf6O1y .image-shape .label,#mermaid-svg-eVjYEksBZtHf6O1y .icon-shape .label{text-align:center;}#mermaid-svg-eVjYEksBZtHf6O1y .node.clickable{cursor:pointer;}#mermaid-svg-eVjYEksBZtHf6O1y .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-eVjYEksBZtHf6O1y .arrowheadPath{fill:#333333;}#mermaid-svg-eVjYEksBZtHf6O1y .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-eVjYEksBZtHf6O1y .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-eVjYEksBZtHf6O1y .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-eVjYEksBZtHf6O1y .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-eVjYEksBZtHf6O1y .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-eVjYEksBZtHf6O1y .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-eVjYEksBZtHf6O1y .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-eVjYEksBZtHf6O1y .cluster text{fill:#333;}#mermaid-svg-eVjYEksBZtHf6O1y .cluster span{color:#333;}#mermaid-svg-eVjYEksBZtHf6O1y div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-eVjYEksBZtHf6O1y .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-eVjYEksBZtHf6O1y rect.text{fill:none;stroke-width:0;}#mermaid-svg-eVjYEksBZtHf6O1y .icon-shape,#mermaid-svg-eVjYEksBZtHf6O1y .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-eVjYEksBZtHf6O1y .icon-shape p,#mermaid-svg-eVjYEksBZtHf6O1y .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-eVjYEksBZtHf6O1y .icon-shape .label rect,#mermaid-svg-eVjYEksBZtHf6O1y .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-eVjYEksBZtHf6O1y .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-eVjYEksBZtHf6O1y .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-eVjYEksBZtHf6O1y :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 客户端请求到达
Netty EventLoop 接收连接事件
Reactor Netty 将请求转成响应式流
WebFlux 创建 ServerWebExchange
Gateway 匹配 Route
执行 Predicate 和 Filter 链
NettyRoutingFilter 使用 Reactor Netty HttpClient 转发到下游
下游服务响应
响应体以 Flux 形式返回
NettyWriteResponseFilter 写回客户端
底层 Netty Channel writeAndFlush

这条链路本质上是在协调两个方向的 IO：

客户端 <-> Gateway

Gateway <-> 下游服务

而不是在某个线程里同步等待下游响应。

这就是 Gateway 使用 Netty 事件模型的价值。

十五、为什么理解 Netty 后才能理解 Gateway 性能？

如果只知道 Gateway 是 WebFlux 写的，会停留在：

  • 响应式
  • 非阻塞
  • 高并发

这些词上。

但真正的性能问题往往发生在更具体的地方：

EventLoop 是否被阻塞？

ChannelOutboundBuffer 是否堆积？

下游连接池是否耗尽？

请求体是否被全量缓存？

响应体是否背压失效？

Filter 是否做了阻塞调用？

ByteBuf/DataBuffer 是否泄漏？

这些问题都和 Netty 的底层模型有关。

所以学习 Netty 对 Gateway 很有价值。

它让你能看懂：

为什么不能阻塞 EventLoop

为什么慢客户端会导致写队列堆积

为什么下游慢会拖住连接池

为什么大请求体要谨慎缓存

为什么 DataBuffer 也有释放问题

十六、结论

WebFlux、Reactor Netty、Spring Cloud Gateway、Netty 的关系可以总结成：

WebFlux：

Spring 的响应式 Web 编程模型。

Reactor：

响应式流框架，提供 Mono / Flux。

Reactor Netty：

基于 Netty 的响应式网络运行时。

Netty：

底层高性能网络框架，负责 Channel、EventLoop、Pipeline、ByteBuf。

Spring Cloud Gateway：

基于 WebFlux + Reactor Netty 的网关/反向代理框架。

WebFlux 不等于 Netty。

但经典 Spring Cloud Gateway Server WebFlux 明确依赖 Netty runtime。

Gateway 之所以适合这套模型，是因为它本质上是：

IO 编排型系统。

它大量时间花在：

等待客户端

等待下游

转发请求体

转发响应体

处理连接和超时

所以它需要的不是一个请求一个线程的同步等待模型，而是：

少量 EventLoop 管理大量连接和 IO 事件。

理解了 Netty，再看 Spring Cloud Gateway，就能从：

这是一个响应式网关

进一步看到：

它底层是 Netty EventLoop、ChannelPipeline、HttpClient、写队列和背压在协作。

这才是真正的性能模型。

对我的架构判断有什么用？

这篇文章可以用来训练一个很重要的判断：网关不是"多加一层转发"，而是系统 IO 压力、协议边界和治理能力的集中点。

在真实系统里，HTTP 网关、MQTT 网关、媒体网关虽然名字都叫 Gateway，但关注点并不一样：

网关类型 核心职责 最怕的问题
HTTP 网关 路由、鉴权、限流、转发、响应聚合 Filter 阻塞、下游慢、连接池耗尽
MQTT Gateway 主题订阅、消息转发、协议适配、反回环 重复消费、消息风暴、来源不清、协议混乱
媒体网关 拉流、推流、转封装、播放协议适配 带宽打满、弱网卡顿、编码兼容、资源泄漏
文件上传入口 元数据校验、上传编排、对象存储写入 大文件拖垮普通请求、失败恢复不清晰

所以设计网关时，我不会只问"能不能转发"，而会继续问：

  • 这是控制面流量、数据面流量，还是媒体流量？
  • 它适合走 HTTP、MQTT、WebSocket，还是专门的媒体协议？
  • 网关层是否允许做业务聚合，还是只做协议治理？
  • 有没有把慢下游、慢客户端、大请求体和高频消息隔离开？
  • 网关的线程模型、连接池、超时、限流、背压是否能解释线上现象？

能回答这些问题，才说明我们不是只会"搭一个 Gateway"，而是在设计一个能承受真实流量和真实故障的接入层。
