5-Netty WebSocket 与 HTTP
一、技术架构设计思路
1.1 为什么在 Netty 上实现 HTTP/WebSocket？
传统 Java Web 开发中，HTTP 服务通常由 Tomcat/Jetty 等 Servlet 容器承载。但在以下场景中，基于 Netty 自建 HTTP/WebSocket 服务更有优势：
| 场景 |
Servlet 容器 |
Netty 自建 |
| 长连接高并发（10万+） |
线程模型受限，连接数瓶颈明显 |
单线程管理数千连接，轻松支撑 |
| 自定义协议 |
需要额外扩展 |
原生支持，Pipeline 灵活组合 |
| 内存占用敏感 |
JVM 堆内对象多 |
直接内存 + 池化分配，更省内存 |
| 需要精细控制连接生命周期 |
受 Servlet 规范约束 |
完全掌控 Channel 的每个阶段 |
典型应用：Netty 是 Spring WebFlux、gRPC-Java、Dubbo 3.x 等框架的底层网络层。

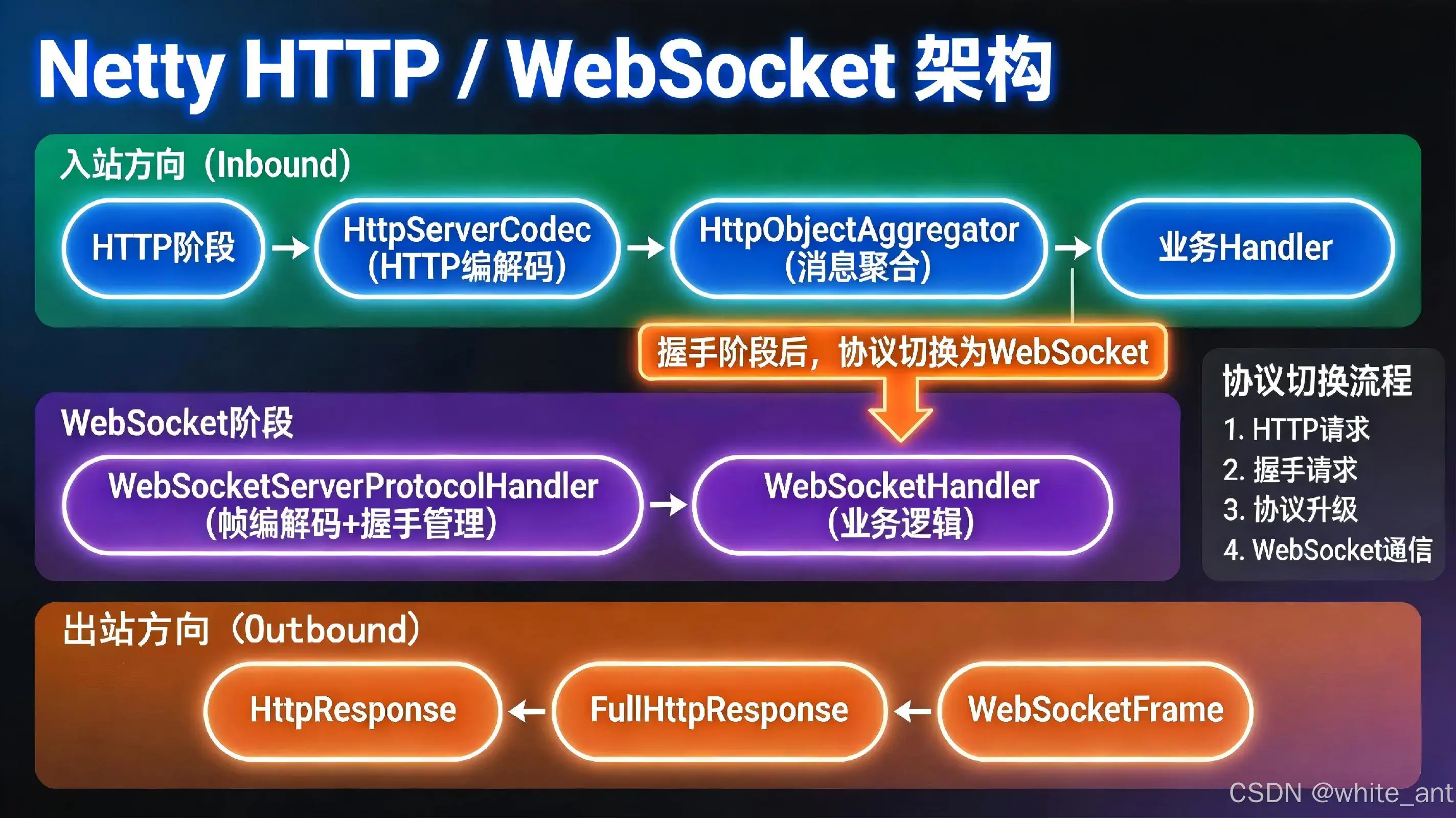

1.2 整体架构设计

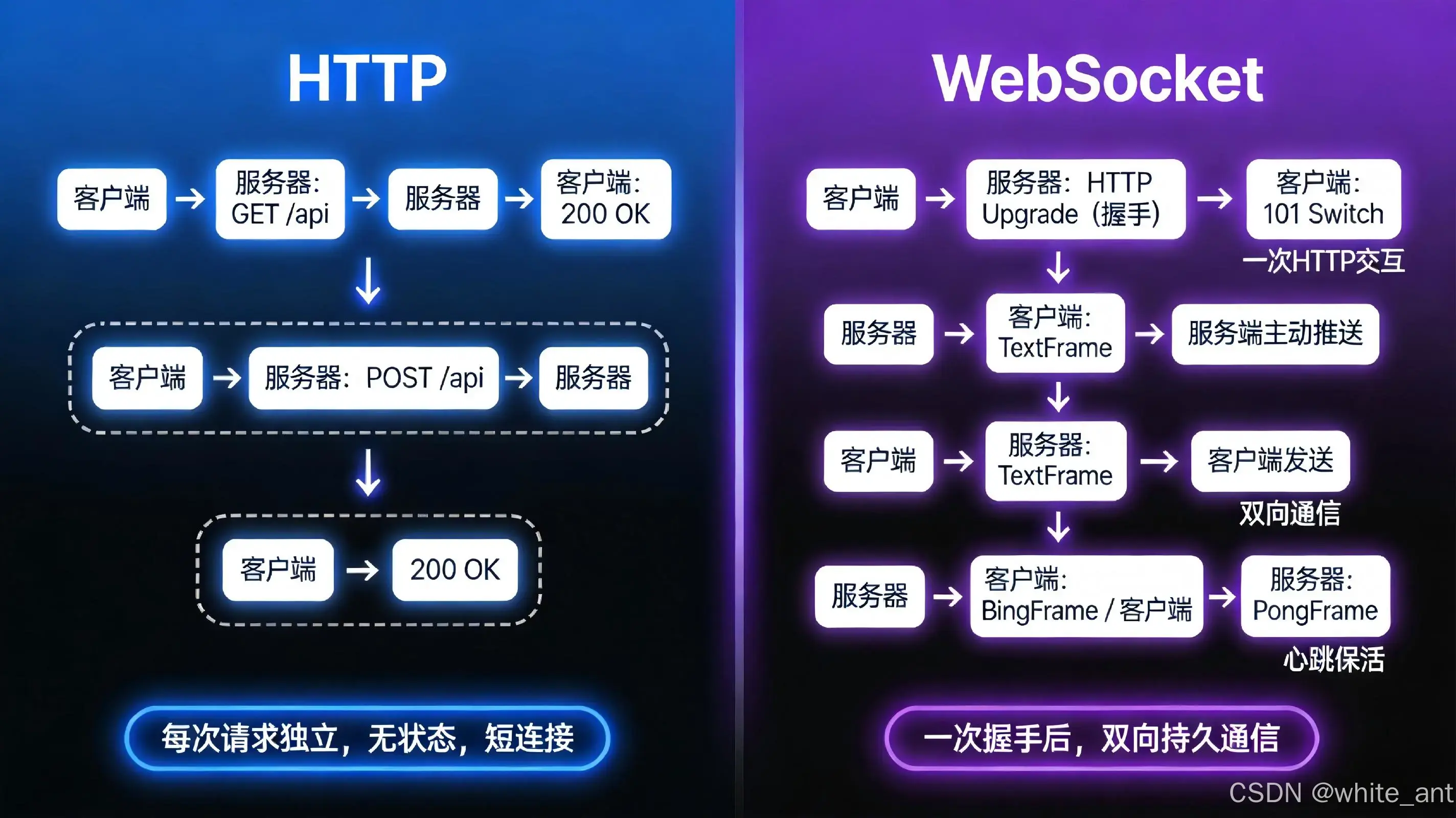

1.3 HTTP 与 WebSocket 的本质区别
二、关键代码逻辑实现步骤
2.1 HTTP 服务端实现详解
步骤一：Pipeline 三层架构
ch.pipeline()
.addLast(new HttpServerCodec()) // 第1层：编解码
.addLast(new HttpObjectAggregator(65536)) // 第2层：消息聚合
.addLast(new HttpServerHandler()); // 第3层：业务处理
各层职责深度解析：

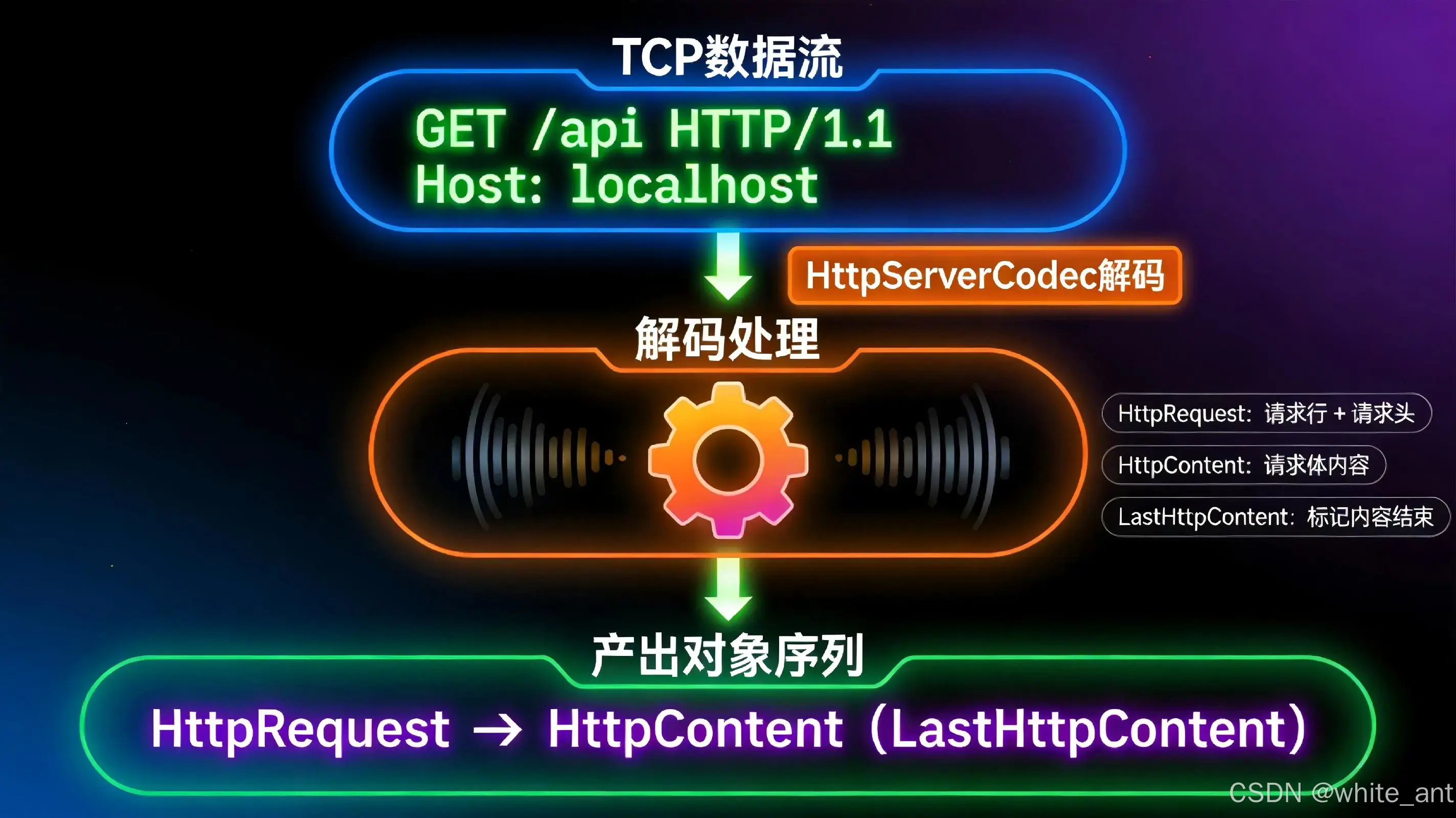

第1层 --- HttpServerCodec ：这是 HttpRequestDecoder + HttpResponseEncoder 的组合。它将原始字节解码为 HTTP 消息对象。由于 HTTP 消息可能分多个 TCP 段到达，解码器会产出多个消息部件：
第2层 --- HttpObjectAggregator ：将上述分散的 HttpRequest + 多个 HttpContent 聚合成一个完整的 FullHttpRequest。参数 65536 是最大内容长度（64KB），超过则返回 413 Request Entity Too Large。
聚合前：[HttpRequest] [HttpContent] [LastHttpContent]
聚合后：[FullHttpRequest] ← 包含完整的请求头 + 请求体
第3层 --- HttpServerHandler ：继承 SimpleChannelInboundHandler<FullHttpRequest>，直接处理完整的 HTTP 请求。
步骤二：构建 HTTP 响应
// 关键实现逻辑（来自 HttpServer.java）
FullHttpResponse resp = new DefaultFullHttpResponse(
HttpVersion.HTTP_1_1, // HTTP 版本
HttpResponseStatus.OK, // 状态码 200
Unpooled.copiedBuffer(body, StandardCharsets.UTF_8) // 响应体
);
// 必须设置的三个响应头
resp.headers().set(HttpHeaderNames.CONTENT_TYPE, "text/html; charset=UTF-8");
resp.headers().set(HttpHeaderNames.CONTENT_LENGTH, resp.content().readableBytes());
resp.headers().set(HttpHeaderNames.CONNECTION, HttpHeaderValues.KEEP_ALIVE);
为什么必须设置 Content-Length？ HTTP/1.1 的持久连接（Keep-Alive）需要知道消息边界。如果不设置 Content-Length，客户端无法判断响应是否完整接收，可能导致连接挂起或数据截断。
Connection: Keep-Alive 的作用： 允许同一个 TCP 连接复用处理多个 HTTP 请求，避免每次请求都要重新建立 TCP 连接（三次握手）的开销。
步骤三：请求路由（当前实现的局限）
当前实现是"全路由匹配"------所有请求都进入同一个 Handler。生产环境需要实现路由分发：
// 生产环境的路由设计思路
@Override
protected void channelRead0(ChannelHandlerContext ctx, FullHttpRequest req) {
String uri = req.uri();
if ("/api/users".equals(uri)) {
handleGetUsers(ctx, req);
} else if ("/api/health".equals(uri)) {
handleHealthCheck(ctx, req);
} else {
// 404
ctx.writeAndFlush(createResponse(NOT_FOUND, "Not Found"));
}
}
2.2 WebSocket 服务端实现详解

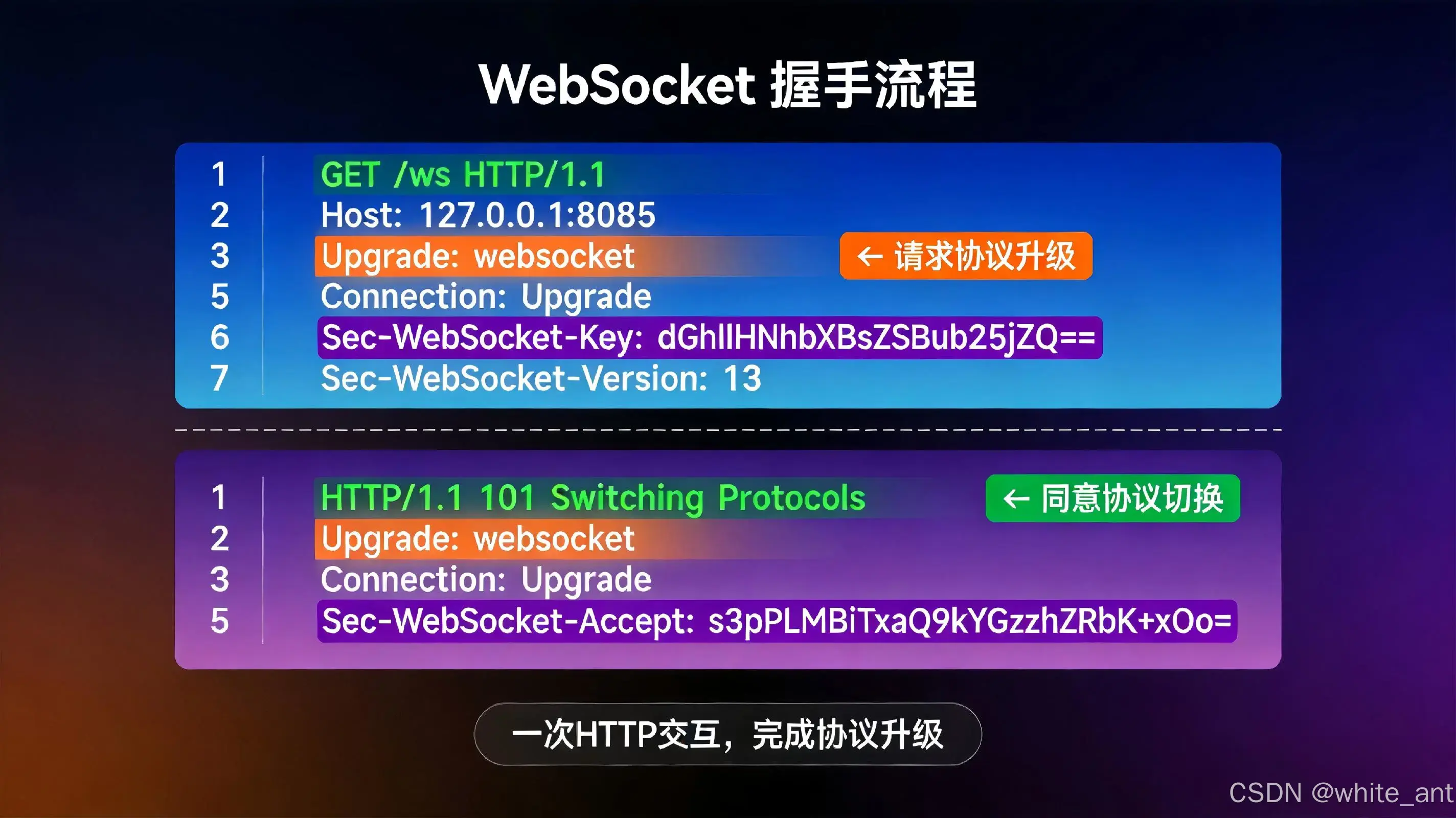

步骤一：握手过程（协议升级）
WebSocket 连接的建立依赖一次 HTTP 握手，整个过程由 WebSocketServerProtocolHandler 自动完成：
Sec-WebSocket-Key/Accept 的安全机制 ： 客户端发送随机 Base64 编码的 16 字节 Key，服务端将其与固定 GUID 258EAFA5-E914-47DA-95CA-C5AB0DC85B11 拼接后做 SHA-1 哈希再 Base64 编码。这不是加密，而是防止缓存代理服务器误判。
步骤二：Pipeline 五层架构解析
// 来自 WebSocketServer.java 的完整 Pipeline 配置
ChannelPipeline pipeline = ch.pipeline();
// 第1层：HTTP 编解码器
// 职责：处理握手阶段的 HTTP 请求/响应编解码
// 握手完成后，该 Handler 自动切换到 WebSocket 帧编解码模式
pipeline.addLast(new HttpServerCodec());
// 第2层：HTTP 消息聚合器
// 职责：将 HttpRequest + HttpContent 聚合为 FullHttpRequest
// 握手完成后不再处理数据，但必须保留（WebSocketServerProtocolHandler 依赖它）
pipeline.addLast(new HttpObjectAggregator(65536));
// 第3层：大数据流写入处理器
// 职责：支持 ChunkedInput，可分块发送大文件/大数据
// 避免一次性将大消息加载到内存，防止 OOM
pipeline.addLast(new ChunkedWriteHandler());
// 第4层：WebSocket 协议处理器（核心）
// 职责：
// ① 自动完成握手（检测 /ws 路径的 Upgrade 请求）
// ② 握手完成后，动态修改 Pipeline：
// - 移除不再需要的 Handler
// - 添加 WebSocketFrameDecoder（入站帧解码）
// - 添加 WebSocketFrameEncoder（出站帧编码）
// ③ 自动处理 Ping/Pong 帧（心跳）
// ④ 自动处理 Close 帧（优雅关闭）
pipeline.addLast(new WebSocketServerProtocolHandler("/ws"));
// 第5层：业务处理器
// 职责：只处理业务帧（Text/Binary），不需要关心协议细节
pipeline.addLast(new WebSocketHandler());
关键设计洞察 ：WebSocketServerProtocolHandler 是整个实现的核心。它在握手成功后会动态修改 Pipeline，移除 HTTP 相关的 Handler，替换为 WebSocket 帧处理器。这种"运行时 Pipeline 重组"是 Netty 灵活性的体现。
步骤三：帧类型处理
// 来自 WebSocketHandler.java
@Override
protected void channelRead0(ChannelHandlerContext ctx, WebSocketFrame frame) {
if (frame instanceof TextWebSocketFrame textFrame) {
// 处理文本帧
String text = textFrame.text();
ctx.writeAndFlush(new TextWebSocketFrame("回复: " + text));
} else {
// 未处理的帧类型（BinaryWebSocketFrame 等）
log.warn("不支持的帧类型: {}", frame.getClass().getSimpleName());
}
}
WebSocket 帧类型完整对照表：
| 帧类型 |
Java 类 |
操作码 |
说明 |
处理方 |
| 文本帧 |
TextWebSocketFrame |
0x1 |
UTF-8 文本数据 |
业务 Handler |
| 二进制帧 |
BinaryWebSocketFrame |
0x2 |
任意二进制数据 |
业务 Handler |
| 关闭帧 |
CloseWebSocketFrame |
0x8 |
关闭连接请求 |
ProtocolHandler 自动处理 |
| Ping帧 |
PingWebSocketFrame |
0x9 |
心跳探测 |
ProtocolHandler 自动回复 Pong |
| Pong帧 |
PongWebSocketFrame |
0xA |
心跳响应 |
ProtocolHandler 自动处理 |
| 延续帧 |
ContinuationWebSocketFrame |
0x0 |
分片消息的后续帧 |
需要手动处理分片 |
步骤四：连接生命周期管理
// 连接建立
@Override
public void channelActive(ChannelHandlerContext ctx) throws Exception {
log.info("WebSocket 连接建立: {}", ctx.channel().remoteAddress());
// 生产环境：注册到连接管理器、发送欢迎消息等
}
// 连接断开
@Override
public void channelInactive(ChannelHandlerContext ctx) throws Exception {
log.info("WebSocket 连接断开: {}", ctx.channel().remoteAddress());
// 生产环境：清理资源、通知其他用户、持久化状态等
}
// 异常处理
@Override
public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) {
log.error("WebSocket 异常: {}", cause.getMessage());
ctx.close(); // 必须关闭，否则可能泄漏
}
三、性能优化具体措施与效果
3.1 当前实现中的性能设计
| 优化点 |
实现方式 |
效果 |
| NIO 非阻塞 IO |
NioEventLoopGroup + NioServerSocketChannel |
单线程管理数千连接 |
| 主从 Reactor |
BossGroup(1) + WorkerGroup(CPU*2) |
连接接收与IO处理分离 |
| 池化内存分配 |
Netty 默认 PooledByteBufAllocator |
减少 GC 压力，分配速度提升 3-5 倍 |
| 直接内存 |
Netty 默认优先使用 DirectByteBuf |
IO 传输零拷贝，减少一次内存复制 |
| Keep-Alive |
Connection: KEEP_ALIVE |
复用 TCP 连接，省去三次握手开销 |
3.2 可进一步优化的方向
3.2.1 性能维度
// ① 添加 IdleStateHandler 实现心跳超时检测
pipeline.addFirst(new IdleStateHandler(120, 60, 0, TimeUnit.SECONDS));
// ② 启用 WebSocket 压缩（permessage-deflate 扩展）
// 可减少 60%-80% 的文本消息传输体积
pipeline.addLast(new WebSocketServerCompressionHandler());
pipeline.addLast(new WebSocketServerProtocolHandler("/ws", null, true));
// 第三个参数 true 表示启用 permessage-deflate 压缩
// ③ 配置 TCP 参数优化
.childOption(ChannelOption.TCP_NODELAY, true) // 禁用 Nagle，减少延迟
.childOption(ChannelOption.SO_KEEPALIVE, true) // OS 级心跳保活
.childOption(ChannelOption.SO_RCVBUF, 65536) // 接收缓冲区 64KB
.childOption(ChannelOption.SO_SNDBUF, 65536) // 发送缓冲区 64KB
// ④ 使用 FlushConsolidationHandler 合并 flush
pipeline.addLast(new FlushConsolidationHandler());
3.2.2 可扩展性维度
// ① 路由化 WebSocket 路径
// 支持多个 WebSocket 端点：/ws/chat、/ws/notify 等
new WebSocketServerProtocolHandler("/ws", null, true, 65536);
// ② 连接管理器（生产级设计）
public class ConnectionManager {
private final ChannelGroup allChannels =
new DefaultChannelGroup("ws-connections", GlobalEventExecutor.INSTANCE);
private final Map<String, Channel> userChannels = new ConcurrentHashMap<>();
public void addChannel(String userId, Channel channel) {
allChannels.add(channel);
userChannels.put(userId, channel);
}
public void broadcast(WebSocketFrame frame, String excludeUserId) {
for (Channel ch : allChannels) {
ch.writeAndFlush(frame.retainedDuplicate());
}
}
}
// ③ 消息分发机制
// 根据帧类型路由到不同的业务处理器
if (frame instanceof TextWebSocketFrame) {
// JSON 解析 → 消息路由 → 业务处理
} else if (frame instanceof BinaryWebSocketFrame) {
// 二进制数据处理（文件传输、图片等）
}
3.2.3 安全性维度
// ① 握手鉴权：自定义 WebSocketServerProtocolHandler 拦截握手请求
pipeline.addLast(new WebSocketServerProtocolHandler("/ws", null, true, 65536) {
@Override
public void handshook(ChannelHandlerContext ctx, FullHttpRequest req) {
// 从握手请求中提取 Token 进行鉴权
String token = req.headers().get("Authorization");
if (!authenticate(token)) {
ctx.close(); // 拒绝非法连接
}
}
});
// ② Origin 校验（防止跨站 WebSocket 劫持）
// 在 WebSocketServerProtocolHandler 之前添加校验 Handler
pipeline.addLast(new ChannelInboundHandlerAdapter() {
@Override
public void channelRead(ChannelHandlerContext ctx, Object msg) {
if (msg instanceof FullHttpRequest req) {
String origin = req.headers().get("Origin");
if (!ALLOWED_ORIGINS.contains(origin)) {
req.release();
ctx.close();
return;
}
}
ctx.fireChannelRead(msg);
}
});
// ③ TLS/SSL 加密
// 在 Pipeline 最前面添加 SslHandler
SslContext sslCtx = SslContextBuilder.forServer(cert, key).build();
pipeline.addFirst(sslCtx.newHandler(ch.alloc()));
// ④ 消息大小限制（防 DoS）
// WebSocketServerProtocolHandler 的 maxFramePayloadLength 参数
new WebSocketServerProtocolHandler("/ws", null, true, 1024 * 64); // 最大 64KB
四、常见问题与解决方案
4.1 开发阶段常见问题
| 问题 |
现象 |
根因 |
解决方案 |
| 握手失败 404 |
浏览器报 404 Not Found |
WebSocket 路径不匹配 |
确保 WebSocketServerProtocolHandler 的路径参数与客户端请求路径一致 |
| 消息乱码 |
中文显示为乱码 |
TextWebSocketFrame 默认 UTF-8，但响应头未设置编码 |
确认 Content-Type: text/html; charset=UTF-8 |
| 连接频繁断开 |
客户端反复重连 |
未处理心跳，NAT/防火墙超时断开 |
添加 IdleStateHandler + 心跳 Ping/Pong 机制 |
| 内存持续增长 |
堆外内存泄漏 |
WebSocketFrame 未释放 |
SimpleChannelInboundHandler 自动释放；若用 ChannelInboundHandlerAdapter 需手动 frame.release() |
| 大消息发送失败 |
OutOfDirectMemoryError |
大消息一次性写入超出缓冲区 |
使用 ChunkedWriteHandler + ChunkedInput 分块发送 |
| HTTP 响应不完整 |
浏览器显示部分页面 |
未设置 Content-Length |
始终设置 CONTENT_LENGTH 或使用 Transfer-Encoding: chunked |

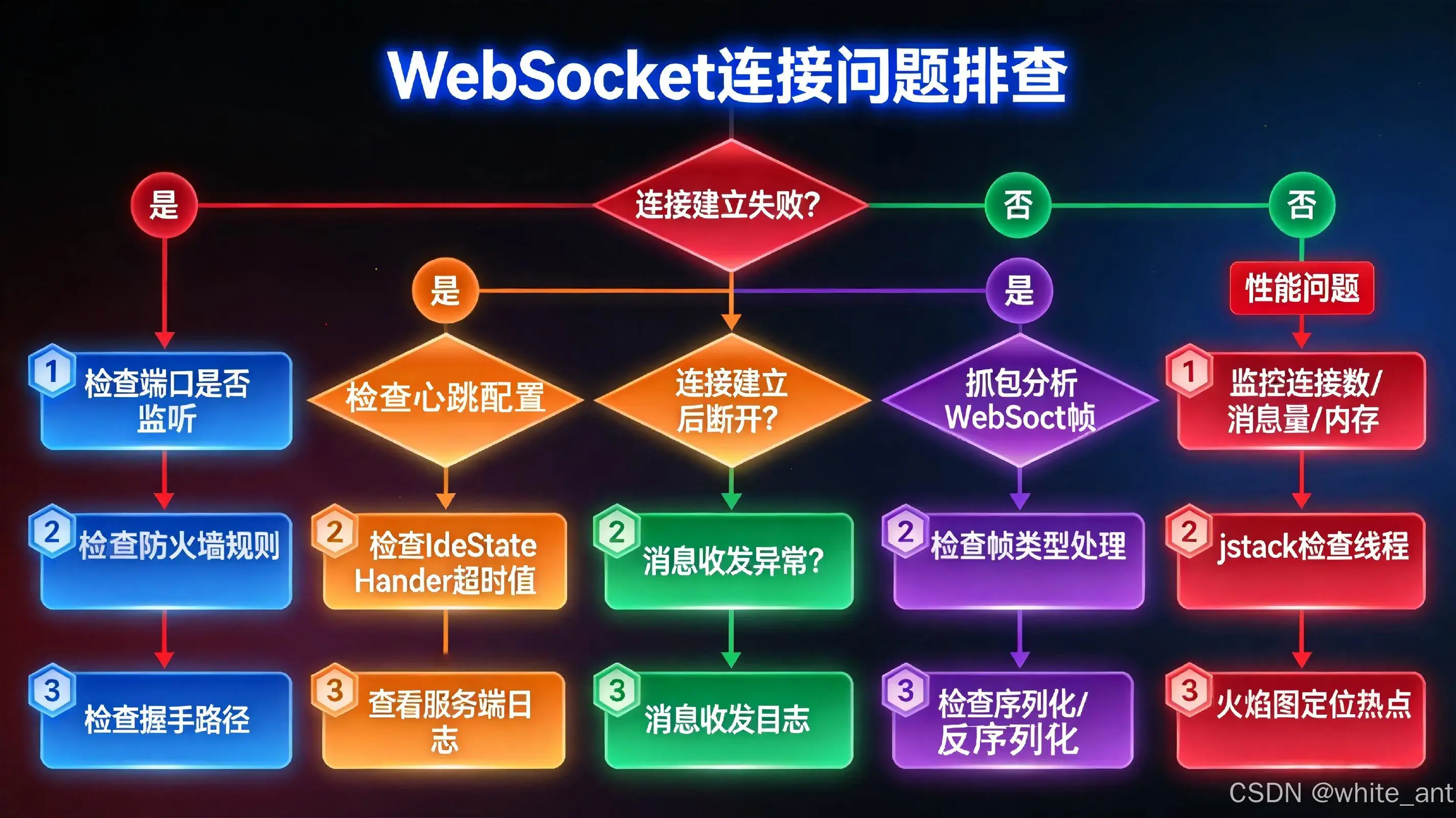

4.2 生产环境排查要点
五、技术难点深度分析

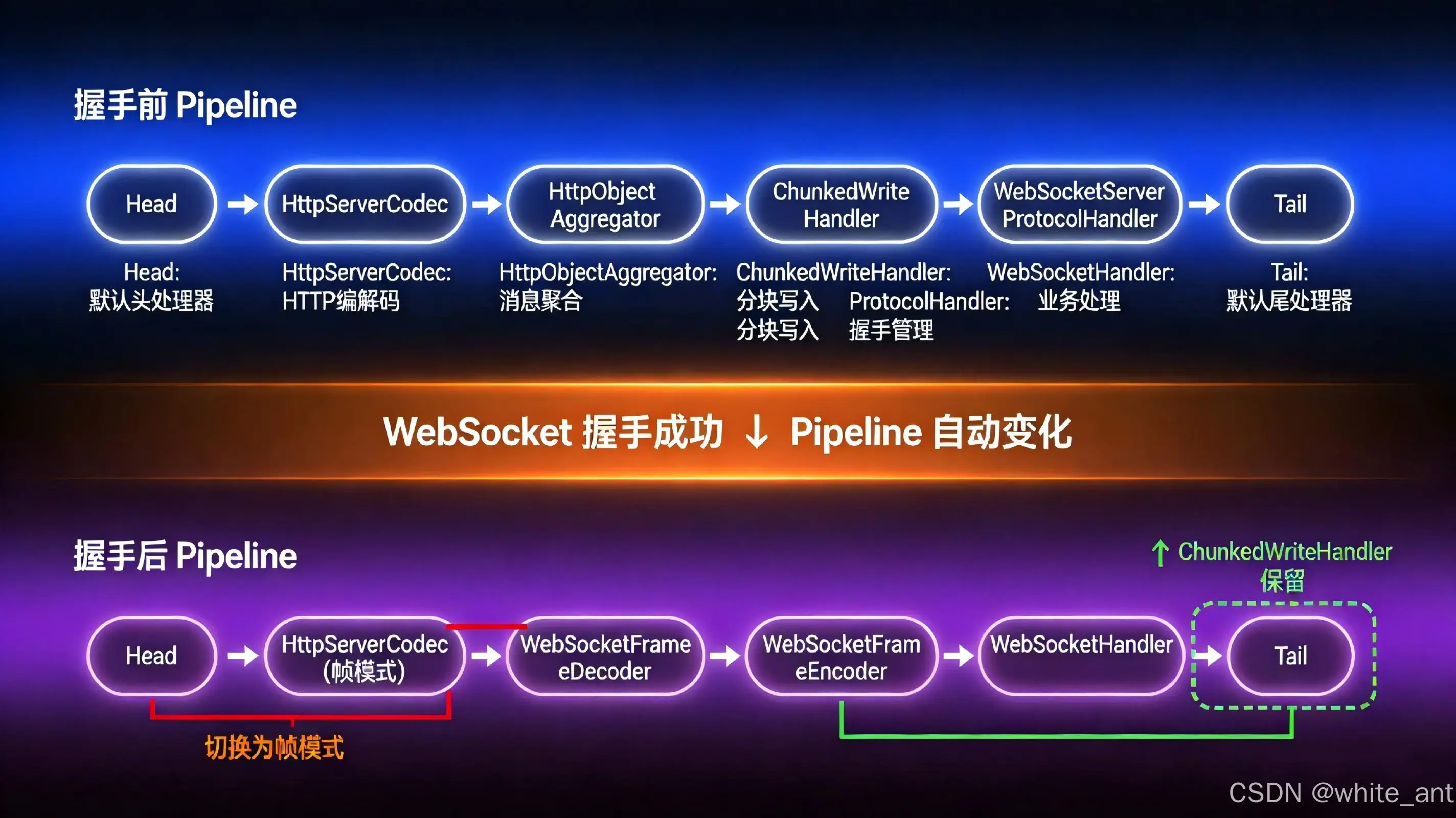

5.1 Pipeline 动态重组（核心技术难点）
WebSocketServerProtocolHandler 内部实现了一个精妙的设计：握手成功后动态修改 Pipeline。
为什么需要动态重组？
- 握手阶段需要 HTTP 编解码器处理 HTTP 请求/响应
- 握手完成后，协议切换为 WebSocket 帧格式，需要帧编解码器
- 如果不移除 HTTP 相关 Handler，会导致后续帧数据被错误处理
5.2 HttpObjectAggregator 的内存风险
// 危险：设置过大的聚合上限
new HttpObjectAggregator(1024 * 1024 * 100); // 100MB！
// 攻击者发送超大请求体 → 服务端内存暴涨 → OOM
// 正确做法：根据业务需要设置合理上限
new HttpObjectAggregator(65536); // 64KB，适合大多数场景
5.3 WebSocket 分片消息处理
当消息较大时，WebSocket 协议支持将其拆分为多个帧发送：
发送方：
原始消息: "Hello World" (11 bytes)
分片发送: [TextFrame(fin=0, "Hello ")] [ContinuationFrame(fin=1, "World")]
接收方需要手动处理分片拼接：
if (frame instanceof TextWebSocketFrame) {
if (frame.isFinalFragment()) {
// 完整消息，直接处理
} else {
// 第一个分片，缓存并等待后续帧
}
} else if (frame instanceof ContinuationWebSocketFrame) {
// 后续分片，拼接到缓冲区
if (frame.isFinalFragment()) {
// 最后一个分片，处理完整消息
}
}
注意：WebSocketServerProtocolHandler 默认不处理分片，需要业务层自行实现。
5.4 优雅关闭与资源清理
// 正确的关闭流程
// 1. 服务端发送 Close 帧（携带状态码和原因）
ctx.writeAndFlush(new CloseWebSocketFrame(1000, "Server shutting down"));
// 2. 等待客户端确认关闭
// 客户端收到 Close 帧后回复 Close 帧，然后双方关闭 TCP 连接
// 3. 设置关闭超时（防止客户端不响应导致连接挂起）
new WebSocketServerProtocolHandler("/ws", null, true, 65536, 10000);
// 第5个参数 10000 = 10秒关闭超时
