【AVRCP】规范精讲[22]: 从消息序列看核心交互流程

做蓝牙音频开发的同学都知道，AVRCP是最容易出兼容性问题的协议之一。很多时候你按照规范定义的PDU格式写了代码，却发现和不同手机、耳机配对时，要么收不到切歌通知，要么中文歌名乱码，要么大数据包只收到一半。这些问题的根源，往往不是你对命令格式理解错了，而是对交互时序和流程细节没吃透。

一、基础播放控制：切歌事件的完整链路

二、中文乱码克星：字符集协商流程

三、大数据包处理：续传与中断续传

四、多播放器时代：媒体播放器切换流程

五、兼容性保障：老设备与新规范的共存

六、测验

AVRCP规范里最有价值的部分之一，就是附录里的消息序列图示例。这些示例覆盖了从基础切歌到多播放器切换的所有核心场景，把规范里零散的命令串成了完整的交互流程。本文我们就通过这些消息序列，把AVRCP最常用的交互流程讲透，帮你避开开发中的那些坑。

一、基础播放控制：切歌事件的完整链路

切歌是AVRCP最基础也是最常用的功能，它的完整交互流程几乎涵盖了所有核心机制：通知注册、PASS THROUGH命令、元数据获取。

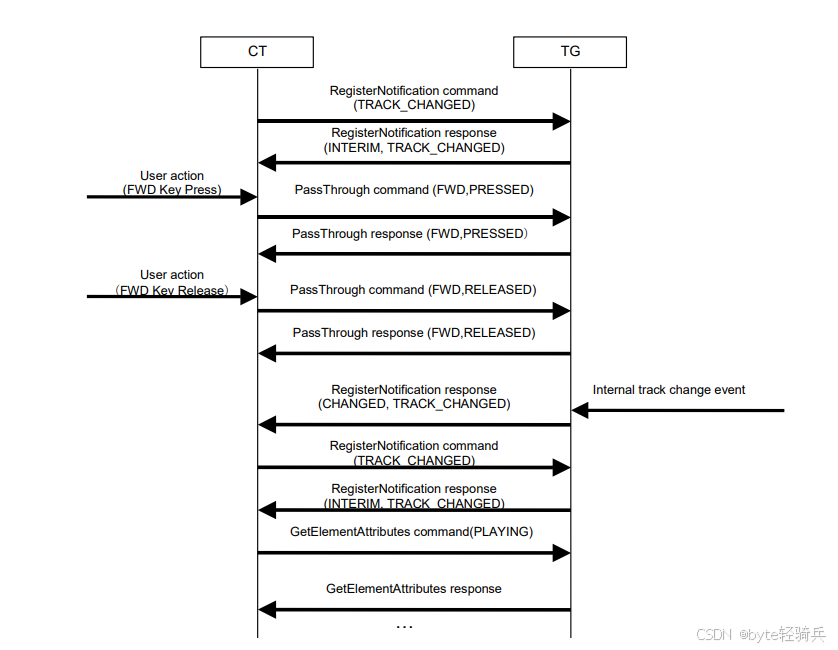

规范给出的切歌流程如下：

控制器首先向目标设备发送RegisterNotification命令，注册TRACK_CHANGED事件

目标设备在1000毫秒内返回INTERIM响应，携带当前播放曲目的UID

用户按下控制器上的下一曲按键，控制器发送PASS THROUGH命令，state_flag设为0表示按键按下

目标设备返回ACCEPTED响应，执行切歌操作

用户松开按键，控制器发送PASS THROUGH命令，state_flag设为1表示按键释放

目标设备返回ACCEPTED响应

切歌完成后，目标设备向控制器发送CHANGED响应，携带新曲目的UID

控制器立即重新发送RegisterNotification命令，注册下一次切歌事件

控制器发送GetElementAttributes命令，获取新曲目的标题、艺术家等元数据

这里有一个最容易踩的坑：AVRCP 的通知是一次性的。规范明确要求，注册通知后，当事件发生并返回CHANGED响应时，本次注册就自动失效。控制器必须重新发送RegisterNotification命令才能接收下一次事件。很多新手以为注册一次就一劳永逸，结果只能收到第一次切歌通知。

复制代码

// 构造RegisterNotification命令，监听TRACK_CHANGED事件
uint8_t reg_notify_cmd[] = {
    0x00, 0x90, 0x00, 0x00, 0x19, 0x58, // AV/C Vendor Dependent头，Company ID 0x001958
    0x31, 0x00, 0x00, 0x05, // PDU ID 0x31，Packet Type 0x00，参数长度0x0005
    0x02, 0x00, 0x00, 0x00, 0x00 // Event ID 0x02(TRACK_CHANGED)，播放间隔0(忽略)
};

二、中文乱码克星：字符集协商流程

中文乱码是AVRCP开发的重灾区，90%的乱码问题都源于字符集协商不当。

规范规定，默认情况下所有字符串都使用UTF-8编码。如果控制器支持其他字符集，可以发送InformDisplayableCharacterSet命令告知目标设备。但有一个硬性要求，控制器必须在支持的字符集列表中包含UTF-8，否则就是违反规范的。

规范给出了两种字符集协商的场景：

目标设备不支持控制器指定的其他字符集，继续使用UTF-8响应所有字符串请求
目标设备支持控制器指定的字符集，后续使用该字符集响应字符串请求

// 构造InformDisplayableCharacterSet命令，支持UTF-8(0x006A)和GBK(0x0080)
uint8_t inform_charset_cmd[] = {
0x00, 0x90, 0x00, 0x00, 0x19, 0x58,
0x17, 0x00, 0x00, 0x05, // PDU ID 0x17，参数长度0x0005
0x02, // 支持2种字符集
0x00, 0x6A, // UTF-8
0x00, 0x80 // GBK
};

实际开发中建议永远优先使用UTF-8编码，因为几乎所有设备都支持UTF-8，而GBK等编码的支持度参差不齐。如果遇到不支持UTF-8的老设备，再降级到其他编码。

三、大数据包处理：续传与中断续传

AV/C帧的最大长度是512字节，如果元数据（比如长歌词、专辑名）超过这个长度，目标设备会把响应分成多个包发送。这就是续传机制。

规范定义了三种包类型：

0x01 Start：第一个数据包

0x02 Continue：中间数据包

0x03 End：最后一个数据包

控制器收到Start或Continue包后，需要发送RequestContinuingResponse命令请求下一个包，直到收到End包。如果用户在续传过程中切歌了，不需要再接收上一首歌的元数据，可以发送AbortContinuingResponse命令中断续传。

复制代码

// 续传处理伪代码
void handle_get_element_attr_rsp(uint8_t *pdu, uint16_t len) {
    uint8_t pdu_id = pdu[0];
    uint8_t packet_type = pdu[1] & 0x03;
    static uint8_t *full_data = NULL;
    static uint32_t full_len = 0;

    if (packet_type == 0x01) { // Start包
        full_len = 0;
        full_data = realloc(full_data, len);
        memcpy(full_data, pdu, len);
        full_len += len;
        send_request_continuing_rsp(pdu_id); // 请求续传
    } else if (packet_type == 0x02) { // Continue包
        full_data = realloc(full_data, full_len + len);
        memcpy(full_data + full_len, pdu, len);
        full_len += len;
        send_request_continuing_rsp(pdu_id); // 继续请求续传
    } else if (packet_type == 0x03) { // End包
        full_data = realloc(full_data, full_len + len);
        memcpy(full_data + full_len, pdu, len);
        full_len += len;
        parse_element_attr(full_data, full_len); // 处理完整数据
        free(full_data);
        full_data = NULL;
    }
}

四、多播放器时代：媒体播放器切换流程

AVRCP 1.4以后支持设备上有多个媒体播放器，比如手机上同时有网易云音乐和QQ音乐。控制器可以通过以下流程切换要控制的播放器：

控制器发送GetFolderItems命令，Scope设为0x00(Media Player List)，获取所有播放器的列表

目标设备返回播放器列表，包含每个播放器的ID、类型、名称和功能位掩码

用户选择一个播放器，控制器发送SetAddressedPlayer命令，携带选中的播放器ID

目标设备返回ACCEPTED响应，开始切换播放器

切换完成后，目标设备发送AddressedPlayerChanged通知

控制器重新注册所有相关事件（播放状态、切歌、音量等）

这里有一个重要的细节：当播放器切换时，目标设备会终止所有旧播放器的通知注册，并返回错误码0x16(Addressed Player Changed)。控制器收到这个错误后，必须重新注册新播放器的所有事件。

五、兼容性保障：老设备与新规范的共存

现在还有很多老款车载、耳机只支持AVRCP 1.3，没有通知功能。规范要求新的目标设备必须兼容这些老设备。

当老设备连接到新的目标设备时，老设备不会发送任何RegisterNotification命令。目标设备应该只响应PASS THROUGH等基础命令，不需要等待通知注册。如果老设备发送Play命令，目标设备直接执行并返回ACCEPTED响应即可。

六、测验

**题目：**为什么AVRCP的RegisterNotification是一次性的？开发中如何处理才能持续接收事件？

答案：

AVRCP的通知机制继承自1394 AV/C协议，设计为一次性是为了简化协议实现，避免目标设备维护大量长期有效的注册状态。开发中需要在每次收到CHANGED响应后，立即重新发送RegisterNotification命令注册下一次事件。同时需要处理INTERIM响应超时的情况，超时后应该重试注册。

**题目：**AVRCP中GetElementAttributes返回的数据超过512字节时如何处理？请描述续传流程。

答案：

当响应数据超过512字节时，目标设备会将响应分成多个AV/C帧发送。第一个帧的Packet Type为0x01(Start)，中间帧为0x02(Continue)，最后一个帧为0x03(End)。控制器收到Start或Continue帧后，发送RequestContinuingResponse命令请求下一个帧，直到收到End帧。然后将所有帧的数据拼接起来，得到完整的响应。如果不需要继续接收，可以发送AbortContinuingResponse命令中断续传。

**题目：**当用户在目标设备(TG)本地切换媒体播放器时，控制器(CT)会收到什么通知？后续需要执行哪些操作？

答案：

控制器会收到AddressedPlayerChanged通知，携带新播放器的ID和UID Counter。后续需要执行以下操作：

终止所有旧播放器的事件注册
发送GetFolderItems命令获取新播放器的详细信息
重新注册新播放器的所有相关事件，包括播放状态、切歌、音量、播放队列变化等
发送GetPlayStatus和GetElementAttributes命令获取当前播放状态和曲目信息
