FT-M6678+JFM7VX690T互联调试

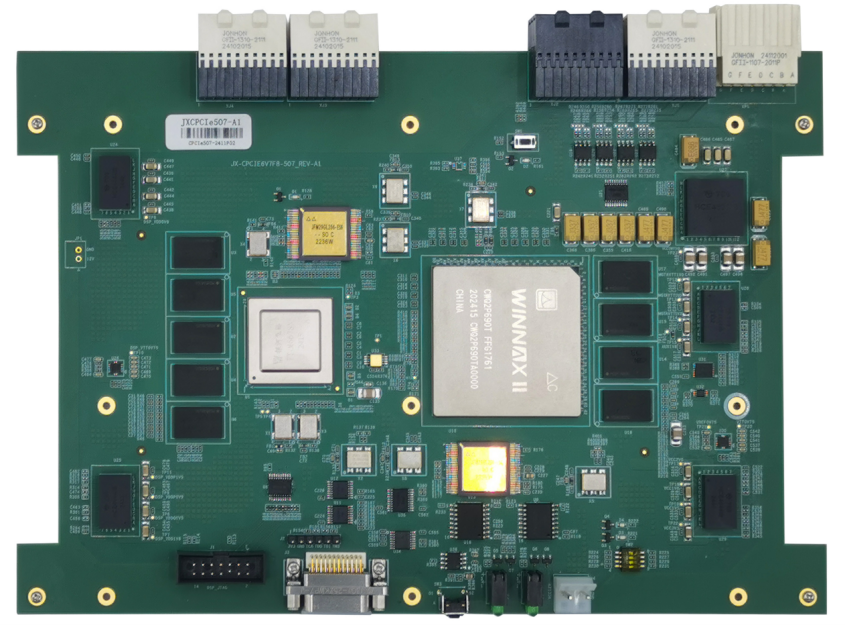

CPCIe507 为标准的6U CPCIe 板卡,采用全国产芯片设计。出于匠行科技技术团队。主处理器采用复旦微电子FPGA JFM7VX690T36和长城银河多核 DSP FT-M6678N,二者之间通过SRIO x5 互联。板卡对外高速接口为PCIe3.0 x4、预留GTH x4,低速接口RS422 x4,1.8VTTL x20。为您提供了丰富的运算资源。

板卡特性

FPGA:

无线电通信

期待大家一起聊聊各位在实际项目中的踩坑经验!

复旦微:JFM7VX690T36

DDR3:1组64bit,2GB,1333MT/s

加载方式:BPI 模式

DSP:

长城银河:FT-M6678N

DDR3:1组64bit,2GB,1333MT/s

加载方式:EMIF BOOT

SPI Flash:32MB

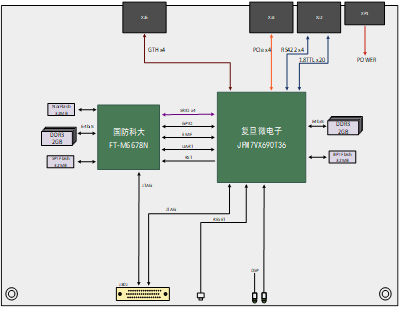

SRIO互联调试:

DSP和FPGA通过SRIO x4连接

DSP和FPGA通过GPIO,EMIF,UART连接

DSP的上电、复位时序由FPGA控制

对外接口:

调试接口:J30J:DSP和FPGA的 JTAG

低速接口:XJ2:RS422 x4,1.8TTL x20

高速接口:XJ3:PCIe3.0 x4

XJ6:GTH x4

其他功能

支持外复位

状态指示灯

物理与电气特性

板卡尺寸:233.35mmX160mm,标准6U CPCIe规格,兼容主流机箱。

板卡供电:+12V@5A设计,能满足双芯片+外设的全负载功耗需求。

散热方式:导冷或风冷两种方式,在+85℃满负载运行时,核心温度可稳定控制在安全阀值内。

环境特征

工作温度:-40℃~+85℃

存储温度:-55℃~+125℃

工作湿度:45%~70% RH
