是德科技 N4694D(67 GHz 2 端口电子校准件)

  • 类型:2 端口微波电子校准件(ECal)
  • 频率范围 :
    • 标准:10 MHz -- 67 GHz
    • 选件 0DC :DC -- 67 GHz(直流到毫米波)
  • 连接器 :1.85 mm(50Ω)
  • 接头配置(可选) :
    • M0M:公--公
    • F0F:母--母
    • M0F:公--母
  • 控制接口 :USB(由 VNA 直接控制)
  • 校准精度 :内置高精度标准,比机械套件更稳定、可重复
  • 适用 VNA:是德科技 PNA/PNA-X、ENA 等系列

二、主要功能与亮点

1)全自动双端口校准(最大优势)
  • 传统机械校准:需多次插拔、手动切换开路 / 短路 / 负载 / 直通,耗时长、易出错、磨损接头。
  • N4694D:一次连接、USB 自动控制、一键完成全双端口校准 ,时间缩短 50% 以上,大幅减少人为误差与接头磨损。
  • 自动提供:直通、反射、隔离三项校准,覆盖完整 2 端口误差模型。
2)频率覆盖到 67 GHz,支持毫米波
  • 覆盖10 MHz 至 67 GHz ,满足5G、6G、高速数字、光模块、卫星通信等毫米波频段测试需求。
  • 0DC 选件:向下延伸到直流,支持 ** 宽带器件建模、时域分析、信号完整性(SI)** 测量。
3)内置高精度标准,长期稳定
  • 内部集成可溯源的高精度阻抗标准,温度稳定性好、重复性高。
  • 出厂校准数据存储在 ECal 内部,VNA 自动读取,无需手动输入数据。
4)即插即用,兼容性强
  • USB 供电 + 控制,无需外接电源。
  • 适配是德主流 VNA,软件自动识别,无需额外驱动。

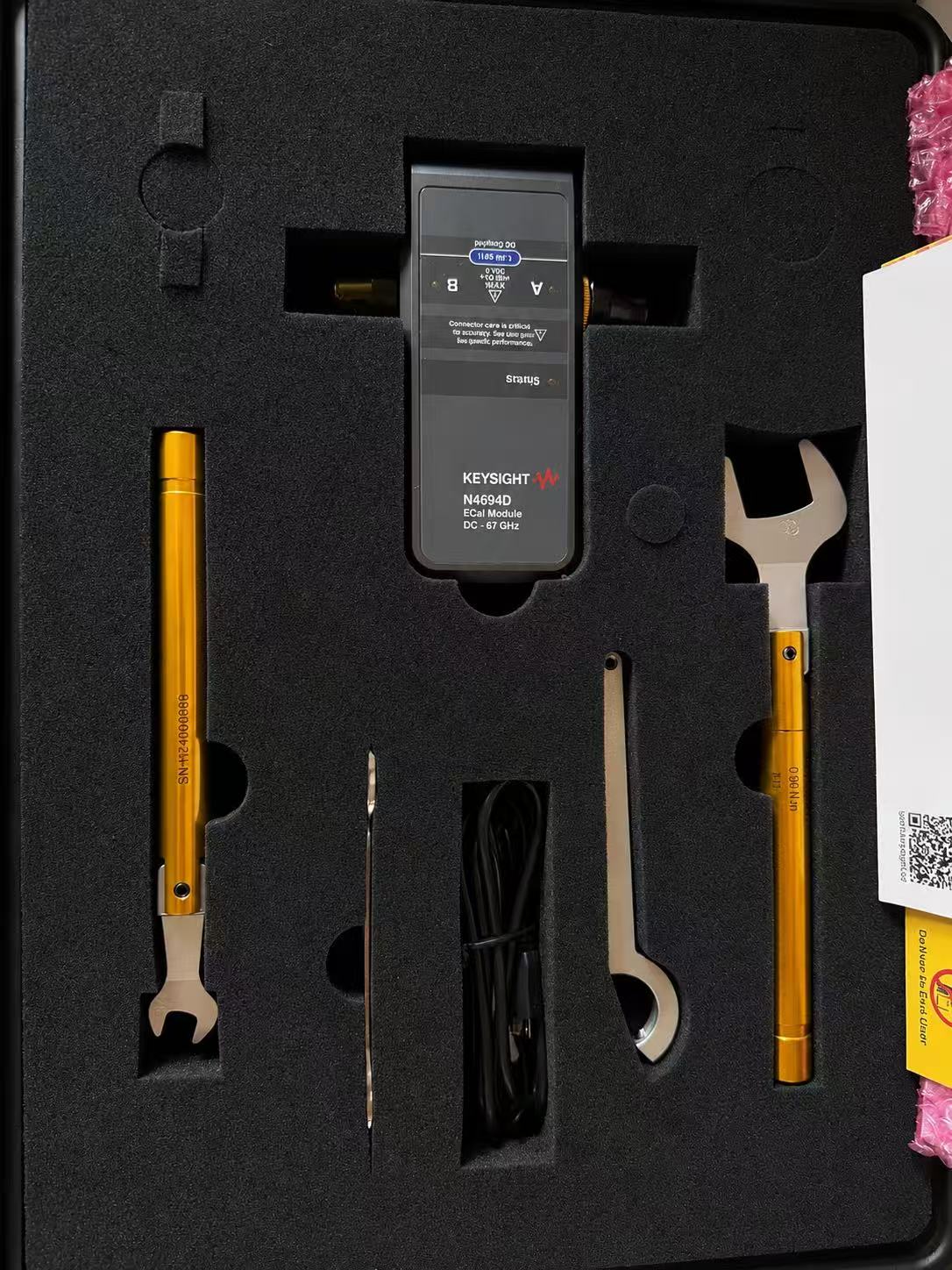

  • 随附防震便携箱,便于实验室与现场使用。

三、典型应用场景

  • 射频 / 毫米波器件测试:滤波器、功分器、耦合器、放大器、天线、67 GHz 以下无源 / 有源器件。
  • 高速数字与信号完整性 :PCIe、USB4、DDR、SerDes、背板、线缆的时域 / 频域一体化测试(0DC 选件)。
  • 研发与量产 :需要频繁校准、多端口、高重复性的生产线与实验室。
  • 5G/6G 与卫星通信:毫米波频段(24--67 GHz)的组件与系统测试。

四、N4694D 与传统机械校准件对比

表格

对比项 N4694D(ECal) 机械校准件(Open/Short/Load/Thru)
校准时间 5--10 分钟 20--40 分钟
连接次数 1 次 4--6 次
人为误差 极低(全自动) 高(依赖操作)
接头磨损 极小 大(多次插拔)
频率上限 67 GHz 通常 40 GHz(更高极贵)
DC 覆盖 可选(0DC) 无
价格 较高 较低
