SPI四种模式

根据时钟极性(CPOL)和时钟相位(CPHA)分为4种模式

模式0:CPOL=0 CPHA=0

模式1:CPOL=0 CPHA=1

模式2:CPOL=1 CPHA=0

模式3:CPOL=1 CPHA=1

空闲时(CS高电平时)SCLK为高电平则CPOL=1,SCLK为低电平则CPOL=0

主机在第一个边沿拿走数据则CPHA=0,在第二个边沿拿走数据则CPHA=1

注:主机只会在数据稳定时拿走数据

注:时钟极性(CPOL)和时钟相位(CPHA)必须和从机保持一致

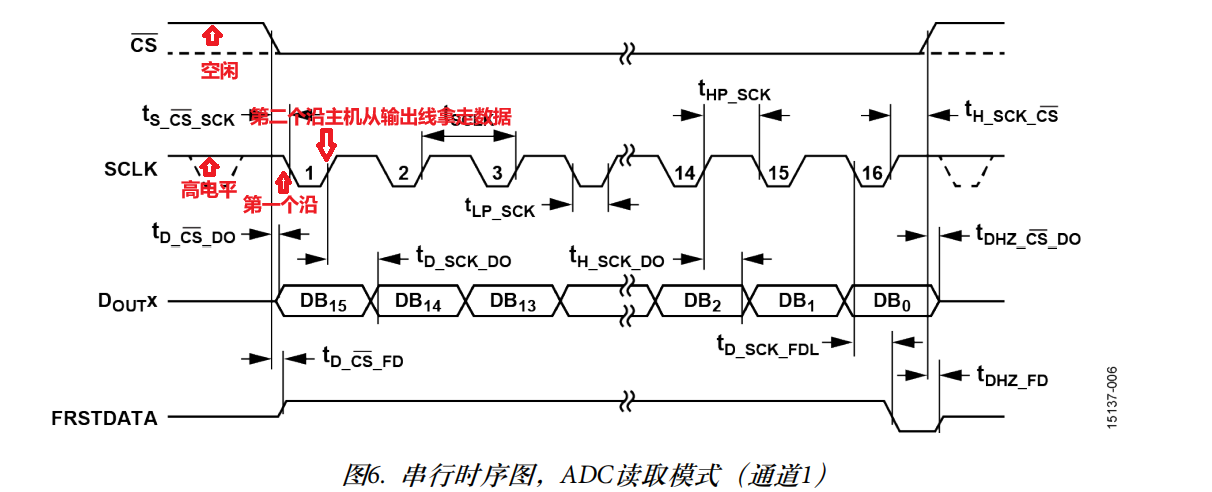

以下以AD7606B举例:(CPOL=1 CPHA=1)
