从“物质粮仓”到“数字粮仓”:无人机+手持激光扫描,杂草丛生也能精准“量体”画图

在广东珠三角某座老工厂内,8座圆柱形粮仓静静矗立,见证了上世纪五十年代至七十年代当地工农业生产的辉煌岁月。如今,这些粮仓不仅是历史的实物见证,更承载着城市更新与文化传承的双重使命。然而,如何精准测绘这些结构复杂、环境受限的老建筑,成为摆在测绘团队面前的一道难题。

天宝耐特技术支持团队成功应用"空地融合"测绘技术,完成了该粮仓群的高精度立面测绘任务,为后续的数字化保护与活化利用提供了可靠数据支撑

一、项目背景:老旧粮仓测绘的现实难题

本次项目位于广东珠三角某工厂粮仓区,建筑建于1950-1970年代,包含8座圆柱形粮仓及若干方仓,檐口设有通风开口,运输设备保存完好,是当地工农业发展的重要历史建筑遗存。项目核心需求是计算每座粮仓的圆柱侧面、顶部圆锥的表面积,并绘制立面图,为运维、改造工作提供数据支撑。

传统立面测绘通常使用全站仪进行打点测量,但该项目面临三大难点:

  • 粮仓为圆柱体,传统打点难以精准拟合曲面;

  • 厂区道路狭窄,杂草丛生,地势不平,通视条件差;

  • 顶棚结构高耸,地面作业无法触及,难以获取顶部数据。

二、技术方案:空地融合,破解测绘盲区

为有效解决上述三大难点,天宝耐特技术团队采用"无人机+手持三维激光扫描"的空地一体化测绘方案,统一采用国家2000坐标系,实现空中补顶、地面扫面的全方位、高精度数据采集与融合。

0 1 空中维度:精准捕获粮仓顶部

团队选用大疆Mavic 3E行业无人机,配备了4/3英寸广角相机和机械快门,结合RTK 模块实现高精度测绘作业:

  • 规划航线高度高于周边建筑,确保顶部全覆盖;

  • 航向/旁向重叠度85%,保障模型细节完整;

  • 通过网络RTK绑定国家2000坐标系,为后期空地数据融合奠定基础。

****核心优势:****可轻松抵达人员/设备无法靠近的粮仓顶棚区域,无死角获取顶部三维数据。

0 2 地面维度:精细还原立面

地面数据采集采用灵光L2pro手持三维激光扫描仪,该设备适配狭窄复杂地形,可实现边走边采集,高效完成立面扫描:

  • 360°×270° 超大视场,自由行走式扫描,适配狭窄厂区;

  • 相对精度1-2cm,绝对精度3-5cm,满足立面测绘的高精度要求;

  • 实时RTK融合、真彩点云直出,外业效率大幅提升。

****核心优势:****无惧地形障碍,可完整采集粮仓立面、檐口、通风口等细节部位数据,还原建筑真实面貌。

三、作业流程:标准化实施,成果高效产出

0 1 外业采集

  • 无人机作业:规划航线→自主飞行→顶部影像采集;

  • 地面扫描作业:沿粮仓外围、扶梯自由行走,并进入粮仓内部采集→全要素点云获取;

  • 全程统一国家2000坐标系,确保空地数据精准匹配。

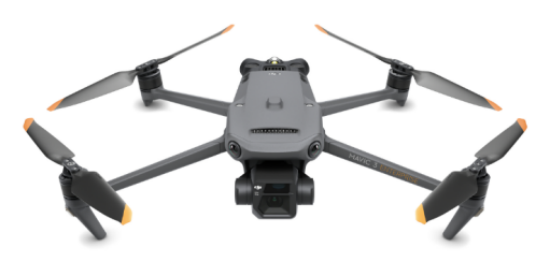

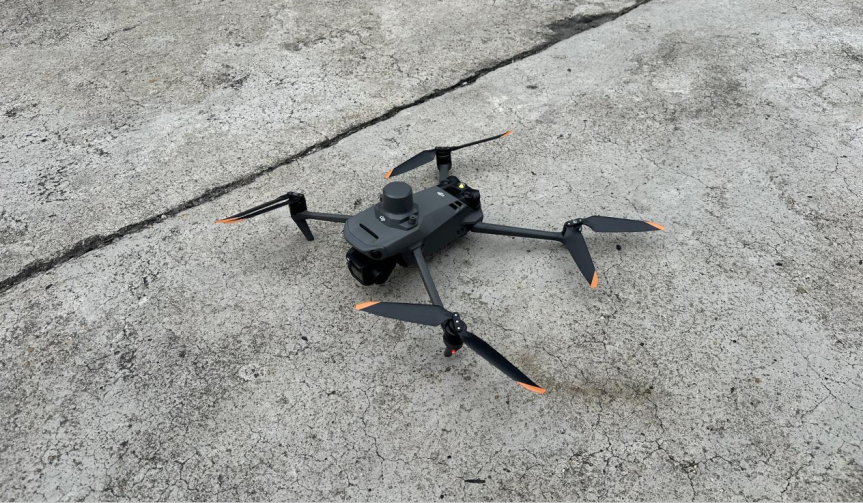

Matrice 3E空中航拍粮仓顶部

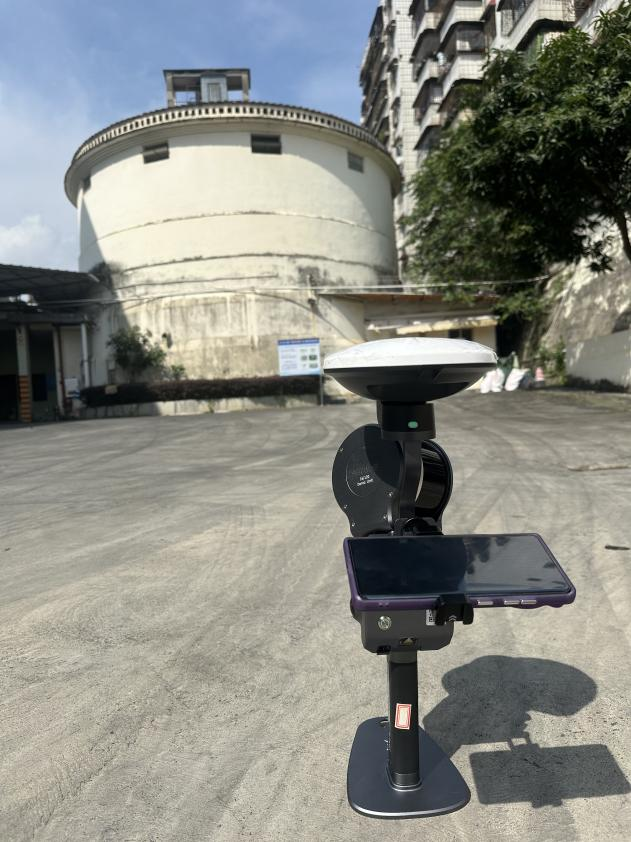

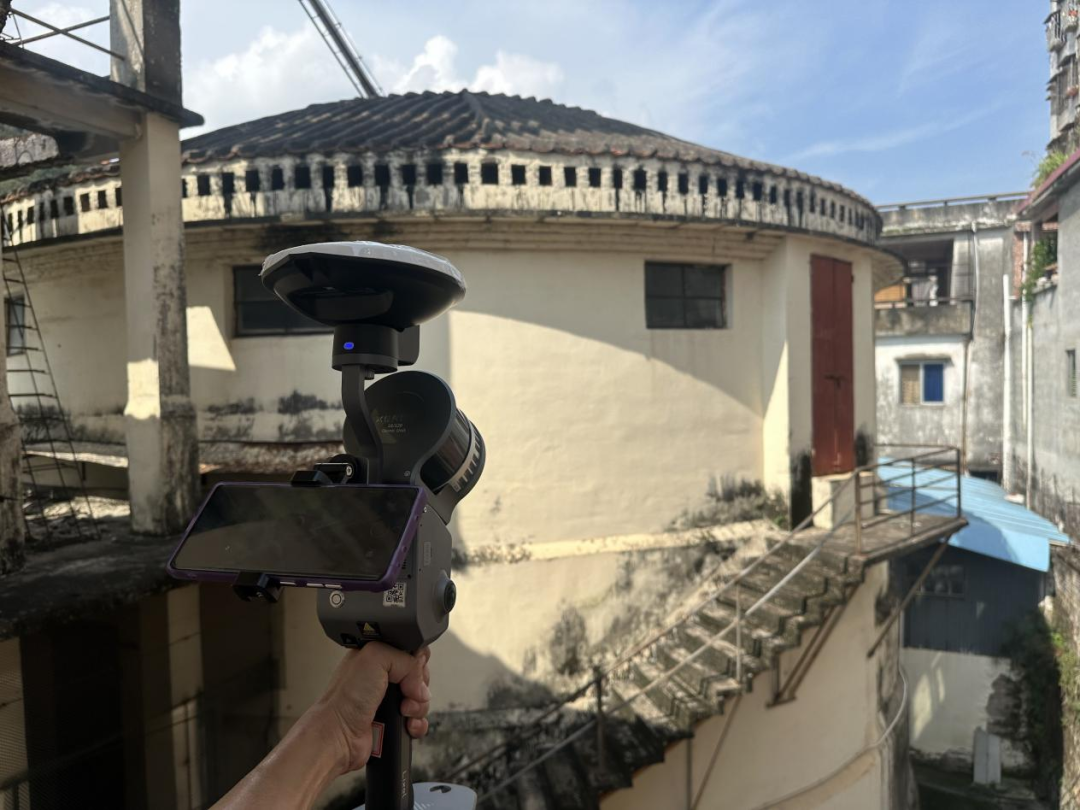

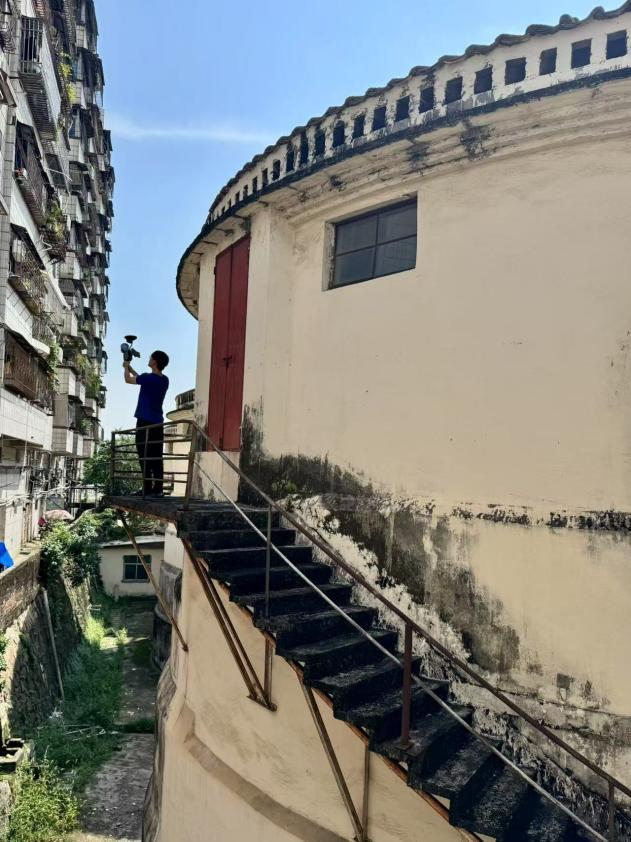

使用L2pro扫描粮仓

0 2 内业处理

  • 无人机数据空三加密→三维重建→导出LAS模型;

  • 地面扫描点云预处理→去噪、配准、拼接;

  • 空地数据融合→生成粮仓完整彩色点云模型;

  • 点云导入CAD→分层切片→三点画圆→周长/面积精准计算;

  • 按 1:1 比例绘制立面展开图,完成尺寸标注与成果输出。

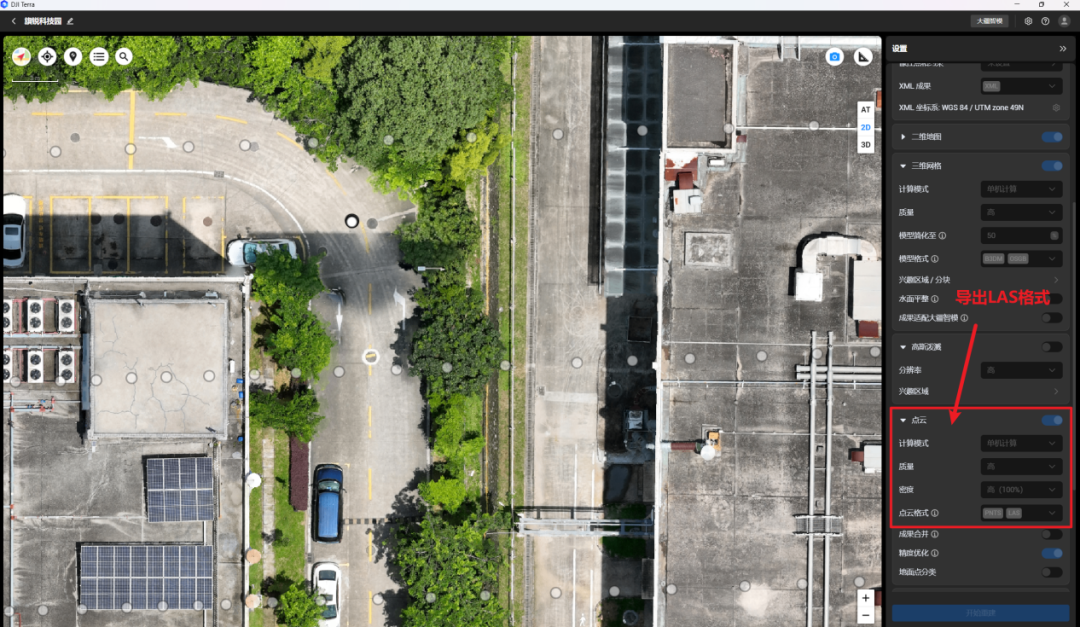

空三结束后,选择三维重建,最后导出LAS模型

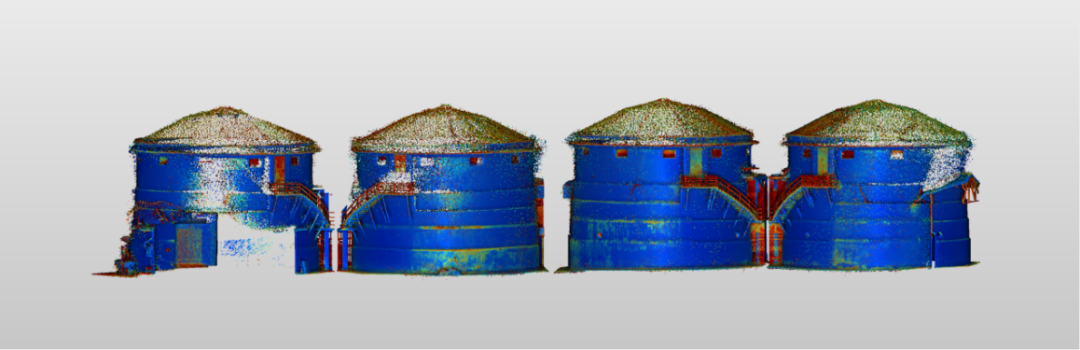

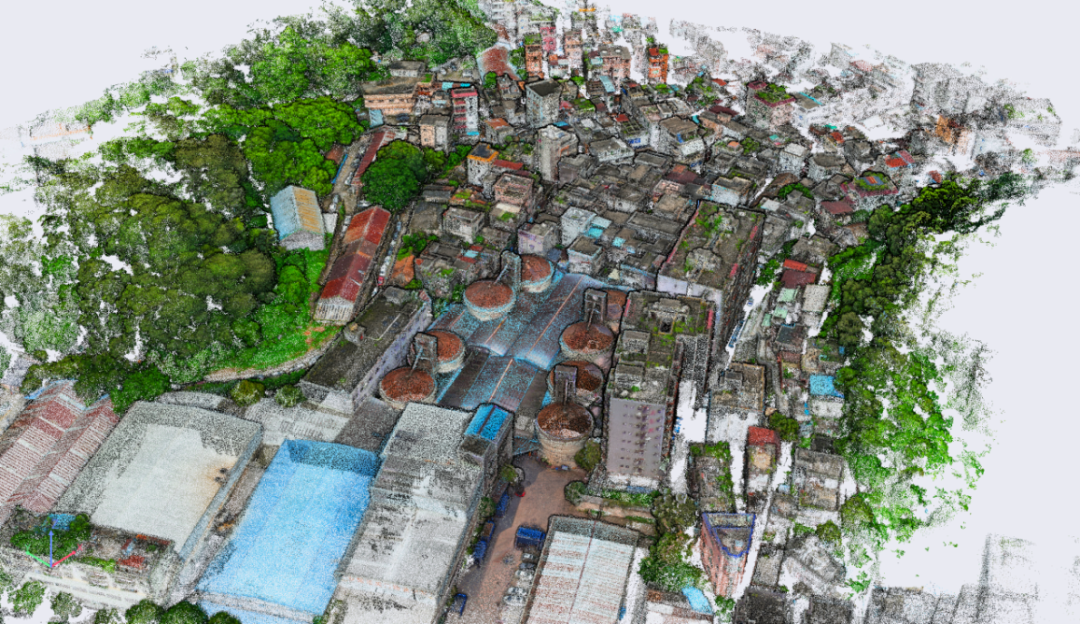

粮仓彩色点云模型

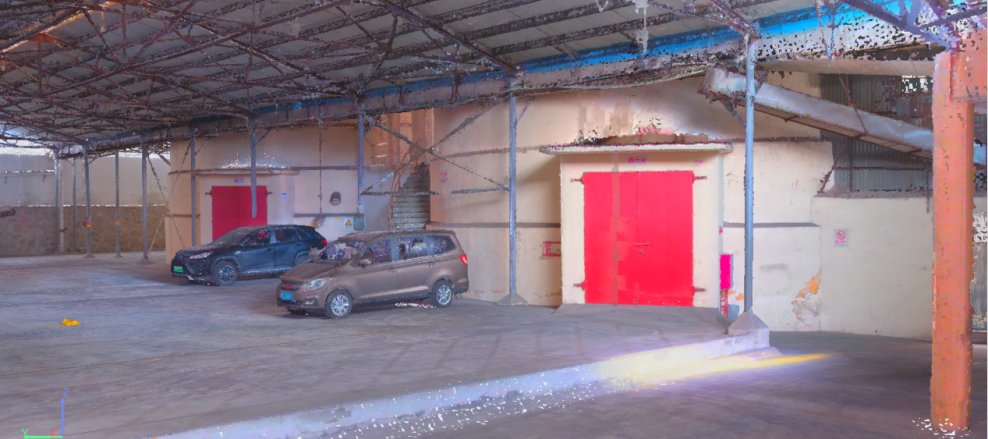

粮仓内部点云模型

粮仓位置分布图

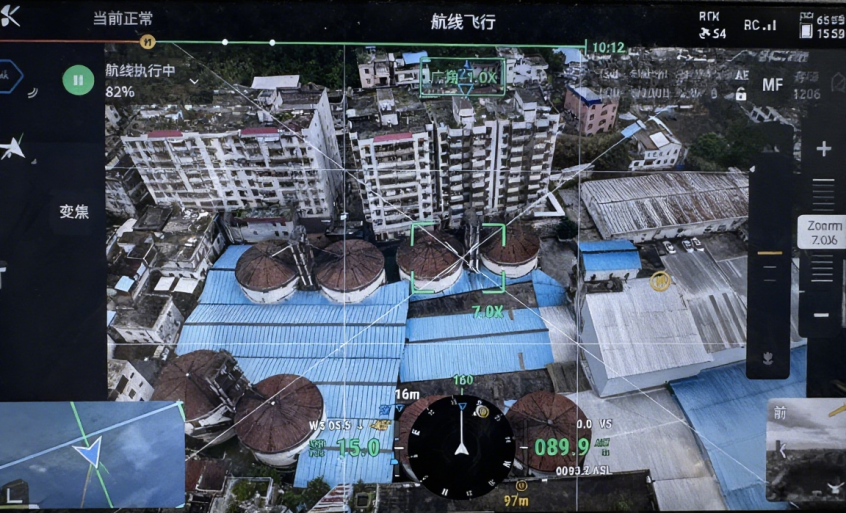

通过空地融合,成功获取粮仓顶棚点云数据

0 3 项目成果

  • **完整三维模型:**成功获取粮仓顶棚盲区数据,实现地上+地下+顶部全要素数字化建档;

  • **精准面积计算:**完成8座圆柱粮仓圆柱、圆锥表面积精确解算;

  • **标准立面图纸:**输出CAD立面图、尺寸标注图、周长标注图,满足工程应用;

  • **数字化资产:**形成粮仓点云、模型、图纸全套成果,支持后期监测、改造、运维。

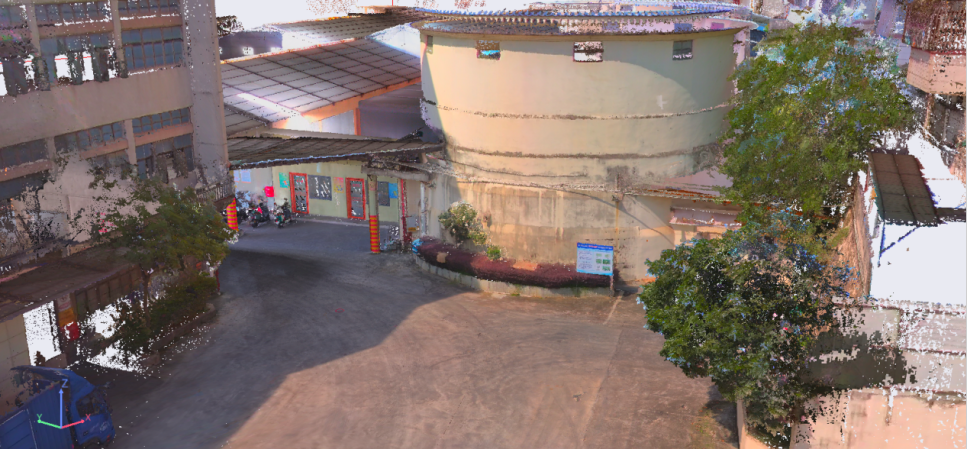

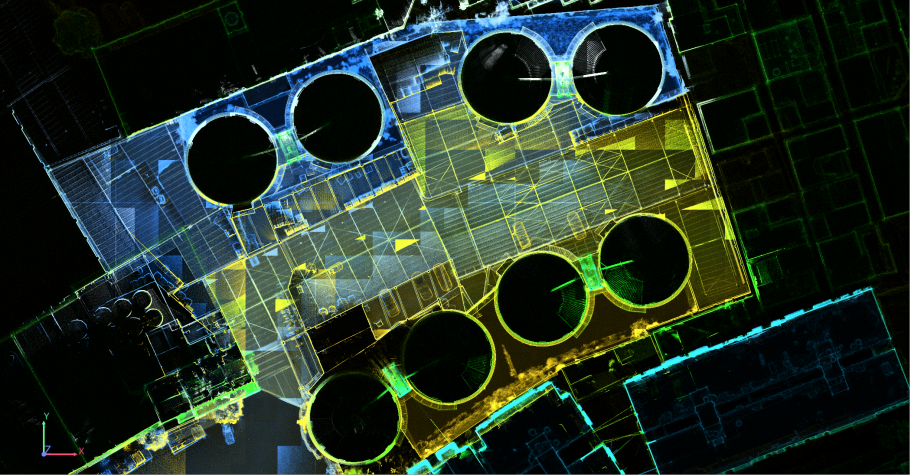

粮仓工厂的空地融合彩色点云模型

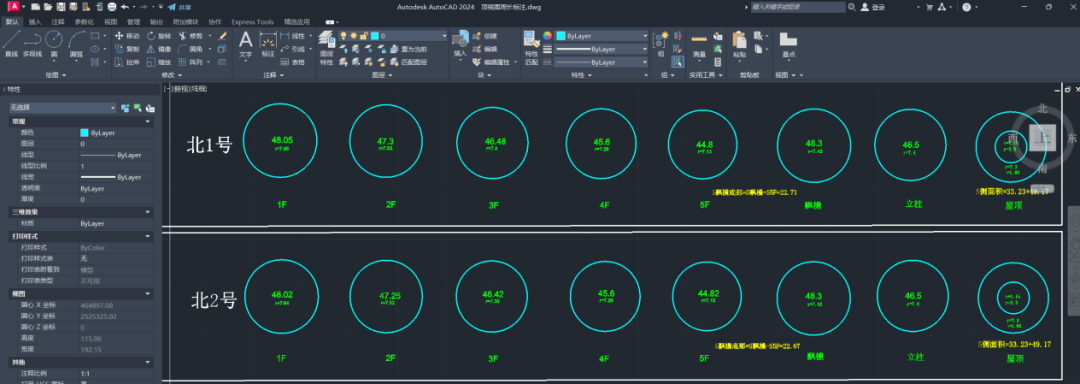

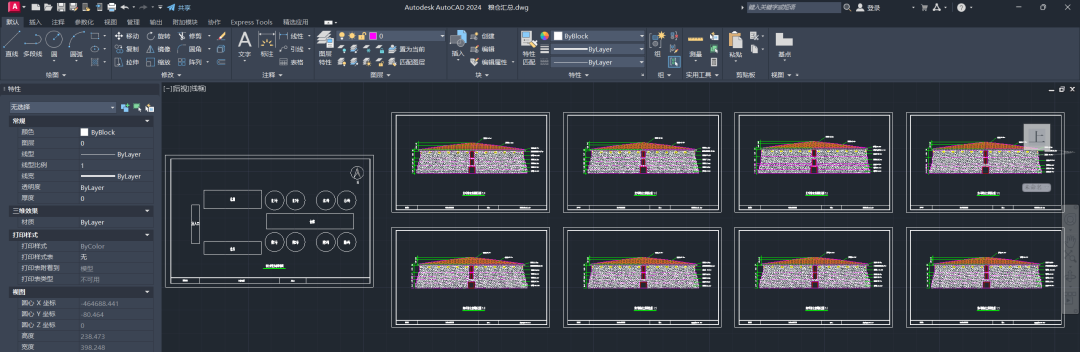

在CAD内计算圆周长

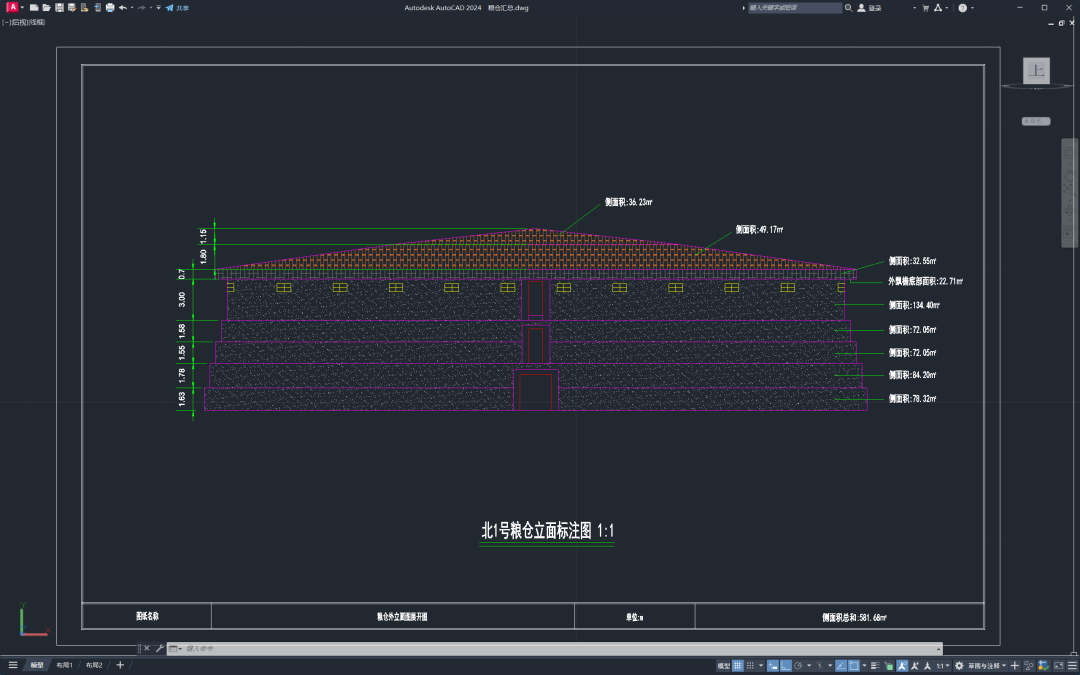

工厂内八栋圆柱形粮仓,立面展开图

计算圆柱、圆台、圆锥表面积,按1:1标注粮仓尺寸

本次粮仓测绘项目是天宝耐特在历史建筑数字化保护领域的一次成功实践。通过空地融合技术,我们不仅克服了复杂环境下的测绘难题,实现了对老建筑全貌的高精度还原,还验证了空地融合技术在粮仓立面测绘中的显著优势:

  • ****效率提升:****外业周期缩短 50% 以上,内业自动化处理;

  • ****精度保障:****厘米级采集,曲面、顶部无盲区;

  • ****适应性强:****完美适配狭窄场地、复杂地形、异形建筑;

  • ****数字赋能:****为粮仓安全监测、改造更新、文旅活化提供底层数据支撑。

未来,天宝耐特将继续深耕三维激光扫描、无人机测绘、SLAM建模等技术,为城市更新、文化遗产保护、工业遗址活化等场景提供更智能、更高效的解决方案。
