led二极管，大家都知道它的基本原理。基本一边加正极，一边加负极，led发光二极管就可以点亮，但是方向不要错。由此作为基础，也衍生出了很多的新产品，都是以led二极管为基础的。这里面就有数码管、多数码管、点阵led等等。
1、单数码管
单数码管有十个pin，控制信号就有8个pin，其余两个信号是共极信号。比如，如果是共阳极，那就是接正极，反之就是接负极。假设都是接负极，那么控制信号接1，对应的数码段就会发亮。

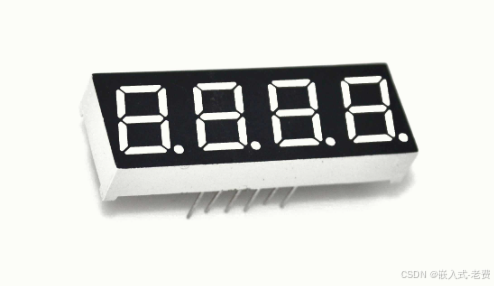

2、多数码管
多数码管和单数码管的原理，其实是一样的。前面说过，单个数码管一般是8个pin+2个共极信号。如果假设有四个数码管，那么其实就是8+4=12个信号。这多出来的4个信号，就是cs片选信号。和之前的共阳、共阴一个道理，如果cs接正极，那么就是共阳，反之就是共阴。
3、led矩阵屏
明白了单数码管和多数码管，其实也就理解了led矩阵屏。首先，假设有这么一个8*8的矩阵led，那么横过来其实一个极性，竖过来也是一个极性。只有横竖组合起来，让电流流过led，对应的led管才能点亮。这就是led矩阵的基本原理。
4、给led类电子写代码的规律
不管是什么led类电子，都是直连gpio，只要通过输出1和0，让led形成回路，那么对应的led就会发亮。其次，如果led的数量很多，那么就要循环显示，这样利用人肉眼的残辉效应，就会看上去所有的数码管好像是同时显示的一样。至于中间数据的更新，这个需要在单独的业务逻辑里面处理，不要和显示本身混为一谈。
5、自己做实验时需要注意的情况
如果是厂家给的板子，写代码还是很简单的，特别现在有ai的帮助，那更是如虎添翼般容易。但是如果不是现成的板子，需要自己用数码管和面包板搭环境来测试，那么还是有一些地方需要注意的。
首先，测试的时候，需要在正极串联一个200多欧姆的电阻，这主要是为了防止数码管里面的led烧掉，个人的第一个单数码管应该就是这么烧掉的。
其次，实验过程中可以多准备几个数码管。我们购买元器件的时候，很多开发包里面可能只有一个数码管，用起来不是很方便，或者说容易误操作烧掉。如果真的调不通，就不太知道是厂家的原因，还是自己误操作的原因。所以多买几个数码管来做实验是很有必要的，本身元器件不是很贵，如果因此耽误时间就有点得不偿失了。
**最后，在实际编写代码之前，可以用vcc和gnd，直接给数码管信号，看看亮不亮。**当然，这中间也是需要串联电阻的。这样既可以帮助我们理解数码管和led矩阵的原理，同时还可以确认下本身电子器件是不是好的，从而不必等到gpio输出的时候，再去分辨元器件的好坏。
6、数码管的应用
数码管其实用的蛮多，一个方便又显得高档的应用场景，就是用不同的数码管数字表达不同的状态机，这也是完全可以的。当然数码管虽然好用、便宜，就是用的pin比较多，这是它可能最显著的一个缺点吧。
