挑战：寻找效率更高的新型检测方案，在保障测量精准度的前提下，提升工业传动零部件的检测产能。
解决方案：采用Artec Leo三维扫描仪、Artec Studio处理软件以及Geomagic for SOLIDWORKS插件。
效果：依托全新数字化作业流程实现变速箱快速检测分析，产品前期研发以及量产投产阶段产生的各类故障问题，均可快速排查、分析与修复。
选用Artec 3D产品的原因：Artec Leo手持扫描仪操作简便、无需外接线材，可无缝融入企业原有检测工序；配套Artec Studio软件能够简化从实景扫描到数据优化全流程，扫描数据可直接对接第三方工程软件，满足逆向建模与尺寸检测需求。

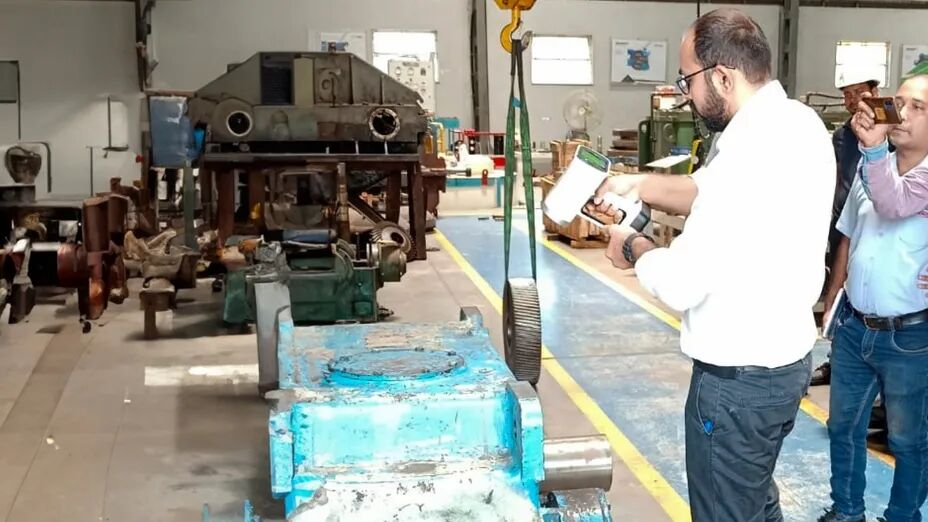

工程师手持Artec Leo扫描仪开展零部件检测作业
工业传动装置的周期性检测十分关键，汽车变速箱在使用过程中极易出现部件磨损、装配偏移、金属疲劳破损等问题，故障出现后不仅会造成产线停工，还会威胁现场工作人员人身安全。
过去重型变速箱检测普遍依靠卷尺、卡尺、定制量规等传统量具，这类工具虽应用多年，但检测耗时久，测量结果受操作人员个人经验影响较大。为优化检测流程、减少人为测量失误，工业服务商Rockwell引入搭载AI技术的无线3D扫描仪Artec Leo，实现了质检环节的突破性升级。
Rockwell 的质检数字化升级
Rockwell在2001年创立，由最初的工业配件经销商转型为综合性工业技术服务商，在传动设备领域拥有深厚行业积淀，合作客户囊括METSO、KSB、SKF齿轮箱等多家知名厂商，自研齿轮、联轴器产品可以适配多样化工业场景。
Artec Leo机身自带屏幕，工程师可实时查看扫描成型状态
企业自有智能制造厂区覆盖零部件自研、锻造加工、热处理、成品性能测试全生产线，但尺寸测量环节长期沿用传统人工检测方式。在通过线上渠道了解Artec Leo设备后，企业联系Artec 3D金牌合作商Altem Technologies预约样机试用。
实测中Artec Leo扫描速度快、上手简单且测量精度出色，获得Rockwell技术团队认可并正式投入质检使用。无论是表面反光的大型构件、内腔构造繁琐的零件，还是公差标准严苛的精密配件，设备都能顺畅完成扫描采集。
设备支持拿起即可扫描，新手短时间便能熟练操作产出优质数据；自带屏幕、电池与处理芯片，便于车间现场无接线作业，可达到0.1毫米精度，完整采集各类复杂零部件的立体几何数据。
网格与图纸误差对比分析
Rockwell逆向工程项目以Artec Studio软件作为数据处理起点，这款专业软件搭载建模与检测全套工具。工程师通过软件整合扫描素材生成三维网格模型，修整完毕后一键导入SOLIDWORKS设计软件。
利用Artec Leo扫描复杂工件，检测精度可达亚毫米级别
借助Geomagic for SOLIDWORKS插件，扫描数据能够转化为带特征参数的标准CAD模型，为精细化误差检测创造条件。在SOLIDWORKS软件中搭配Geomagic拓展功能，能够对比扫描模型和原始设计图纸的尺寸偏差，结合产品设计思路、加工约束条件开展综合分析。
通过绘制剖面草图，工作人员可以拆解变速箱圆柱结构，精准定位由设计缺陷引发的设备故障。实测对比显示，Artec Leo测量精度远超传统手动量具，同时凭借更快的扫描效率，同等工时下能够承接更多检测任务。
助力动力设备MRO行业全新发展
3D扫描技术正在推动制造、维修维保（MRO）行业转型升级，Artec Leo已经成为全球众多工业工程师常用数字化设备。例如Ausco Products使用该仪器检测工业刹车铸件，Dodman有限公司搭配Artec Leo与Artec Ray II扫描仪测绘整座厂房，根据扫描数据规划产线排布，产品应用场景覆盖面持续拓宽。

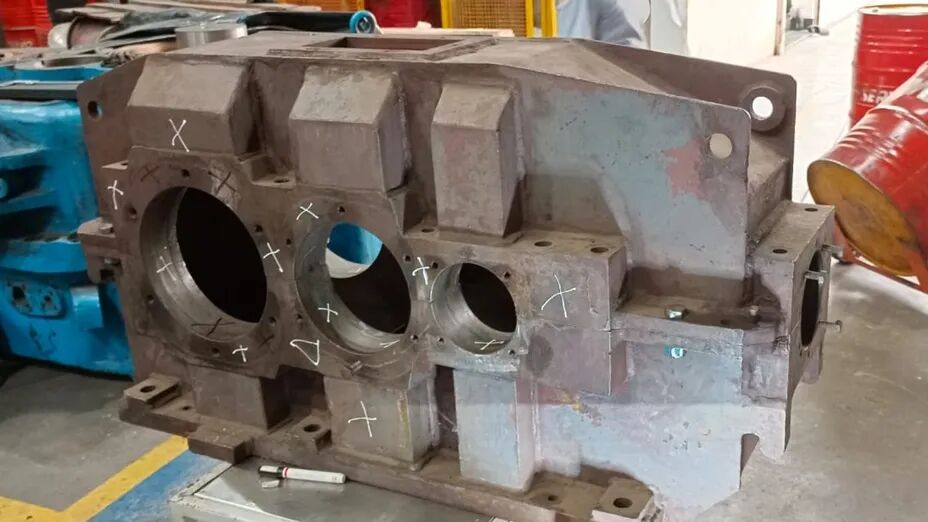

Rockwell使用Leo设备扫描大型机械零部件
放眼未来，Rockwell计划把三维扫描技术落地至公司其余高精度生产环节，持续完善设备翻新、维保服务、技术咨询全链条业务。随着技术人员熟练掌握三维数据采集工艺，企业缩短产品交付周期的目标很快就能落地。
长久以来，Rockwell凭借稳定可靠的维保服务，规避设备突发故障、保障工业设备平稳运行，在行业内收获良好口碑。引入Artec Leo之后，企业检测实力进一步增强，助力开拓更多市场，也印证Artec 3D扫描技术既能提升质检品质，也能持续带动全产业链良性发展。
如需了解更多工业部件检测、逆向建模等案例，可随时咨询我们。
