在大型工业构件的质量管控中，传统检测方式长期面临尺寸大、结构复杂、异形曲面多、现场检测难度高的痛点，而三维扫描检测技术的落地，很好地补齐了传统工艺的短板。这项检测技术广泛适配各大重工核心领域，涵盖工程机械大型结构件、风电光伏大型配件、航空航天大型壳体、船舶重工构件、大型模具、重型锻铸件、汽车整车车架等各类大尺寸零部件，可覆盖生产来料检测、加工过程质控、成品精度校验、装配误差校核、后期运维复测等全生产周期环节，是当下大型工业零件精度把控的核心技术手段。

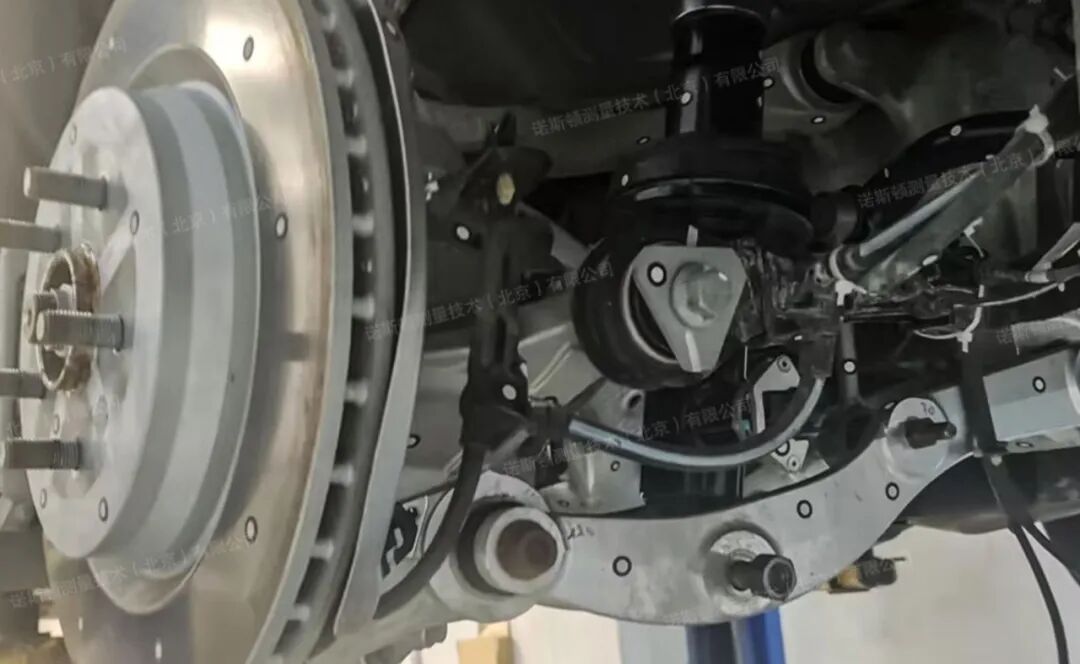

汽车悬架系统三维扫描现场
相较于卡尺、千分表、三坐标测量仪等传统检测方式，三维扫描检测在大型零件检测场景中具备显著的实操优势。传统设备仅能完成单点、局部尺寸测量，不仅检测效率低下，且无法捕捉曲面、异形结构的细微偏差，容易出现检测盲区，难以实现整体精度把控。而三维扫描技术依托高密度点云数据采集模式，可一次性获取大型零件的完整表面数据，无检测死角，完美适配超大尺寸、不规则异形工件的检测需求。同时，整套检测作业无需拆解、挪动笨重工件，可直接在生产现场完成作业，大幅降低工件搬运损耗与装夹误差。在精度层面，技术可兼顾全局尺寸精度与局部细节精度，有效规避大工件检测的误差累积问题，检测数据稳定性、一致性更强，整体检测效率相较传统方式可提升数倍，极大适配工业批量生产与高精度质控需求。

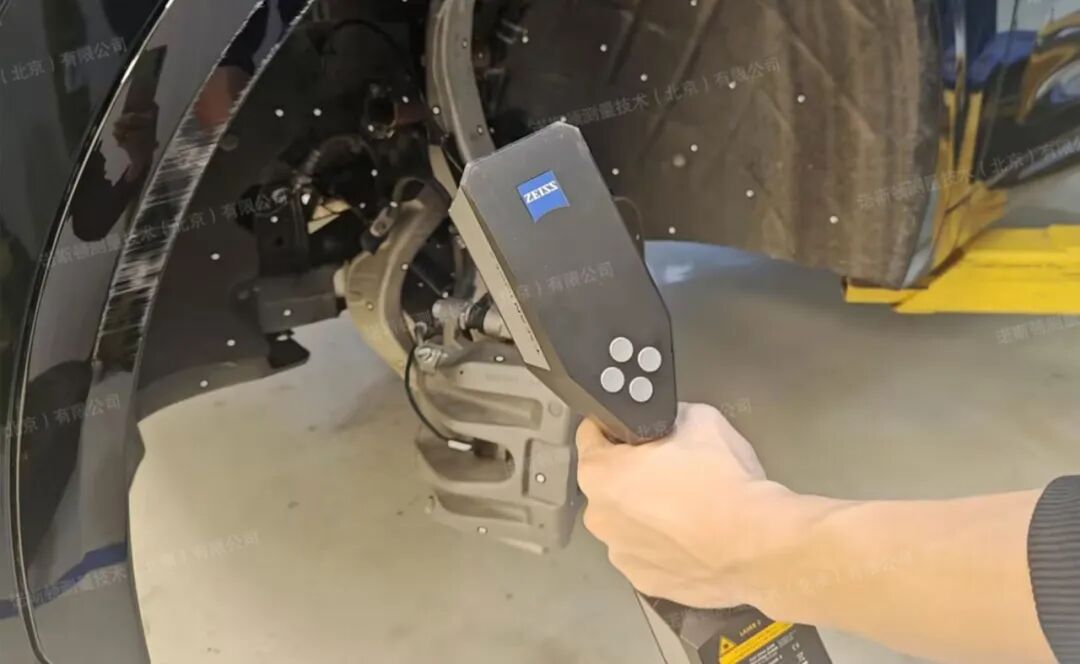

汽车悬架系统三维扫描现场
标准化的检测流程，是大型零件三维扫描检测精准落地的关键，整套流程简洁高效、适配工业现场作业。首先是前期现场预处理，对大型零件表面进行简单清洁，去除灰尘、油污等杂质，根据工件尺寸与结构粘贴定位标记点，为全域数据采集奠定基础，保障数据拼接的精准度。其次是三维数据采集，通过专业扫描设备对工件整体及关键精密部位进行全覆盖扫描，快速获取完整、精细的工件点云数据，实时生成三维网格模型，规避漏扫、错扫问题。随后是数据处理与比对分析，将采集的三维模型数据导入专业检测软件，与原始CAD设计数模进行精准对齐、拟合比对，自动计算出工件整体形变、尺寸偏差、装配间隙、曲面误差等各项关键参数。最后是成果输出，系统可自动生成可视化检测报告，清晰标注偏差位置、误差数值，直观呈现工件整体质量情况，为工艺优化、工件返修、质量验收提供精准的数据支撑。

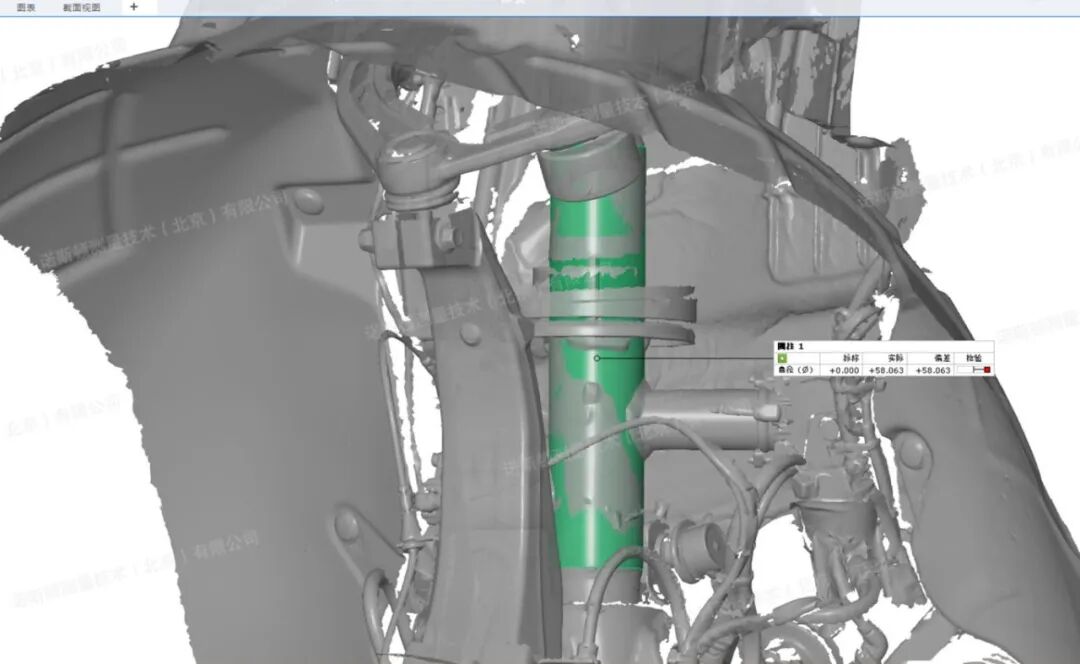

汽车悬架系统偏差检测数据
依托成熟的检测技术与标准化作业体系，该检测方式可落地多元工业细分场景。除了常规的大型机械零部件尺寸精度检测、形位公差校核外，还可用于大型模具磨损量检测、回弹变形分析，为模具修复、工艺调整提供依据；针对风电塔筒、大型压力容器、船舶甲板构件等设备，可完成形变监测、老化复测、装配精度检测；同时也适用于大型锻铸件毛坯余量分析、加工误差校验，以及工业大型工装、夹具的精度校准，全面覆盖重工制造、新能源、航空航天、船舶、汽车等多个行业的质检需求。

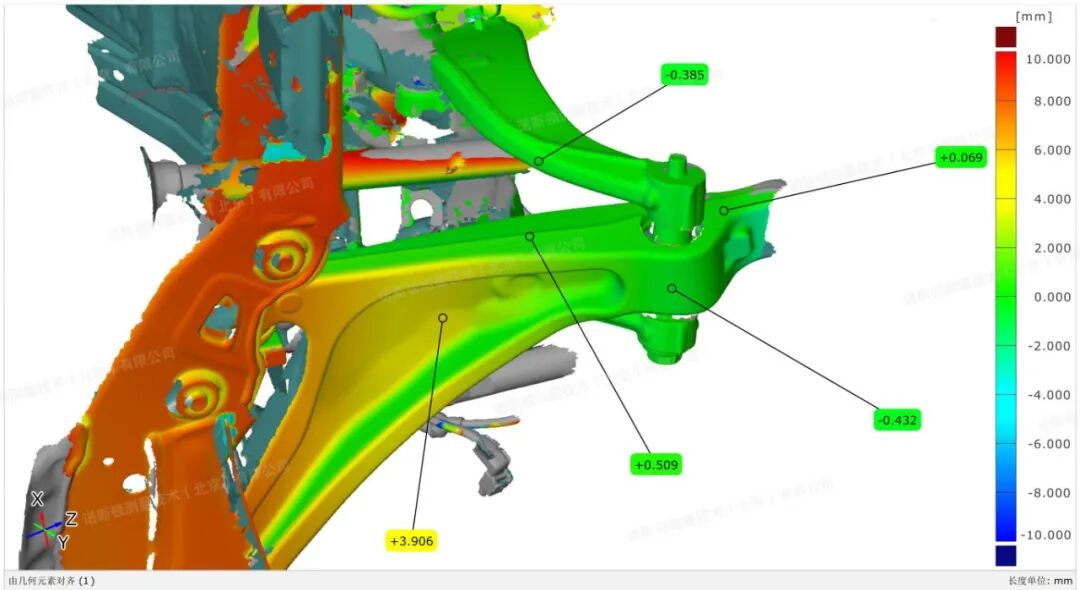

汽车悬架系统三维检测数据
针对各类大型零件尺寸大、结构复杂、现场检测难度高、精度要求严苛的检测痛点，诺斯顿可提供适配多行业场景的一站式三维扫描检测解决方案，依托专业技术与标准化流程，助力工业企业实现大型零件高精度、高效率、全维度质量管控，夯实产品生产品质。
