平板基于灵敏度的拓扑优化-CAE操作过程

前言

本例演示如何通过设定单元最小、最大尺寸参数实现壁厚控制。

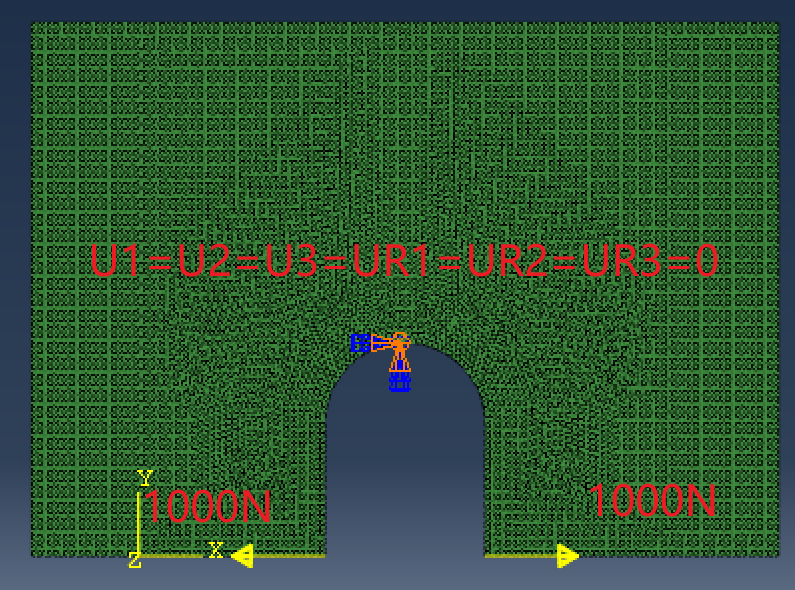

该平板装有一个 U 型槽，U型顶部固定，下面两侧受一对反向1000N载荷作用。

本页讨论

• 前言
• 一、导入plate_min_max.inp文件
• 二、设置优化
• • 1.创建优化任务
  • 2、创建设计响应
  • 3、创建目标函数
  • 4、创建约束
  • 5、几何约束
  • 6、创建并提交优化进程
  • 7、优化结果

---

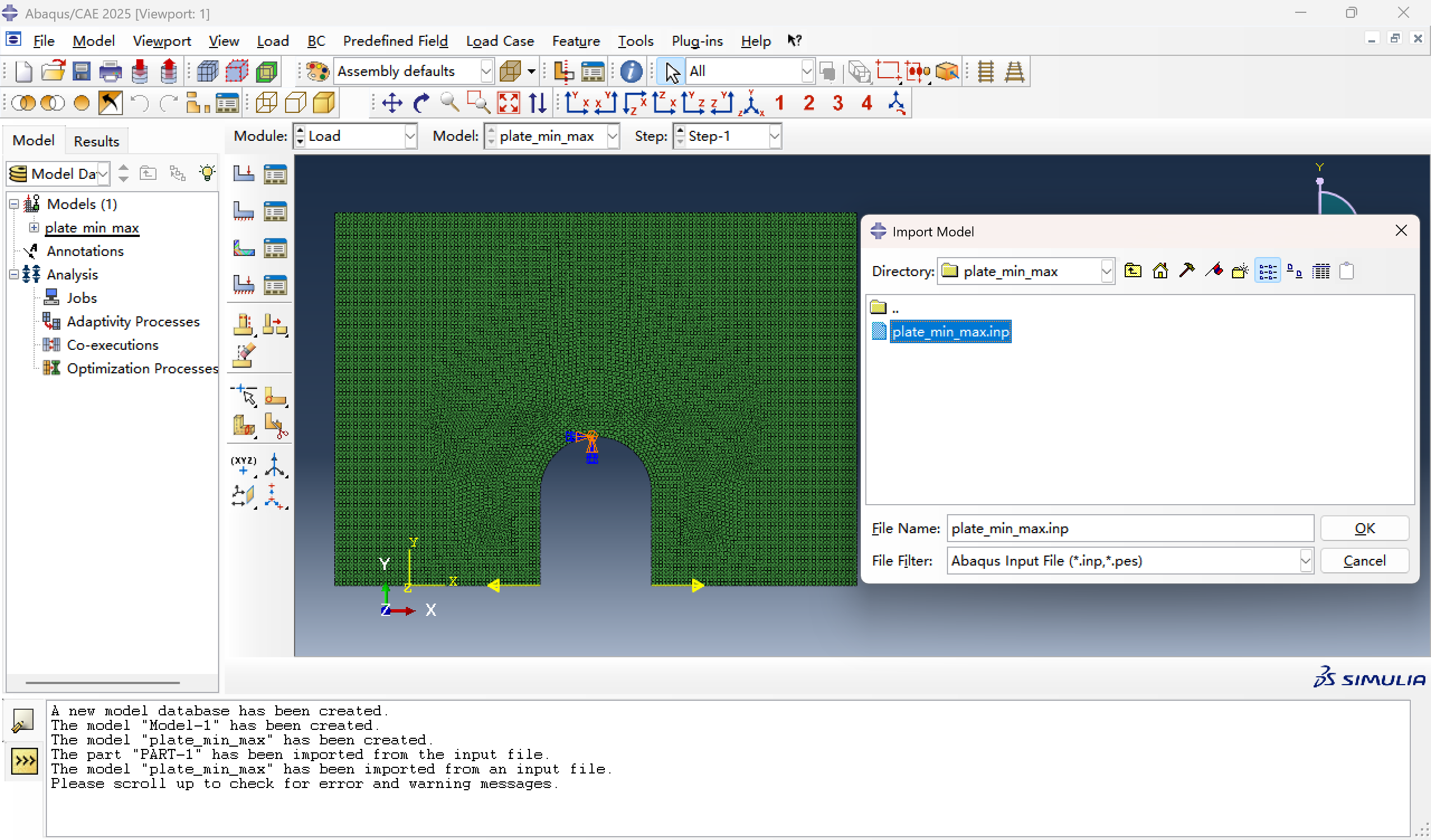

一、导入plate_min_max.inp文件

二、设置优化

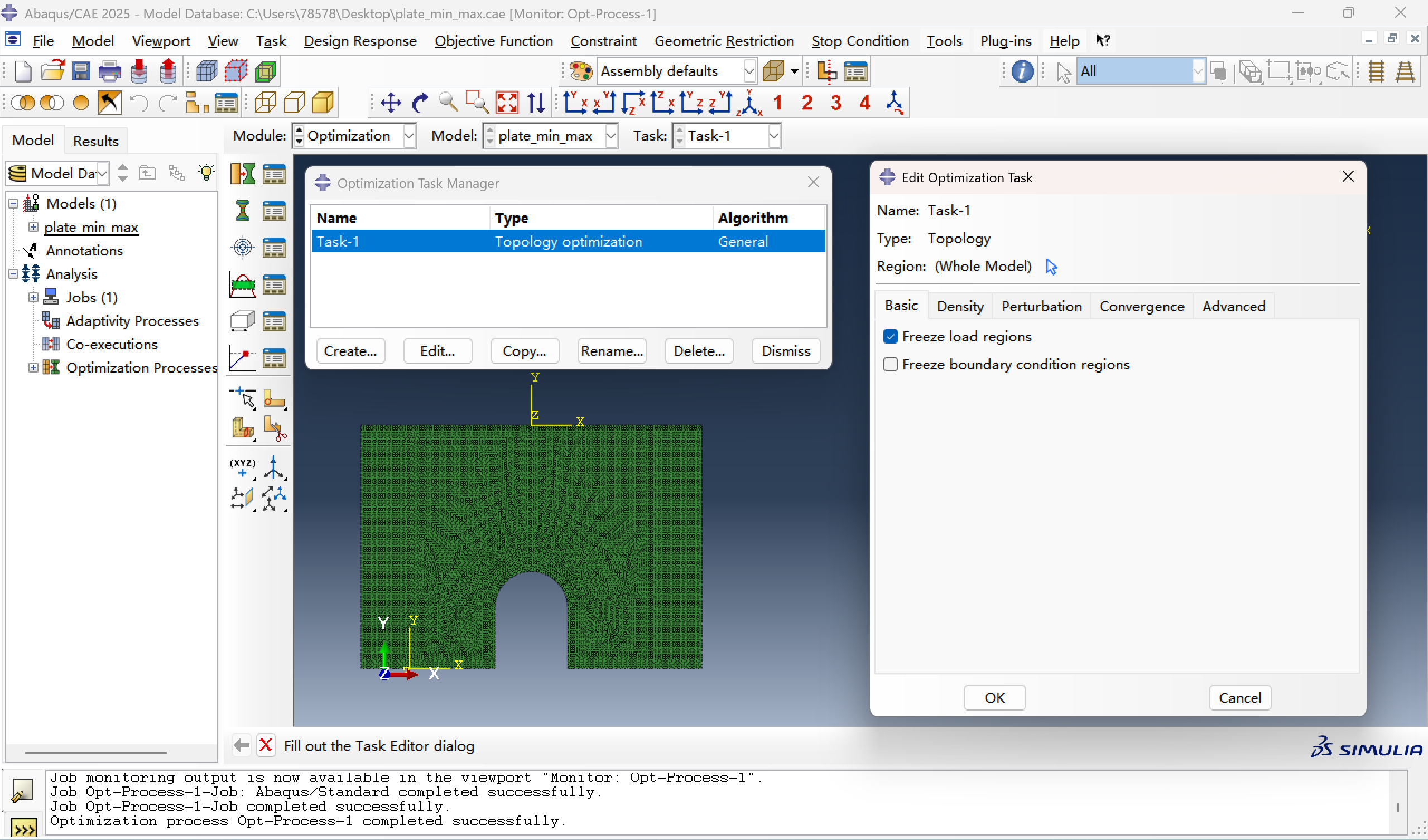

1.创建优化任务

在OPTIMIZATION模块，创建基于灵敏度的拓扑优化任务Task-1。

2、创建设计响应

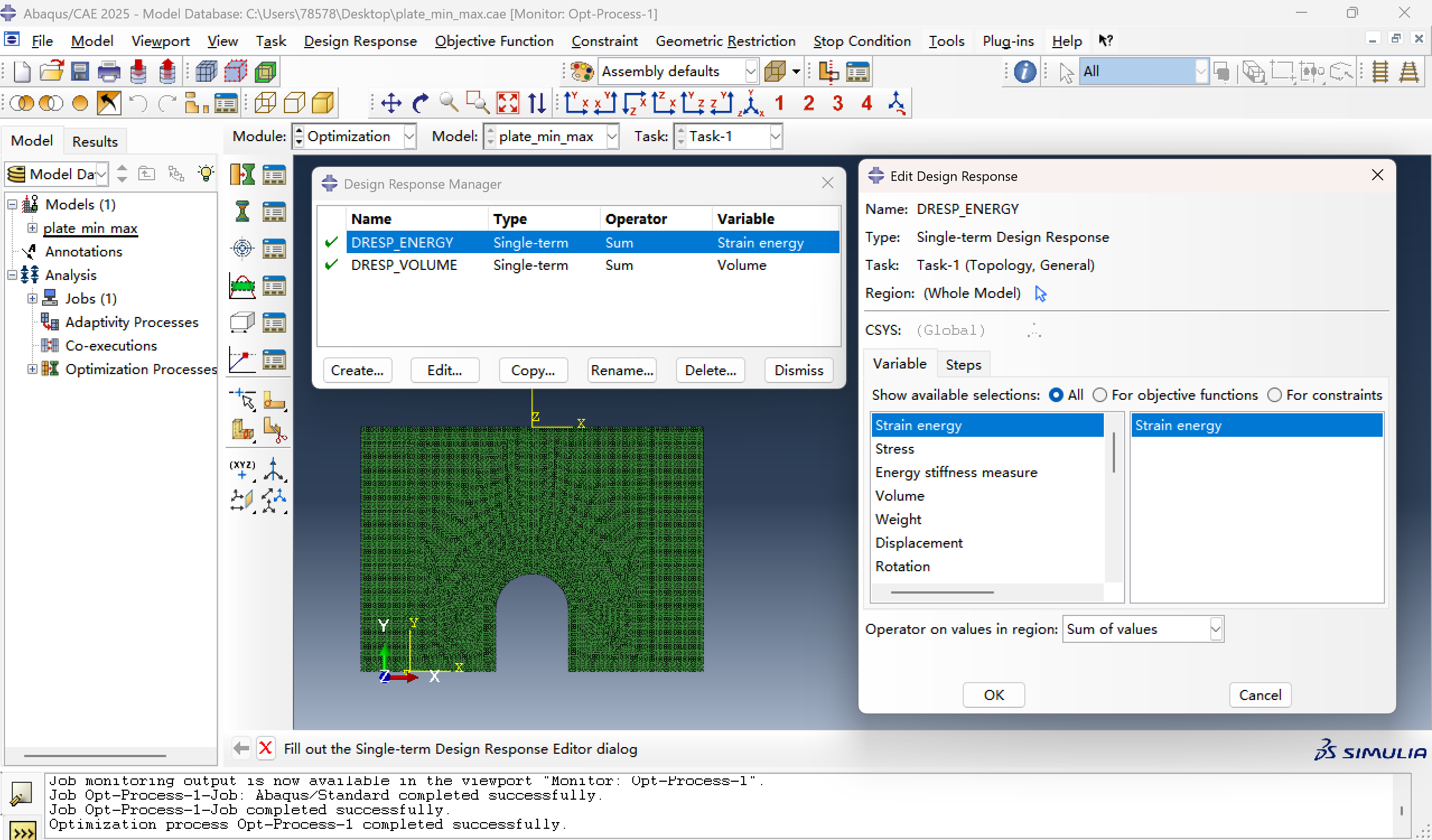

• 定义应变能的设计响应DRESP_ENERGY：设计区域中所有单元的应变能总和。

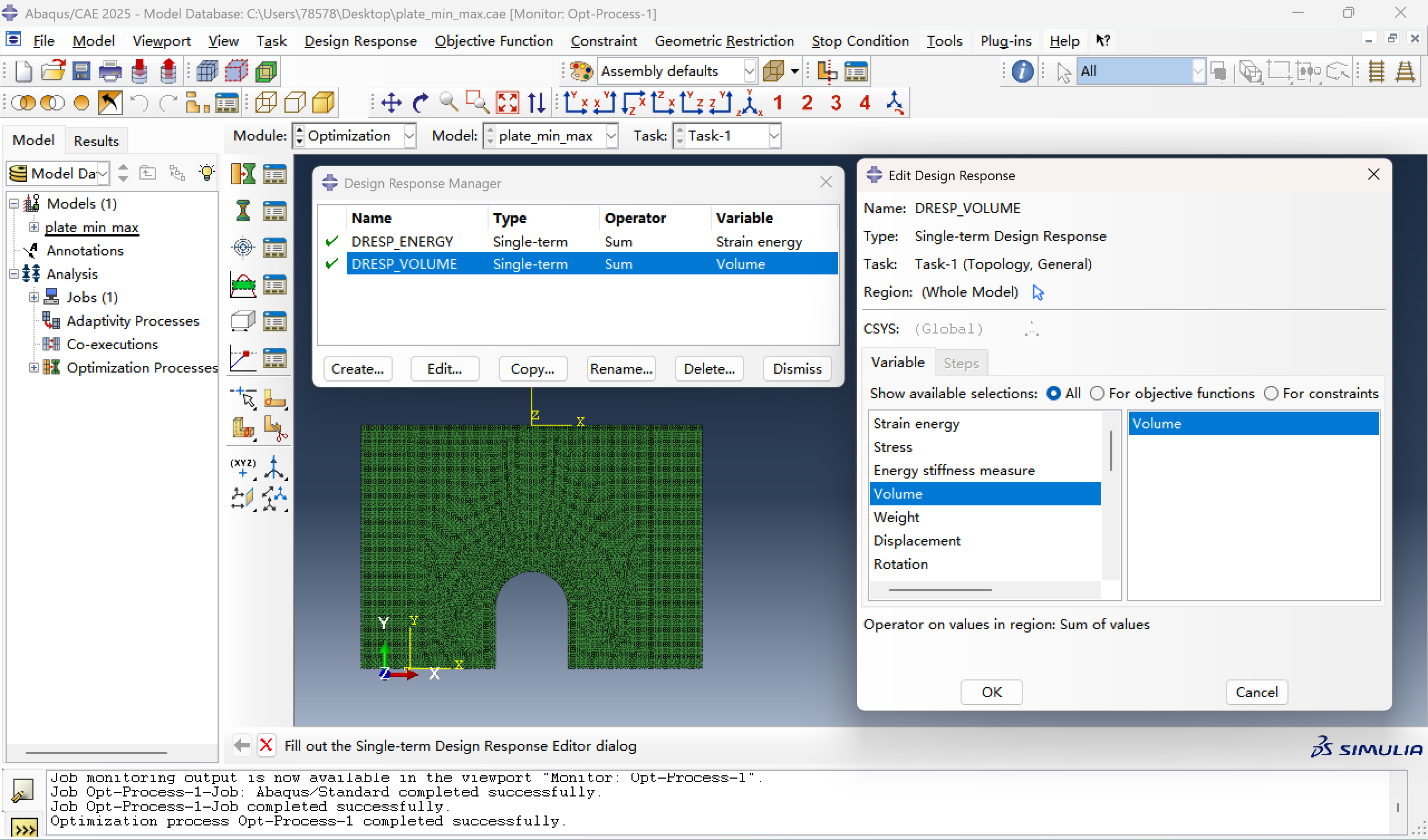

• 定义体积的设计响应DRESP_VOLUME：设计区域中所有单元的体积总和。

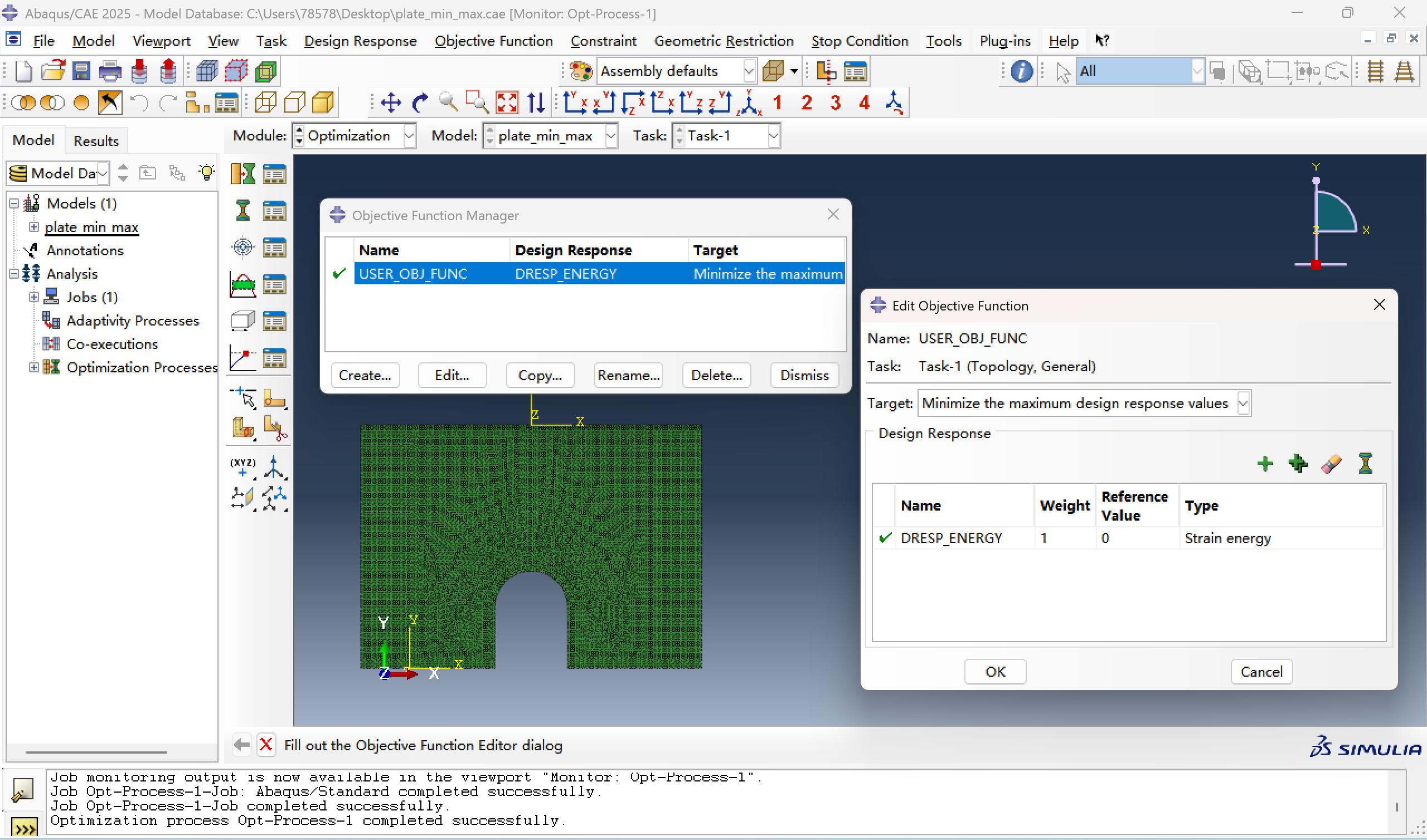

3、创建目标函数

• 最小化应变能的设计响应DRESP_ENERGY：设计区域中所有单元的应变能总和。

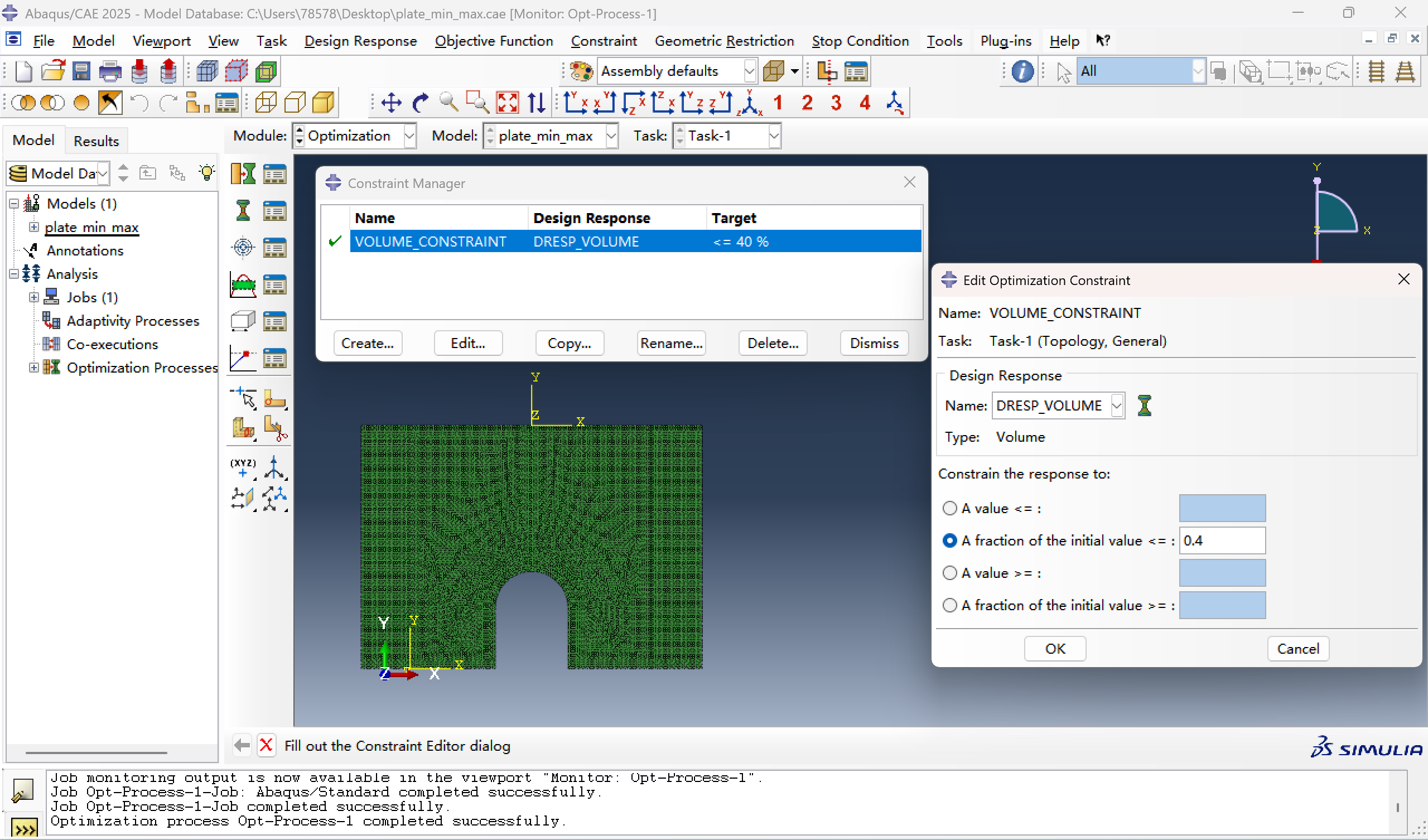

4、创建约束

• 限制体积的设计响应DRESP_VOLUME：设计区域中所有单元的体积总和≤初始体积的40%。

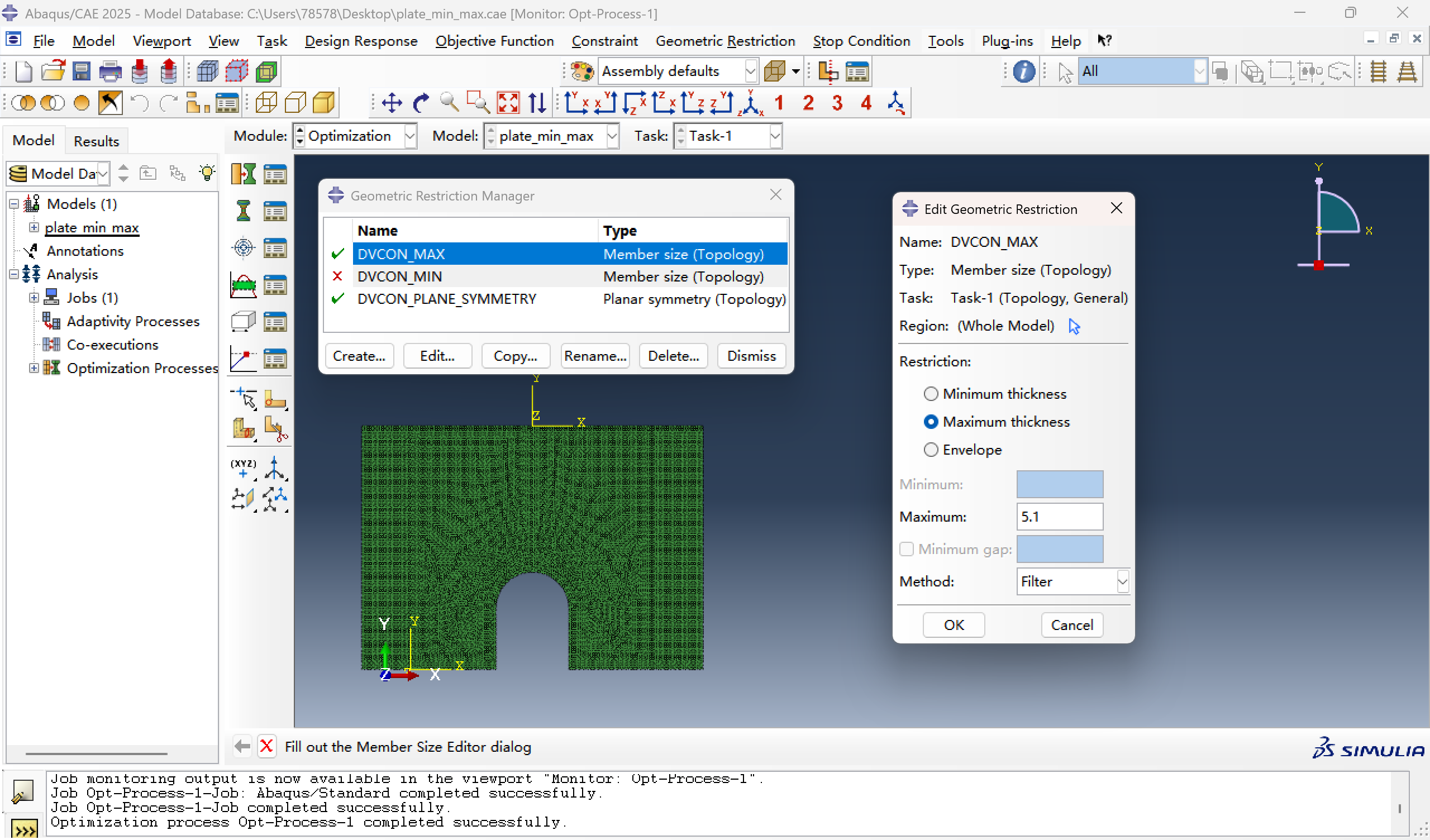

5、几何约束

• 限制最大单元尺寸为5.1。

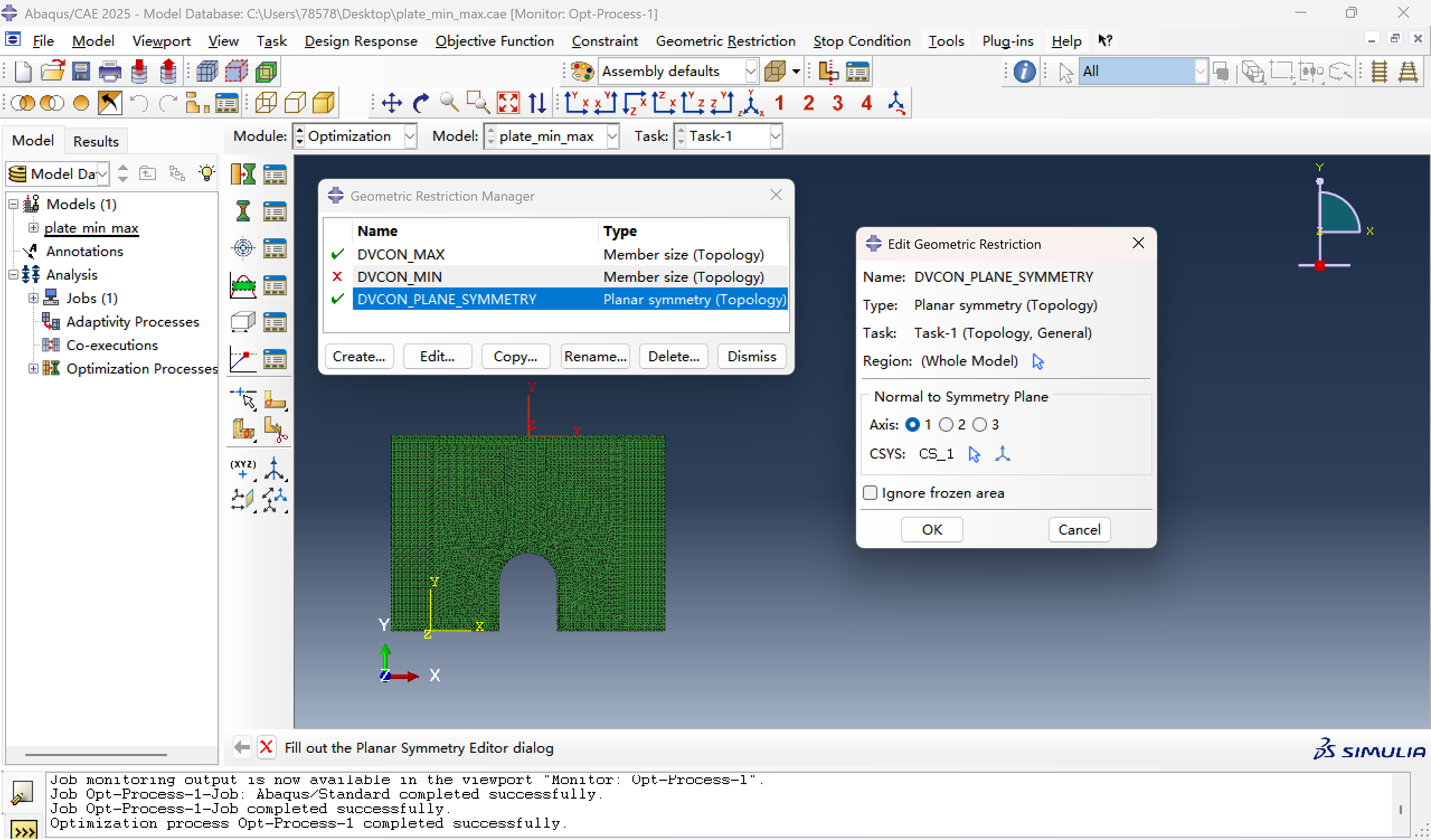

• 限制优化后的模型关于坐标系CS_1的YZ平面对称。

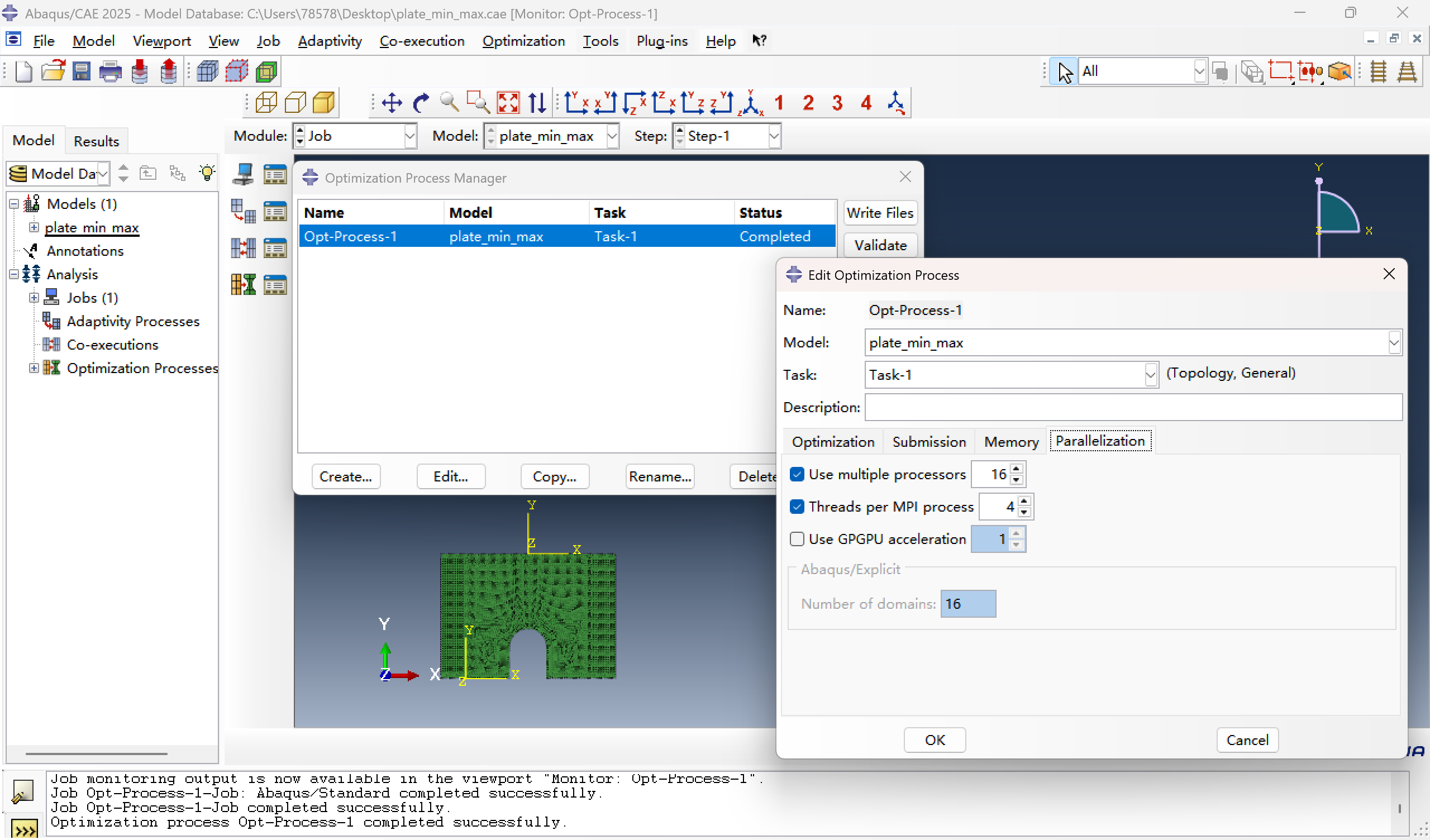

6、创建并提交优化进程

在JOB模块，创建优化进程Opt-Process-1。

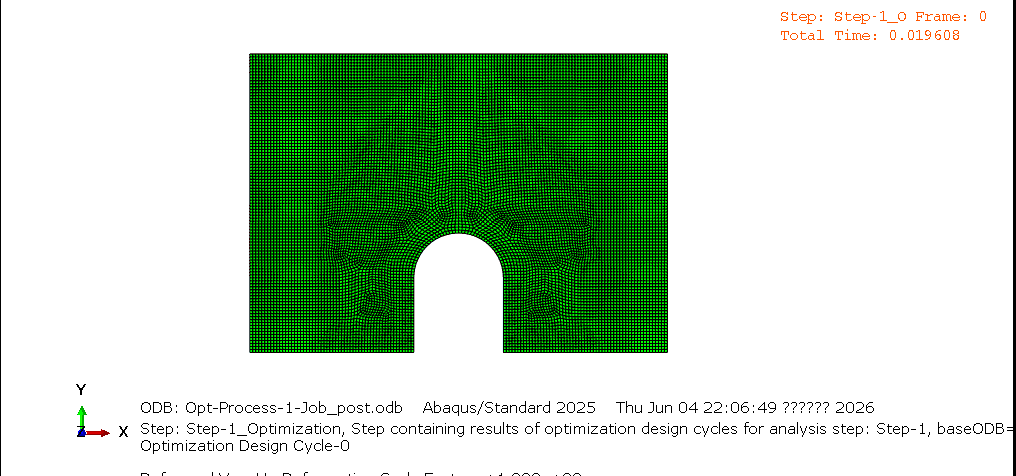

7、优化结果
