4 2 V/50V/60V高耐压OVP保护芯片方案：PW2609A与PW1600选型指南
在USB充电设备、汽车电子、工业电源、电动工具、电子烟、车载充电器等应用中，输入端经常面临电压浪涌、适配器误输出高压、热插拔瞬态过压等风险。如果后级电路（MCU、传感器、通信模块）没有有效的过压保护（OVP），轻则器件损坏，重则安全事故。今天分享平芯微两款高耐压OVP保护芯片PW2609A和PW1600，分别覆盖42v和70V（工作60V）的过压保护需求，是替代传统TVS+保险丝方案的理想选择。
为什么需要高耐压OVP保护芯片？
传统过压保护方案主要依赖TVS二极管或保险丝，但存在以下问题：TVS钳位电压不够精确，且大电流下钳位电压会偏高；保险丝反应速度慢（毫秒级），无法保护敏感IC；两者都是"一次性"或"不可控"的保护方式。
高耐压OVP芯片通过内置MOSFET开关+精密电压检测，实现纳秒级（50ns）过压关断，OVP阈值可通过外部电阻精确设定，关断后自动恢复，无需更换器件。PW2609A耐压42v（绝对最大），PW1600耐压高达70V（工作60V），覆盖绝大多数直流输入的过压保护需求。
PW2609A：42v耐压 / 3A大电流OVP保护芯片

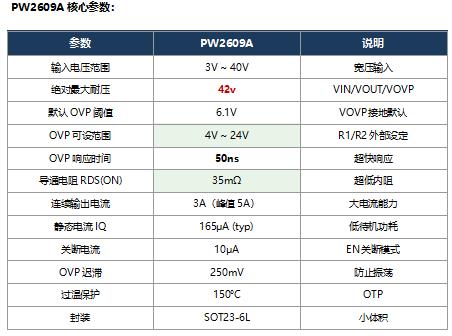

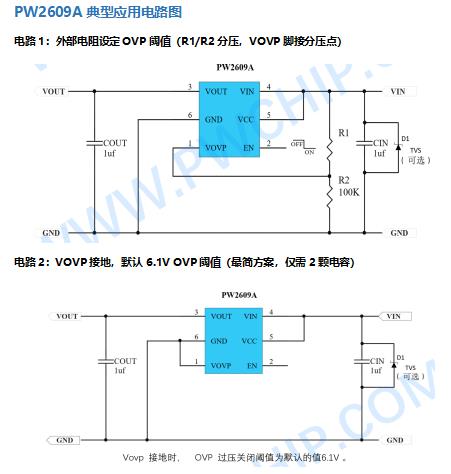

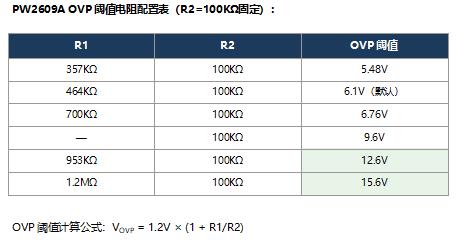

PW2609A是平芯微推出的高耐压过压保护芯片，内置35mΩ超低导通电阻的N-MOSFET，支持3V~40V宽输入电压范围，绝对最大耐压42v，连续输出电流3A（峰值5A），OVP响应时间仅50ns。
PW1600：70V超高耐压 / 60V工作电压OVP保护芯片

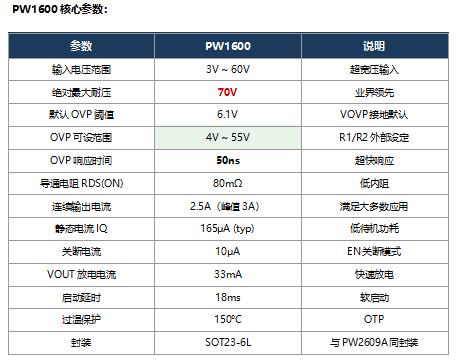

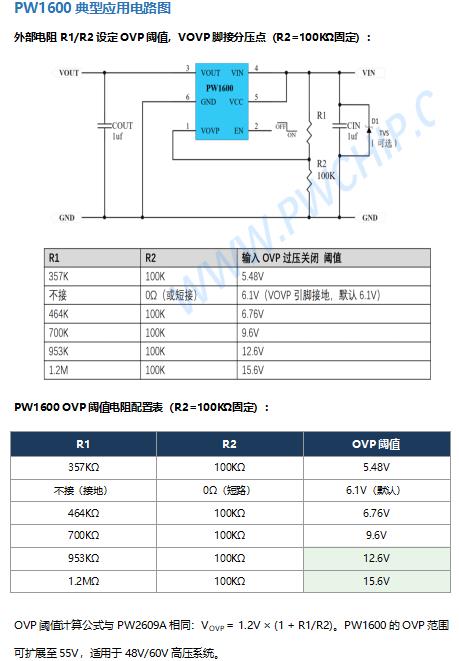

PW1600是平芯微针对48V/60V工业电源、电动车电池组、大功率LED驱动等高压应用场景推出的超高耐压OVP保护芯片。绝对最大耐压70V，工作电压范围3V~60V，OVP阈值可设定至55V，覆盖42v/50V/60V等高压系统的过压保护需求。

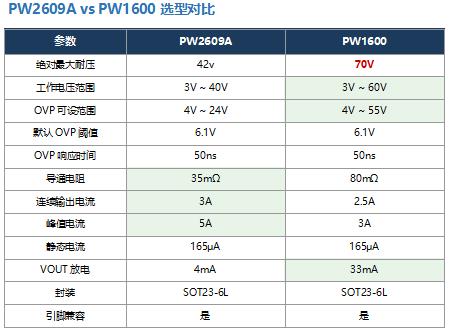

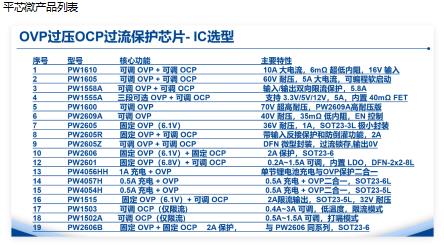

****选型建议：****5V~24V输入系统（USB-C、5V/9V/12V/20V适配器）首选PW2609A，35mΩ超低内阻+3A大电流；48V/60V工业系统、电动车电池组选PW1600，70V耐压+55V OVP设定范围。两款芯片引脚完全兼容，可共用PCB设计。
典型应用场景
PW2609A适用场景（42v耐压）：
USB-C PD充电器输入保护（5V/9V/12V/15V/20V）
5V/12V/24V直流电源适配器过压保护
汽车12V系统车载设备输入保护
电子烟过压保护
行车记录仪/车载摄像头12V输入保护
IoT网关/路由器12V~24V输入保护
PW1600适用场景（70V耐压）：
48V工业电源/通信电源输入保护
60V电动车/电动滑板车电池组过压保护
大功率LED驱动电源过压保护
太阳能逆变器/储能系统输入保护
PoE（以太网供电）48V输入保护
电动工具电池组过压保护
PCB设计建议
-
输入电容CIN（1μF）尽量靠近芯片VIN引脚（Pin4）放置
-
输出电容COUT（1μF）尽量靠近芯片VOUT引脚（Pin3）放置
-
VCC脚（Pin5）与VIN脚（Pin4）短接，并共用CIN电容
-
OVP分压电阻R1/R2尽量靠近VOVP引脚（Pin1），走线远离功率路径
-
高浪涌应用建议在VIN端加TVS二极管（如P6KE系列）作为二级保护
-
GND走线尽量粗，确保低阻抗回流路径
总结
PW2609A和PW1600是平芯微针对高耐压OVP保护市场推出的两款核心产品。PW2609A以42v耐压+35mΩ超低内阻+3A大电流覆盖5V~24V主流输入系统；PW1600以70V超高耐压+55V OVP设定范围覆盖48V/60V工业和电动车应用。两款芯片均采用SOT23-6L小封装，50ns超快响应，引脚完全兼容可互换，外围仅需2颗电容（默认6.1V方案）或加2颗电阻（自定义OVP阈值），是替代传统TVS+保险丝方案的最佳选择。
