exsi系统使用storcli重组raid阵列（不停机）

注意：不是不停虚拟机，只是不停esxi系统。以下操作需要把全部虚拟机迁移备份到别的存储设备并挂载到exsi并重新运行。好处就是不需要一次性全部虚拟机都停了。

起因：以前同事扩容的两块硬盘没有加到raid5里面，应该是直接插入了6，7两块硬盘就直接用esxi向现有VMFS扩容，所以我现在只能备份后重组raid了，本来想重组raid6的，结果raid卡PERC H330不支持，因为只有一台机，只能说弄个raid5灾备盘，区别就是实际还是只能坏一块盘，但是坏了后会用热备盘自动修复，最重要是，运气不好在自动重组过程坏了，如果只有一台机，数据比较重要还是要用raid6。

c 复制代码

32:0      0 Onln   0 446.625 GB  	← 属于DG 0
32:1      1 Onln   0 446.625 GB  	← 属于DG 0
32:2      2 Onln   1   3.637 TB  	← 属于DG 1
32:3      3 Onln   1   3.637 TB  	← 属于DG 1
32:4      4 Onln   1   3.637 TB  	← 属于DG 1
32:5      5 Onln   1   3.637 TB 	← 属于DG 1
32:6      6 JBOD   -   3.638 TB  	← 无DG
32:7      7 JBOD   -   3.638 TB  	← 无DG

1、基本概念

物理磁盘 (Physical Drives)

↓

驱动器组 (Drive Group - DG) ← 物理磁盘的逻辑分组（raid）

↓

虚拟驱动器 (Virtual Drive - VD) ← 操作系统看到的"硬盘"（分区）

↓

分区和文件系统

状态全称中文含义

Onln Online 在线磁盘在线，正常工作

Offln Offline 离线磁盘离线，不可用

UGood Unconfigured Good 未配置好盘磁盘正常但未配置到RAID

UBad Unconfigured Bad 未配置坏盘磁盘损坏，未配置

DHS Dedicated Hot Spare 专用热备专用于特定阵列的热备盘

GHS Global Hot Spare 全局热备可用于所有阵列的热备盘

JBOD Just a Bunch Of Disks 直通模式磁盘直通给操作系统

Rbld Rebuild 重建中正在重建数据

Sntze Sanitize 安全擦除正在进行安全擦除

1、查看物理磁盘信息

bash 复制代码

./storcli64  /c0 show
./storcli64  /c0 /eall /sall show

0/0   RAID1 Optl  RW     Yes     NRWTD -   OFF 446.625 GB  ← VD 0 基于 DG 0
1/1   RAID5 Optl  RW     Yes     NRWTD -   OFF  10.914 TB  ← VD 1 基于 DG 1

32:0      0 Onln   0 446.625 GB  	← 属于DG 0
32:1      1 Onln   0 446.625 GB  	← 属于DG 0
32:2      2 Onln   1   3.637 TB  	← 属于DG 1
32:3      3 Onln   1   3.637 TB  	← 属于DG 1
32:4      4 Onln   1   3.637 TB  	← 属于DG 1
32:5      5 Onln   1   3.637 TB 	← 属于DG 1
32:6      6 JBOD   -   3.638 TB  	← 无DG
32:7      7 JBOD   -   3.638 TB  	← 无DG

2、删除现有RAID配置

bash 复制代码

1、当前虚拟驱动器列表:"
./storcli64 /c0/vall show
···
Controller = 0
···
DG/VD TYPE  State Access Consist Cache Cac sCC       Size Name
---------------------------------------------------------------------
0/0   RAID1 Optl  RW     Yes     NRWTD -   OFF 446.625 GB
1/1   RAID5 Optl  RW     Yes     NRWTD -   OFF  14.552 TB RAID5_DATA
···
2、删除虚拟驱动器VD1，也就是原来的raid5阵列，c0是Controller = 0，v1是VD编号（别照抄，看好执行！！）
./storcli64 /c0/v1 delete force
3. 验证删除结果
./storcli64 /c0/vall show
4. 重置RAID5相关的磁盘状态/修改jbod模式为UG模式:
./storcli64 /c0/e32/s2 set good force
./storcli64 /c0/e32/s3 set good force
./storcli64 /c0/e32/s4 set good force
./storcli64 /c0/e32/s5 set good force
./storcli64 /c0/e32/s6 set good force
./storcli64 /c0/e32/s7 set good force

3、创建RAID5阵列

bash 复制代码

1、检查要使用的磁盘状态是否为UGood	:
./storcli64 /c0/e32/sall show | grep -E "32:[2-7]"
2、创建raid5（参数自己改）
./storcli64 /c0 add vd r5 name=RAID5_DATA drives=32:2,32:3,32:4,32:5,32:6 strip=64 wt direct AfterVd=0
3、7号盘做热备
./storcli64 /c0/e32/s7 add hotsparedrive
4、查看物理磁盘信息
./storcli64  /c0 show
---------------------------------------------------------------------
DG/VD TYPE  State Access Consist Cache Cac sCC       Size Name
---------------------------------------------------------------------
0/0   RAID1 Optl  RW     Yes     NRWTD -   OFF 446.625 GB
1/1   RAID5 Optl  RW     Yes     NRWTD -   OFF  14.552 TB RAID5_DATA
---------------------------------------------------------------------
------------------------------------------------------------------------------
EID:Slt DID State DG       Size Intf Med SED PI SeSz Model            Sp Type
------------------------------------------------------------------------------
32:0      0 Onln   0 446.625 GB SATA SSD N   N  512B HFS480G3H2X069N  U  -
32:1      1 Onln   0 446.625 GB SATA SSD N   N  512B HFS480G3H2X069N  U  -
32:2      2 Onln   1   3.637 TB SAS  HDD N   N  512B ST4000NM017A     U  -
32:3      3 Onln   1   3.637 TB SAS  HDD N   N  512B ST4000NM017A     U  -
32:4      4 Onln   1   3.637 TB SAS  HDD N   N  512B ST4000NM017A     U  -
32:5      5 Onln   1   3.637 TB SAS  HDD N   N  512B ST4000NM017A     U  -
32:6      6 Onln   1   3.637 TB SAS  HDD N   N  512B ST4000NM001B     U  -
32:7      7 GHS    -   3.637 TB SAS  HDD N   N  512B ST4000NM001B     U  -
------------------------------------------------------------------------------

4、查看后台初始化时间（Not in progress表示结束），没结束也能用

bash 复制代码

./storcli64 /c0/v1 show all | grep -E "State|Init"
./storcli64 /c0/v1 show bgi
./storcli64 /c0/e32/sall show rebuild
./storcli64 /c0/vall show migrate
-----------------------------------------------------------
VD Operation Progress% Status          Estimated Time Left
-----------------------------------------------------------
 0 Migrate   -         Not in progress -
 1 Migrate   -         Not in progress -
-----------------------------------------------------------

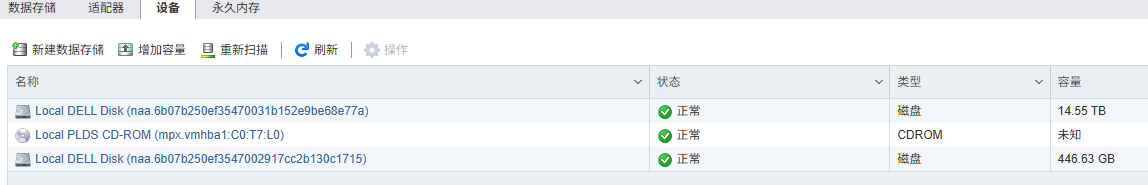

5、重新扫描存储设备

bash 复制代码

esxcli storage core adapter rescan --all

常见问题1：重组raid后文件系统未发现磁盘，无法扫描到raid阵列

原因：虚拟机的CD/DVD 驱动器仍然暂用旧设备的路径，一直没没改

1、重启应该可以解决问题

2、全部换成新路径

排查命令：

bash 复制代码

esxcli storage core device list | grep -E "Display Name|Size"
   Display Name: Local DELL Disk (naa.6b07b250ef3547002917cc4e15240023)
   Has Settable Display Name: true
   Size: 11444736
   Queue Full Sample Size: 0
   Display Name: Local SEAGATE Disk (naa.5000c500f8d79397)
   Has Settable Display Name: true
   Size: 3815447
   Queue Full Sample Size: 0
   Display Name: Local PLDS CD-ROM (mpx.vmhba1:C0:T7:L0)
   Has Settable Display Name: false
   Size: 0
   Queue Full Sample Size: 0
   Display Name: Local SEAGATE Disk (naa.5000c500f8d79c7f)
   Has Settable Display Name: true
   Size: 3815447
   Queue Full Sample Size: 0
   Display Name: Local DELL Disk (naa.6b07b250ef3547002917cc2b130c1715)
   Has Settable Display Name: true
   Size: 457344
   Queue Full Sample Size: 0
esxcli storage core device world list -d naa.6b07b250ef3547002917cc4e15240023
Device                                World ID  Open Count  World Name
------------------------------------  --------  ----------  ----------
naa.6b07b250ef3547002917cc4e15240023   3551822           1  vmm0:服务器03
naa.6b07b250ef3547002917cc4e15240023   4000447           1  vmm0:服务转发
naa.6b07b250ef3547002917cc4e15240023   4688909           1  vmm0:Linux_Test1(CF)
naa.6b07b250ef3547002917cc4e15240023   6434891           1  vmm0:Qwen3-0.6B
