智能校园一卡通系统集成方案
一、系统总体架构
`┌─────────────────────────────────────────────────┐
│ 智慧校园大平台（第三方） │
│ （宿管系统 / 教务系统 / OA系统） │
└──────────────────────┬──────────────────────────┘
│ SDK / API 对接
┌──────────────────────▼──────────────────────────┐
│ 一卡通系统服务器 DA-local-service │
│ （门禁 + 考勤 + 闸机 + 梯控 统一管理） │
├──────────┬──────────┬──────────┬────────────────┤
│ 出入口 │ 门禁考勤 │ 电梯梯控 │ 智能闸机 │
│ 管理中心 │ 子系统 │ 子系统 │ 子系统 │
└──────────┴──────────┴──────────┴────────────────┘
`核心逻辑：一套服务器 + 一套数据库 + 四套前端设备，统一发卡、统一授权、统一管理。
二、各子系统方案设计
子系统一：一卡通出入口管理中心
| 组件 | 型号 | 部署说明 |
|---|---|---|
| 服务器 | DA-local-service | 部署在学校机房/弱电间，Windows Server 系统，管理全部子系统 |
| 人像采集器 | USB 1080P 抓拍机 | 部署在发卡处，现场采集人脸照片，写入 IC 卡 |
| IC卡发卡器 | DAIC-YKT-FKQ | 连接服务器，写入卡号+人脸+权限 |
| 一卡通软件 | DAIC-YKT-SF | 核心管理平台，含发卡、授权、查询、报表 |
功能： 所有卡片在此统一发行，人脸照片与卡号绑定，权限（能过哪个门、哪层电梯、哪个闸机）在此统一下发。
子系统二：智慧校园大平台对接
| 项目 | 说明 |
|---|---|
| 对接方式 | 多奥提供 SDK，由校方或第三方开发商调用 |
| 对接内容 | 人员信息同步、权限下发、考勤数据回传、宿管数据联动 |
| 责任边界 | 多奥负责接口文档+技术支持，开发工作由校方/第三方完成 |
关键设计：SDK 对接不侵入校方现有系统，数据双向同步------人员从教务系统导入一卡通，考勤结果回传教务系统。
子系统三：电梯门禁外呼（乘梯前控制）
师生到达电梯厅 → 在外呼人脸识别器刷脸/刷卡/扫码
↓
外呼控制器验证权限
↓
验证通过 → 外呼按钮解除管制 → 师生可呼叫电梯
↓
验证失败 → 外呼按钮不可用 → 无法呼叫电梯
解决什么问题： 没权限的人不能叫电梯，防止外来人员随意乘梯到宿舍区。
| 组件 | 型号 | 部署位置 | 作用 |
|---|---|---|---|
| 人脸识别器（外挂） | DADT-LCS | 电梯厅外呼面板旁 | 识别面部，判断是否有权乘梯 |
| 梯控刷卡模组（嵌入） | DADT-MJ-RW | 嵌入电梯外呼板 | 刷卡验证 |
| 电梯门禁控制器 | DADT-LCL | 电梯轿顶/机房 | 接收信号，控制电梯是否响应外呼 |
| 梯控机箱电源 | DADT-COC | 电梯机房 | 供电 |
工作流程：
`人到电梯厅 → 人脸识别/刷卡 → 控制器验证权限 → 有权则电梯响应外呼 → 无权则外呼锁定
`子系统四：智能电梯控制系统（轿厢内控制）
电梯到达 → 师生进入轿厢
↓
在轿厢内人脸识别器刷脸/刷卡/扫码
↓
梯控控制器验证楼层权限 → 自动点亮对应楼层按钮
↓
电梯运行至授权楼层
↓
乘梯记录上传平台
解决什么问题： 进了轿厢后，没权限的人按不了楼层，只能到达被授权的楼层。

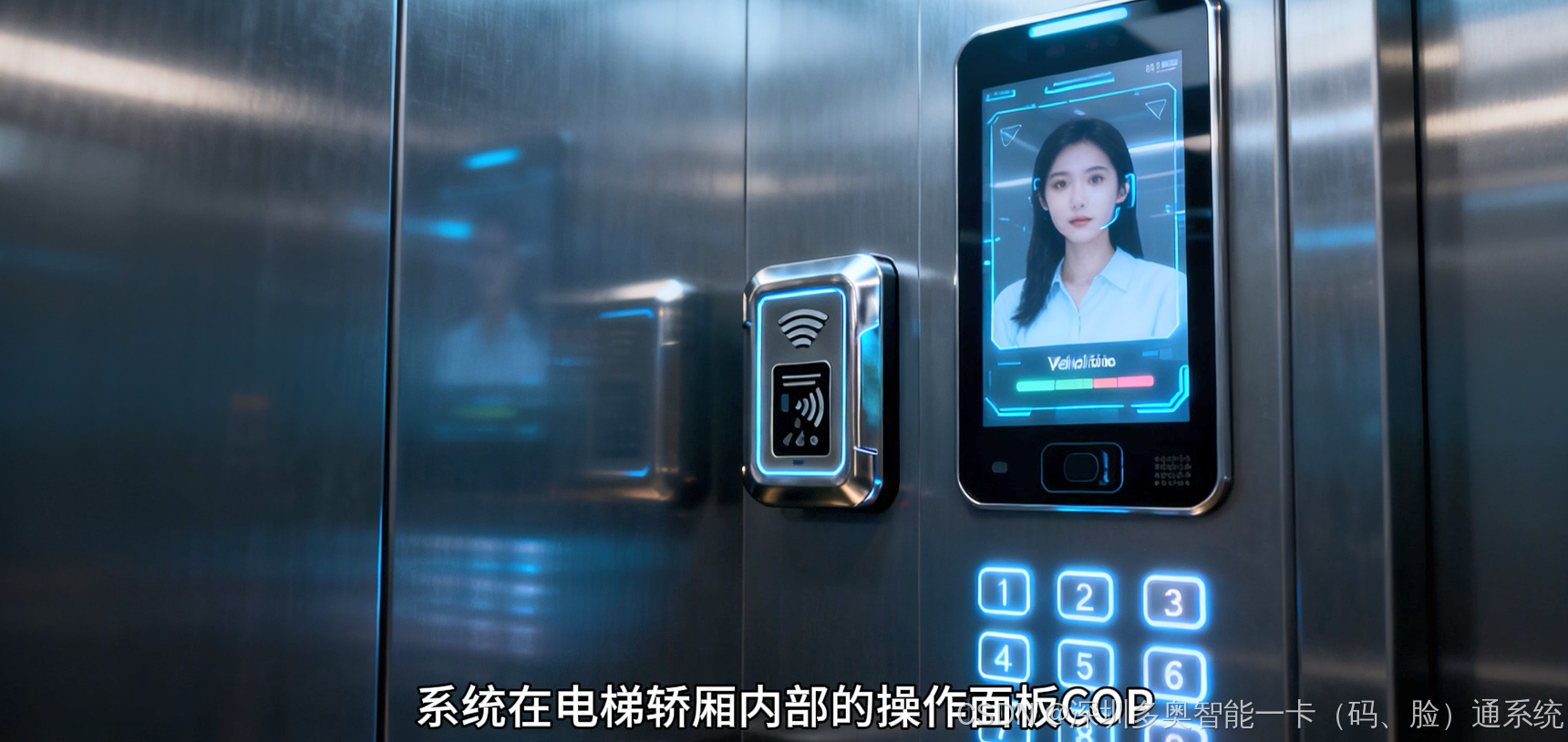

| 组件 | 型号 | 部署位置 | 作用 |
|---|---|---|---|
| 梯控控制器 | DADT-ZK-MB（含ARM板+电源+托板+机箱） | 电梯轿顶 | 核心控制，接收读卡/人脸信号，控制楼层按钮 |
| 梯控扩展板 | DADT-KZ-16 | 轿顶 | 多楼层扩展，16层以内够用 |
| 人脸识别器 | DADT-HA-FACE | 轿厢内天花板 | 轿厢内二次验证 |
| IC卡读卡器 | DADT-TK-RW | 轿厢操作面板旁 | 刷卡选层 |
| 梯控安装包 | DADT-XC | 软件 | 部署配置工具 |
| 梯控软件 | DAIC-TK-SF | 服务器端 | 楼层权限配置、日志查询 |
工作流程：
`进轿厢 → 刷卡/人脸识别 → 控制器验证 → 授权楼层按钮点亮 → 到达授权层后自动开门
`两套系统的区别：
| 子系统三（外呼） | 子系统四（轿厢内） | |
|---|---|---|
| 控制阶段 | 叫电梯之前 | 进电梯之后 |
| 目的 | 防外人叫梯 | 防外人到非授权楼层 |
| 是否必须 | 宿舍区建议装 | 宿舍区必须装 |
子系统五：闸机设备（人行通道）
定位：只管进，红外出，带召梯功能
师生在闸机处刷脸/刷卡/扫码验证通过
↓
闸机开门，师生进入
↓
召梯控制器检测通行信号
↓
自动呼叫电梯至当前楼层
↓
师生乘梯至目标楼层
| 组件 | 型号 | 部署位置 | 作用 |
|---|---|---|---|
| 单/双机芯摆闸 | DAIC-TD-DBZ | 校门/宿舍楼入口 | 人员通行控制，单芯=单向，双芯=双向 |
| 立柱型人脸门禁一体机 | DAIC-TD-AIRW | 闸机旁/替代闸机 | 人脸+刷卡+二维码三合一通行 |
| 闸机嵌入式门禁一体机 | DAIC-TD-RW | 嵌入闸机箱体 | 刷卡/人脸验证，驱动闸机开合 |
| 召梯控制器 | DAIC-TD-MB | 闸机旁 | 刷卡/人脸过闸后，自动呼梯到1楼（非智能派梯，只是联动呼梯） |
| 通道闸机PLC | DAIC-TD-PLC | 闸机内部 | 闸机动作控制核心 |
工作流程：
`人到闸机 → 人脸/刷卡/二维码 → 验证通过 → 闸机打开 → 同步触发召梯 → 人进楼 → 电梯已在1楼等候
`召梯逻辑说明： 清单明确写了"不是闸机智能派梯"，所以召梯控制器只做一件事------过闸后自动呼叫最近的空闲电梯到1楼，不做楼层分配。
师生在闸机处刷脸/刷卡/扫码验证通过
↓
闸机开门，师生进入
↓
召梯控制器检测到通行信号
↓
自动呼叫电梯至当前楼层
↓
师生乘梯至目标楼层
子系统六：智能门禁
| 组件 | 型号 | 部署位置 | 作用 |
|---|---|---|---|
| 门禁控制器 | DAIC-MJ-MB | 每扇门的弱电箱/门旁 | 接收验证信号，控制锁开关 |
| 门禁读头 | DAIC-MJ-RW | 门旁 | 刷卡/人脸采集 |
| 门禁软件 | DAIC-MJ-SF | 服务器 | 权限管理、开门记录、远程控制 |
缺件提醒：门禁必须配电控锁/磁力锁 + 出门按钮 + 门磁，清单未列，方案里必须补上。
子系统七：智能考勤
| 组件 | 型号 | 部署位置 | 作用 |
|---|---|---|---|
| 人脸门禁考勤一体机 | DAIC-KQ-MB | 教室/图书馆/宿舍门口 | 刷脸即考勤，同时兼做门禁 |
| 考勤软件 | DAIC-KQ-SF | 服务器 | 排班、统计、报表、异常标记 |
设计要点：考勤机和门禁用同一台设备，数据统一回传服务器，不需要单独布线。
子系统八：梯控辅材
| 组件 | 规格 | 用途 |
|---|---|---|
| 电梯专用无线网桥 | 国优品牌 | 电梯轿厢与机房之间通信（替代随行电缆，降低施工难度） |
| 网线/信号线 | 国标6类 | 全部子系统布线 |
| 排插 | 九孔+五孔各3个/点位 | 现场供电 |
| 耗材 | --- | 扎带、标签、螺丝等 |
三、网络拓扑方案
` [智慧校园大平台]
│ API/SDK
▼
┌─────────────────┐
│ 一卡通服务器 │ ← 校园内网/专网
│ DA-local-service│
└────────┬────────┘
│
┌──────────┼──────────┐
▼ ▼ ▼
┌─────────┐ ┌─────────┐ ┌─────────┐
│ 门禁/考勤 │ │ 闸机通道 │ │ 电梯梯控 │
│ 子网 │ │ 子网 │ │ 子网 │
└─────────┘ └─────────┘ └─────────┘
│
电梯专用无线网桥
（轿厢 ↔ 机房）
`网络原则：
- 服务器到各子系统走校园内网，VLAN 隔离
智能校园一卡通系统集成方案摘要：
本方案构建了一套高度集成的智慧校园一卡通系统，采用"1+4"架构（1套服务器+4个子系统），实现门禁、考勤、梯控、闸机的统一管理。系统通过DA-local-service服务器集中管理发卡、授权和数据，支持人脸/IC卡双认证模式。关键子系统包括：电梯内外双控系统（外呼拦截+轿厢层控）、三合一智能闸机（集成召梯功能）、门禁考勤一体化设备，所有子系统通过校园专网互联，支持与教务系统等第三方平台SDK对接。方案特别强调电梯控制的分级管理（宿舍区强制安装内外双控），并通过无线网桥技术简化电梯通信布线。系统具备统一权限管理、数据双向同步、设备联动控制三大核心能力，实现"一人一卡一脸"的全场景智能化管理。

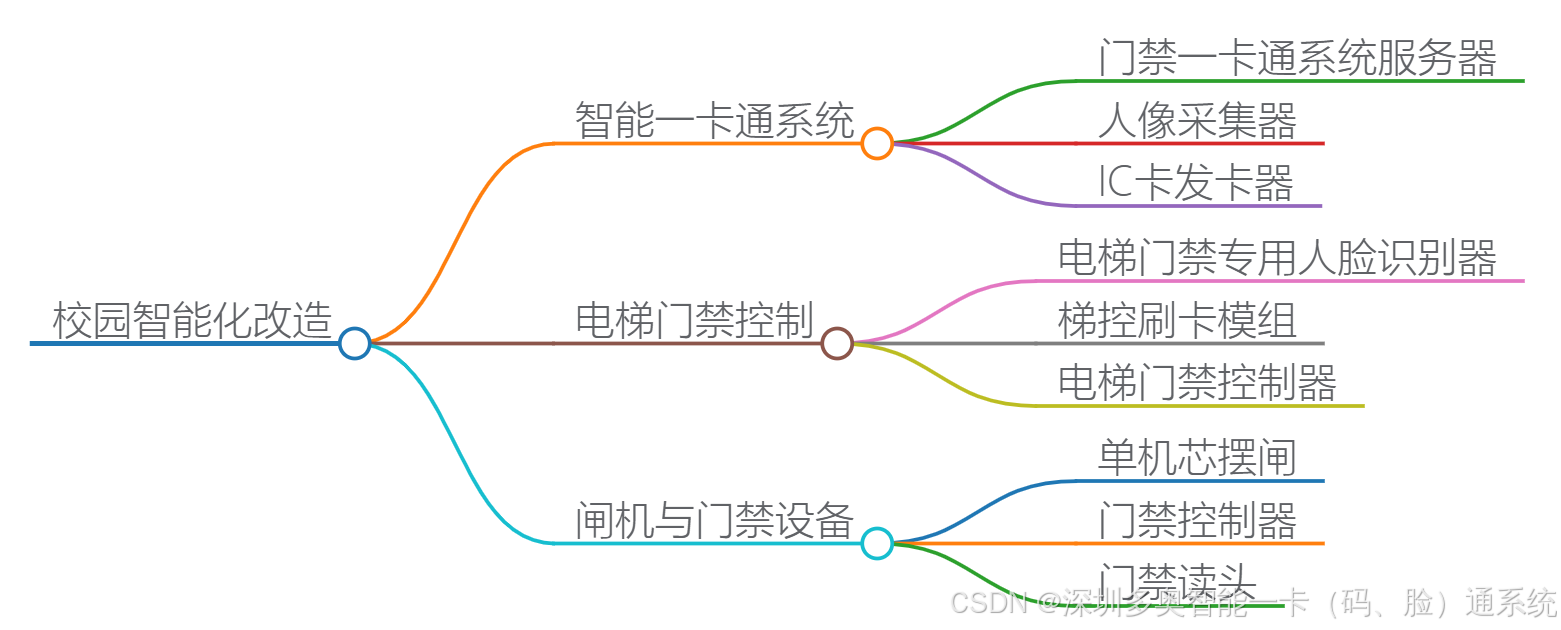

📋 清单核心内容
一、智能校园一卡通系统出入口管理中心
- 门禁一卡通系统服务器、人像采集器、IC 卡发卡器、智能一卡通系统软件
二、智慧校园大平台对接
- SDK 对接服务（多奥提供 SDK 并协助对接宿管系统或第三方系统）
三、电梯门禁外呼
- 电梯门禁专用人脸识别器、梯控刷卡模组、电梯门禁控制器、梯控专用机箱电源
四、智能电梯控制系统
- 梯控控制器（含 ARM 板、电源、托板、机箱）、梯控扩展板、人脸电梯门禁识别器、电梯 IC 卡读卡器、人脸识别梯控安装包、梯控软件
五、闸机设备（只管进，红外出，带召梯功能）
- 单机芯摆闸、双机芯摆闸、立柱型人脸识别门禁一体机、闸机嵌入式门禁一体机、召梯控制器、通道闸机 PLC
六、智能门禁
- 门禁控制器、门禁读头、门禁软件
七、智能考勤
- 人脸门禁考勤一体机、考勤软件
八、梯控一卡通辅材
- 电梯专用无线网桥、网线信号线、排插、耗材
┌──────────────────────────────────────────────────────────────────┐
│ 智能校园一卡通系统出入口管理中心 │
│ ┌────────────────────┐ ┌──────────────┐ ┌──────────────────┐ │
│ │一卡通系统服务器 │ │一卡通系统软件 │ │ 人像采集器 │ │
│ │DA-local-service │ │ DAIC-YKT-SF │ │ 1080P USB │ │
│ └────────────────────┘ └──────────────┘ └──────────────────┘ │
├──────────────────────────────────────────────────────────────────┤
│ 智慧校园大平台对接 │
│ 多奥提供SDK，协助宿管系统/第三方系统对接 │
├──────────────────────────────────────────────────────────────────┤
│ TCP/IP 网络层 │
├─────────┬──────────┬──────────┬──────────┬──────────┬───────────┤
│门禁系统 │考勤系统 │闸机系统 │电梯外呼 │电梯梯控 │梯控一卡通 │
│控制器 │一体机 │摆闸PLC │人脸识别 │控制器 │辅材配置 │
└─────────┴──────────┴──────────┴──────────┴──────────┴───────────┘
