一、引言
iPad 凭借便携性与生产力优势，成为移动办公主力设备，但传统蓝牙键盘存在延迟、续航焦虑，普通有线方案又无法兼顾充电与 OTG 拓展。LDR6020P作为乐得瑞推出的 USB PD3.1 全集成协议控制 PMU 芯片，以高集成度与智能功率分配能力，完美解决 iPad 一体式皮套键盘的 "充电 + OTG + 数据传输" 三合一需求，重塑 iPad 移动办公体验。
二、LDR6020P 芯片核心特性

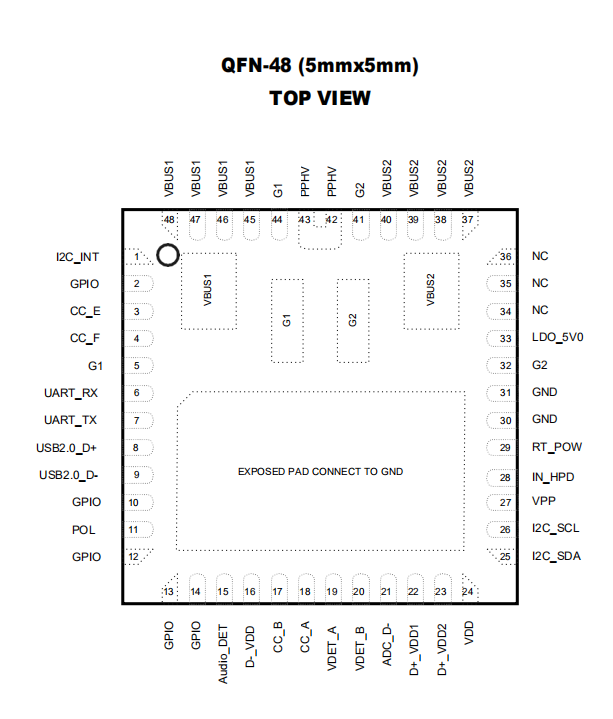

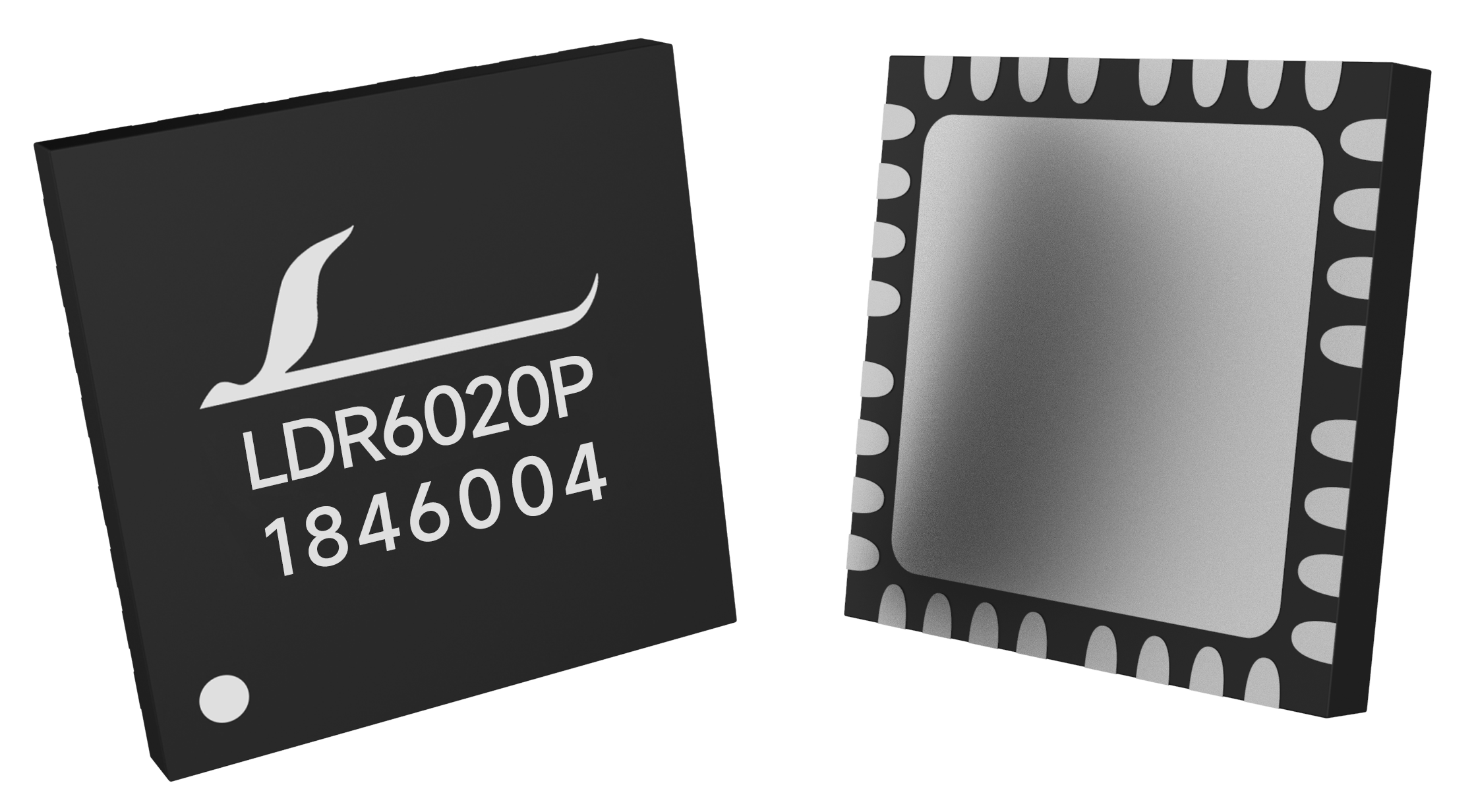

LDR6020P 采用 QFN-48（5×5mm）封装，基于 SIP 系统级封装技术，单芯片集成多重核心模块，外围电路极简，适配皮套键盘的轻薄设计需求。
全功能 Type-C 端口管理：内置 3 组 6 路 DRP CC 通道，支持双 C 口全功能盲插，自动识别 DFP（主机）/UFP（从机）角色，无需区分端口，即插即用。
高效电源管理：集成双路 20V/5A PMOS 与 5V LDO，最大支持 100W PD 快充，可直接为键盘电路及外设供电，无需额外 MOS 与 LDO，精简 BOM 成本。
OTG 与数据传输：搭载 USB2.0 Device 模块，支持 480Mbps 数据传输，兼容 HID 键盘、U 盘、鼠标等外设，满足 OTG 拓展需求。
智能功率分配：内置 16 位 RISC MCU，实时监测设备功率需求，动态平衡充电与数据传输功率，保障系统稳定。
三、iPad 一体式皮套键盘 OTG 应用痛点
传统 iPad 皮套键盘方案存在三大核心痛点，制约办公效率与使用体验：
充电与 OTG 冲突：iPad 单 Type-C 接口，传统方案充电时无法外接 U 盘、鼠标等 OTG 外设，外接外设时则无法为键盘或 iPad 充电。
角色切换复杂：普通协议芯片需手动配置主从模式，插拔外设时易出现识别失败、断连问题，影响使用连贯。
电路设计繁琐：传统方案需搭配协议芯片、外置 MOS、LDO 等多颗器件，占用皮套内部空间，增加设计复杂度与成本。
兼容性差：多数方案仅支持特定 iPad 机型或快充协议，无法适配全系列 USB-C 接口 iPad，且外设兼容性有限。
四、LDR6020P 在 iPad 皮套键盘 OTG 应用的技术方案

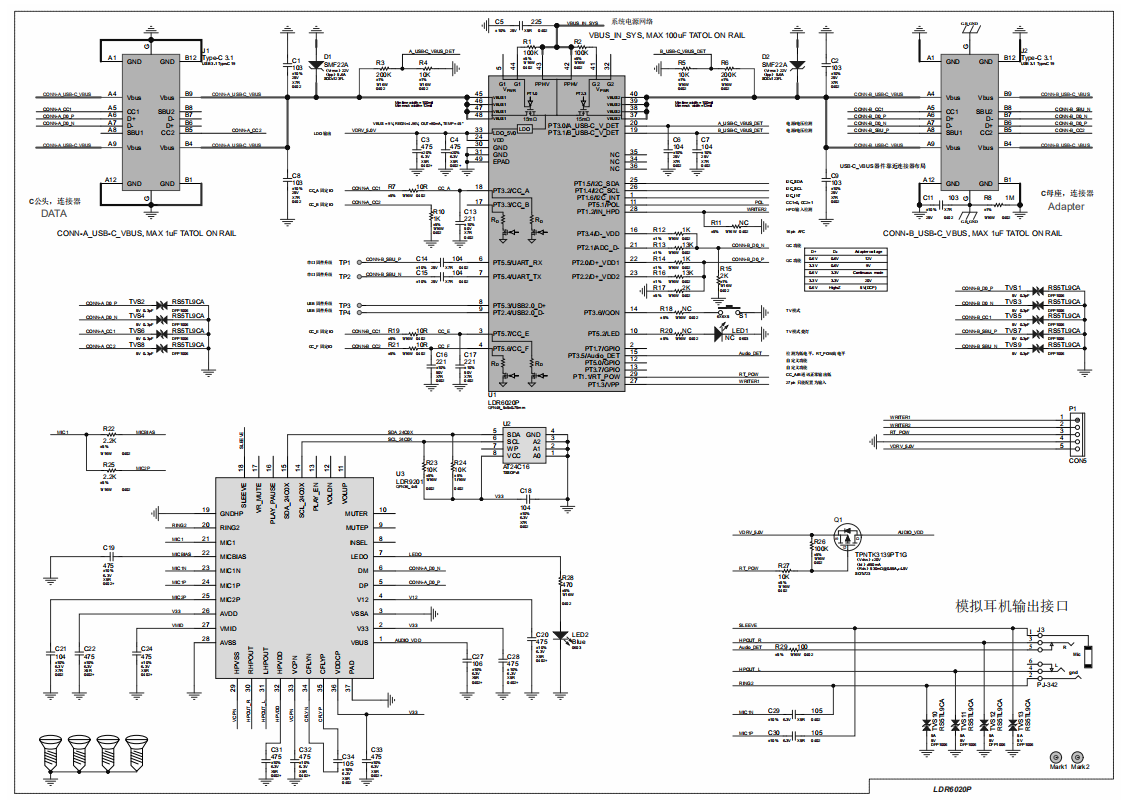

（一）硬件架构设计
基于 LDR6020P 的皮套键盘采用 "单芯片 + 双 Type-C 口" 架构，电路设计极简，核心连接逻辑如下：
端口配置：设置 2 个 Type-C 口 ------C1 口连接 iPad，C2 口为 OTG 拓展口（可插 U 盘、鼠标等）；LDR6020P 自动识别端口角色，支持盲插。
供电链路：iPad 通过 C1 口输入电力，经 LDR6020P 内置 PMOS 与 LDO，为键盘主控电路供电（5V/30mA）；OTG 模式下，芯片从 iPad 取电，通过 C2 口为外设供电。
数据链路：键盘数据通过 USB2.0 通道传输至 iPad；OTG 外设数据经 C2 口进入芯片，再通过 USB2.0 通道转发至 iPad，实现双向数据传输。
（二）核心工作模式
- 充电模式（UFP）
皮套键盘仅连接 iPad 时，LDR6020P 自动切换为 UFP 模式，接收 iPad 输出的 5V/15W 电力，通过内置 LDO 为键盘电路供电，同时支持 iPad 反向充电（如连接充电器时，可为 iPad 补电）。 - OTG 模式（DFP）
C2 口接入 U 盘、鼠标等外设时，芯片立即切换为 DFP 模式，从 iPad 获取电力为外设供电，同时通过 USB2.0 模块实现外设与 iPad 的数据传输，即插即用，无需驱动。 - 充电 + OTG 复合模式
办公场景下，键盘连接 iPad 且 C2 口接入外设时，LDR6020P 启动智能功率分配算法：优先保障键盘与外设供电（5V），剩余功率用于 iPad 充电；数据传输优先保障键盘 HID 数据稳定，兼顾外设文件传输，实现 "边充电、边打字、边传文件" 同步进行。
（三）智能功率分配机制
LDR6020P 内置动态功率分配算法，实时监测 iPad、键盘、外设的功率需求，自动调整功率分配比例，平衡充电效率与数据传输稳定性：
高负载场景：iPad 运行视频剪辑、大型文档等应用时，芯片优先保障 iPad 供电（最高 30W），降低外设传输速率，确保系统流畅。
高速传输场景：传输 4K 视频、大体积文档时，芯片降低充电功率（最低 5W），将带宽全部分配给 USB2.0 通道，实现 20MB/s 传输速度。
低功耗场景：待机或仅打字时，芯片自动降低整体功耗，延长 iPad 续航，功耗低至 5μA。
五、应用优势与实测效果
（一）核心应用优势

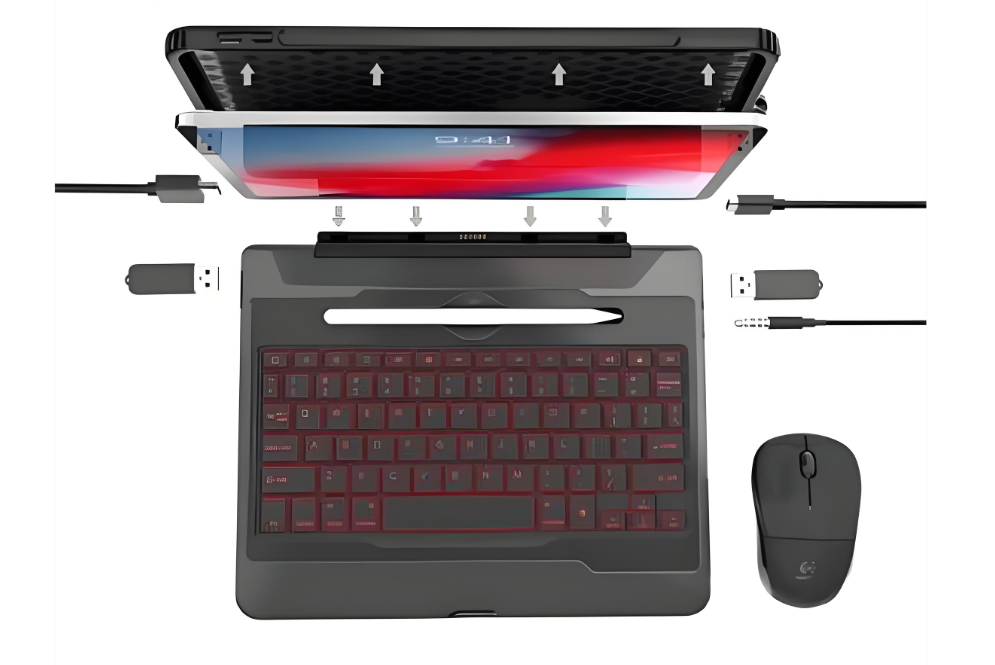

一体化极简体验：单芯片实现充电、OTG、数据传输三合一，无需额外转接器，一根线连接 iPad，兼顾键盘保护、输入与外设拓展。
低延迟稳定输入：有线连接摒弃蓝牙延迟，实测按键响应延迟低于 8ms，打字不丢帧、切屏不掉链，适配长时间办公场景。
广兼容性适配：支持 USB-C 接口全系列 iPad（iPad Pro、iPad Air 4/5 代、iPad 10 代），兼容 PD/QC/AFC 等主流快充协议，外设适配 U 盘、鼠标、读卡器等。
轻薄化低成本：高集成度芯片简化电路，减少外围器件，缩小 PCB 面积，适配皮套键盘轻薄设计，降低量产成本。
（二）实测效果
在某品牌 iPad 一体式皮套键盘中，基于 LDR6020P 方案实测数据如下：
充电效率：iPad 反向充电功率稳定 15W，键盘供电 5V/30mA，无发热异常。
OTG 性能：接入 U 盘传输 1GB 文件，速率稳定 18--20MB/s；连接鼠标、键盘，即插即用，无断连、卡顿问题。
稳定性：连续 72 小时复合模式（充电 + 打字 + U 盘传输）运行，无死机、重启现象，过温保护阈值 85℃，安全可靠。
六、结语
LDR6020P 以高集成度、智能功率分配与稳定的 OTG 拓展能力，彻底解决 iPad 一体式皮套键盘的充电与外设拓展痛点，实现 "保护 + 输入 + 充电 + OTG" 一体化体验。该方案不仅简化硬件设计、降低成本，更显著提升移动办公效率，是 iPad 外设领域极具竞争力的核心解决方案，为用户带来高效、便捷、稳定的全场景办公体验。
