1、探头
1）传统单晶探头
传统 A 型脉冲反射法超声探头的压电晶片是一个整体，一般为圆形或矩形，圆形晶片工程常用尺寸为6～25mm，矩形晶片尺寸一般为 6*6mm 及以上
2）相控阵探头
相控阵探头的压电晶片不是一个整体，而是由多个相互独立的小晶片组成阵列，每
个小晶片称为一个阵元，每个阵元都有独立的接头、激发电路且阵元之间彼此声绝缘。

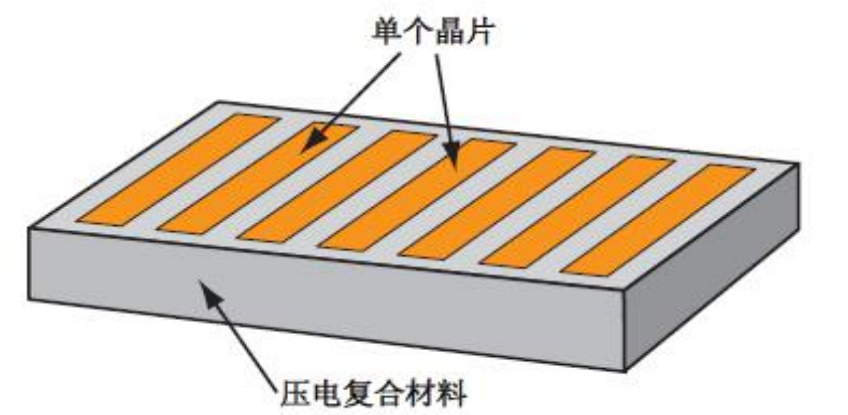

每个阵元相当于一个常规超声探头。如下图线阵探头（工程常用尺寸为 0.5*10mm，晶片间距为 0.4～1mm）

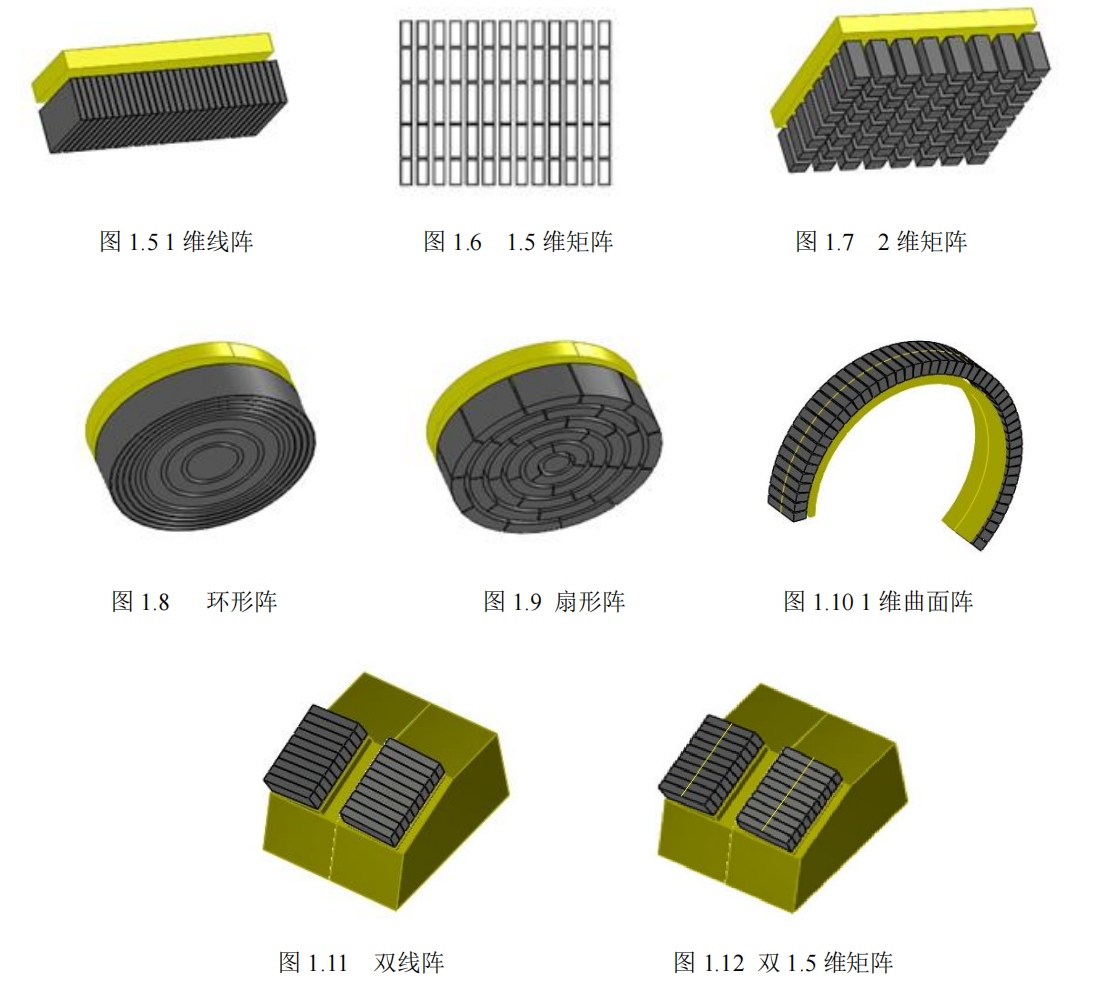

3）多种多样的相控阵超声探头
相控阵超声探头可以将若干个独立的阵元按照一定的排列方式组合成若干种阵列，比如：
- 1 维线阵
- 1.5 维矩阵
- 2 维矩阵
- 环形阵
- 扇形阵
- 1 维曲面阵
- 双线阵
- 双 1.5 维矩阵

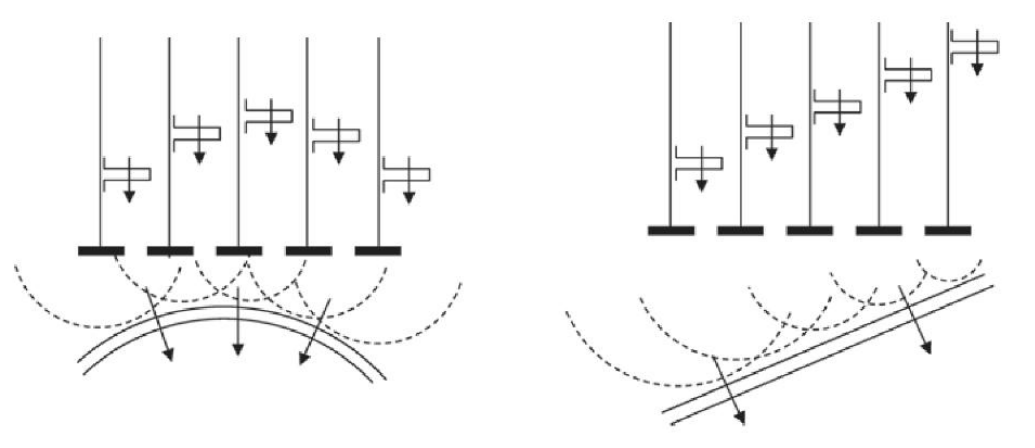

4）相控阵超声探头的聚焦和偏转

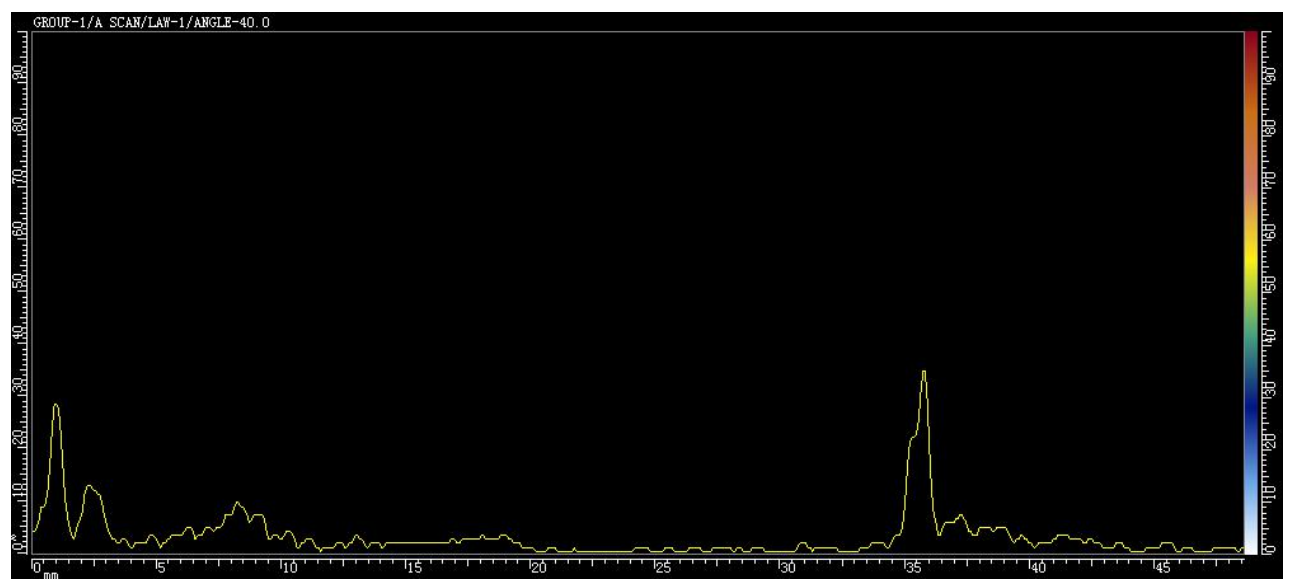

2、A型脉冲
传统超声 A 型脉冲反射法超声检测是将超声回波信号的幅度与传播时间的关系以直角坐标的形式显示出来，横坐标代表声波的传播时间，纵坐标代表信号幅度。

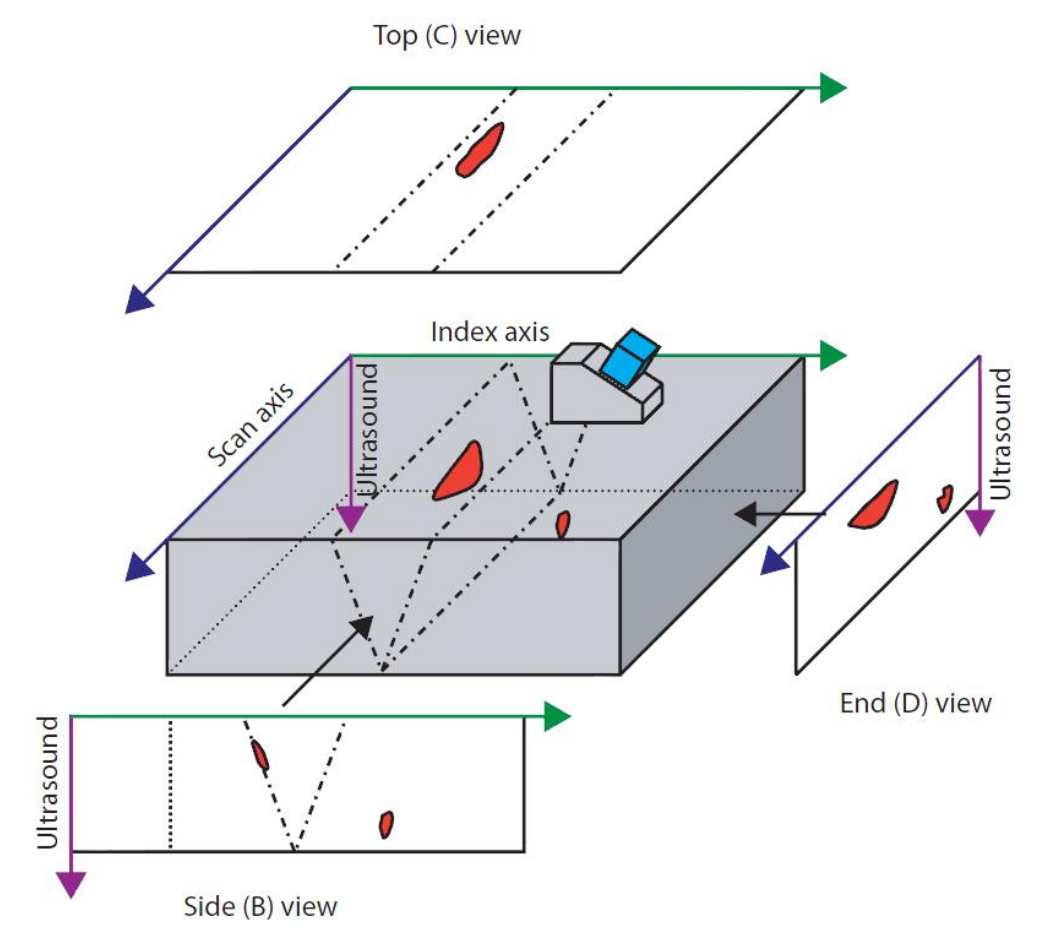

相控阵超声由多个A型脉冲组成，一次可以形成多个A扫数据，通过将多个A扫数据同时显示，可以形成B、C、D扫图视图，如下图所示：

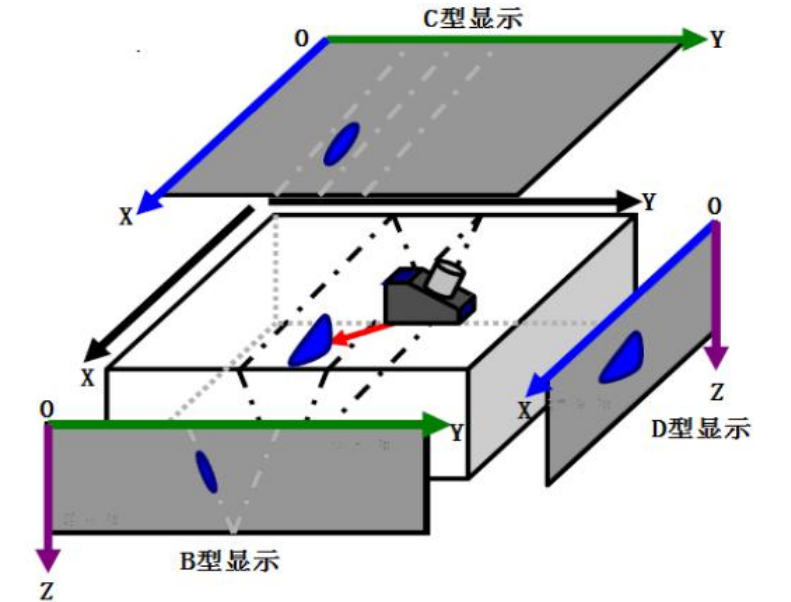

3、B、C、D扫视图
- B 型显示是与声束传播方向平行且与工件的测量表面垂直的剖面；
- D 型显示是与声束平面及测量表面都垂直的剖面；
- C 型显示则是工件的横断面，为了挑选出从某一深度回来的超声信号，要用一个电子
闸门，改变电子闸门延迟时间，就能测到物体在不同深度的横断面的图像

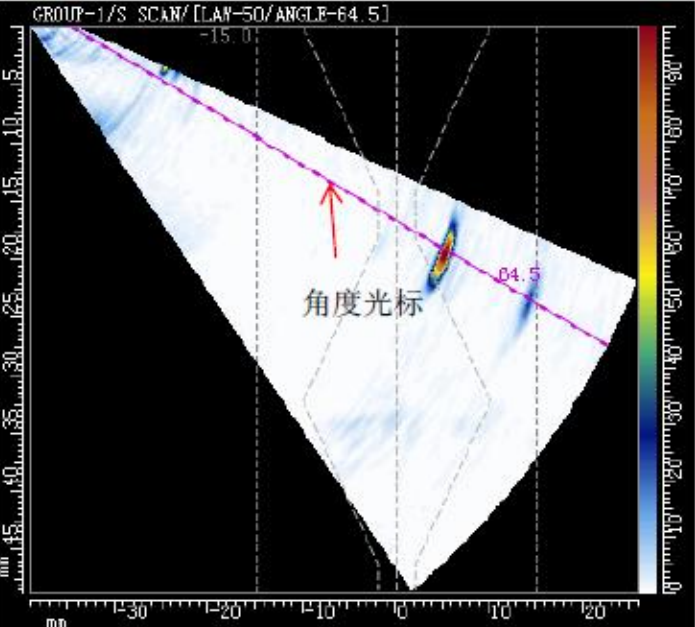

4、S 扫显示
相控阵超声检测最基础的成像方式是 S 型显示，即在某入射点形成一定角度的扇形扫查范围，又称扇形显示
