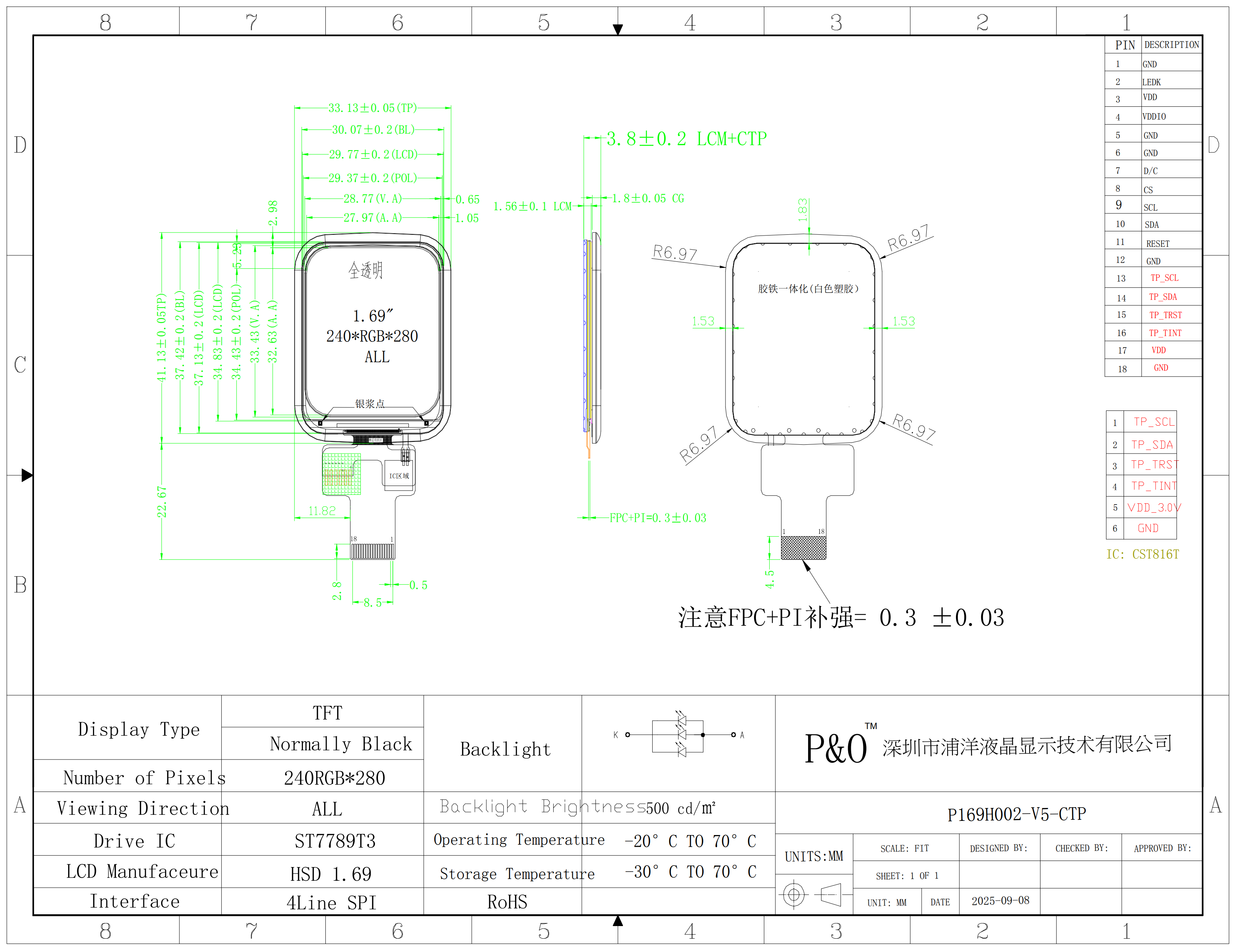

规格书
LCD引脚与GPIO引脚对应关系

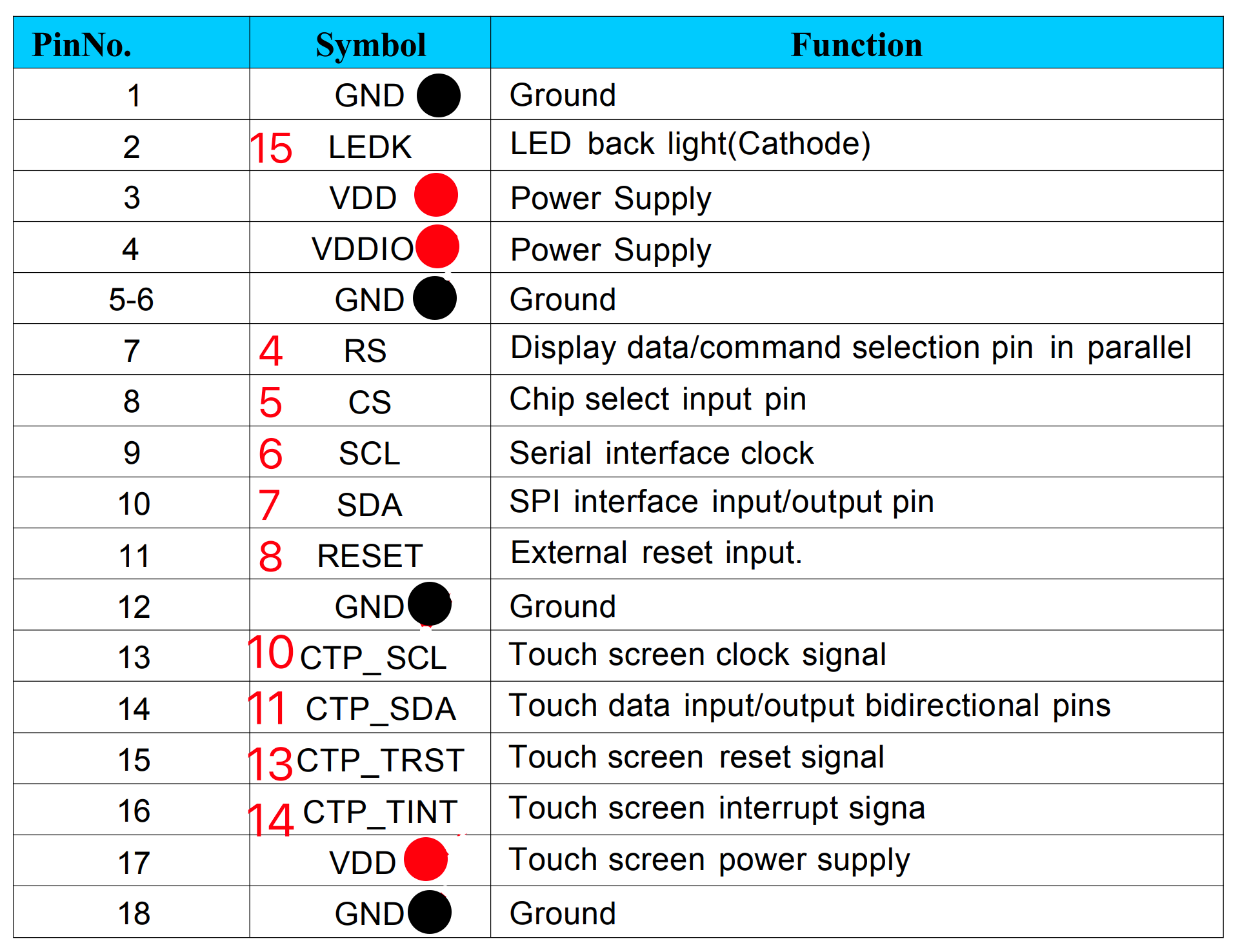

引脚对照表
| 引脚序号 | 标识符号 | 功能说明 | ESP32 引脚 | 补充备注 |
|---|---|---|---|---|
| 1 | GND | 接地 | GND | 公共地 |
| 2 | LEDK | 背光负极 | GPIO15 | 背光控制端 LCD_PWR/BL/BLK【 GPIO15】 |
| 3 | VDD | 供电电源 | 3.3V | 显示屏主电源 |
| 4 | VDDIO | 接口电源 | 3.3V | IO 口供电 |
| 5 | GND | 接地 | GND | 公共地 |
| 6 | GND | 接地 | GND | 公共地 |
| 7 | RS | 数据/命令选择 | GPIO4 | 等同于 DC，对应原定义 DC/CMD【 GPIO4】 |
| 8 | CS | 片选 | GPIO5 | LCD SPI 片选 CS/CE/NSS【 GPIO5】 |
| 9 | SCL | SPI 时钟 | GPIO6 | LCD SPI 时钟 CLK/SCL/SCK【GPIO6】 |
| 10 | SDA | SPI 串行数据输出 | GPIO7 | LCD SPI 主机数据输出 DIN/MOSI【 GPIO7】 |
| 11 | RESET | 复位 | GPIO8 | LCD 硬件复位 RESET/RST/RES【GPIO8】 |
| 12 | GND | 接地 | GND | 公共地 |
| 13 | CTP_SCL | 触摸 I2C 时钟 | GPIO10 | 电容触摸时钟线【 GPIO10】 |
| 14 | CTP_SDA | 触摸 I2C 数据 | GPIO11 | 电容触摸数据线【 GPIO11】 |
| 15 | CTP_TRST | 触摸复位 | GPIO13 | 触摸屏复位【GPIO13】 |
| 16 | CTP_TINT | 触摸中断 | GPIO14 | 触摸触发中断信号【GPIO14】 |
| 17 | VDD | 触摸供电 | 3.3V | 触摸屏电源 |
| 18 | GND | 接地 | GND | 公共地 |

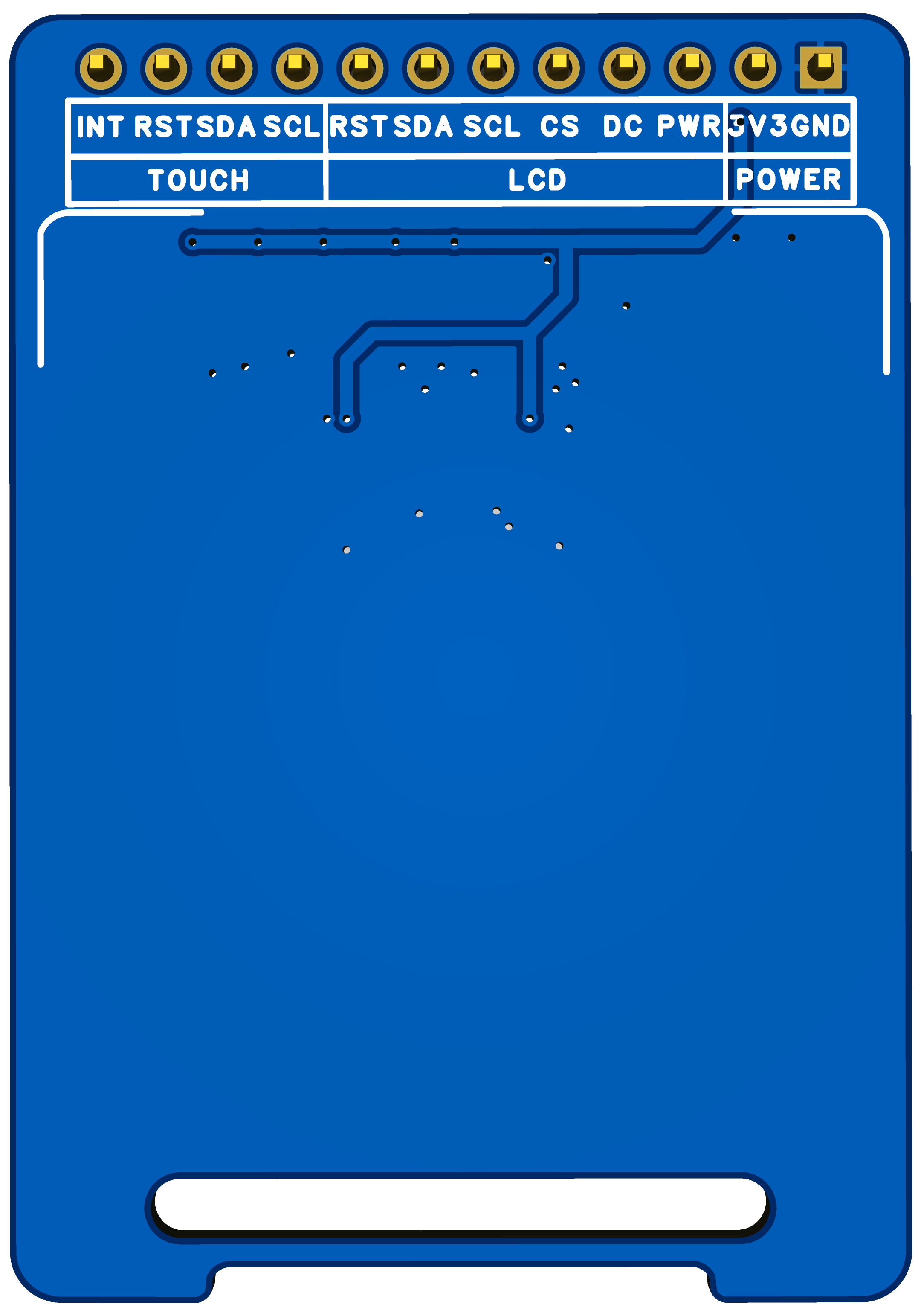

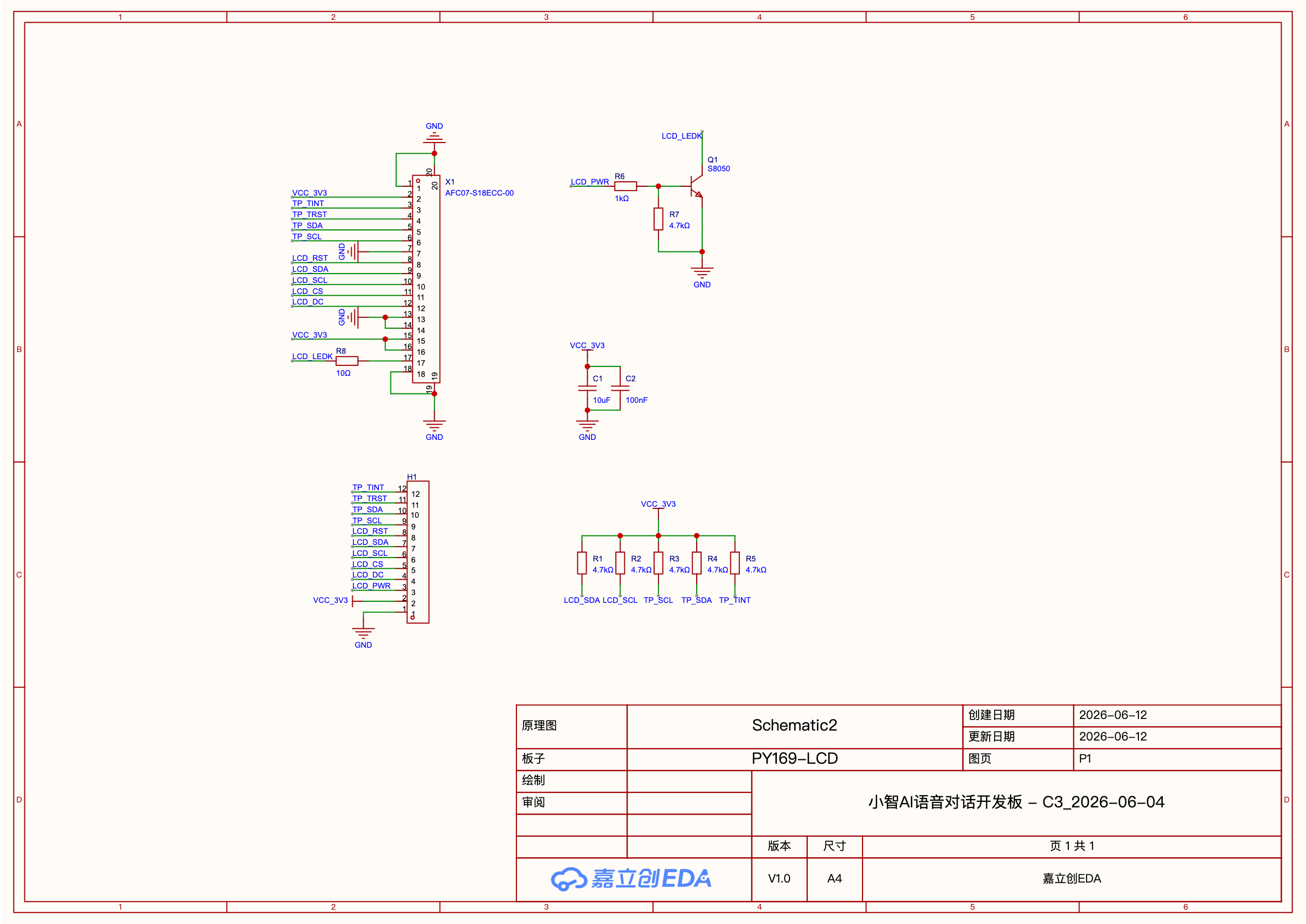

转接板
