【嵌入式 ARM 驱动开发】PWM 脉宽调制原理与 GT9147 电容触控屏驱动开发详解

在嵌入式系统开发中，PWM（脉宽调制） 与 触控屏（Touch Screen） 是非常核心的硬件外设。PWM 常用于电机调速、蜂鸣器控制以及屏幕背光亮度调节；而电容触控屏则是现代嵌入式人机交互（HMI）的标准配置。

本文将结合嵌入式 ARM 架构，详细讲解 PWM 的硬件工作原理以及电容触控屏（以正点原子 GT9147 芯片为例）的全套驱动开发流程。

●PWM 频率 ：控制信号周期的倒数。例如，周期 $T = 1\\text{ms}$ ，则 PWM 频率为 $1\\text{kHz}$ 。

●计数器时钟 (Counter Clock) ：决定计数器的递增速度。例如：计数器频率为 $1\\text{MHz}$ ，即每步计数耗时 $1\\mu\\text{s}$ 。

●占空比 (Duty Cycle) ：在一个周期内，高电平持续时间占总周期的百分比。

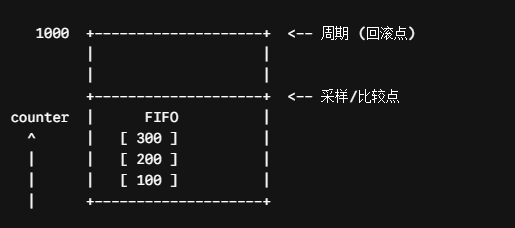

PWM 信号的生成依赖于计数器（Counter） 、周期寄存器（Period Register）和采样/比较寄存器（FIFO/Sample Register） 。

●周期寄存器（Period Register） ：决定 PWM 的周期/频率 。当计数器达到周期设定值（如 1000）时，计数器复位回滚，完成一个周期。

●采样寄存器（Sample Register / FIFO） ：决定 PWM 的占空比 。硬件将计数器的值与比较点（采样值，如 100、200、300）进行对比，触发引脚电平翻转。

PWM 输出引脚的逻辑电平取决于配置的极性：

●电阻屏 ：基于物理压感发生形变导致电阻改变，需要进行软件校准 。

●电容屏 ：基于人体感应电压/电荷微变，支持多点触控（Multi-touch） ，响应快且无需手动校准。

GT9147 是一款常用的电容触控芯片，支持最多 5 个触控点 同时检测。常见的 LCD 模块及其芯片 ID 示例：

●ALIENTEK 4.3寸屏幕：芯片 ID 0x14 (GT1158) 或 0x5D (GT9147)。

●芯片可通过 I2C 读取内部寄存器获取设备 ID（如 "9147"）、坐标数据（ $X, Y$ ）以及当前按下的触控点个数。

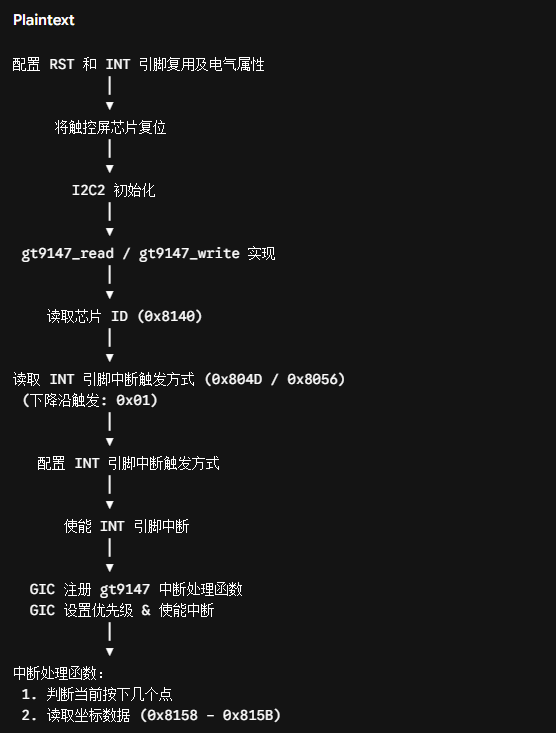

编写驱动时，需要遵循严格的初始化逻辑。流程图如下所示：

●配置 RST（复位引脚） 和 INT（中断引脚） 的 Multiplexing（复用功能）及 Pad 特性（如上下拉、驱动能力等）。

●通过控制 RST 引脚产生低电平脉冲，完成触控 IC 的硬件复位 。

●初始化 ARM 芯片的 I2C2 控制器。

●封装底层的 I2C 读写函数 gt9147_read() 与 gt9147_write()。

●读取寄存器 0x8140 开始的 4 个字节，校验返回值是否为 ASCII 字符字符串 "9147"。若读取正确，说明 I2C 通信正常。

●校验/配置中断触发模式（读取 0x804D / 0x8056 寄存器），通常设置为下降沿触发（0x01） 。

●配置 GPIO 引脚为中断输入模式。

●在 GIC（通用中断控制器） 中配置中断优先级、注册 gt9147 的中断服务函数（ISR），并使能该中断。

当用户触摸屏幕时，INT 引脚产生下降沿中断。在中断处理函数中：

1.读取状态寄存器，判断当前按下的触控点个数 。

2.依次读取触摸点的坐标数据（首点坐标起始地址为 0x8158 - 0x815B）。

3.换算得到真实的屏幕物理坐标 $(X, Y)$ ，并清除中断标志位。

本文介绍了嵌入式 ARM 开发中 PWM 占空比控制的底层逻辑，以及 GT9147 电容屏的中断+I2C 驱动设计思路。通过合理的极性配置及中断响应机制，不仅能精准控制外设，还能实现高效无阻塞的人机交互触控体验。
