五、存储测试工具 vdbench

一、概念

Vdbench 是 Oracle 开源 Java 编写的存储性能压测工具 ，支持裸块设备、文件系统、多客户端集群压测，可测 IOPS、带宽、延迟、数据校验，擅长模拟真实文件目录业务负载（优于 FIO 文件场景）。

二、vdbench 四大核心配置块

1、HD（Host Definition 主机定义）

全局默认模板

hd=default,vdbench=/root/vdbench50406,user=root,shell=ssh,jvms=2

多节点

hd=hd1,system=ipv4_1

hd=hd2,system=ipv4_2

• system：远端主机 IP / 主机名，主机之间建立 ssh 免密

• shell=ssh：Linux 集群标配，要求免密 ssh 互通，单机不要该参数

• jvms：单台机器启动多少个 Java 进程分担压力

• hd=localhost：单节点本地测试可简写

2、FSD（File System Definition 文件池结构定义）

定义共享目录、目录层级、文件数量、单文件大小

fsd=fsd1,anchor=/testShare1/64KB/,depth=2,width=50,files=300,size=64k,shared=yes

• anchor：共享存储挂载根目录

• depth：目录层数，目录层级结构

• width：目录数量，目录层级结构

• files：底层存储每个子目录文件数量

• size：底层存储单文件大小

• shared=yes：多节点读写同一套文件池（NFS/CephFS 必备），单机值为：no

3、FWD（File Workload Definition 文件负载模板）

定义文件创建、读写、删除的压力规则；支持多模板（format/default）

格式化专用模

fwd=format,threads=24,xfersize=32k,openflags=o_direct

业务读写默认模板

fwd=default,rdpct=60,fileio=random,threads=24

绑定主机执行负载

fwd=fwd1,fsd=fsd1,host=hd1

fwd=fwd2,fsd=fsd1,host=hd2

• fwd 参数介绍：

  • fwd=format：系统内置名称，专门初始化创建文件

  • fwd=default：业务读写默认配置，不带参数的 fwd 自动继承

  • fwd1/fwd2：实际执行负载实例，只绑定资源、不写压力参数

• xfersize：单次 IO 传输块大小，也就是每次读写操作一次性读写多少数据

• openflags：是否绕过操作系统 Page Cache 页缓存，决定测出来的是缓存性能还是底层存储真实硬件性能，扩展组合，直写 + 强制落盘（o_direct,o_sync）

• fileio=random/sequential：文件内偏移随机 / 顺序读写

• fileselect=random：随机挑选文件操作

• host=hd1：指定在哪台 HD 节点执行压力

4、RD（Run Definition 运行调度定义）

文件场景关键字段换成 fwd=fwd*、fwdrate

rd=rd1,fwd=fwd*,fwdrate=max,format=restart,elapsed=600,warmup=60

• fwdrate=max：文件场景限速参数，打满性能；填数字为限制 IOPS 上限

• format=restart：文件初始化策略

  • restart：先校验已有文件，齐全就复用；缺失 / 大小不对就补建，不全盘删除重建

  • yes：强制清空本次 fsd 对应的整套目录结构，全部删除后从零完整重建所有文件

  • no：完全不执行任何创建、修复文件动作，直接进入读写压测

• elapsed：正式压测时长 (秒)

• warmup：预热时间，消除缓存波动

• interval：几秒输出一次实时性能日志

三、vdbench 配置案例

1、单节点测试案例

messagescan=no

hd=localhost,vdbench=/root/vdbench50406,user=root

fsd=fsd1,anchor=/testShare1/64KB/,depth=2,width=50,files=300,size=64k,shared=no

fwd=format,threads=24,xfersize=32k,openflags=o_direct

fwd=default,xfersize=32k,fileio=random,fileselect=random,rdpct=60,threads=24,openflags=o_direct

fwd=fwd1,fsd=fsd1

rd=rd1,fwd=fwd*,fwdrate=max,format=restart,warmup=60,elapsed=600,interval=1

2、多节点测试案例

messagescan=no

hd=default,vdbench=/root/vdbench50406,user=root,shell=ssh

hd=hd1,system=ipv4_1

hd=hd2,system=ipv4_2

fsd=fsd1,anchor=/testShare1/64KB/,depth=2,width=50,files=300,size=64k,shared=yes

fwd=format,threads=24,xfersize=32k,openflags=o_direct

fwd=default,xfersize=32k,fileio=random,fileselect=random,rdpct=60,threads=24,openflags=o_direct

fwd=fwd1,fsd=fsd1,host=hd1

fwd=fwd2,fsd=fsd1,host=hd2

rd=rd1,fwd=fwd*,fwdrate=max,format=restart,warmup=60,elapsed=600,interval=1

四、vdbench 输出分析

html 文件	html 说明
anchors.html	文件系统测试专用，汇总所有 fsd=xxx 的 anchor 挂载目录、目录层级 (width/depth)、文件数量、单文件大小、预分配规则；快速核对你配置的测试文件结构是否和预期一致。
config.html	完整解析后的运行配置：HD/SD/FSD/FWD/RD 全部参数展开、默认值覆盖、命令行附加参数 (-i/-jn/-w 等)、Java 环境、操作系统版本；核对实际生效配置，排查参数写错不生效问题。
errorlog.html	仅开启 -jn 数据校验时生成：校验失败、数据块错乱、读写不匹配、CRC 错误、文件损坏记录；验证存储数据可靠性、纠删 / 副本是否丢数据必看。
flatfile.html	结构化原始性能 CSV 格式数据，全量 interval 细粒度数值；可复制到 Excel/Python 绘图、自定义二次分析、批量对比多轮测试曲线。
format.historgram.html	格式化阶段单独的时延分布直方图：预埋写操作的各区间延迟计数，看预埋阶段存储是否已经瓶颈。
format.html	文件系统格式化预埋全过程日志：创建目录树、生成测试文件、填充初始数据、文件大小校验、每个 fsd 的格式化耗时、写入量、IO 性能；预埋慢、文件创建失败排查用。
fsd1.histogram.html	fsd1 读写 I/O 延迟分布直方图，横轴时延区间、纵轴 IO 数量，直观看长尾高延迟占比（判断抖动、慢盘、缓存颠簸）。
fsd1.html	单个文件系统定义 fsd1 独立性能报表：该目录下所有聚合 IO、IOPS、带宽、读写时延、线程深度；多挂载点对比性能时分开看每个 fsd 表现。
fwd1.histogram.html	fwd1 负载单独时延直方图，区分读写延迟分布。
fwd1.html	文件系统工作负载 fwd1 明细：绑定 fsd1 的线程数、文件随机 / 顺序模式、块大小、实时每个 interval 的负载指标；多 fwd 负载拆分时看单任务压力。
histogram.html	全局合并读写延迟直方图，所有 fsd/fwd 负载合在一起的延迟分布，整体抖动、长尾延迟最直观参考。
localhost-0.html	本地第一个工作进程（slave 进程 0）资源细分，单机一般只有localhost-0。
localhost-0.stdout.html	本地子进程 stdout/stderr 日志，Java 子线程异常、系统调用报错、挂载点访问权限报错在这里。
localhost.html	本机系统资源总监控：CPU 使用率、内存、磁盘繁忙度、队列、系统负载；判断性能瓶颈是存储本身还是客户端 CPU / 内存顶满。
localhost.var_adm_msgs.html	抓取系统 /var/adm/messages 系统日志；内核 IO 报错、硬件故障、文件系统报错、OOM、挂载掉线会同步记录在此。
logfile.html	控制台标准输出完整副本，vdbench 运行全程打印日志、阶段切换、定时打点、内部调试信息；通用排错首选日志文件。
parmfile.html	原样保留你输入的.conf脚本原文 + 命令行启动参数，原始配置存档，方便复现测试场景、对比多轮配置差异。
parmscan.html	配置语法扫描日志：vdbench 加载脚本时的解析过程、警告、参数冲突、无效参数、弃用参数提示；配置报错、参数不识别时看这里定位语法问题。
skew.html	负载倾斜统计：多线程 / 多 fwd 之间 IO 分配不均程度、每个线程完成 IO 量差值；排查线程调度不均、锁竞争、元数据瓶颈。
status.html	测试运行状态快照：预热阶段、格式化阶段、正式压测阶段、结束收尾的分段时间、每个阶段是否正常跑完、异常终止标记；排查测试中途中断、时长不对先用它。
summary.html	总汇总报告，每一个 interval（采样周期）的全局指标：总 IOPS、总带宽 MB/s、平均读写时延、读写占比、队列深度、总成功 IO 数。打开报告优先看这个，判断整体性能表现。
swat_mon.bin	二进制 SPM (Swat Performance Monitor) 格式文件，对接 Oracle SWAT 工具做深度负载回放与性能可视化；普通对比测试一般不用，仅专业存储分析场景导入专用工具绘图。
totals.html	全周期平均值，只输出整个测试全程最终汇总数值（无 interval 分段），用于最终归档对比：总平均 IOPS、总带宽、总平均时延、最大最小时延、总数据读写总量。

快速排查优先级

1. 看结果：summary.html → totals.html → histogram.html
2. 核对配置：config.html/parmfile.html
3. 报错异常：errorlog.html → logfile.html → localhost.var_adm_msgs.html
4. 分挂载点对比：fsd1.html/fwd1.html 及各自 histogram
5. 二次绘图分析：flatfile.html
6. 配置语法问题：parmscan.html
7. 预埋慢 / 失败：format.html + format.historgram.html

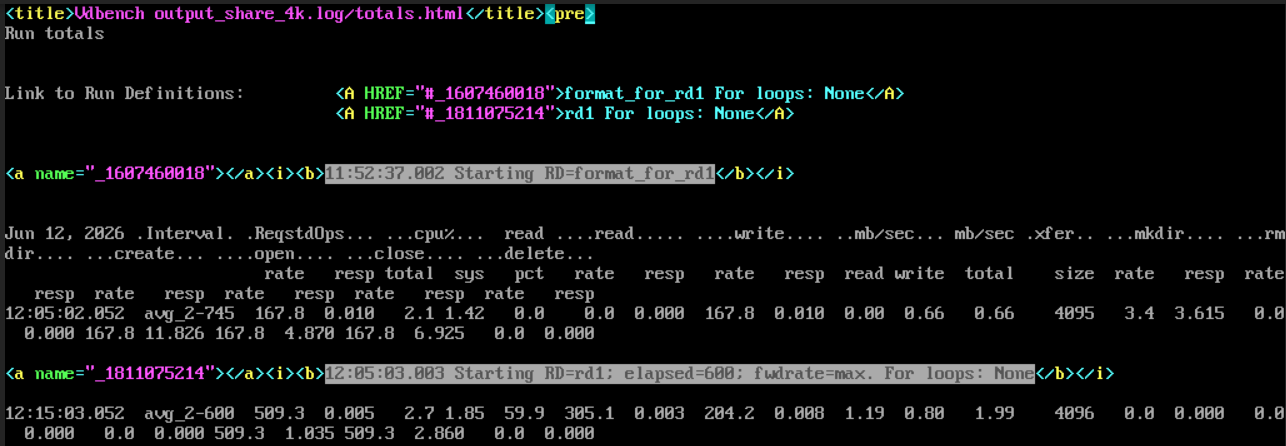

totals.html 分析：

• 第一轮：RD=format_for_rd1（文件预埋格式化阶段）
• 第二轮：RD=rd1（正式 600s 只读压力测试）
• 所有数值是全周期平均汇总值，不是每秒 interval 采样，是整段测试最终均值。

字段	数值	含义
ReqstdOps（总 IOPS）	167.8	预埋阶段整体操作速率 167.8 ops/s
resp（总平均时延，单位 ms）	0.010	整体操作平均耗时 0.010ms
cpu% sys（系统 CPU 占比）	2.1	内核态 CPU 使用率 2.1%
cpu% pct（总 CPU 占比）	1.42	整机客户端总 CPU 占用很低，无 CPU 瓶颈
read rate / read resp	0.0 / 0.000	格式化阶段无读 IO
write rate（写 IOPS）	167.8	预埋全是写入操作，写 IOPS = 总 IOPS
write resp（写平均时延 ms）	0.010	写入平均延迟 0.01ms，写入响应极快
mb/sec read	0.00	无读带宽
mb/sec write	0.66	写入带宽 0.66MB/s
mb/sec total	0.66	总带宽等于写带宽
xfer size	4095	单次写入块大小 4KB（和测试配置 4k 匹配）

关键对比与结论

1. 负载形态差异
   • format 阶段：纯 4K 写 + 大量目录 / 文件创建元数据，IOPS 167.8
   • rd1 压测：纯 4K 读，IOPS 509.3，读性能≈写入 3 倍
2. 延迟表现极好 读平均延迟 0.003ms，写预埋 0.010ms，说明底层存储介质（共享存储 / 云盘）响应速度快，无明显抖动。
3. 客户端资源无瓶颈 两轮 CPU 占用都＜3%，可以加更多 fwd 线程、加大并发，压榨存储真实上限。
4. 块大小严格生效 format xfer=4095、rd1=4096，都是标准 4KB 块，配置参数生效无误。
5. 带宽换算验证 4KB * 509.3 IOPS = 1.989 MB/s，和报表 total mb/sec=1.99 完全匹配，数值精准无误差。

五、实操调优步骤

1. 基准起步：先设置单 fwd threads = 逻辑核数 ×2
2. 跑 600s 看 totals.html 里 cpu% pct：
   • CPU <30%：线程翻倍继续加压
   • CPU 70%~80%：接近客户端瓶颈，不要再加
   • CPU>90%：线程过高，降线程防调度抖动
3. 同步观察指标：
   • IOPS 不再上涨、延迟持续走高 → 瓶颈在存储 / 网络，不是客户端 CPU
   • IOPS 随线程线性上涨、延迟平稳 → 还能继续加线程
