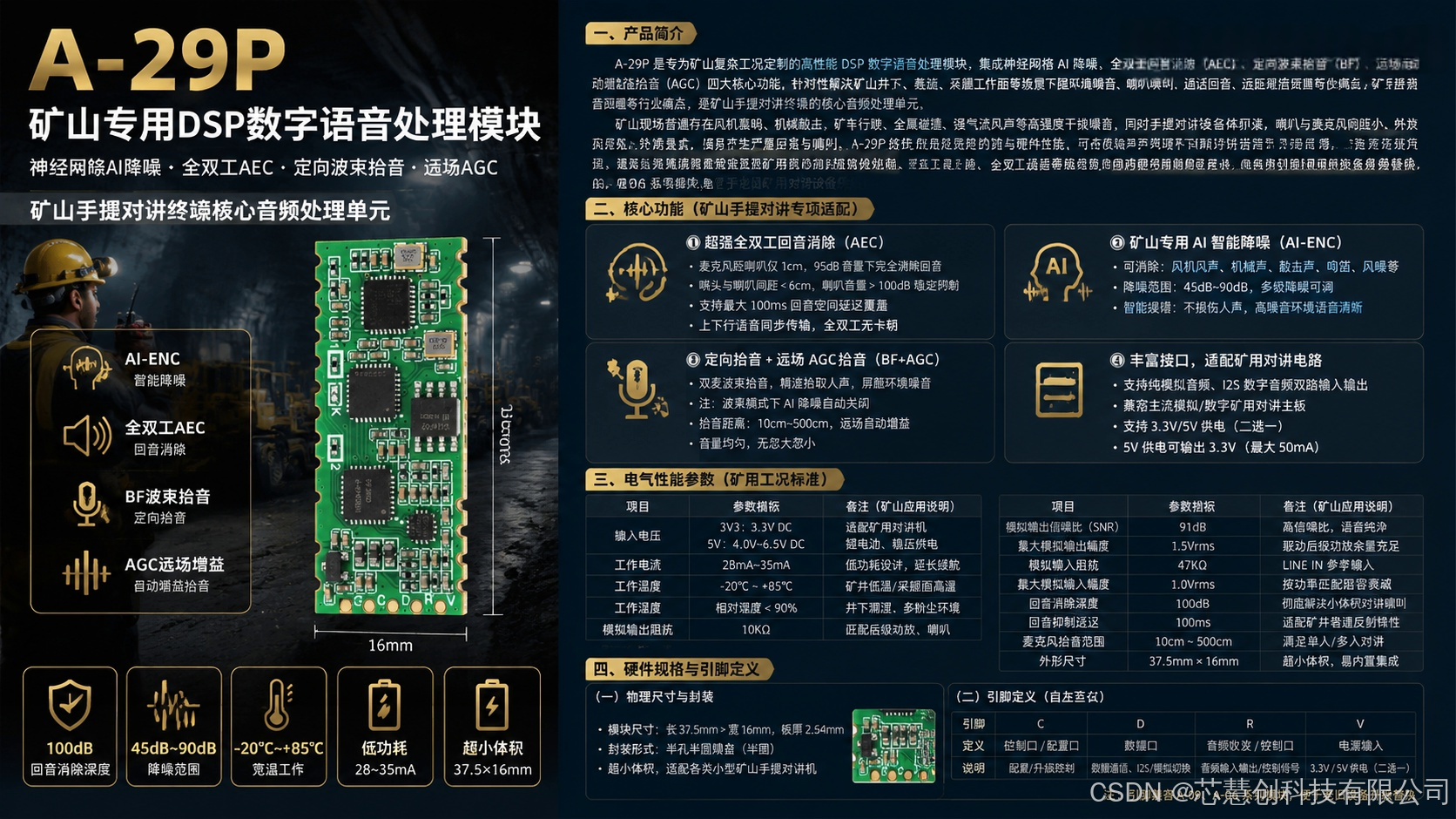

一、产品概述
A-29P 是专为矿山复杂工况 定制的高性能 DSP 数字语音处理模块，集成神经网络 AI 降噪、全双工回音消除（AEC）、定向波束拾音（BF）、远场自动增益拾音（AGC）四大核心功能，针对性解决矿山井下、巷道、采掘工作面等场景下强环境噪音、喇叭啸叫、通话回音、远距离拾音困难等行业痛点，是矿山手提对讲终端的核心音频处理单元。
矿山现场普遍存在风机轰鸣、机械敲击、矿车行驶、金属碰撞、强气流风声等高强度干扰噪音，同时手提对讲设备体积紧凑、喇叭与麦克风间距极小、外放音量大，极易产生严重回音与啸叫。A-29P 依托优异的算法与硬件性能，可在极端声学环境下保障对讲语音清晰、通话流畅，完全适配矿用手提对讲机的小型化结构、宽温工作、高噪音抑制、全双工通话等核心需求，同时硬件引脚可兼容 A-09、A-06 系列模块，便于老旧矿用对讲设备升级替换。
二、核心功能（矿山手提对讲专项适配）
（一）超强全双工回音消除（AEC）
- 极限抗回音能力：可在麦克风距离喇叭仅 1cm、喇叭外放音量 95dB 工况下完全消除回音；即便对讲设备结构受限，咪头与喇叭间距＜6cm、喇叭音量超 100dB，依旧稳定实现回音抑制，杜绝井下对讲常见的啸叫、回声拖尾问题。
- 延迟适配：支持最大 100ms 回音空间延迟覆盖，适配矿井长巷道、多反射面带来的声波反射延迟，保障全双工通话无卡顿、无断音。
- 全双工流畅度：上下行语音同步传输，矿山作业人员喊话、监听互不干扰，满足井下实时协同对讲需求。
（二）矿山专用 AI 智能降噪（AI-ENC）
针对矿山典型噪音场景深度优化，可全自动压制各类工业杂声，仅保留人声频段：
- 可消除噪音类型：井下风机风声、矿用机械运转声、金属器件掉落 / 敲击声、车辆鸣笛、气流直吹麦克风噪音、设备拍打冲击声等；
- 降噪性能：有效降噪范围 45dB~90dB，多级降噪档位可调试，适配不同噪音强度的采掘面、巷道、泵房等区域；
- 智能逻辑：降噪过程不损伤人声，高噪音环境下依旧保证对讲语音辨识度，避免传统降噪导致的人声失真、断字。
（三）定向拾音 + 远场 AGC 拾音（BF+AGC）
- 定向波束拾音（双麦模式）：支持双模拟麦克风输入，开启波束定向功能后，精准拾取操作人员人声，屏蔽侧面、后方环境噪音，进一步提升嘈杂井下的拾音纯度；注：波束模式下 AI 降噪自动关闭，可根据现场工况灵活切换单麦 / 双麦模式。
- 远场自动增益（AGC）：搭配常规 - 42dB 灵敏度麦克风，拾音距离覆盖 10cm~500cm，适配矿山手提对讲近距离手持通话、中距离团队喊话双重使用场景，远距离拾音自动增益，音量均匀无忽大忽小。
（四）丰富接口，适配矿用对讲电路设计
同时支持纯模拟音频、I2S 数字音频双路输入输出，兼容市面主流矿用对讲机模拟主板、数字主板，简化硬件开发与电路适配：
- 模拟接口：满足传统矿用手提对讲模拟音频架构，即插即用；
- I2S 数字接口：减少 ADC/DAC 转换损耗，抗干扰能力更强，适配井下复杂电磁环境，提升音频稳定性；
- 电源兼容性：支持 3.3V/5V 双电压供电（二选一），匹配矿用对讲机主流电池供电系统；5V 供电时可对外输出 3.3V（最大 50mA），可为周边小型外设供电。
三、电气性能参数（矿用工况标准）
表格
| 项目 | 参数指标 | 备注（矿山应用说明） |
|---|---|---|
| 输入电压 | 3V3 端口：3.3V DC5V 端口：4.0V~6.5V DC | 适配矿用对讲机锂电池、稳压供电 |
| 工作电流 | 28mA~35mA | 低功耗设计，延长手提对讲机电池续航 |
| 工作温度 | -20℃ ~ +85℃ | 覆盖矿井冬季低温、采掘面高温环境，满足矿用宽温要求 |
| 工作湿度 | 相对湿度＜90% | 适配井下潮湿、多粉尘环境 |
| 模拟输出阻抗 | 10KΩ | 匹配矿用对讲后级功放、喇叭电路 |
| 模拟输出信噪比 (SNR) | 91dB | 高信噪比，弱噪音残留，语音纯净 |
| 最大模拟输出幅度 | 1.5Vrms | 驱动后级功放余量充足，外放音量饱满 |
| 模拟输入阻抗 | 47KΩ | LINE IN 参考输入，适配各类功放信号取样 |
| 最大模拟输入幅度 | 1.0Vrms | 功放后端取参考信号时，需按功率匹配阻容衰减 |
| 回音消除深度 | 100dB | 行业顶级水准，彻底解决小体积对讲啸叫 |
| 回音抑制延迟 | 100ms | 适配矿井巷道声波反射特性 |
| 麦克风拾音范围 | 10cm ~ 500cm | 单麦常规模式，满足单人手持、多人集群对讲 |
| 外形尺寸 | 37.5mm × 16mm | 超小体积，可内置各类小型矿山手提对讲机 |

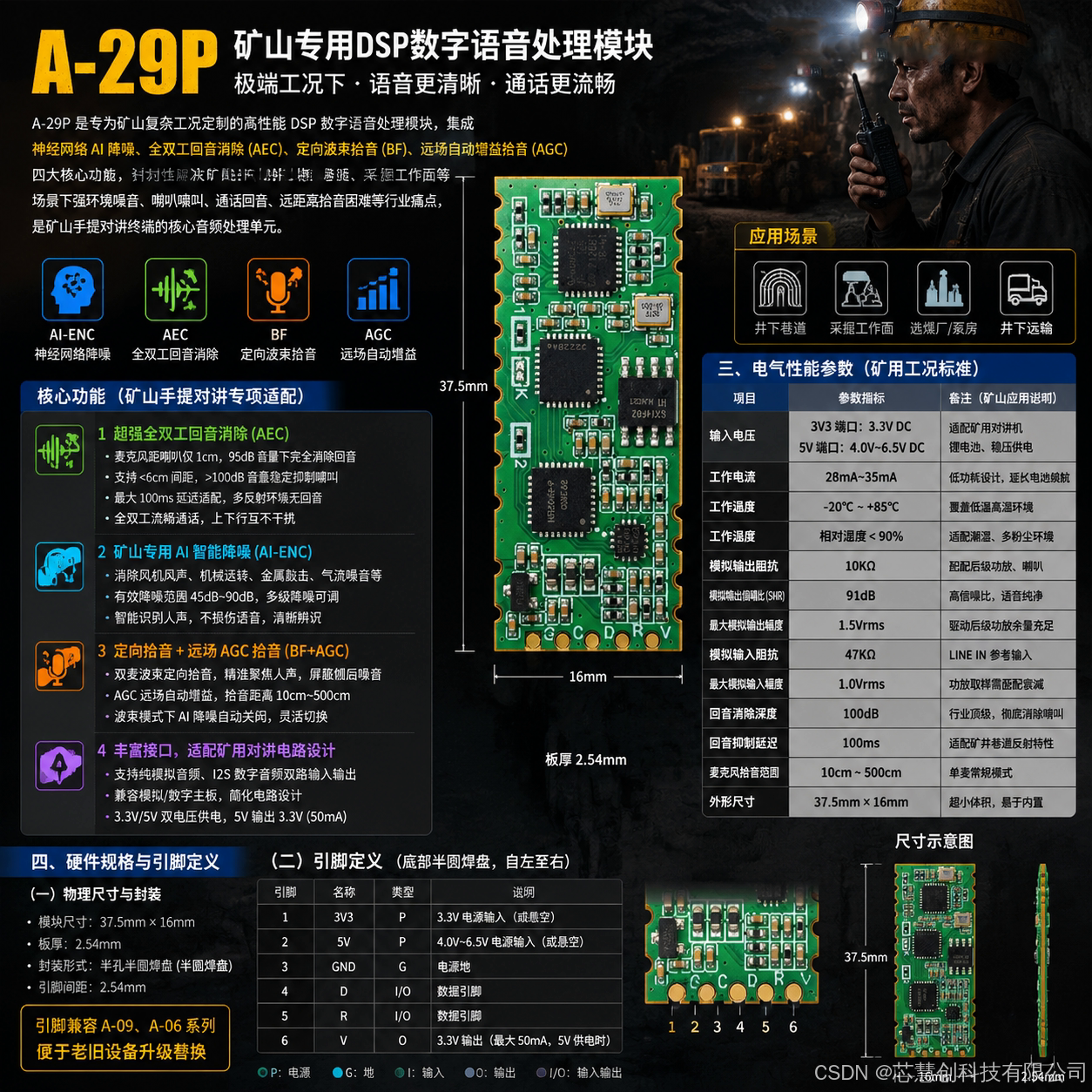

四、硬件规格与引脚定义
（一）物理尺寸与封装
- 模块尺寸：长 37.5mm × 宽 16mm，板厚 2.54mm；
- 封装形式：半孔半圆焊盘（半圆焊盘 1.5mm×1mm），贴片式设计；
- 安装方式：可直接焊接在对讲主板，也可搭配转接板快速装配，适配已量产、新款矿用手提对讲设备；
- 兼容性：引脚完全兼容 A-09、A-06 模块，支持原有矿用对讲产品无缝升级。
（二）核心引脚功能（矿山对讲常用脚位精简说明）
表格
| 脚位 | 功能名称 | 应用说明（手提对讲） |
|---|---|---|
| 1 | MIC OUT1 | 主音频模拟输出，标准幅度，常规对讲首选输出 |
| 2 | MIC OUT2 | 音频输出，幅度比 1 脚大 6dB（2 倍），适合低音量麦克风场景 |
| 3/4 | SPK1/SPK2 | 下行监听声道输出，外接对讲喇叭功放 |
| 5/6/7/8/9 | I2S 接口 | 数字音频收发，适配数字矿用对讲主板 |
| 10 | GND | 公共电源地，整机共地 |
| 11 | 3V3 | 3.3V 供电输入 / 输出 |
| 12 | 5V | 4~6.5V 主供电输入（矿用对讲机主流供电） |
| 13/14 | MIC1-/MIC1+ | 副麦输入，双麦定向拾音专用 |
| 15/16 | MIC0-/MIC0+ | 主麦输入，单麦常规对讲专用（推荐 - 42dB 驻极体麦） |
| 17/19 | LINE IN1/LINE IN2 | 回音消除参考信号输入，对接功放前后端取样 |
| 18 | HP AGND | 模拟音频参考地，降低井下音频干扰 |
五、矿山手提对讲典型应用模式
结合矿用手提对讲机结构小型化、功放集成、模拟电路为主的特点，推荐以下 3 种主流接线模式，兼顾简易性与音频效果：
模式一：单麦模拟输出（功放前端取参考，通用标配）
- 适用场景：绝大多数新款、标准款矿山手提对讲机，功放与主板分区设计；
- 接线方式：主麦克风接入 MIC0（15/16 脚），回音参考信号取自功放输入端并接入 LINE IN1（19 脚）；音频处理后信号从 MIC OUT1（1 脚）输出至对讲主板；
- 优势：信号幅度稳定，无需额外阻容衰减，接线简单、生产便捷，综合回音消除与降噪效果均衡。
模式二：单麦模拟输出（功放后端取参考，老旧设备 / 集成主板专用）
- 适用场景：功放与解码集成一体的矿用对讲主板、老旧改造机型，无法从功放前端取信号；
- 接线方式：参考信号取自功放输出端接入 LINE IN1；功放功率＞2W 时，必须串联 10K 电阻 + 0.1μF 电容进行分压滤波，避免信号饱和失真；3~5W 功放可直接采用标配阻容参数；
- 优势：适配高度集成的对讲主板，改造难度低，适合存量矿山对讲设备升级。
模式三：功放后置模式（高要求井下对讲，最优音质）
- 适用场景：高端矿用防爆手提对讲、长距离巷道专用对讲设备，对通话音质要求极高；
- 接线方式：功放电路布置在模块 SPK 输出后端，下行音频完全由 A-29P 模块预处理，参考信号取自功放输入端；
- 优势：回音参考信号精度最高，回音抑制、降噪效果达到峰值，复杂巷道、强噪音采掘面优先选用。
补充模式：双麦定向拾音（高嘈杂采掘面专用）
接入主麦（MIC0）+ 副麦（MIC1）双麦克风，开启波束定向拾音功能，精准锁定操作人员人声，屏蔽四周大型机械噪音；注意：该模式下 AI 降噪功能自动关闭，仅定向拾音生效，按需切换。
六、安装与使用注意事项（矿用场景专项要求）
- 麦克风选型：矿山手提对讲优先选用**-42dB 常规驻极体电容麦克风**，灵敏度适中，兼顾拾音距离与抗干扰；高风速、强气流区域可搭配防风麦套。
- 结构布局：模块尽量远离对讲主板射频天线、电机等强干扰器件；麦克风与喇叭间距在结构允许范围内尽量拉大，进一步辅助回音抑制。
- 功放匹配：功放功率＞2W 时，功放后端取参考信号必须增加阻容分压电路；D 类功放需额外增加电感滤波，过滤数字载波干扰。
- 供电要求：矿用对讲机锂电池供电需增加稳压电路，保证输入电压稳定在 4.0~6.5V，避免电压波动导致音频杂音。
- 温湿度防护：模块本身宽温耐湿，整机需遵循矿用设备标准做好防尘、防潮处理，粉尘环境建议在音频接口增加防护棉。
- 升级替换：直接兼容 A-09、A-06 模块，替换时无需修改 PCB 焊盘，仅核对接线定义即可快速更换。
七、包装与交付规格
- 包装方式：防静电 PVC 吸塑托盘，单托盘尺寸 323mm×137mm×10mm，防尘防静电，适配矿山设备仓储、运输要求；
- 装载规格：单托盘 24PCS，最小包装 10 托盘（合计 240PCS）；
- 配套资料：随货提供引脚图、接线原理图、固件调试说明，支持矿山对讲项目二次开发技术支持。
八、产品优势总结
- 极端环境适配：宽温、耐湿、低功耗，完全满足矿山井下、采掘面、巷道等复杂工况；
- 声学性能强悍：100dB 回音消除 + 90dB AI 降噪，解决矿用对讲核心噪音、回音、啸叫难题；
- 小型化易集成：超小体积 + 半孔焊盘，适配各类手提对讲紧凑结构，新旧设备均可兼容；
- 接口通用：模拟 / 数字双接口，覆盖全系列矿用模拟、数字手提对讲机；
- 高性价比：免复杂外围电路，降低开发、生产、改造成本，稳定性强，减少现场售后故障。
