AutoSAR SomeIP配置开发速成_02测试工具开发

本章基于第一章生成的标准化工程代码，开启实操进阶学习。课程将带领大家自主开发一款轻量化、简易实用的SomeIP专属测试工具，覆盖测试工具核心功能开发、通信链路适配、工程联动调试等关键内容。通过本章学习，可将前期生成的静态代码转化为可运行、可调试的动态通信程序，完整实现SomeIP报文的发送与接收实操测试。完成本章学习后，学习者可真正落地SomeIP通信实操，亲手验证协议通信效果，彻底打破对SomeIP协议的抽象认知，实现从"看懂理论"到"玩转实操"的跨越

SOME/IP Test GUI v1.0 软件开发与使用文档

文档信息

软件名称：SOME/IP Test GUI v1.0
版本：v1.0
开发语言：Python 3.7+
依赖库：someip (pip install someip)
运行平台：Windows / Linux /macOS 全平台支持

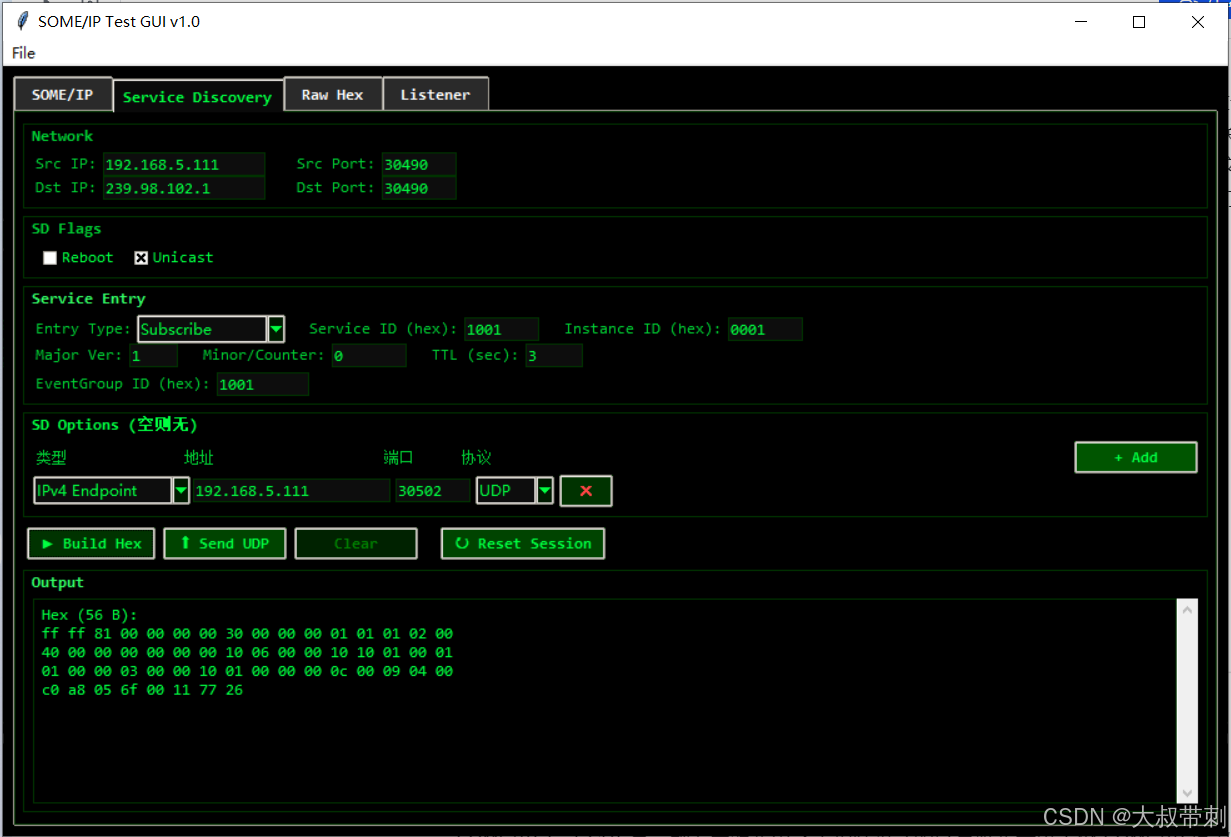

someip测试工具

一、软件概述与核心价值

1.1 软件定位

SOME/IP Test GUI 是一款专为汽车电子工程师设计的轻量级车载以太网 SOME/IP 协议调试工具。它提供了直观的图形化界面，让开发者能够快速构建、发送和解析 SOME/IP 协议消息，无需复杂的工程配置和昂贵的商业工具授权。

1.2 解决的行业痛点

在汽车电子开发过程中，SOME/IP 协议调试普遍面临以下问题：

商业工具成本极高：Vector CANoe、EB tresos 等专业工具单套授权费用高达数十万元
命令行工具效率低下：开源 vsomeip 等工具仅提供命令行接口，参数复杂，调试困难
功能碎片化：多数工具仅支持基本消息发送，缺乏完整的服务发现 (SD) 功能
跨平台性差：部分工具仅支持 Linux 系统，无法在 Windows 开发环境中直接使用
配置繁琐：商业工具需要导入 ARXML 数据库和复杂的工程配置，不适合快速原型验证

1.3 核心优势

表格

|---------|-------------------------------------------------|
| 优势 | 详细说明 |
| 零成本开源 | 完全免费开源，无任何授权费用，个人和企业均可自由使用 |
| 单文件部署 | 整个工具仅一个 Python 脚本，无需安装，双击即可运行 |
| 秒级启动 | 启动时间小于 1 秒，远快于商业工具的分钟级启动 |
| 开箱即用 | 默认参数即可满足 80% 的测试场景，无需复杂配置 |
| 全平台支持 | 基于 Python 和 Tkinter 开发，完美支持 Windows、Linux、macOS |
| 功能全面 | 覆盖 SOME/IP 和 SD 协议的所有核心测试场景 |
| 优秀的用户体验 | 黑底绿字的黑客帝国风格界面，长时间使用不易疲劳 |
| 高度可扩展 | 代码结构清晰模块化，方便开发者根据需求进行二次开发 |

1.4 功能覆盖范围

✅ SOME/IP 基本消息：Request / Response / Notification 三种消息类型

✅ 服务发现 (SD)：FindService / OfferService / Subscribe / SubscribeAck

✅ SD 选项：IPv4 Endpoint / IPv4 Multicast / IPv4 SD Endpoint / IPv6 系列

✅ 原始数据调试：任意十六进制数据的 UDP 发送

✅ 智能监听解析：UDP 端口监听 + 自动 SOME/IP 消息头部解析

✅ 配置管理：JSON 格式的配置文件导入与导出

✅ 多播支持：支持 SOME/IP SD 标准多播地址 (224.0.0.1/239.x.x.x)

✅ IPv6 支持：完整支持 IPv6 地址和 IPv6 类型的 SD 选项

二、软件安装与运行

2.1 环境要求

Python 3.7 或更高版本
依赖库：someip

2.2 安装步骤

安装 Python 依赖库：
bash
运行

pip install someip

将代码保存为someip_test_gui.py
运行程序：
bash
运行

python someip_test_gui.py

2.3 界面概览

软件主界面采用标签页设计，分为四个功能模块：

SOME/IP：构建和发送标准 SOME/IP 消息
Service Discovery：构建和发送服务发现 (SD) 消息
Raw Hex：发送任意原始十六进制数据
Listener：监听 UDP 端口并自动解析 SOME/IP 消息

三、详细使用指南

3.1 通用操作说明

网络配置：所有标签页都包含网络配置区，用于设置源 IP、源端口、目标 IP 和目标端口
十六进制输入：所有 ID 字段 (Service ID、Method ID 等) 均采用十六进制输入，无需加0x前缀
配置导入导出：通过菜单栏File → 导出配置/导入配置可以保存和加载所有测试参数
输出格式：所有输出的十六进制数据均采用空格分隔，每行 16 字节，便于阅读

3.2 SOME/IP 标签页使用

用于构建和发送标准的 SOME/IP Request、Response 和 Notification 消息。

操作步骤：

配置网络参数：输入目标设备的 IP 地址和端口
配置 SOME/IP 头部：
1. Service ID：目标服务的 ID (十六进制)
2. Method ID：目标方法或事件的 ID (十六进制)
3. Client ID：本地客户端 ID (十六进制)
4. Session ID：会话 ID (十六进制，自动递增)
5. Proto Ver：协议版本 (通常为 1)
6. Iface Ver：接口版本 (根据服务定义)
选择消息类型：Request / Response / Notification
选择返回码：对于 Response 消息，选择相应的返回码
输入负载数据：
1. ASCII 模式：直接输入文本内容
2. Hex 模式：输入十六进制数据 (支持空格和换行分隔)
点击 "▶ Build Hex" 可以预览生成的十六进制数据
点击 "⬆ Send UDP" 发送消息

3.3 Service Discovery (SD) 标签页使用

用于构建和发送 SOME/IP 服务发现消息，这是本工具最核心的功能。

核心概念说明：

Entry Type：SD 消息的类型，包括 Find (查找服务)、Offer (提供服务)、Subscribe (订阅事件)、SubscribeAck (订阅确认)
Service ID：服务的唯一标识
Instance ID：服务实例的唯一标识
EventGroup ID：事件组的唯一标识 (仅在 Subscribe 和 SubscribeAck 时需要)
TTL：消息的生存时间 (秒)，TTL=0 表示服务下线或取消订阅
SD Options：附加选项，用于传递端点信息、多播地址等

典型场景：订阅事件 (对应截图中的配置) 这是汽车电子开发中最常用的场景，用于订阅服务端的事件通知。

操作步骤：

切换到 "Service Discovery" 标签页
配置网络参数：
1. Dst IP：输入 SD 多播地址 (如截图中的239.98.102.1)
2. Dst Port：SD 标准端口30490
配置 SD 标志：
1. 勾选 "Unicast" 选项 (表示希望接收单播响应)
配置服务条目：
1. Entry Type：选择 "Subscribe"
2. Service ID：输入要订阅的服务 ID (如截图中的1001)
3. Instance ID：输入服务实例 ID (如截图中的0001)
4. Major Ver：输入服务主版本号 (如截图中的1)
5. TTL：输入订阅有效期 (如截图中的3秒，实际使用建议设置为 300 秒)
6. EventGroup ID：输入要订阅的事件组 ID (如截图中的1001)
配置 SD 选项：
1. 点击 "+ Add" 按钮添加一个选项
2. 类型：选择 "IPv4 Endpoint"
3. 地址：输入本地 IP 地址 (如截图中的192.168.5.111)
4. 端口：输入本地监听端口 (如截图中的30502)
5. 协议：选择 "UDP"
点击 "⬆ Send UDP" 发送订阅请求
切换到 "Listener" 标签页，启动监听，等待服务端的 SubscribeAck 响应

3.4 Raw Hex 标签页使用

用于发送任意自定义的 UDP 数据包，适合特殊调试场景。

操作步骤：

配置网络参数
在 Hex 数据区输入十六进制数据 (支持空格和换行分隔)
点击 "⬆ Send UDP" 发送

3.5 Listener 标签页使用

用于监听 UDP 端口并显示接收到的数据包，自动解析 SOME/IP 消息头部。

操作步骤：

输入要监听的 IP 地址和端口
点击 "▶ Start" 按钮启动监听
当有数据包到达时，会显示以下信息：
1. 时间戳 (精确到毫秒)
2. 源 IP 地址和端口
3. 数据长度
4. 十六进制数据
5. 自动解析的 SOME/IP 头部信息 (如果是 SOME/IP 消息)
点击 "■ Stop" 按钮停止监听

四、软件开发说明

4.1 代码结构

整个软件采用面向对象设计，代码结构清晰模块化：

plaintext

someip_test_gui.py ├── 常量定义(MSG_TYPE_MAP, ENTRY_TYPE_MAP, OPT_CLS等) ├── 辅助函数(build_sd_options, _send_udp, _lighten) └── App类(主应用类) ├── __init__：初始化应用 ├── _setup_styles：配置ttk样式 ├── _entry/_hdr/_make_outbox：UI组件创建工具 ├── _net_box/_net_get/_net_set：网络配置组件 ├── _build_menu：菜单栏 ├── _export_config/_import_config：配置导入导出 ├── _sip_tab：SOME/IP标签页 ├── _sd_tab：SD标签页 ├── _raw_tab：Raw Hex标签页 ├── _lis_tab：Listener标签页 └── 各标签页的事件处理函数

4.2 核心模块说明

4.2.1 样式系统

软件采用统一的黑客帝国主题配色方案，所有 UI 组件的样式都在_setup_styles方法中配置。通过自定义 ttk 样式，实现了黑底绿字的视觉效果，同时保证了跨平台的一致性。

4.2.2 网络模块

_send_udp函数：负责发送 UDP 数据包，支持绑定源 IP 和端口
_lis_loop方法：在独立线程中运行 UDP 监听器，避免阻塞 UI
自动解析 SOME/IP 消息头部：使用 someip 库的SOMEIPHeader.read方法

4.2.3 SD 消息构建

SD 消息的构建是本工具最复杂的部分，核心逻辑在_sd_build_pkt方法中：

读取用户输入的参数
创建 SD Entry 对象
处理 SD Options，分配选项索引
创建 SD Header 对象
将 SD Header 封装在 SOME/IP Header 中
返回完整的二进制数据

4.3 扩展开发指南

4.3.1 添加 TCP 支持

目前工具仅支持 UDP 协议，如需添加 TCP 支持，可以：

在网络配置区添加协议选择下拉框
修改_send_udp函数为_send_packet，根据协议选择 UDP 或 TCP
在 Listener 标签页添加 TCP 监听支持

4.3.2 添加更多 SD 选项类型

目前支持 6 种标准 SD 选项，如需添加更多，可以：

在OPT_CLS字典中添加新的选项类
在build_sd_options函数中添加相应的处理逻辑
在 SD 选项的下拉框中添加新的选项类型

4.3.3 添加消息保存功能

如需保存接收到的消息，可以：

在 Listener 标签页添加 "保存" 按钮
将接收到的消息保存为 PCAP 格式或文本格式

五、使用注意事项

5.1 网络配置注意事项

多播地址：SOME/IP SD 标准多播地址是224.0.0.1，但部分厂商会使用自定义多播地址 (如截图中的239.98.102.1)
防火墙：发送和接收 UDP 消息时，请确保防火墙允许相应的端口
多网卡：如果电脑有多个网卡，请在 Src IP 中指定要使用的网卡 IP
端口占用：如果端口被占用，请更换其他端口

5.2 SD 消息注意事项

Subscribe 消息必须包含 Endpoint 选项：否则服务端不知道将事件发送到哪个地址和端口
TTL 设置：FindService 消息的 TTL 通常设置为 3 秒，OfferService 和 Subscribe 消息的 TTL 通常设置为 300 秒 (5 分钟)
会话 ID：SD 消息的会话 ID 会自动递增，如需重置可以点击 "↻ Reset Session" 按钮
Unicast 标志：发送 FindService 消息时，建议勾选 Unicast 标志，表示希望接收单播响应

5.3 数据输入注意事项

十六进制输入：所有 ID 字段和 Hex 模式的负载都采用十六进制输入，字符数必须为偶数
空格和换行：Hex 数据区的空格和换行会被自动忽略，可以自由格式化
大负载数据：UDP 数据包的最大长度为 65535 字节，超过以太网 MTU (1500 字节) 的数据包会被分片

5.4 其他注意事项

监听器只能在一个端口运行：不能同时启动多个监听器监听同一个端口
配置导入导出：配置文件包含所有标签页的参数，可以方便地保存和分享测试用例
跨平台兼容性：在 Linux 和 macOS 系统上运行时，可能需要 root 权限才能绑定小于 1024 的端口

六、常见问题与解决方案

问题 1：收不到多播消息

可能原因：

网络不支持多播
防火墙拦截了多播数据包
绑定了错误的网卡 IP
多播组没有加入

解决方案：

使用单播地址测试，确认网络连通性
关闭防火墙或添加 UDP 端口例外
在 Src IP 中指定正确的网卡 IP
如需加入多播组，可以使用以下代码修改监听器：
python
运行

import struct mreq = struct.pack("4sl", socklib.inet_aton("239.98.102.1"), socklib.INADDR_ANY) s.setsockopt(socklib.IPPROTO_IP, socklib.IP_ADD_MEMBERSHIP, mreq)

问题 2：发送消息失败

可能原因：

目标 IP 或端口错误
源 IP 不存在或无法访问
端口被占用

解决方案：

检查目标 IP 和端口是否正确
将 Src IP 设置为 "0.0.0.0"，让系统自动选择
更换源端口或目标端口

问题 3：监听不到数据

可能原因：

端口被其他程序占用
绑定了错误的 IP 地址
防火墙拦截了数据包

解决方案：

使用netstat -an命令检查端口占用情况
将 Bind IP 设置为 "0.0.0.0"，监听所有网卡
关闭防火墙或添加 UDP 端口例外

问题 4：十六进制输入错误

可能原因：

包含非十六进制字符
字符数为奇数

解决方案：

确保输入的是 0-9 和 A-F 的字符
检查字符数是否为偶数
工具会自动忽略空格和换行

七、总结

SOME/IP Test GUI v1.0 是一款功能全面、简单易用的 SOME/IP 协议调试工具，它解决了商业工具成本高、配置复杂、启动慢等问题，为汽车电子工程师提供了一个高效的日常调试解决方案。

工具目前已经覆盖了 SOME/IP 和 SD 协议的所有核心测试场景，并且代码结构清晰，易于扩展。未来可以根据实际需求添加 TCP 支持、消息保存、自动化测试等功能，进一步提升工具的实用性。
